笔记九简单设计一个信号发生器的GUI界面，通过输入波形参数，然后选择波形，就可以生成对应的波形。

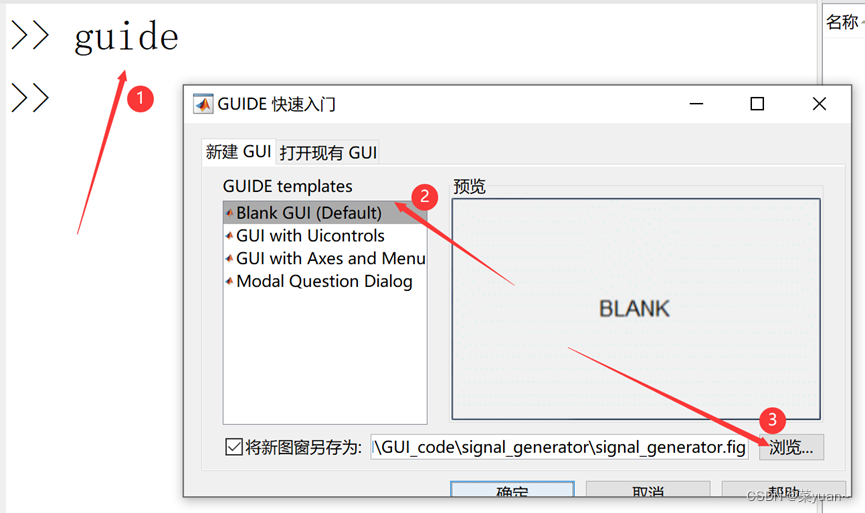

1. 打开GUI

选择Blank GUI，然后更改保存路径

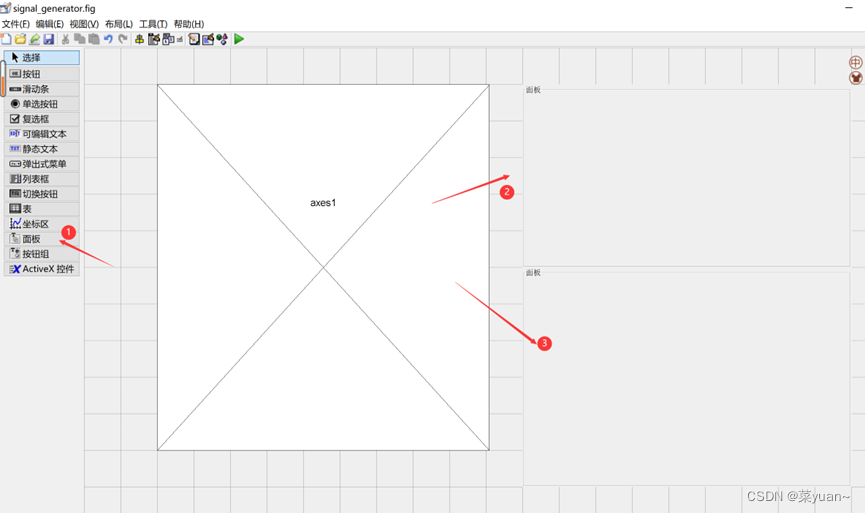

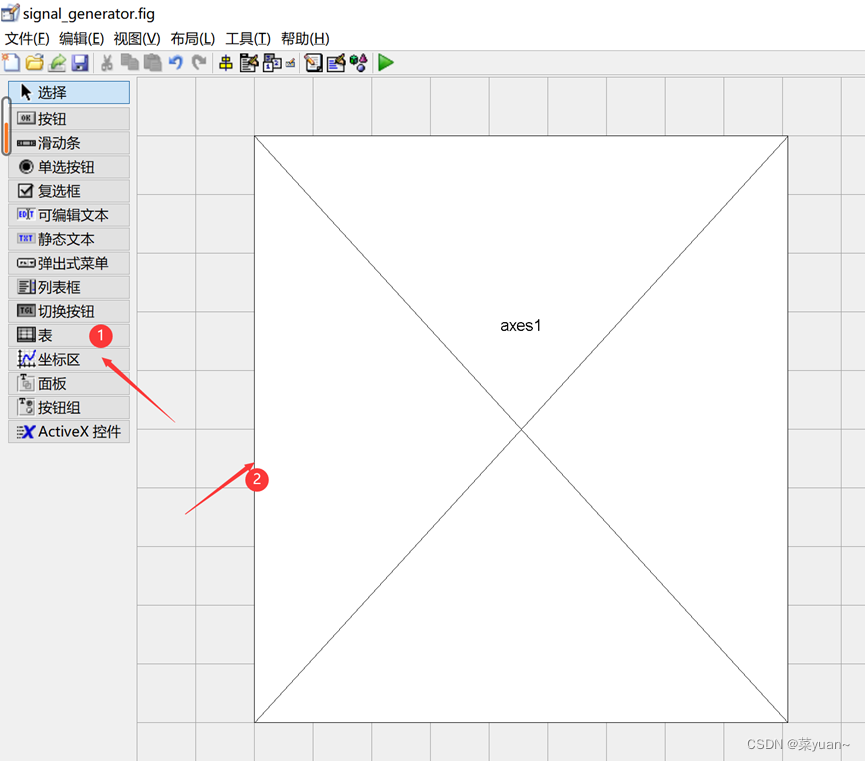

2. 点击坐标区

然后拖动出来

3.再拖动两个面板

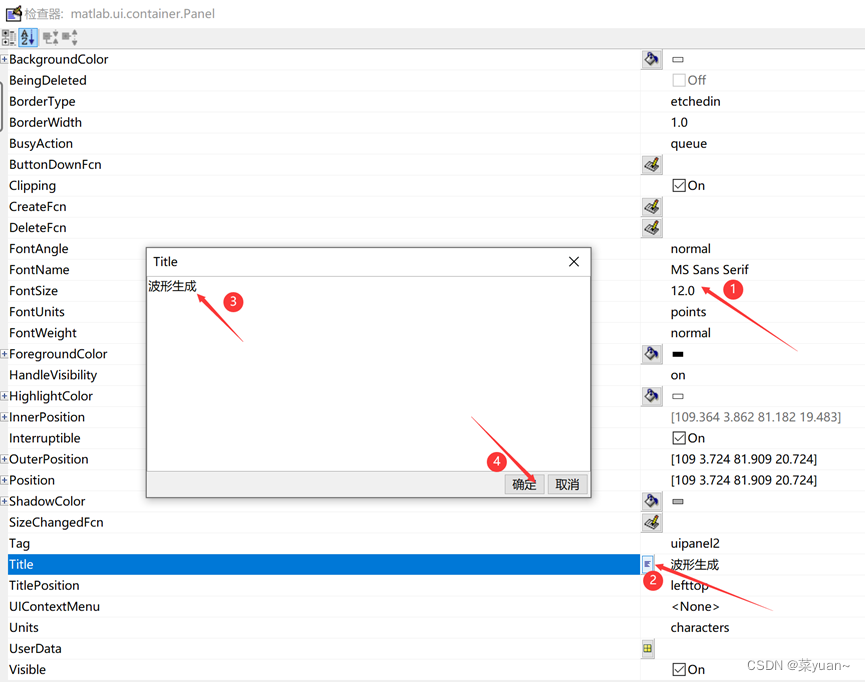

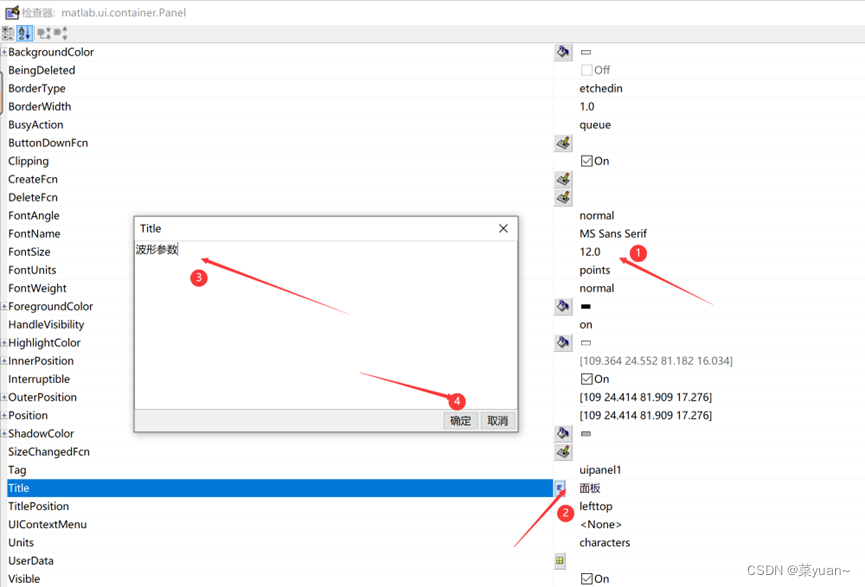

4. 双击面板查看它的属性

更改字体大小和显示内容

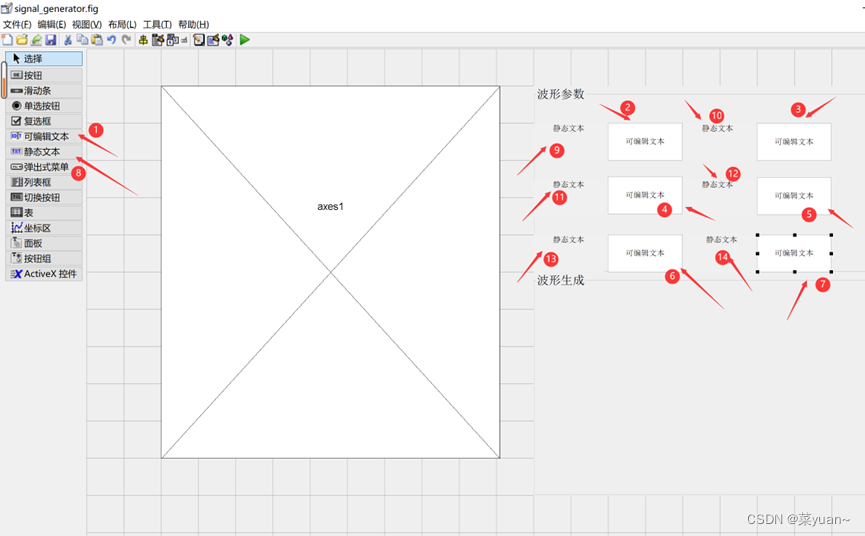

5. 拖动6个静态文本和6个可编辑文本

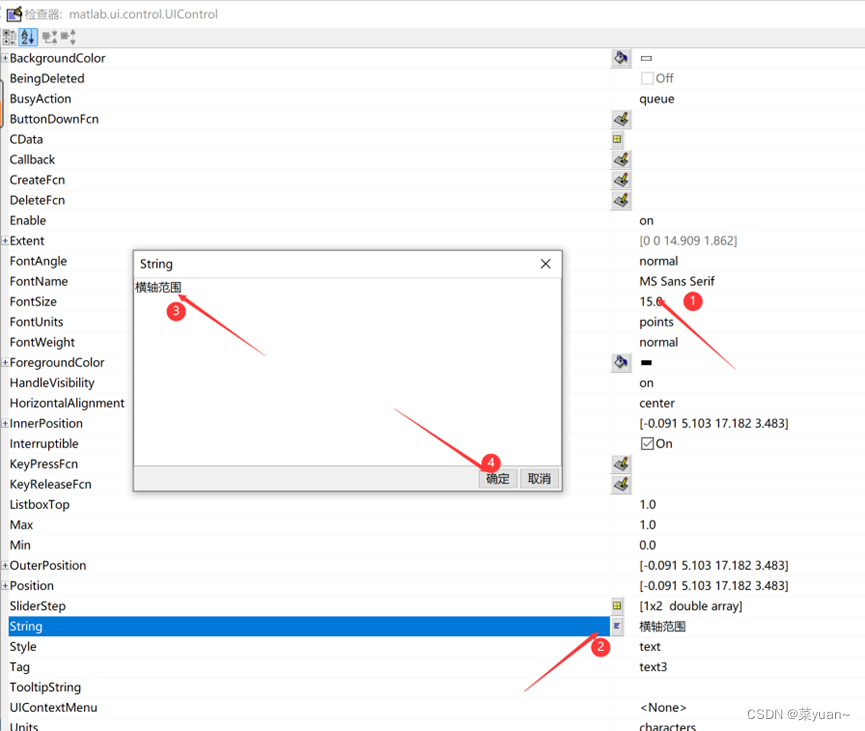

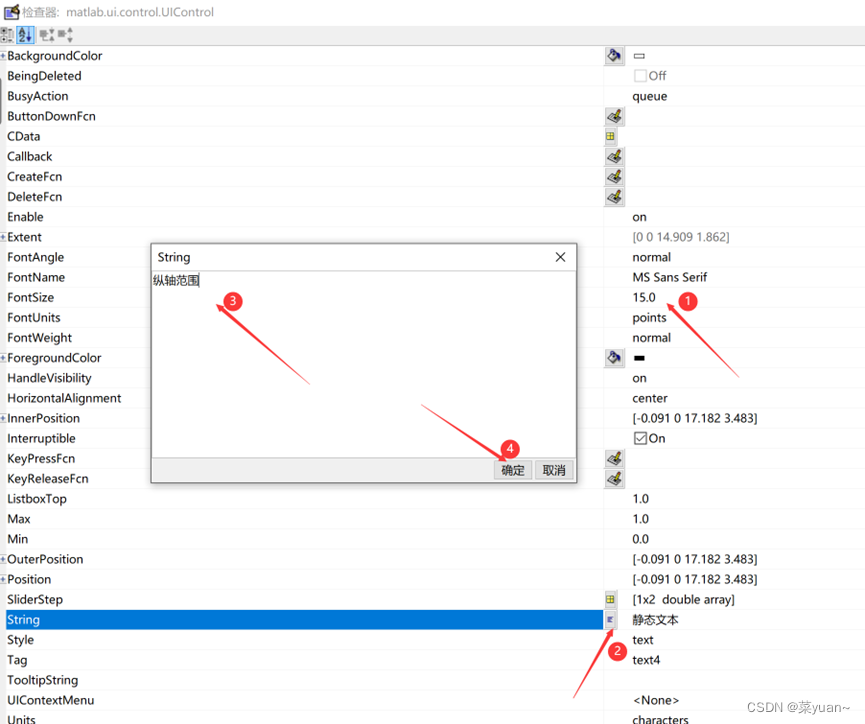

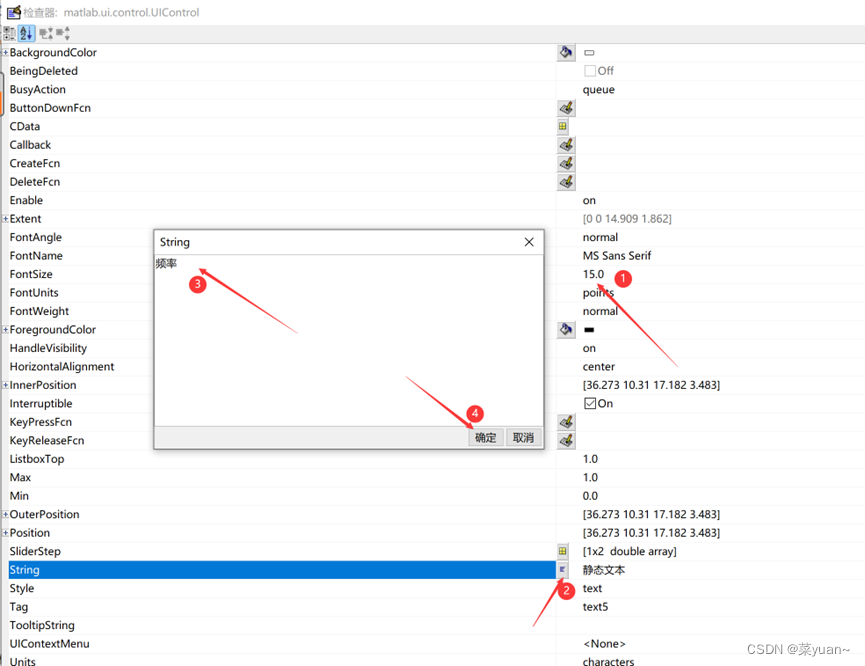

6. 双击静态文本查看它的属性

可以更改字体大小和显示内容

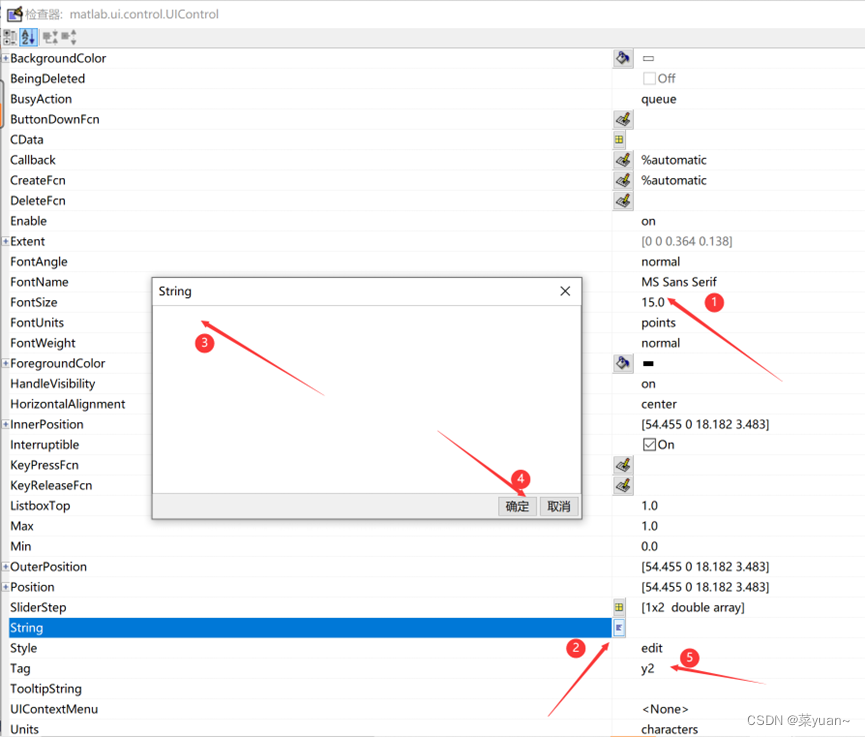

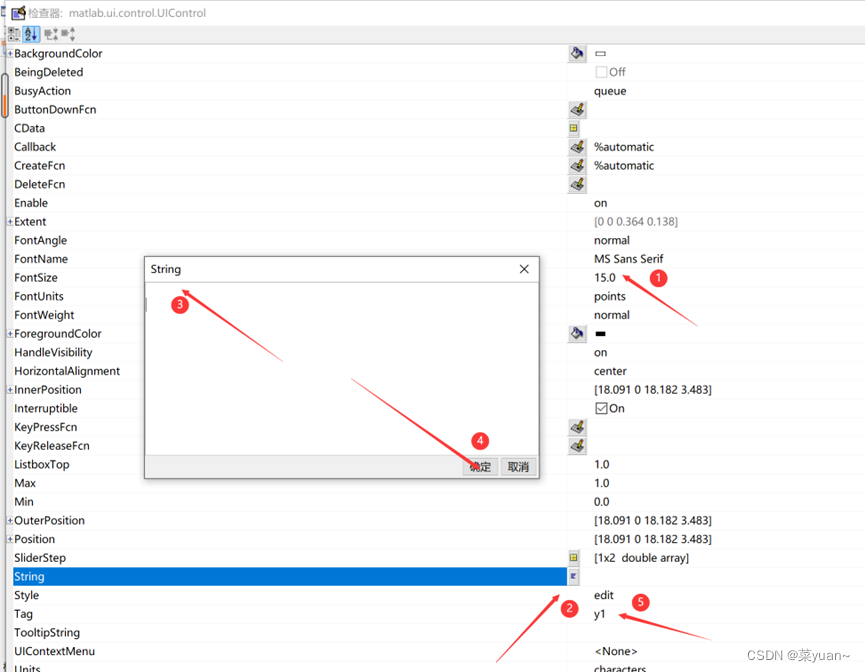

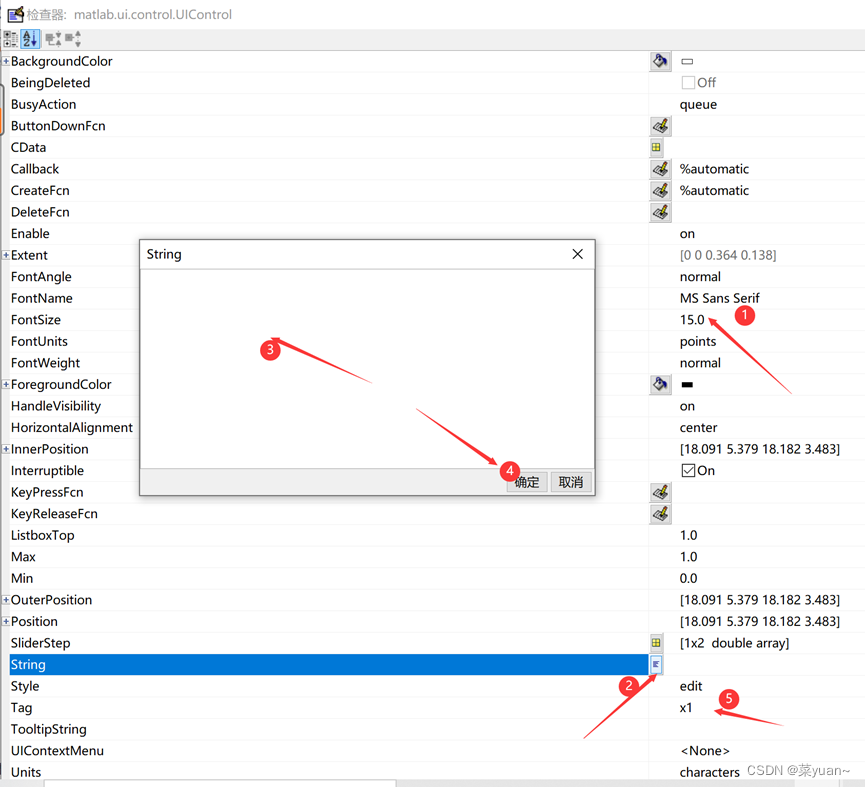

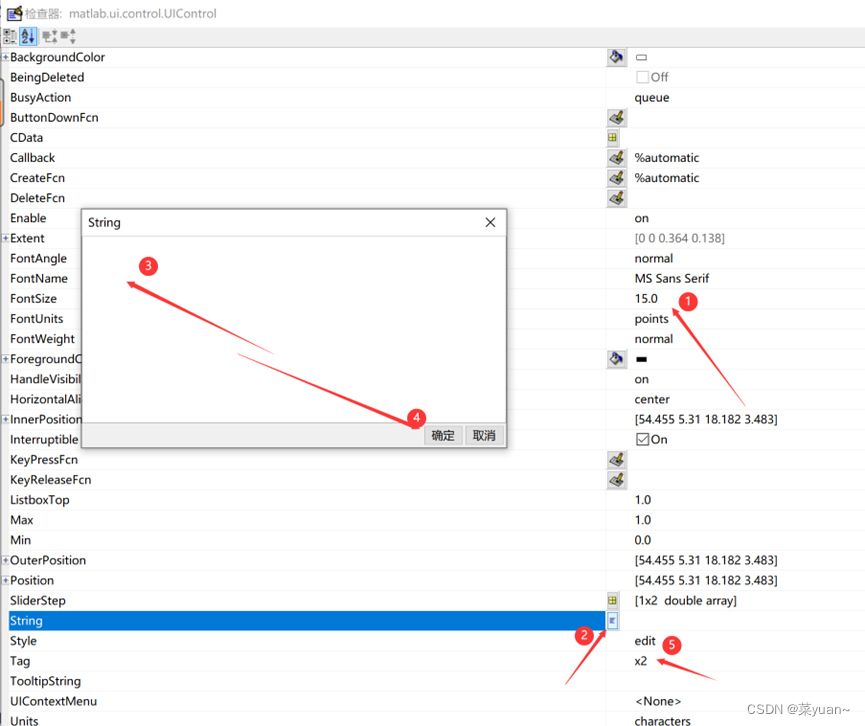

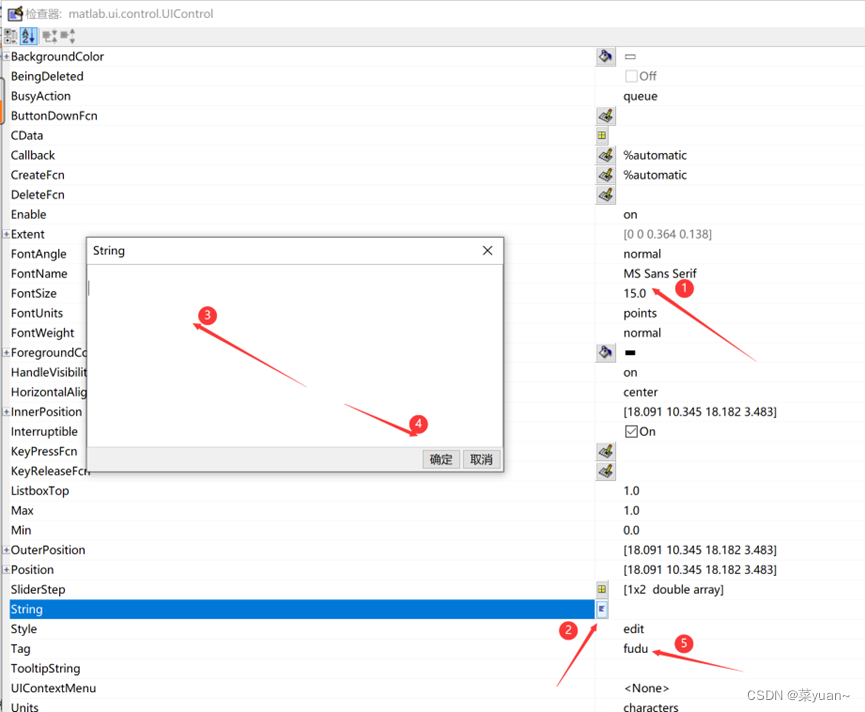

7 点击可编辑文本

更改字体大小和显示内容以及标签Tag

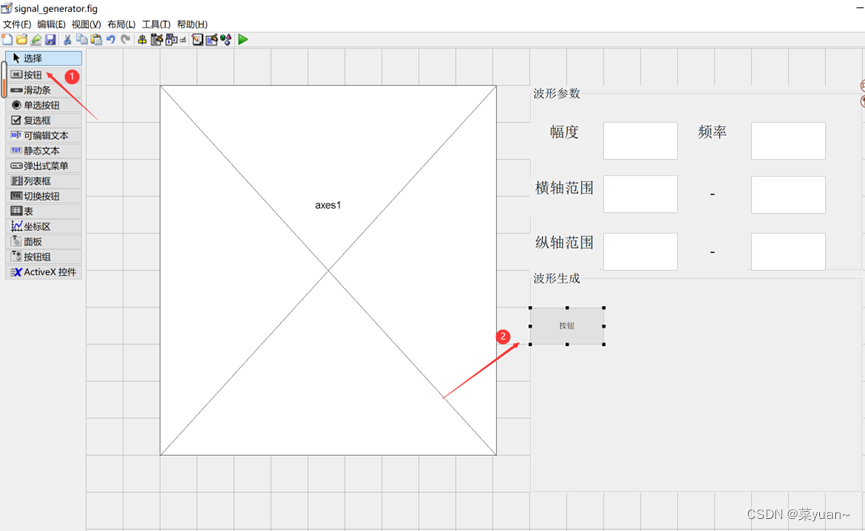

8. 拖动一个按钮

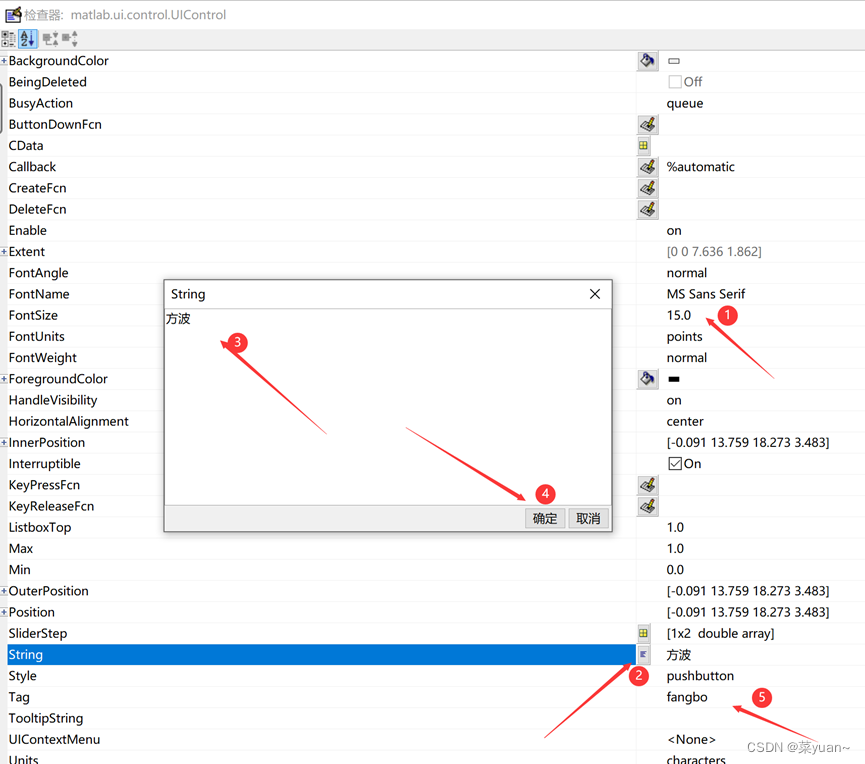

9. 双击按钮查看它的属性

更改字体大小和显示内容以及Tag

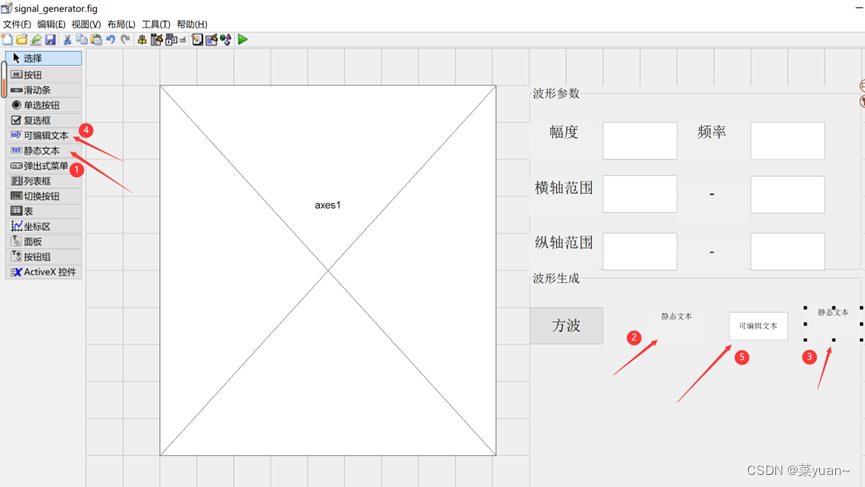

10. 拖动2个静态文本和1个可编辑文本

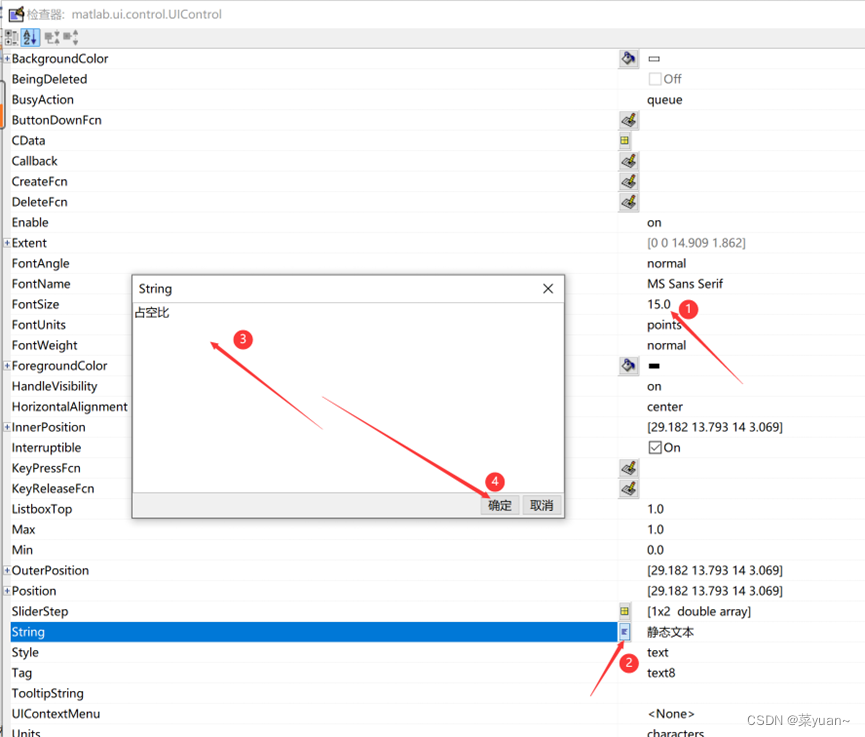

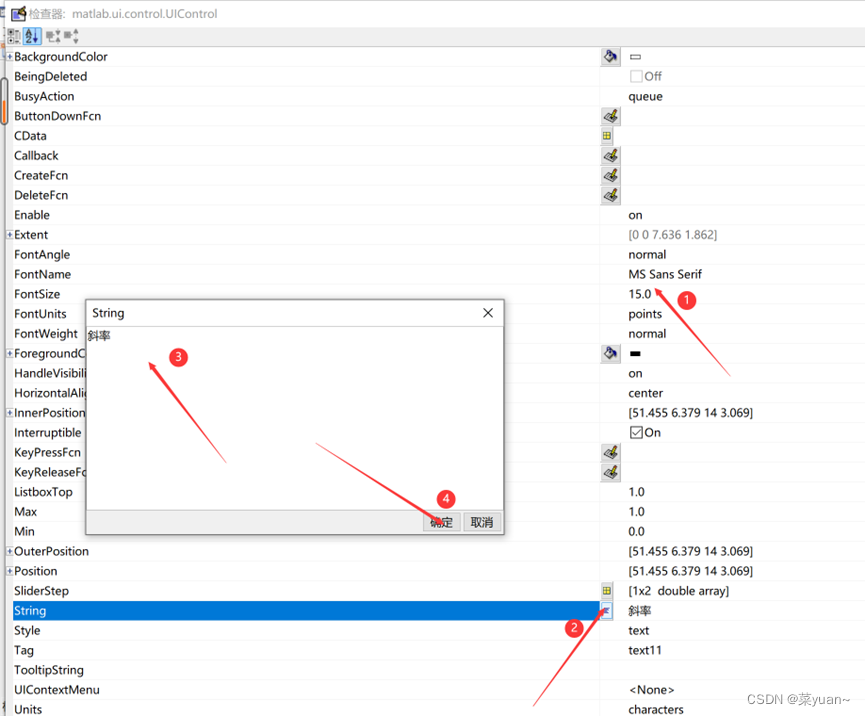

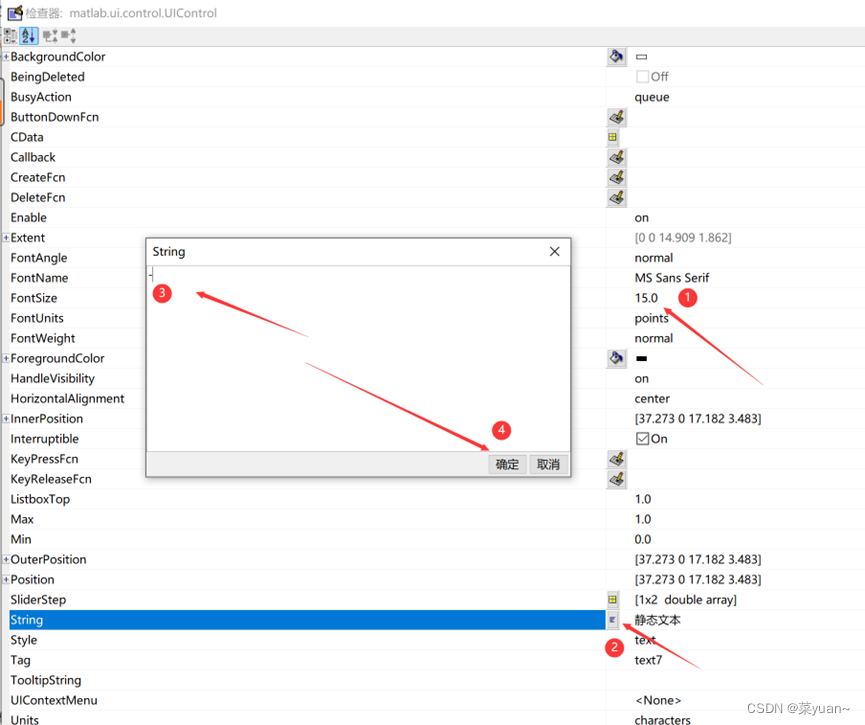

11. 双击静态文本查看属性

更改字体大小和显示内容

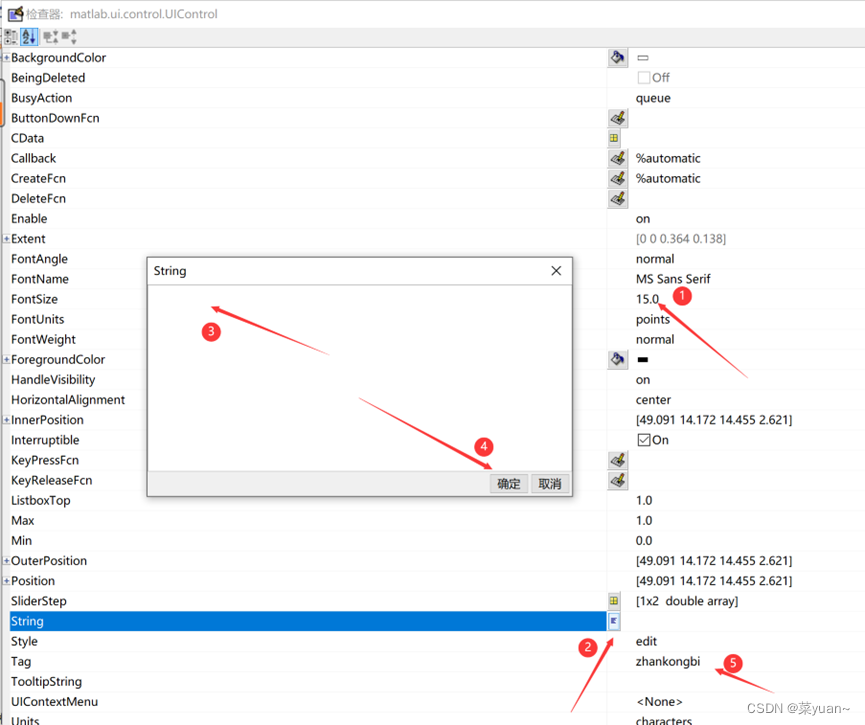

12. 双击可编辑文本查看属性

更改字体大小和显示内容以及Tag

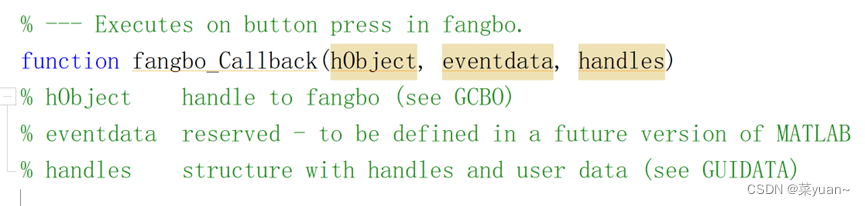

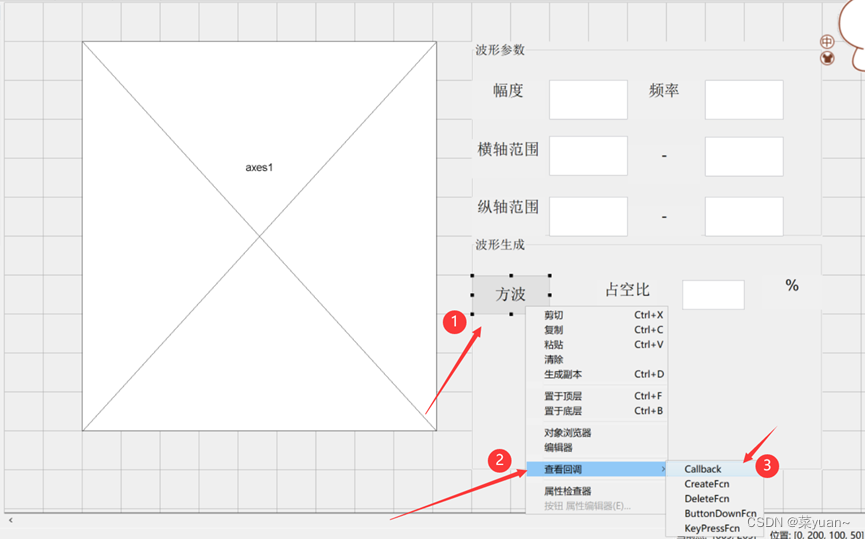

13. 右键方波按钮

选择查看回调，点击Callback

A=str2num(get(handles.fudu,'string')); % 获取信号的幅度
w=str2num(get(handles.pinlv,'string'));% 获取信号的频率
z=str2num(get(handles.zhankongbi,'string'));% 获取方波的占空比
x1=str2num(get(handles.x1,'string'));  % 获取横坐标的起始值
x2=str2num(get(handles.x2,'string'));  % 获取横坐标的终止值
y1=str2num(get(handles.y1,'string'));  % 获取纵坐标的起始值
y2=str2num(get(handles.y2,'string'));  % 获取纵坐标的终止值
t=x1:0.01:x2;                          % 信号的横坐标范围
y=A*square(w*t,z);                     % 生成方波信号
plot(handles.axes1,t,y,'LineWidth',2); % 绘制方波信号，蓝色，宽度为2
axis([x1,x2,y1,y2]);                   % 设置坐标轴范围
guidata(hObject,handles);              % 刷新数据

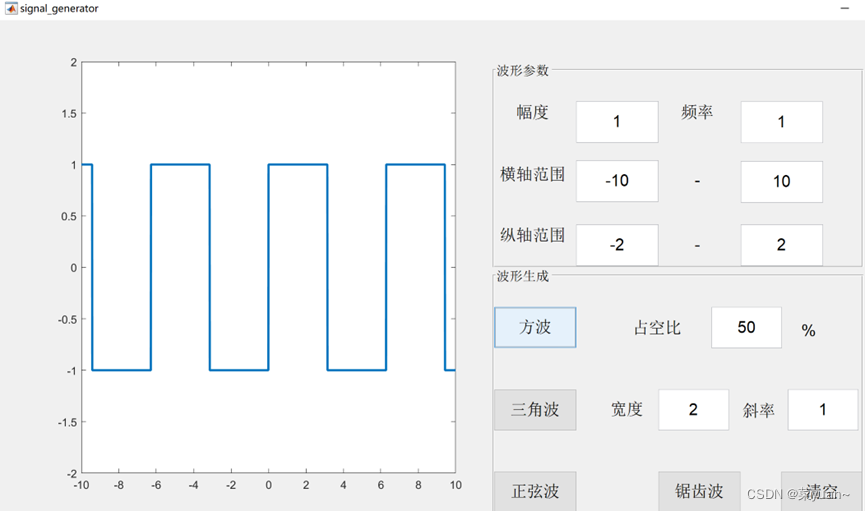

14 展示方波

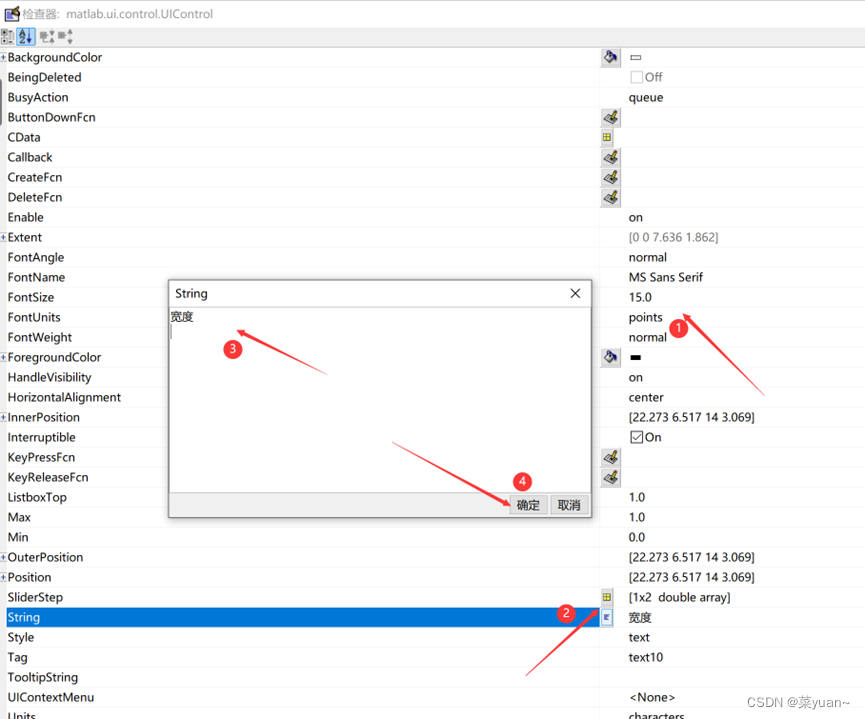

15. 同样可以生成三角波(三角波需要宽度和斜率这两个参数)

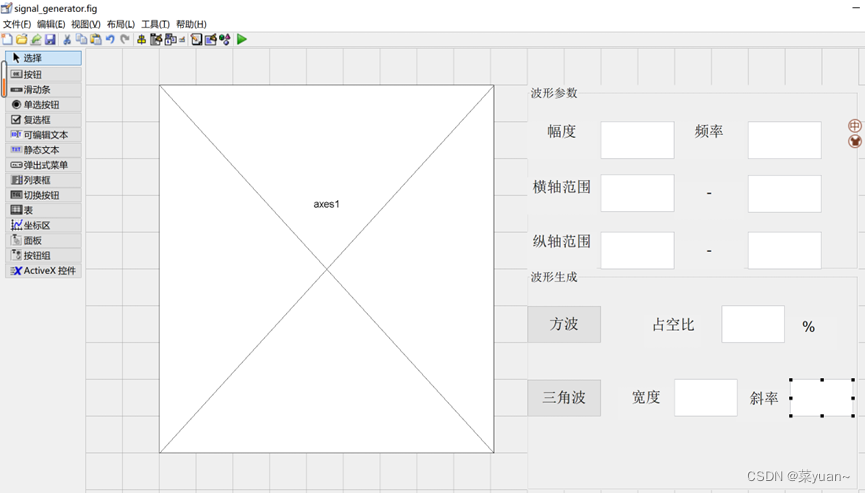

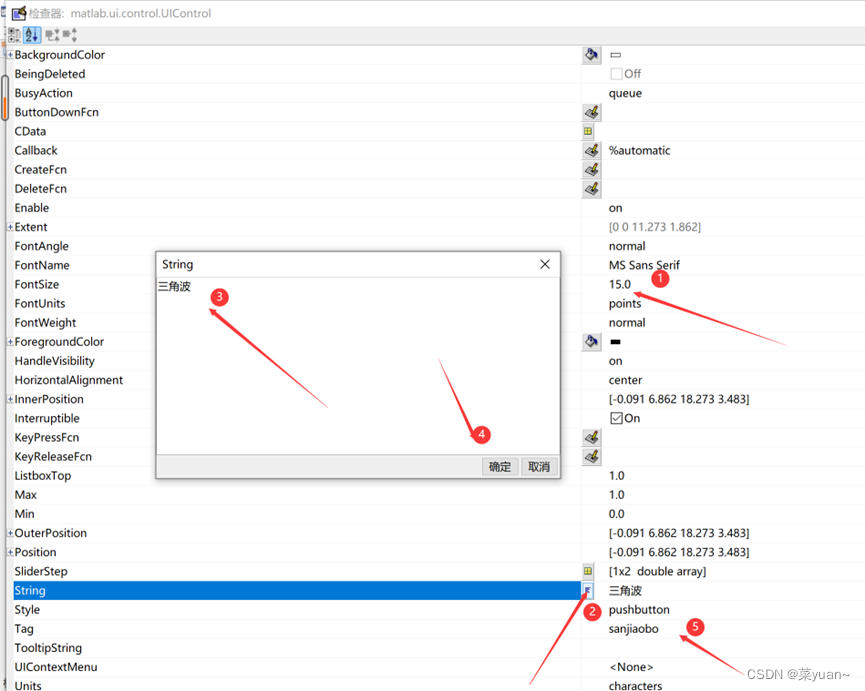

拖动1个按钮，2个静态文本和2个可编辑文本

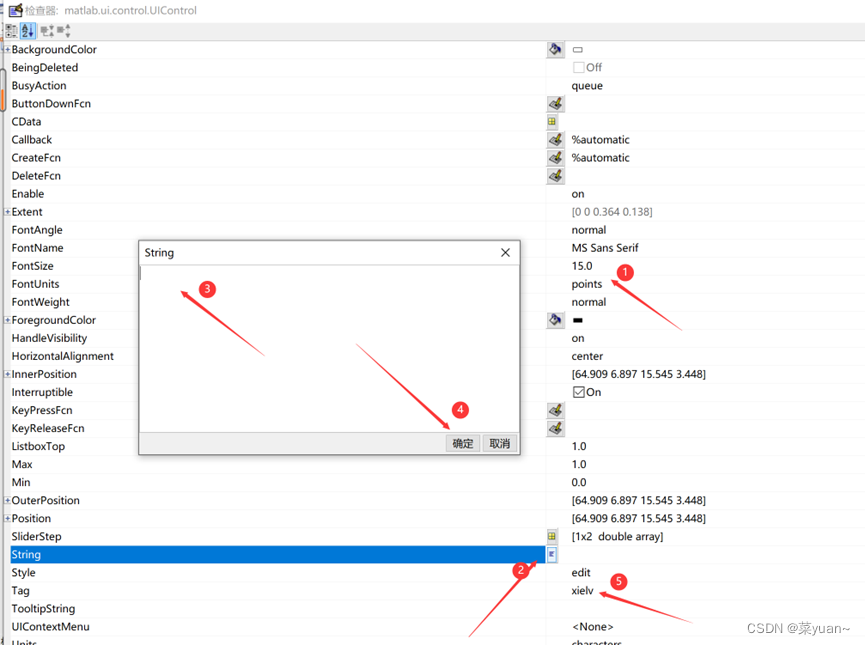

然后更改字体大小和显示内容以及Tag

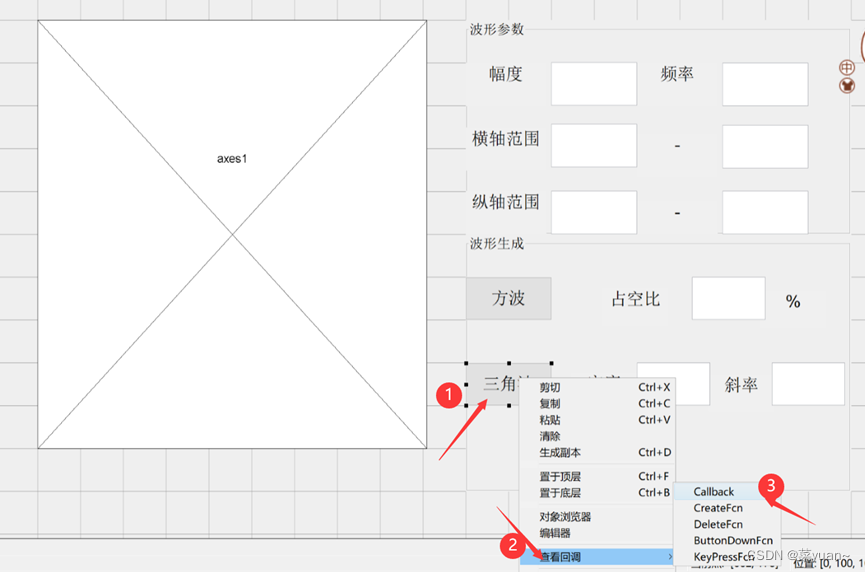

16. 右键三角波

查看回调，点击callback

x1=str2num(get(handles.x1,'string'));% 获取横坐标的起始值
x2=str2num(get(handles.x2,'string'));% 获取横坐标的终止值
y1=str2num(get(handles.y1,'string'));% 获取纵坐标的起始值
y2=str2num(get(handles.y2,'string'));% 获取纵坐标的终止值
kuandu=str2num(get(handles.kuandu,'string'));% 获取三角波宽度
xielv=str2num(get(handles.xielv,'string'));  % 获取三角波斜率
A=str2num(get(handles.fudu,'string'));% 获取三角波幅度
w=str2num(get(handles.pinlv,'string'));% 获取三角波频率
t=x1:0.01:x2;                         % 信号的横坐标范围
y=A*tripuls(w*t,kuandu,xielv);        % 生成三角波信号
plot(handles.axes1,t,y);              % 绘制三角波
axis([x1 x2 y1 y2]);                  % 坐标轴范围设置
guidata(hObject,handles);             % 刷新数据

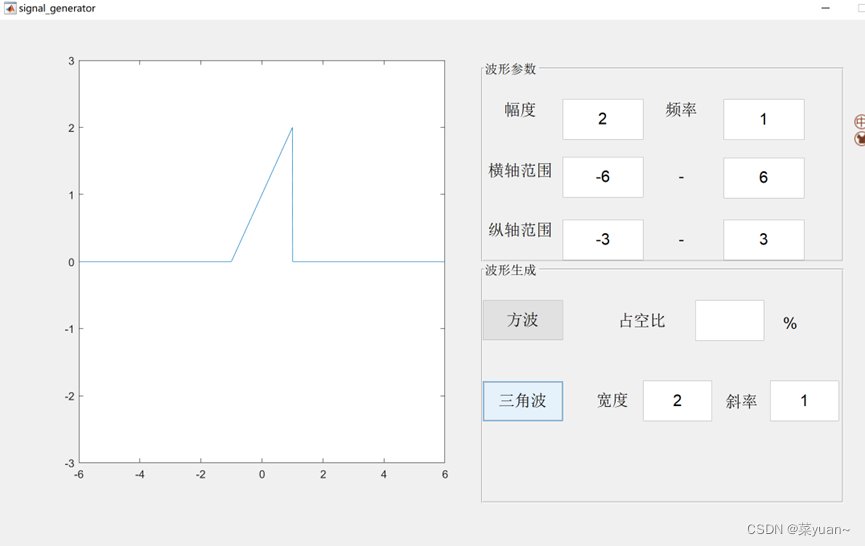

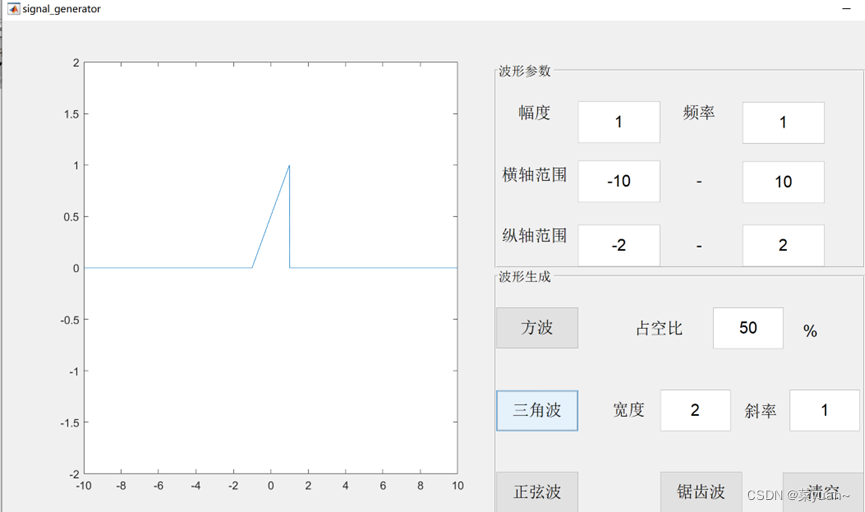

17. 三角波展示

18. 再拖动一个按钮

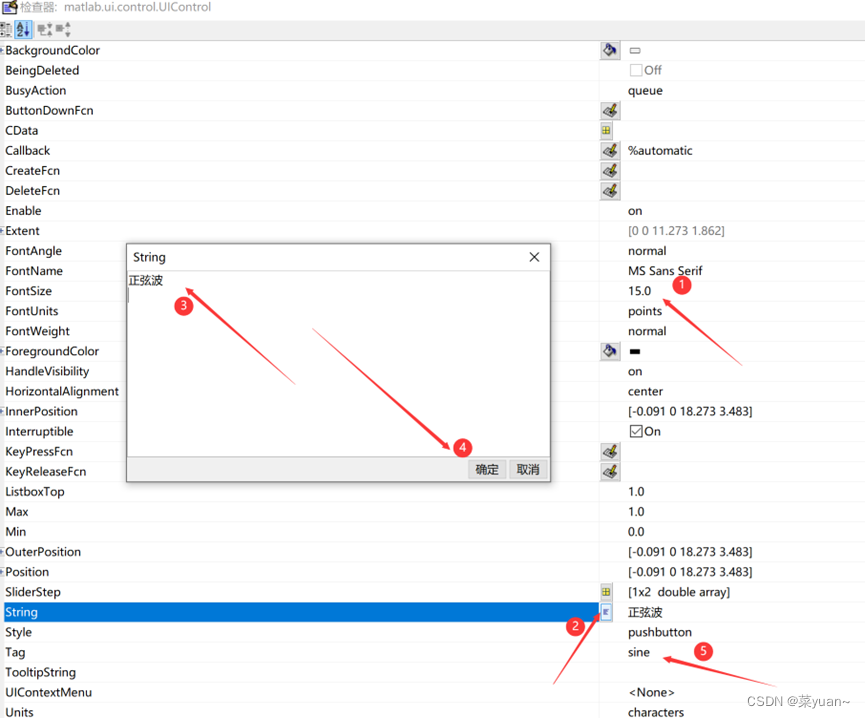

双击查看属性,更改字体大小和显示内容以及Tag

19. 右键正弦波按钮

查看回调，点击callback

x1=str2num(get(handles.x1,'string')); % 获取横坐标的起始值
x2=str2num(get(handles.x2,'string')); % 获取横坐标的终止值
y1=str2num(get(handles.y1,'string')); % 获取纵坐标的起始值
y2=str2num(get(handles.y2,'string')); % 获取纵坐标的终止值
A=str2num(get(handles.fudu,'string'));% 获取信号的幅度
w=str2num(get(handles.pinlv,'string'));% 获取信号的频率
t=x1:0.01:x2;                         % 信号的横坐标范围
y=A*sin(w*t);                         % 生成正弦信号
plot(handles.axes1,t,y,'LineWidth',2);% 绘制正弦信号，线宽为2，蓝色
axis([x1 x2 y1 y2]);                  % 坐标轴范围设置
guidata(hObject,handles);             % 刷新数据

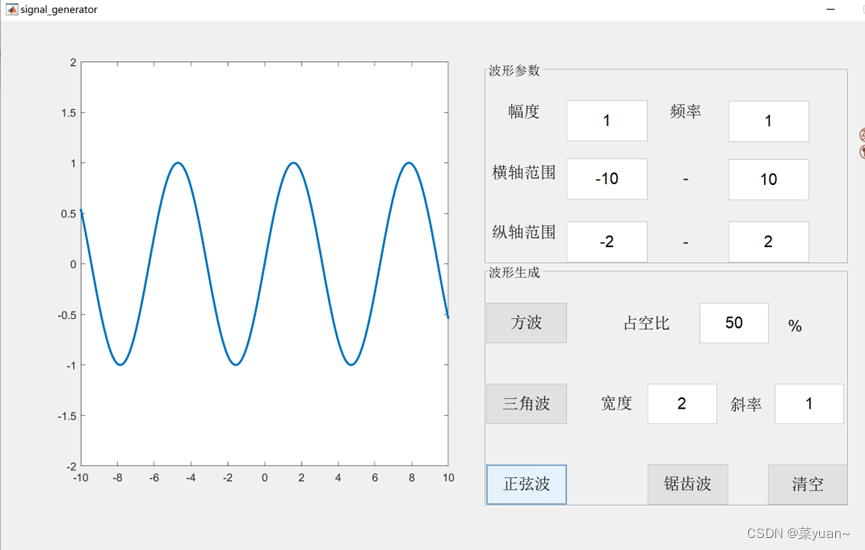

20. 正弦波展示

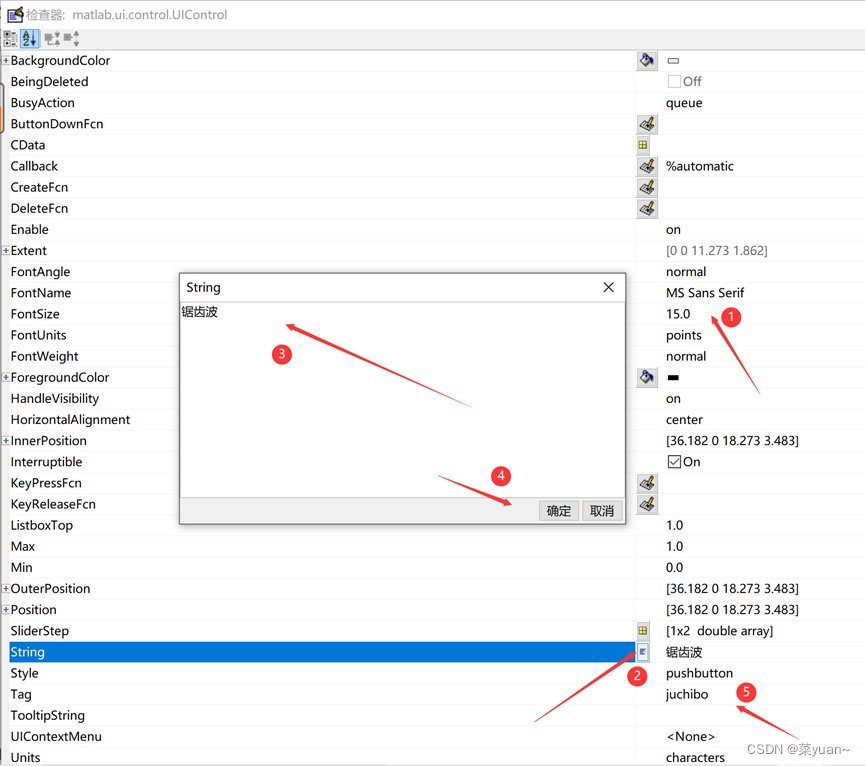

21. 再拖动一个按钮

双击查看属性，更改字体大小和显示内容以及Tag

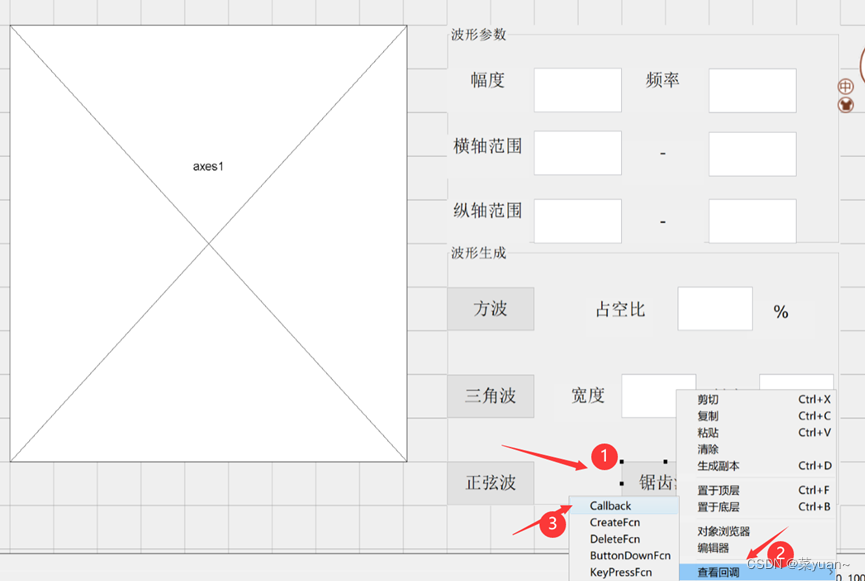

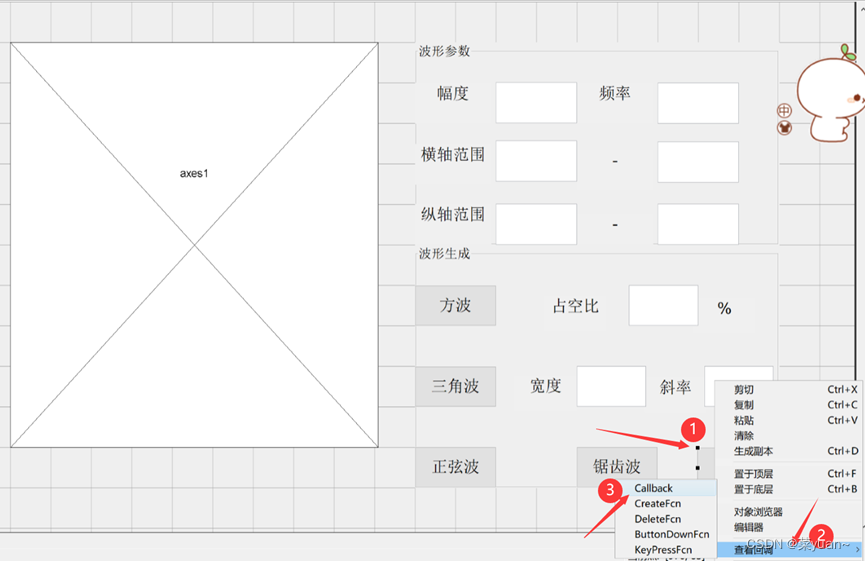

22. 右键锯齿波按钮

点击查看回调，选择Callback

xl=str2num(get(handles.x1,'string')); % 获取横坐标的起始值
x2=str2num(get(handles.x2,'string')); % 获取横坐标的终止值
y1=str2num(get(handles.y1,'string')); % 获取纵坐标的起始值
y2=str2num(get(handles.y2,'string')); % 获取纵坐标的终止值
A=str2num(get(handles.fudu,'string'));% 获取信号的幅度
w=str2num(get(handles.pinlv,'string'));% 获取信号的频率
t=xl:0.01:x2;                         % 信号的横轴范围
y=A*sawtooth(w*t);                    % 生成锯齿波信号
plot(handles.axes1,t,y,'LineWidth',2);% 绘制锯齿波，线宽为2，
axis([xl x2 y1 y2]);                  % 坐标轴范围设置
guidata(hObject,handles);             % 刷新数据

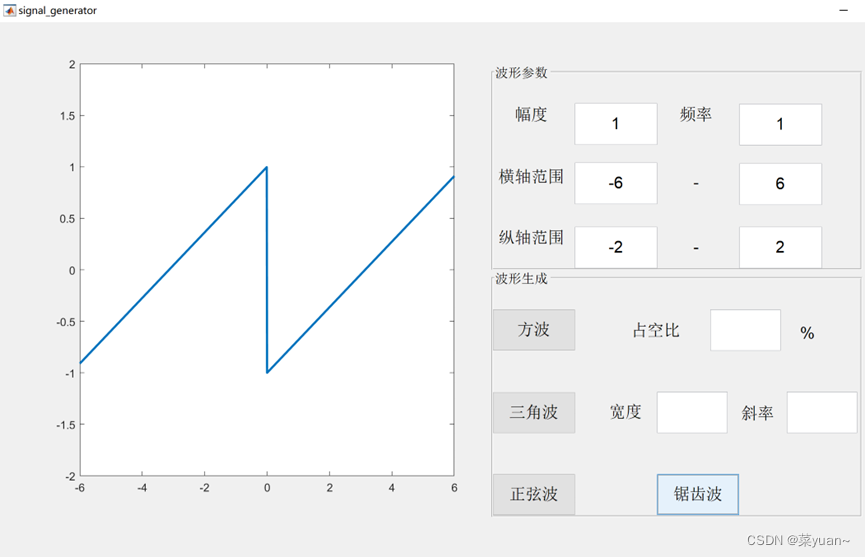

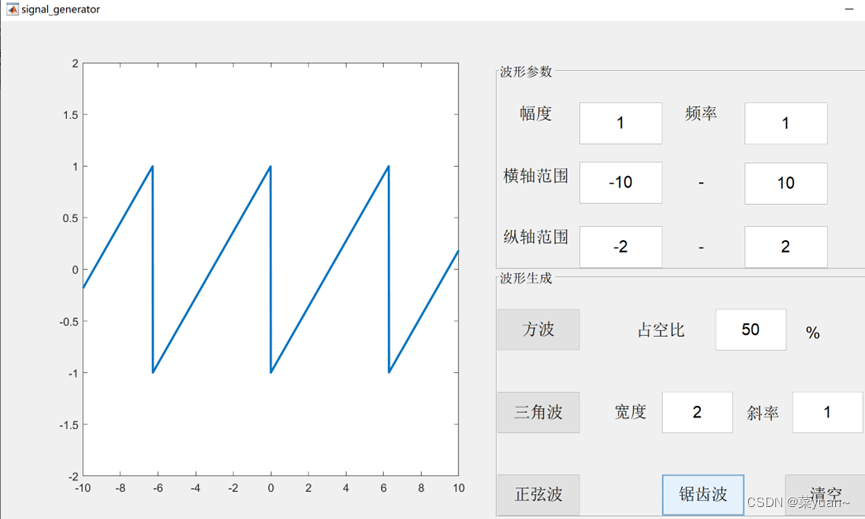

23. 锯齿波展示

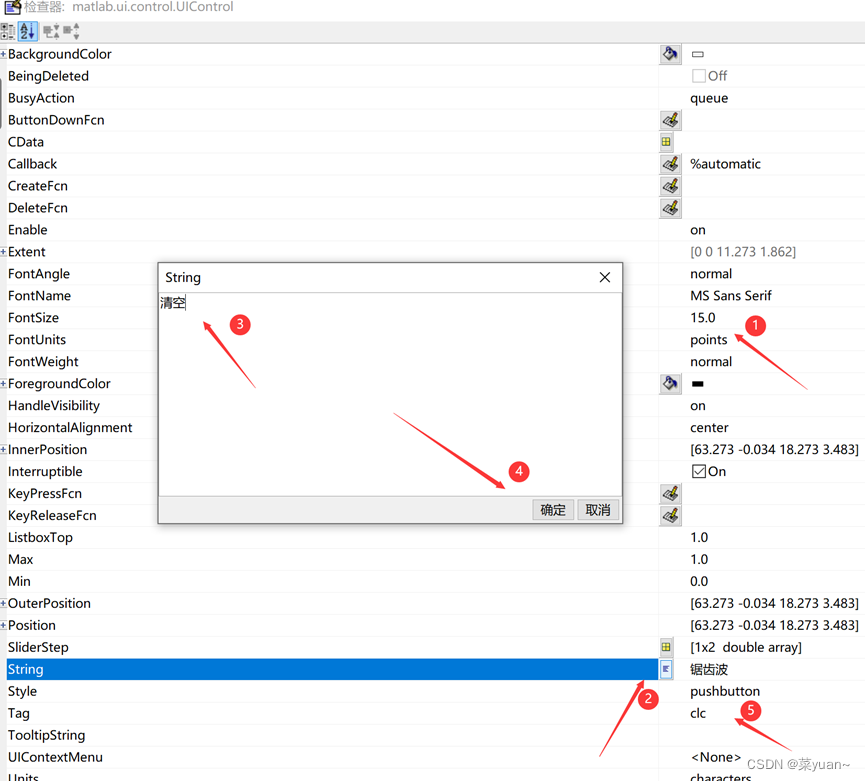

24. 清空按钮

拖动一个按钮，双击查看属性，更改字体大小和显示内容以及Tag

25. 右键清空按钮

查看回调，点击callback

try
    delete(allchild(handles.axes1));% 清空坐标区
end
guidata(hObject,handles);           % 刷新数据

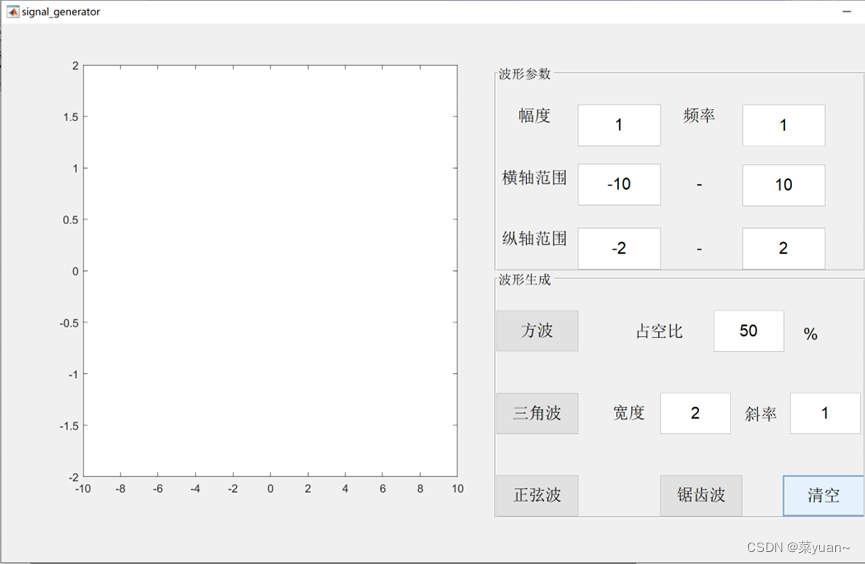

26. 整体信号发生器展示
