在ADC信号采集过程中会遇到这样的情况：

adc 输入范围0~Vref；

输入信号：±vin；

这个时候就需要给输入信号一个直流偏置，将整个输入信号偏移到ADC输入范围内；

实例：

adc 采集STM32F407；

输入信号一路音频输入；

方案1：

直接对输入信号加上拉电阻，上拉电压约为偏置的直流电压；

那么这个上拉电阻如何计算？我们等效为一个模型：

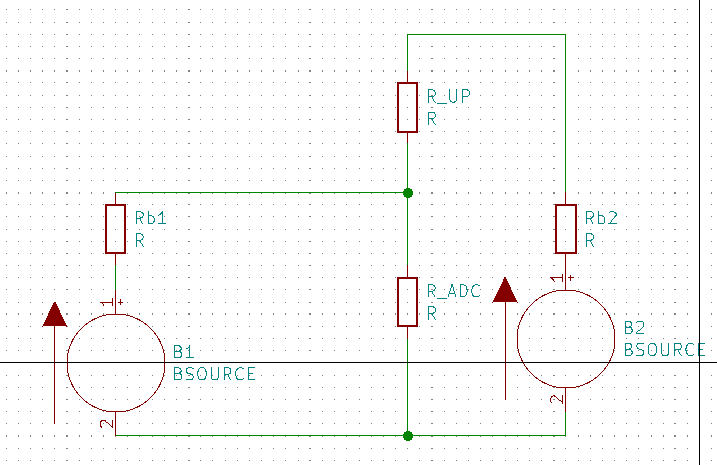

图1

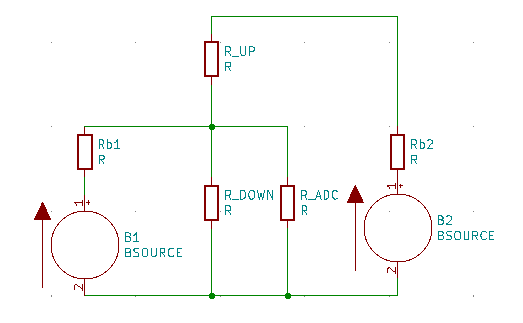

图2

图1为上拉电源为一个固定稳压器；

图1为上拉电源为一个固定稳压器经过电阻分压；

接下来利用叠加定理：B1单独工作的时候B2短路；B2单独工作的时候B1短路；就可以估算出来每个阻值的变化对偏置的影响；

方案2就是通过通向加法比例放大器实现；好处是输入电阻大，输出电阻小；能提高带负载能力；

向我的这个应用，音频是芯片直接解调出来的，带负载能力比较弱，中间还需要进行滤波，所以我使用的是方案2；

附录：

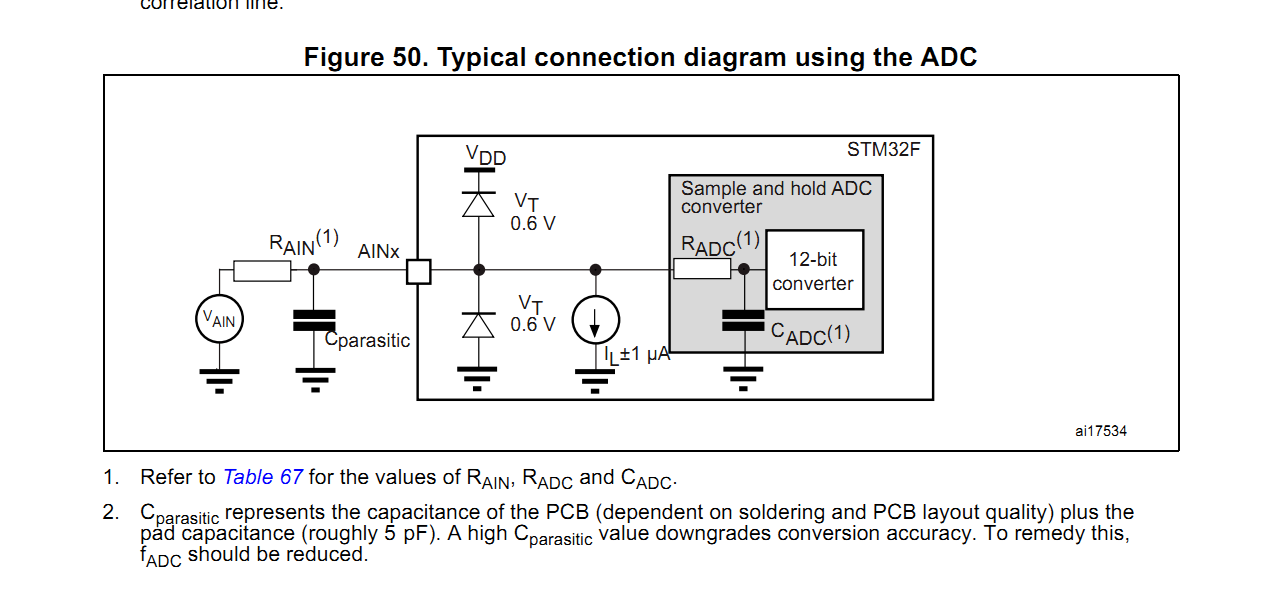

贴一些芯片的文档：
