通用接口介绍

拿到海康工业相机之后，通过其官方提供的MVS客户端，我们可以设置相关相机参数，来调整图像，达到我们想要的效果，但是如此众多的相机参数，我们该如何集成进入我们软件呢

从查询SDK文档中，可以发现，他们提供了一套通用接口，来对相机进行参数获取与设置

通用接口把相机参数，分成六大类，除command参数外，每一类提供Set/Get接口来设置与获取相关节点

类型	描述
Int	整数型参数
Enum	枚举型参数
float	浮点型参数
bool	布尔型参数
string	字符串型参数
Command	命令型参数
以MV_CC_GeIntValue为例：
代码示例，获取 Width：

//获取int型参数
     MVCC_INTVALUE struIntValue = {0};
    nRet = MV_CC_GetIntValue(handle, "Width", &struIntValue);
    if (MV_OK != nRet)
    {
        printf("error: GetIntValue fail [%x]n", nRet);
        return;
    }

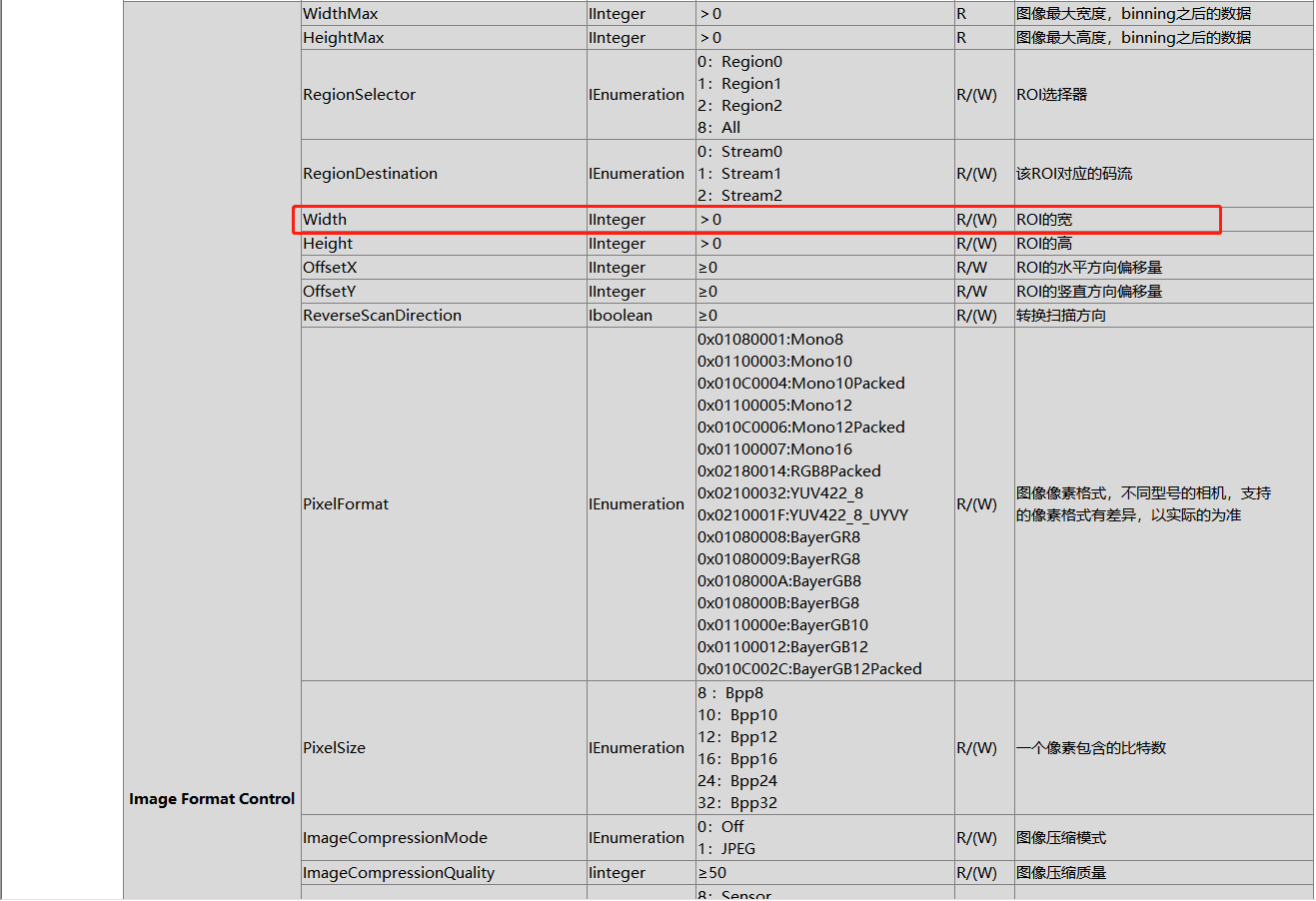

这里的第二个参数“Width”，作为整个接口的关键参数，文档中，告知我们要去查找xml属性表，然后对着查表进行参数设置，xml表如下所示：

注意：海康目前以不再维护更新表格，且表格不再对外提供

通过查表，我们可以知道key值该填什么，key值的属性是什么，但是，这样子太慢啦，我怎么知道我调的参数，在xml表的什么位置呢
通过观察MVS客户端，有一个更简单的方法能够知道相机参数的属性，类型等，可以快速方便的对参数进行操作

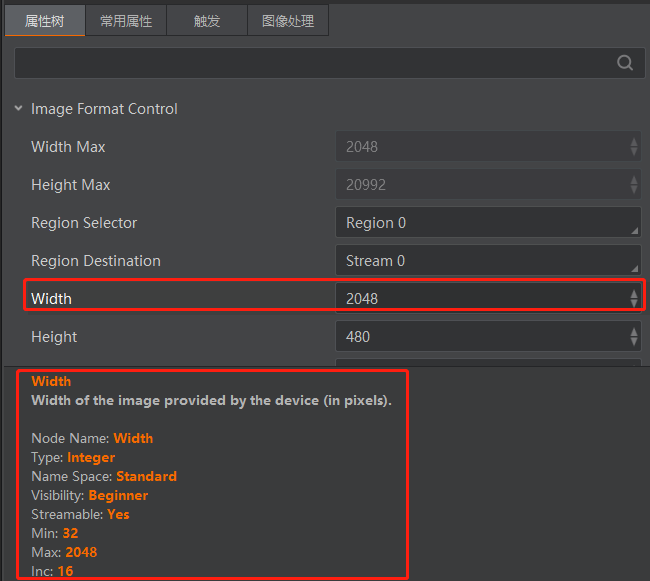

• 在MVS中找到自己想要的参数，鼠标选中它，在MVS右下角，参数描述中，能看看该参数的节点名、类型、取值范围、步进等信息

  上图可知，图像宽度“Width”，其节点名为“Width”，类型是“int”，取值范围是32~2048,步进是16；
  根据类型，我们就可以选用MV_CC_SetIntValue/MV_CC_GetIntValue来对该属性进行操作；
  还需注意以下两点：
• 不同的相机参数有不同的类型，取值范围与步进
• 不同的相机，相同的参数，有不同的取值范围与步进

常见相机参数设置获取

Int型参数-图像宽度、图像高度

//获取int型参数-Width值
MVCC_INTVALUE struIntValue = {0};
nRet = MV_CC_GetIntValue(handle, "Width", &struIntValue);
if (MV_OK != nRet)
{
	printf("error: GetIntValue fail [%x]n", nRet);
}
//打印当前宽度，宽带最大值，最小值，步进
printf("Width；%d,Width_Max:%d,Width_min:%d,Width_Inc:%dn",
struIntValue.nCurValue,struIntValue.nMax,struIntValue.nMin,struIntValue.nInc);

//设置int型参数-Width值
unsigned int nValue = 752;
//注意点1：value值需要是步进值的整数倍，否则会失败
//注意点2：宽度、高度等参数设置时，只有在MV_CC_Startgrab接口调用前才能设置,取流过程中，不能修改宽高
//注意点3：宽度、高度等参数设置时，若有Offset X、Y偏移，应当先调用相关接口，将偏移量置0
nRet = MV_CC_SetIntValue(handle, "Width", nValue);
if (MV_OK != nRet)
{
	printf("error: SetIntValue fail [%x]n", nRet);
}

Enum型参数-图像格式、触发模式设置

//获取Enum型参数-相机图像格式
MVCC_ENUMVALUE struEnumValue = {0};
nRet = MV_CC_GetEnumValue(handle, "PixelFormat", &struEnumValue);
if (MV_OK != nRet)
{
	printf("error: GetEnumValue fail [%x]n", nRet);
}

 //设置Enum型参数-相机图像格式
 //注意点1：相机图像格式设置时，只有在MV_CC_Startgrab接口调用前才能设置,取流过程中，不能修改图像格式
 nRet = MV_CC_SetEnumValue(handle, "PixelFormat", PixelType_Gvsp_Mono12);
if (MV_OK != nRet)
{
	printf("error: SetEnumValue fail [%x]n", nRet);
}

//设置Enum型参数-设置触发模式为on
nRet = MV_CC_SetEnumValue(handle, "TriggerMode", MV_TRIGGER_MODE_ON);
if (MV_OK != nRet)
{
	printf("Set Trigger Mode fail! nRet [0x%x]n", nRet);
}

float 型参数-曝光、增益设置

//获取float型参数-曝光参数获取
MVCC_FLOATVALUE struFloatValue = {0};
nRet = MV_CC_GetFloatValue(handle, "ExposureTime", &struFloatValue);
if (MV_OK != nRet)
{
    printf("error: GetFloatValue fail [%x]n", nRet);
}
//打印曝光当前值，可设置的最大值、最小值
printf("Exp；%d,Exp_Max:%d,Exp_min:%dn", struFloatValue.fCurValue,struFloatValue.fMax,struFloatValue.fMin);

//获取float型参数-增益参数获取
MVCC_FLOATVALUE struFloatValue = {0};
nRet = MV_CC_GetFloatValue(handle, "Gain", &struFloatValue);
if (MV_OK != nRet)
{
    printf("error: GetFloatValue fail [%x]n", nRet);
}
//打印增益当前值，可设置的最大值、最小值
printf("Gain；%d,Gain_Max:%d,Gain_min:%dn", struFloatValue.fCurValue,struFloatValue.fMax,struFloatValue.fMin);

//获取float型参数-曝光值
//注意点1：曝光设置有前置条件需要注意，例如自动曝光、曝光模式等，前置条件是否调用，可以再MVS里面观察，设置曝光时，是否提前勾选了其他参数
float fValue = 1000;
nRet = MV_CC_SetFloatValue(handle, "ExposureTime", fValue);
if (MV_OK != nRet)
{
	printf("error: SetFloatValue fail [%x]n", nRet);
}

//获取float型参数-增益值
//注意点1：增益设置有前置条件需要注意，例如自动增益，前置条件是否调用，可以再MVS里面观察，设置增益时，是否提前勾选了其他参数
//注意点2：海康小部分相机增益节点不叫“Gain”，也不是用float节点进行设置，如果遇到了，就在MVS里面观察使用对应接口吧
float fValue = 5;
nRet = MV_CC_SetFloatValue(handle, "Gain", fValue);
if (MV_OK != nRet)
{
	printf("error: SetFloatValue fail [%x]n", nRet);
}

string型参数-用户名称

//获取string型参数
MVCC_STRINGVALUE struStringValue = {0};
nRet = MV_CC_GetStringValue(handle, "DeviceUserID", &struStringValue);
if (MV_OK != nRet)
{
	printf("error: GetStringValue fail [%x]n", nRet);
}
printf("DeviceUserID:[%s]n", struStringValue.chCurValue);

//设置string型参数-自定义用户名称
 nRet = MV_CC_SetStringValue(handle, "DeviceUserID", "HikCamera");
if (MV_OK != nRet)
{
    printf("error: SetStringValue fail [%x]n", nRet);
}

Command型参数-软触发、参数保存命令

//设置Command型节点-发送软触发命令
nRet = MV_CC_SetCommandValue(m_handle, "TriggerSoftware");
if (MV_OK != nRet)
{
	printf("error: SetCommandValue fail [%x]n", nRet);
}

参数保存，需要用到一些组合参数

//设置Enum型参数-相机参数保存/默认加载项
//仅需在opendevice之后，初始化执行一次 UserSetSelector/UserSetDefault即可
nRet = MV_CC_SetEnumValue(handle, "UserSetSelector", 1);
if (MV_OK != nRet)
{
	printf("Set UserSetSelector 1! nRet [0x%x]n", nRet);
}
nRet = MV_CC_SetEnumValue(handle, "UserSetDefault", 1);
if (MV_OK != nRet)
{
	printf("Set UserSetDefault 1! nRet [0x%x]n", nRet);
}
//设置Command型节点-发送参数保存命令-参数会保存到相机内部ROM里面
//当修改参数完成后，可以调用该节点进行参数保存
//执行成功后，掉电不会消失
nRet = MV_CC_SetCommandValue(m_handle, "UserSetSave");
if (MV_OK != nRet)
{
	printf("Set UserSetSave fail [%x]n", nRet);
}

其他的参数与功能，查询MVS参数描述与功能
不同的功能，需要组合不同的参数，注意MVS中的操作顺序，以便调整sdk接口的调用顺序与函数位置
