本文基于对锁相环基本原理有一定了解的情况下讲述，不在分析锁相环的各类动态特性。锁相环基本知识可以参考拉扎维 模拟集成电路书第14 15章节。本文侧重于simulink仿真。

本文用到的参考文献以及simulink工程文件，点击此处下载

一型锁相环

一型锁相环由鉴相器 环路滤波器 压控振荡器组成。一型锁相环只鉴别相位

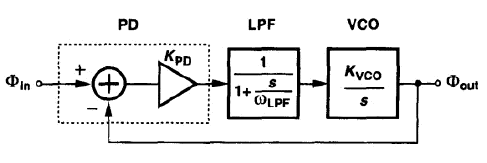

图1 一型锁相环线性模型 根据线性模型可的开环传递函数 闭环传递函数

缺点：1.$\xi {\omega }_n=\frac{1}{2}{\omega }_{LPF}$，折衷关系
为了抑制低通滤波器输出电压的文波，滤波器的-3dB带宽必须小。由下式可知，当${\omega }_n$较小时，系统的稳定速度降低，锁定时间越长。
$${\omega }_{out}(t)=[1-\frac{1}{\sqrt{1-{\xi }^2}}{e}^{-\xi {\omega }_{n}t}sin(\sqrt{1-{\xi }^2}+\theta )]\Delta \omega u(t)$$
其中$\theta =arcsin(\sqrt{1-{\xi }^2})$

2.锁定范围有限（直接应用结论，没研究过。）
由于以上的两个缺点，一型锁相环不怎么用。下面研究二型锁相环。

二型锁相环（电荷泵锁相环）

.基本思路，为了提高锁定范围，先鉴频在鉴相，当$|{\omega }_{out}-{\omega }_{in}|$足够小时，关闭鉴频，开启鉴相，直到锁定。

2.1 二型锁相环基本结构

.下图所示为二型锁相环基本结构。理想情况下，如果存在相位/频率差，鉴频鉴相器输出脉冲信号，电荷泵就会对电容充电，时间足够长的话，电压无穷大。因为电容电压$V_{cont}$是一定的，不可能是无穷大，因此输入输出相位差理论上必须为零。这一点与一型锁相环不同。

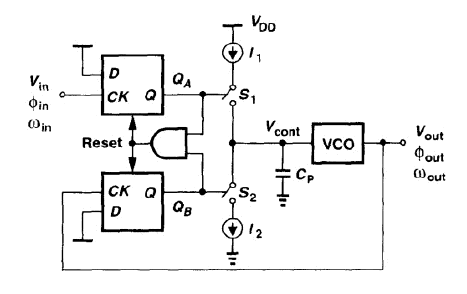

图2.1 电荷泵锁相环基本结构

当$f_b与f_{ref}不同$或者${\varphi }_b和{\varphi }_{ref}$不同时，UP（$Q_A$）和DN($Q_B$)信号处出现不同宽度的脉冲信号。两者有短暂的重合部分，重合的时间大约为与门加复位的逻辑门延时。UP和DN信号控制开关S1 S2对电容$C_P$c充放电，电容上的电压（UP和DN信号的平均值的差值）即为VCO的控制信号，调整输出频率。

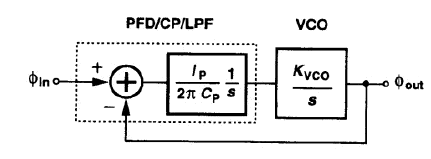

图2.2 电荷泵锁相环线性模型 根据图2.1画出电荷泵锁相环的额线性模型，如图2.2所示。很容易推导出开环和闭环的传递函数如下：

开环传递函数
$$\frac{{\varphi }_{out}}{{\varphi }_{in}}=\frac{I_p}{2\pi C_p}\frac{K_{VCO}}{s^2}$$
闭环传递函数为：
$$H(s)=\frac{\frac{I_P{K}_{VOC}}{2\pi C_P}}{s^2+\frac{I_P{K}_{VCO}}{2\pi C_P}}$$

由于反馈系数为1，开环传递函数即为环路增益，其在原点处有2个极点，相移$180^0$， 称为二型锁相环。

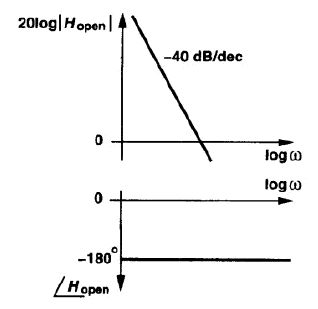

图2.3 简单电荷泵锁相环环路频率特性

如图2.3所示，环路频率特性不稳定。为了使得环路稳定，通常引入零点即串联电阻R。
本文用到的参考文献以及simulink工程文件，点击此处下载

2.2串联电阻锁相环结构

根据2.1节的分析，可知，为了稳定环路，需要增加电阻R，引入零点。增加相位裕度。
电路结构如图2.4所示：

图2.4串联电阻锁相环电路结构 缺点：当开关S1 S2开断时，VCO的控制电压会有突变，采用并联电容C2解决。 [本文用到的参考文献以及simulink工程文件，点击此处下载](https://download.csdn.net/download/qq_38496973/12695457)

2.3 并联电容锁相环结构

如图所示，

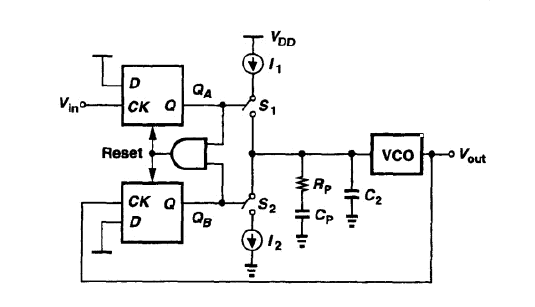

三阶二型锁相环电路结构

2.3.1二阶环路滤波器

首先推导二阶滤波器的传输阻抗。

$$Z_{2nd}=\frac{1}{s{C}_2}//(R_1+\frac{1}{s{C}_1})=\frac{1+s{T}_1}{S(C_1+C_2)(1+s{T}_2)}\text{\hspace{1em}(1)}$$

其中：$T_1=R_1{C}_1,T_2=\frac{R_1{C}_1{C}_2}{C_1+C_2}$

2.3.2 三阶二型锁相环参数设计

利用2.3.1节中的*式，加入VCO的积分特性可得锁相环的开环传递函数（即环路增益）为
$$H_{ol}(s)=\frac{I_{CP}{K}_{VCO}}{2\pi }\frac{1+s{T}_1}{s^2(C_1+C_2)(1+s{T}_2)}\text{\hspace{1em}(2)}$$

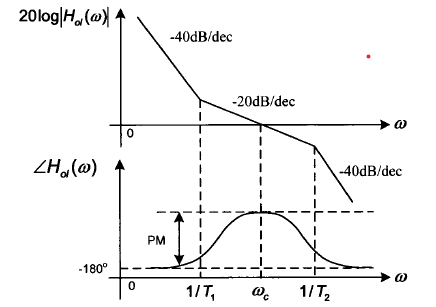

三阶二型环路（开环传递函数）频率响应

求解相位裕度：$$PM=arctan(\omega T_1)-arctan(\omega T_2)\text{\hspace{1em}(3)}$$
上式对频率求导数，并令求导结果为0，得到相位裕度最大的时候，满足以下关系：
$${\omega }_c=\frac{1}{\sqrt{T_1{T}_2}}\text{\hspace{1em}(4)}$$
令开环传递函数（环路增益）的模为1，结合上式求得环路带宽：
$${\omega }_c=\frac{I_{CP}{K}_{VCO}{R}_1}{2\pi }\frac{C_1}{C_1+C_2}\text{\hspace{1em}(5)}$$

利用PM表达式和${\omega }_c=\frac{1}{\sqrt{T_1{T}_2}}$求解$T_1{T}_2$，求解过程利用了$arctan(x)+arctan(1/x)=\pi /2$
解得：
$$T_1=\frac{tan\frac{PM+\pi /2}{2}}{{\omega }_c}\text{\hspace{1em}(6)}$$

$$T_2=\frac{1}{{\omega }_{c}tan\frac{(90+PM)}{2}}\text{\hspace{1em}(7)}$$
根据5 6 7三式求解电容电阻值。
$$R_1={\omega }_c/[\frac{I_{CP}{K}_{VCO}}{2\pi }(1-T_2/T_1)]\text{\hspace{1em}(8)}$$
$$C_1=\frac{T_1}{R_1}\text{\hspace{1em}(9)}$$
$$C_2=C_1/(\frac{T_1}{T_2}-1)\text{\hspace{1em}(10)}$$

注意这里的8 9 10三个式子，后面设计环路滤波器的时候经常使用

三.锁相环simulink仿真

本文用到的参考文献以及simulink工程文件，点击此处下载

3.1三阶二型锁相环simulink建模

所谓三阶二型锁相环：采用2.3节的二阶滤波器，由于VCO相当于积分器，传递函数为$\frac{KVCO}{s}$。系统整体的传递函数变为三阶。

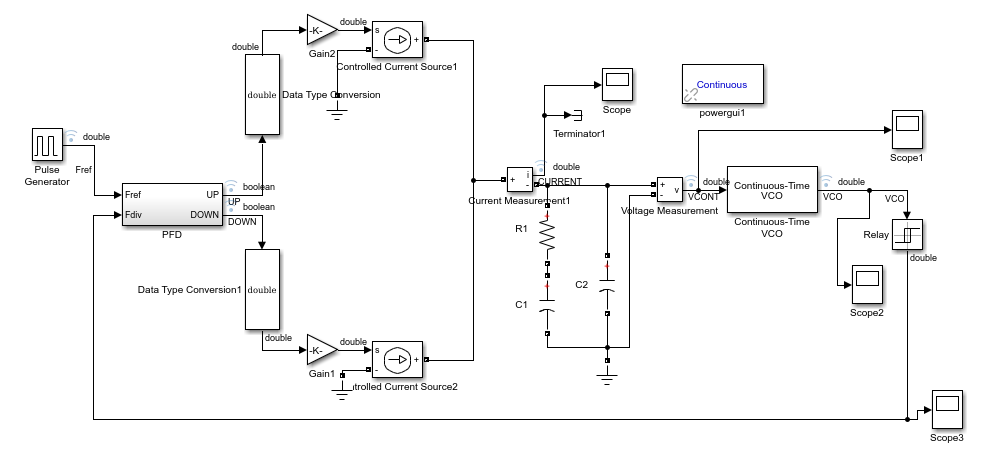

图3.1 三阶二型锁相环simulink建模 图3.1所示为三阶二型锁相环simulink整体仿真电路。 假设系统性能要求如下：

参考时钟$F_{CLK}=30MHz$ 环路带宽$f_c=800KHz$，电荷泵充放电电流$I_{CP}=20uA$ 压控振荡器调谐增益$K_{VCO}=30MHz/V$
下面分模块详细介绍设计过程。

3.2 PFD的simulink建模

图3.2 PFD的simulink建模框图 图3.2是典型的鉴频鉴相器框图，注意点如下：
1.UP和DN信号经过与非门后反馈到复位端，要人为的加入延时模块，Tranaport delay ，由于transport delay和logic operator数据类型冲突，加入data type convesion模块进行数据转换。
2.不用的端口不能悬空，用terminator模块连接

3.3 电荷泵simulink建模

电荷泵本质是压控电流源，在UP和DN信号控制下，控制电流输出，当UP=1时，恒定电流输出，UP=0时，无电流输出。DN信号同理，只是电流方向相反。

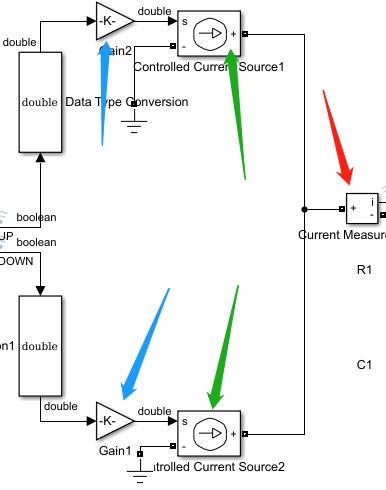

图3.3 电荷泵simulink建模 注意点如下：
1.PFD输出信号是boolean类型，Gain模块输入是double类型，需要数据转换模块。
2.电荷泵输出电流大小通过增益模块gain控制，此处**Gain2=20uA, Gain1=-20uA**
3.将gain模块输出的double信号通过contrlled current source转换为电流信号。
4.由于后级的滤波器网络属于电气接口，加入current measurement模块做信号转换。

3.4 环路滤波器设计及simulink仿真

为了叙述方便，再次重申系统要求，下面根据系统的性能要求设计RC参数。
参考时钟$F_{CLK}=30MHz$ 环路带宽$f_c=800KHz$，电荷泵充放电电流$I_{CP}=20uA$ 压控振荡器调谐增益$K_{VCO}=30MHz/V$

根据2.3.2节中式5-10可以计算出环路滤波器的参数。这里采用matlab编程求解。
一般情况下，环路带宽约为参考频率的0.1倍，这里取800KHz

PM=50/180*pi;
I=20*10^-6;
fc=800000;
KVCO=30*10^6;
wc=2*pi*fc;
T1=(sec(PM)+tan(PM))/wc;
T2=(sec(PM)-tan(PM))/wc;
R1=wc/(I*KVCO*(1-T2/T1));
C1=T1/R1;
C2=C1/(T1/T2-1);

求解结果：$C_1=56.6pf,C_2=8.6pf,R_1=9.65K$
可以单独仿真锁相环的额开环传递函数，确保环路带宽和相位裕度满足要求。环路频率响应分析请点击此处连接
本文用到的参考文献以及simulink工程文件，点击此处下载

3.5其余模块介绍省略

3.6整体仿真结果

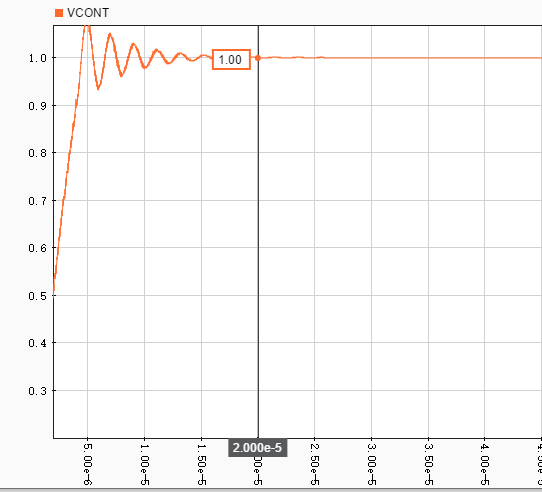

VCO控制电压变化曲线

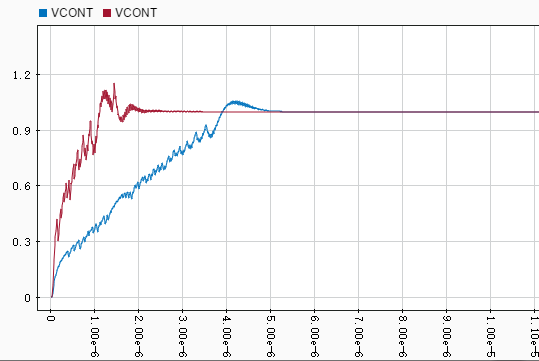

不同环路带宽时，VCO控制电压变化曲线。红色环路带宽大于蓝色环路带宽

总结

根据本次仿真，根据自己系统的需要，先搭建simulink仿真电路，利用环路频率响应分析请点击此处连接利用线性分析工具，仿真锁相环传递函数，分析其相位裕度，环路带宽等频率特性。最后整体仿真。
注意各个模块之间的数据类型，和信号接口。

参考文献

本文的一些电路结构及公式计算参考如下：

宽带CMOS分数频率合成器的研究与实现——黄福青，博士论文

基于Matlab/Simulink的频率合成器模型设计——郝连秀
本文用到的参考文献以及simulink工程文件，点击此处下载
