一、Multisim作用

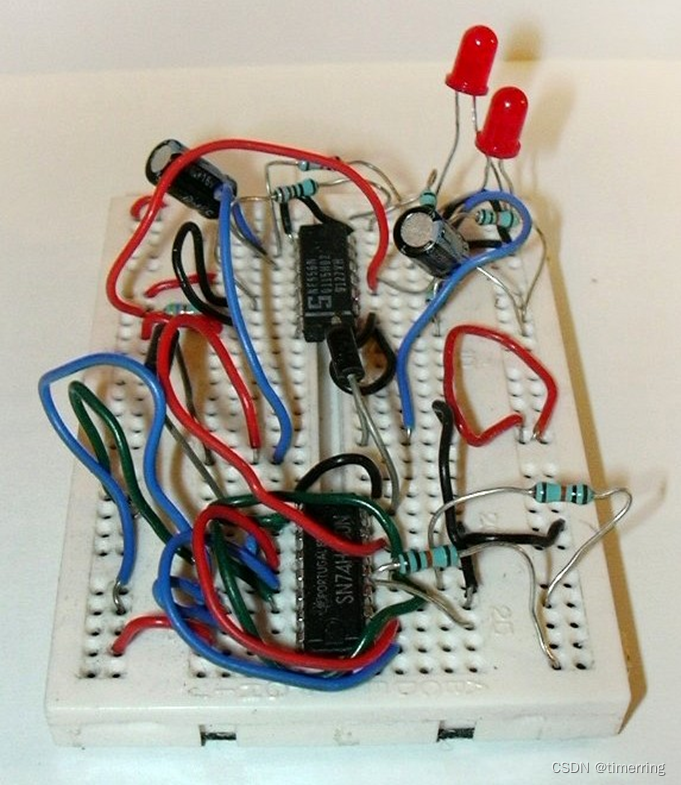

传统的电子线路设计开发,通常需要制作一块试验板或者在面包板上进行模拟试验。
工程师们可以利用Multisim提供的虚拟电子器件和仪器、仪表搭建、仿真和调试电路，从而减少电路的设计成本和研发周期。

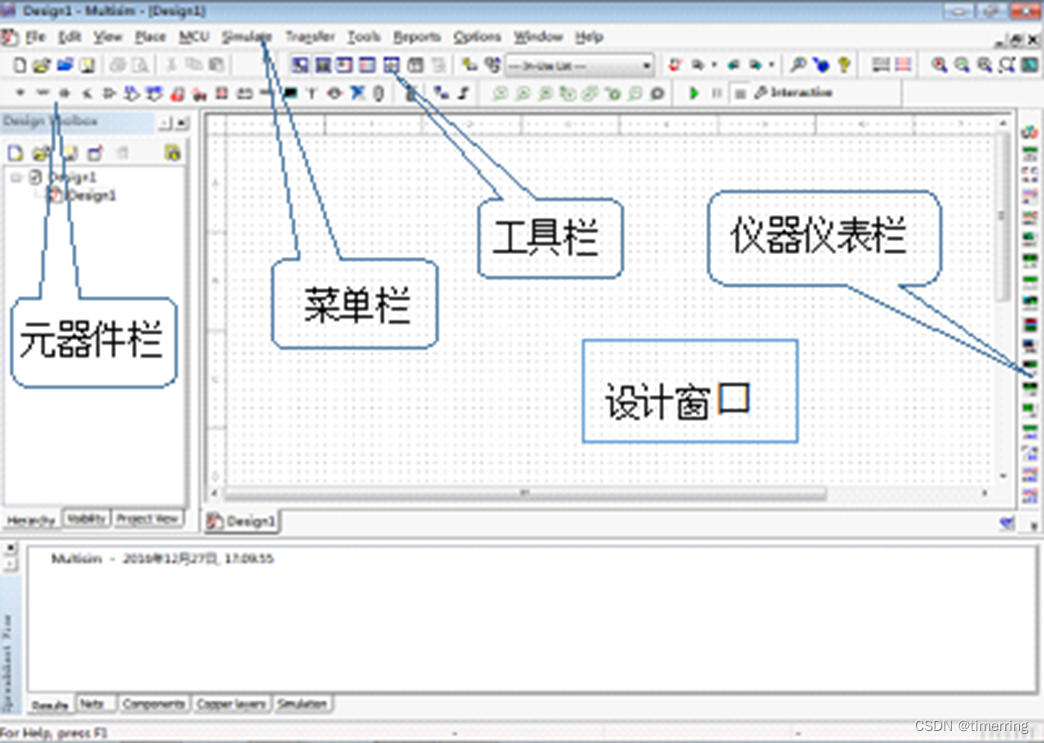

二、Multisim 14.0的界面

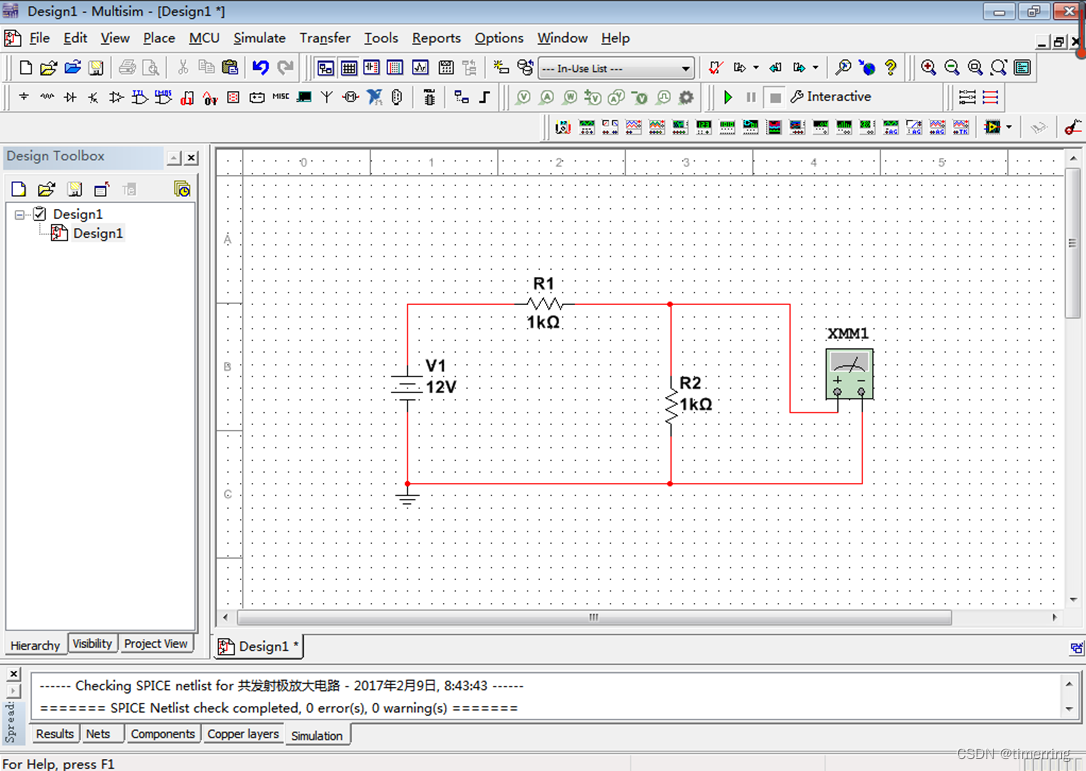

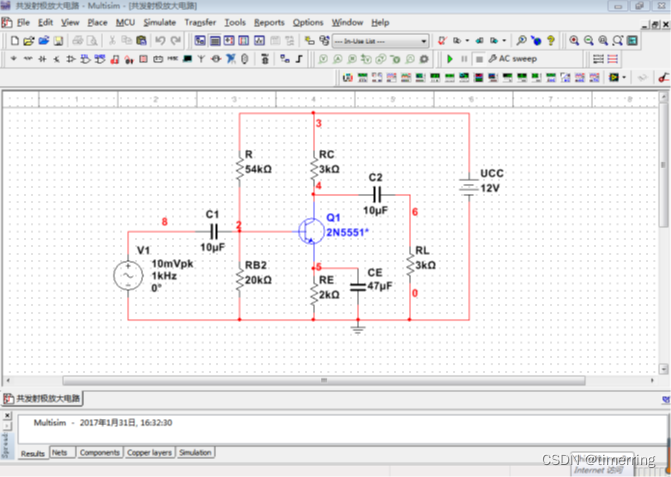

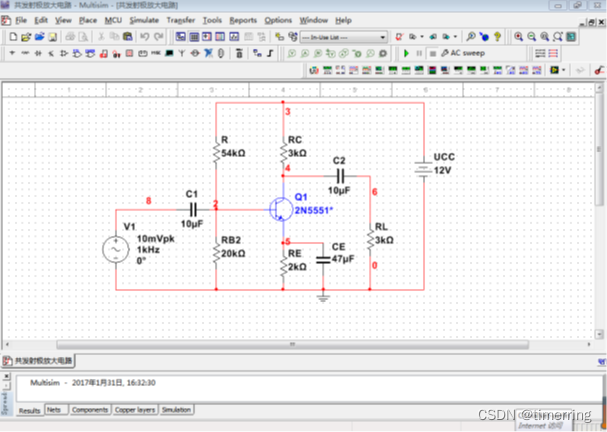

1.设计窗口

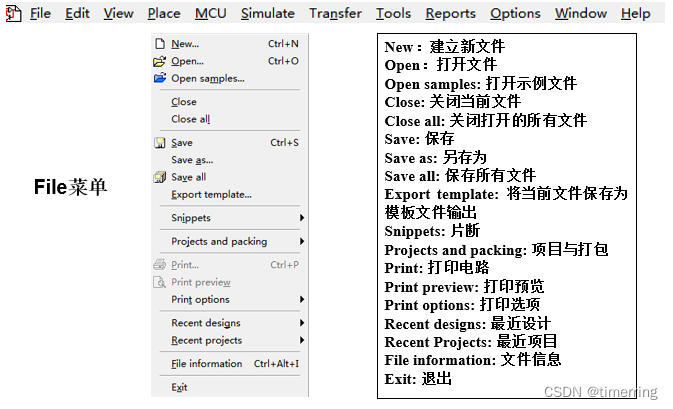

2.菜单栏
3.工具栏

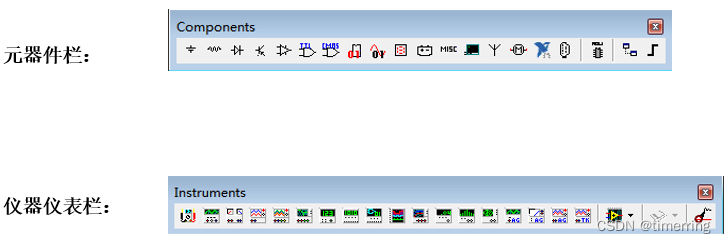

4.元器件栏和仪器仪表栏
三、元器件

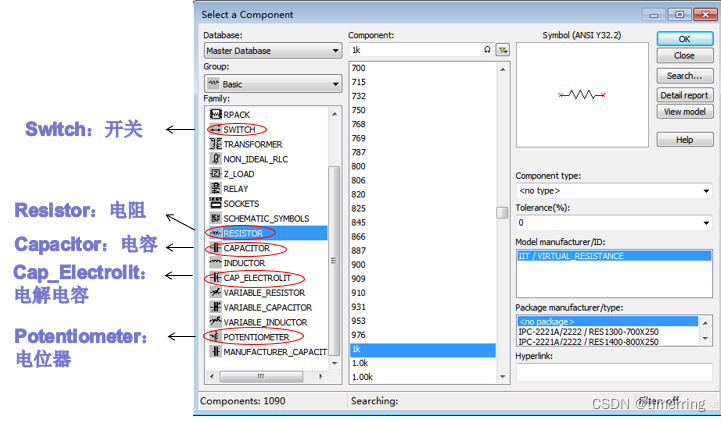

5.元器件-基本器件
电阻、电位器、电容、电解电容、开关等

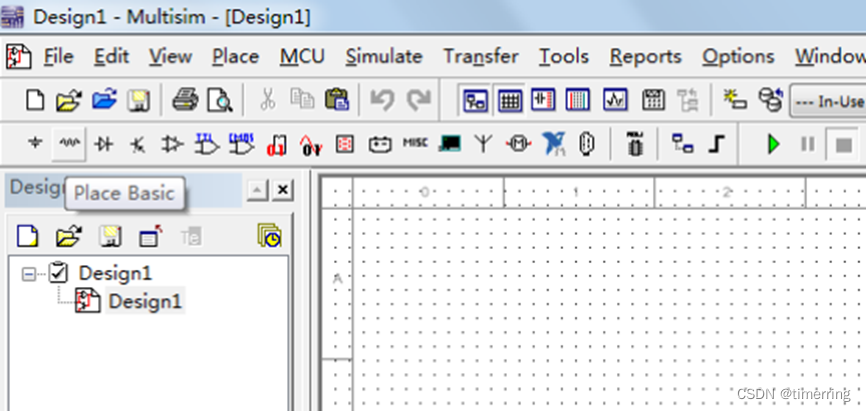

1）点击“Place Basic”（放置基本器件）
2）选择恰当的器件和参数
3）此时“Select a Component”窗口关闭，左单击鼠标将器件图标放置在电路图图纸的恰当位置上。
4）这时“Select a Component”窗口会再次弹出，如果不需要放置更多的元器件，关闭弹出的窗口。
6.元器件-电解电容
电解电容是具有“极性”的电容。使用的时候，电解电容的正极应与电源的“+”极相连， 负极应与电源的“-”极相连。

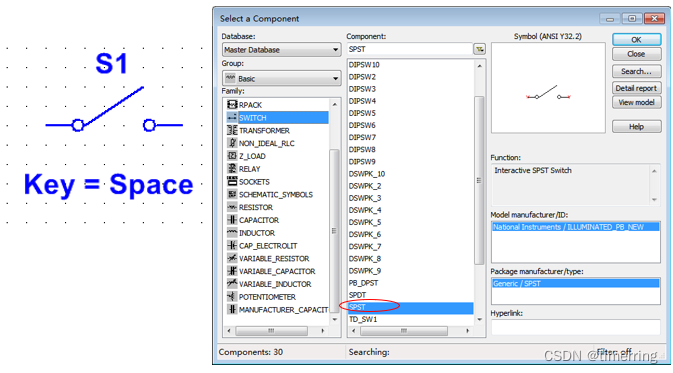

7.元器件-开关
选择SPST（单刀单掷开关）
使用鼠标或快捷键，可以让开关在“打开”和“闭合”两个状态之间切换。

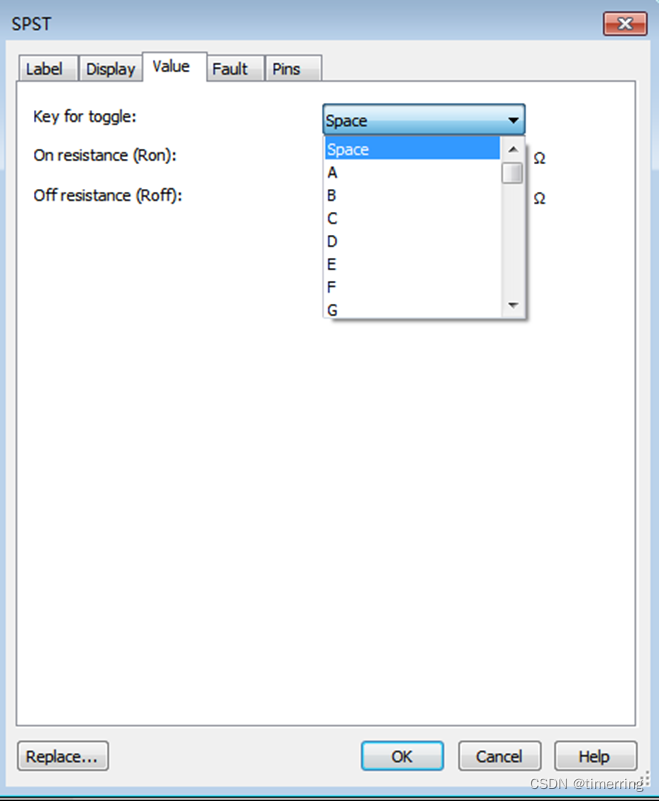

开关-修改快捷键

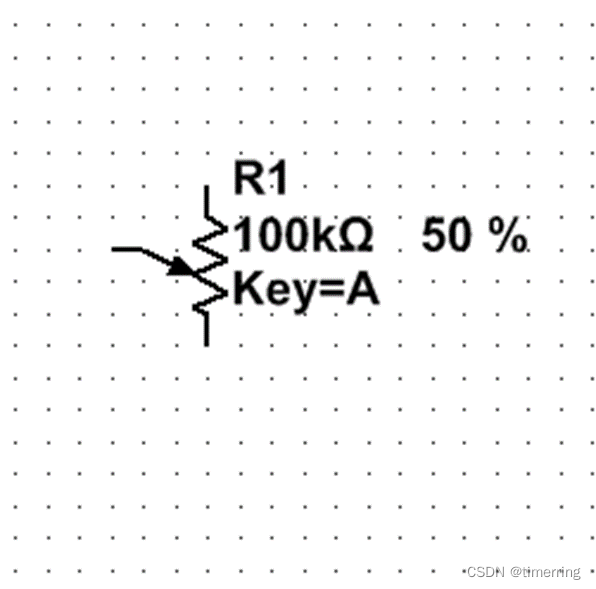

8.元器件-电位器
通过调节电位器，可以改变滑动端和两个固定端之间的电阻。

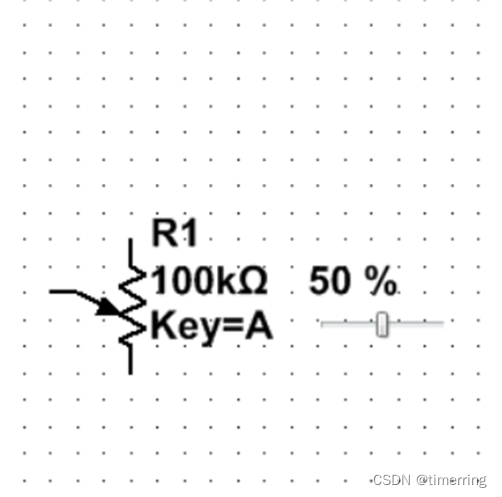

调节电位器-第一种方法
调节电位器-第二种方法
调节电位器-修改调节精度
电位器-修改快捷键

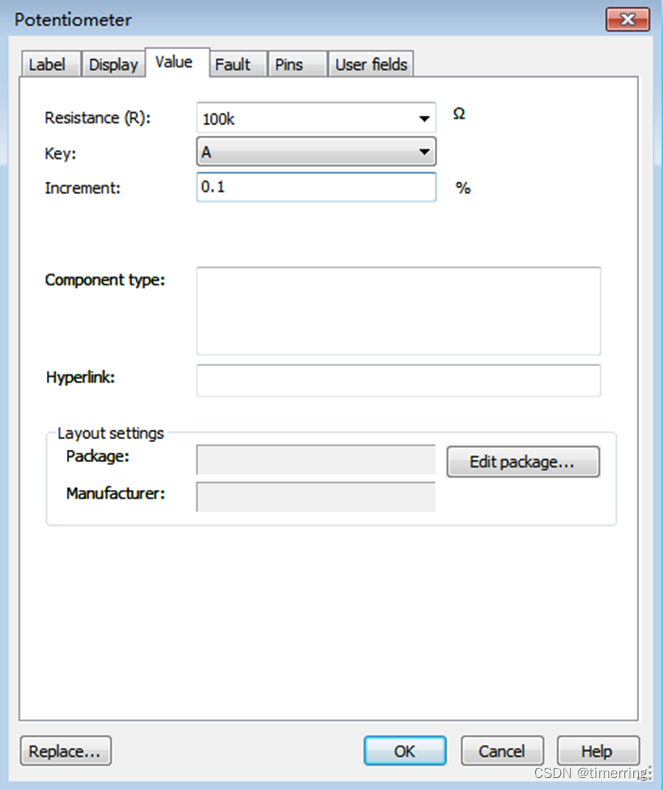

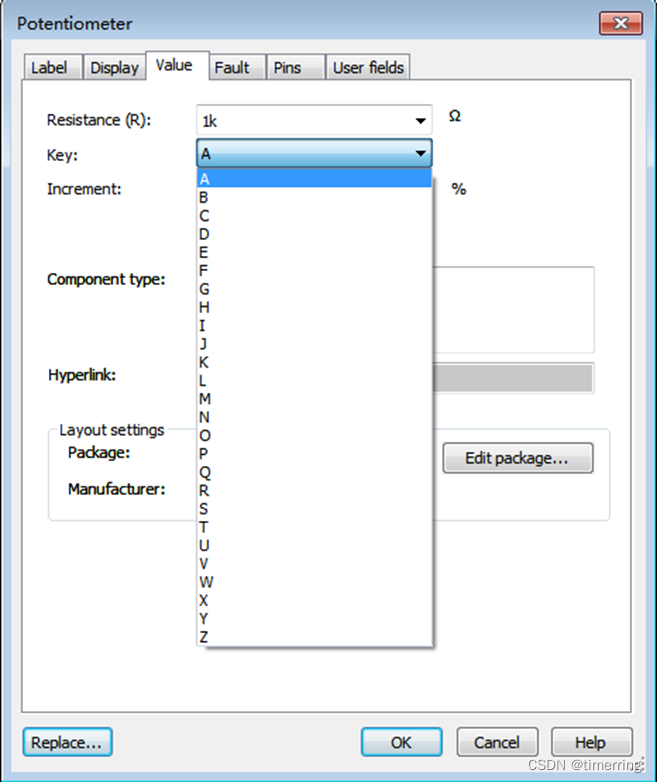

左双击电位器图标，在弹出的“Potentiometer”窗口中点击“Value”选项卡，在“Key：”后面的下拉菜单中选择快捷键，最后点击“OK”。
修改电阻、电位器的阻值
左双击元器件的图标，在弹出的窗口中点击“Value”选项卡，在“Resistance(R)：”后填写新的阻值，最后点击“OK”。

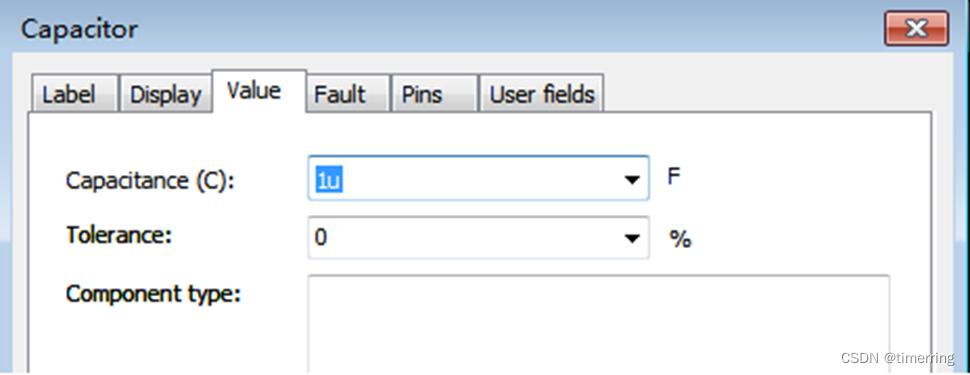

修改电容、电解电容的电容量

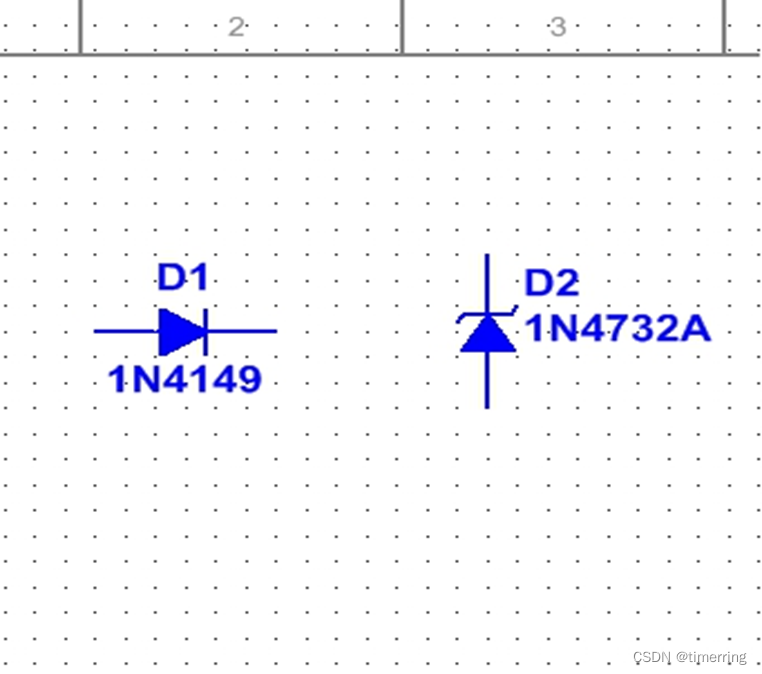

9.元器件-二极管和稳压二极管

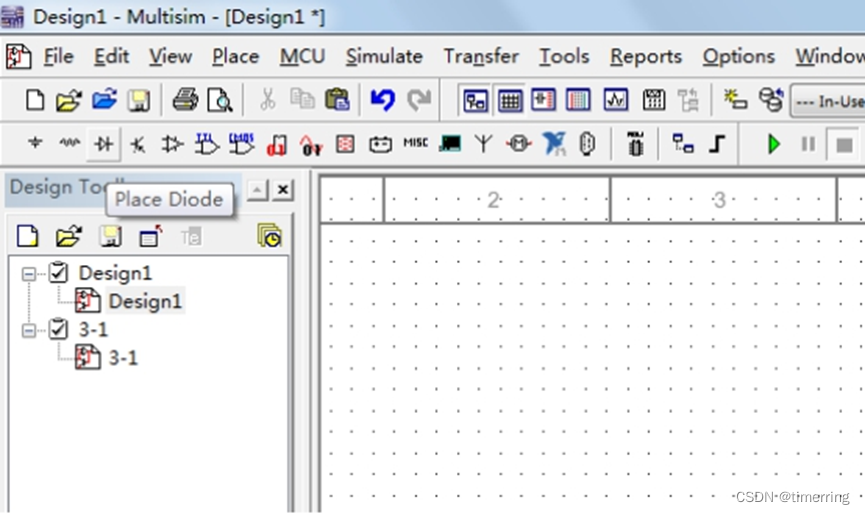

1）点击“Place Diode”（放置二极管）

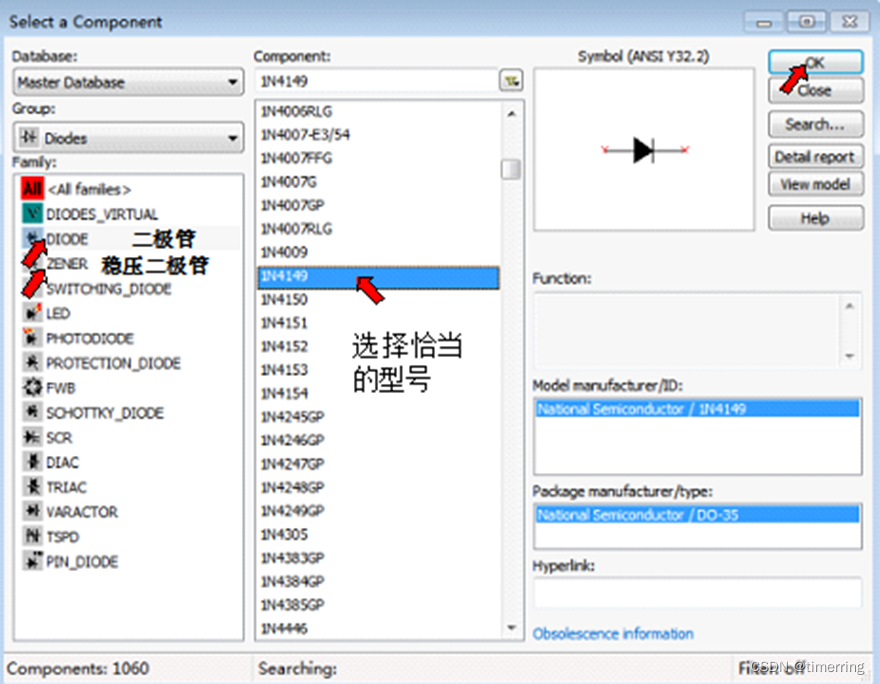

2）在弹出的“Select a Component”窗口中，点击“Diode”（二极管）或“ZENER”（稳压二极管），并选择恰当的型号，最后点击“OK”
3）此时“Select a Component”窗口关闭，左单击鼠标将器件图标放置在电路图图纸的恰当位置上。
4）这时“Select a Component”窗口会再次弹出，如果不需要放置更多的元器件，关闭弹出的窗口。
10.元器件-晶体管
双极型晶体管
1）点击“Place Transistor”（放置晶体管）
2）在弹出的“Select a Component”窗口中，选择恰当的器件和型号，最后点击“OK”。
3）此时“Select a Component”窗口关闭，左单击鼠标将器件图标放置在电路图图纸的恰当位置上。
4）这时“Select a Component”窗口会再次弹出，如果不需要放置更多的元器件，关闭弹出的窗口。

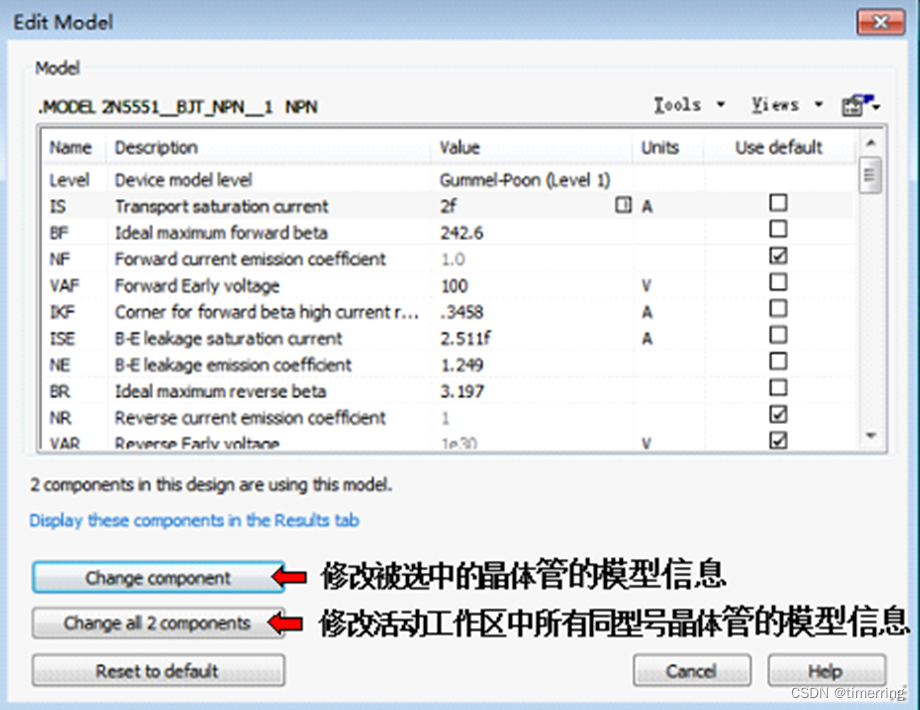

元器件-晶体管-修改模型

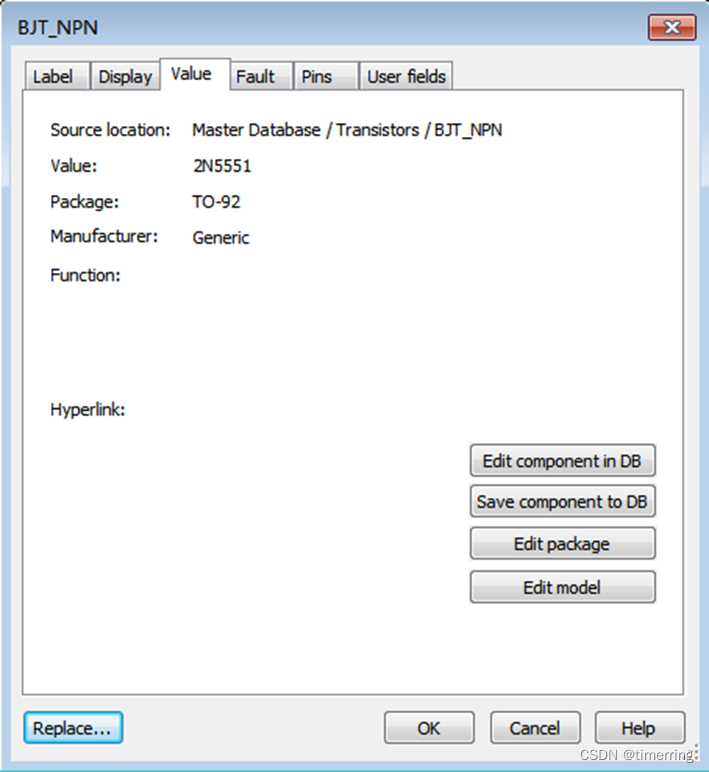

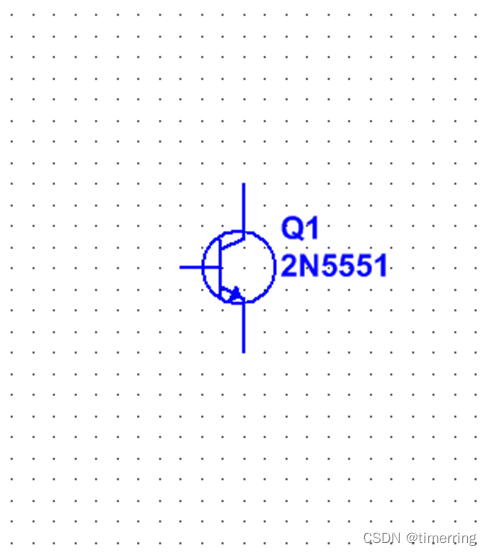

1）左双击晶体管2N5551的图标，在弹出的“BJT_NPN”窗口中点击“Value”选项卡，再点击“Edit Model”
2)在弹出“Edit Model”窗口中修改模型的相关信息
3)点击“Change component”或者“Change all n components”按钮

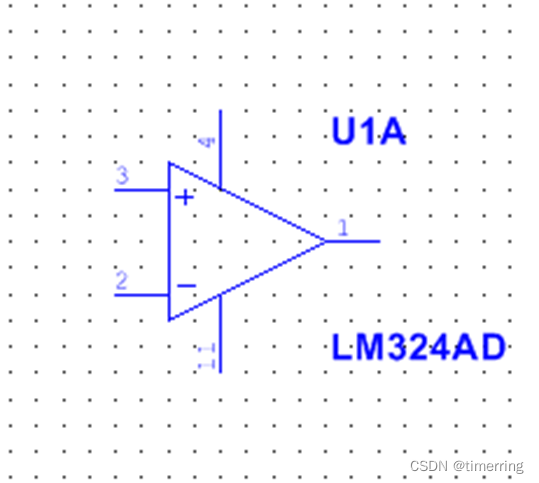

11.元器件-集成运算放大器
集成运算放大器简称运放，是一种高增益、高输入阻抗、低输出阻抗的直接耦合放大器。

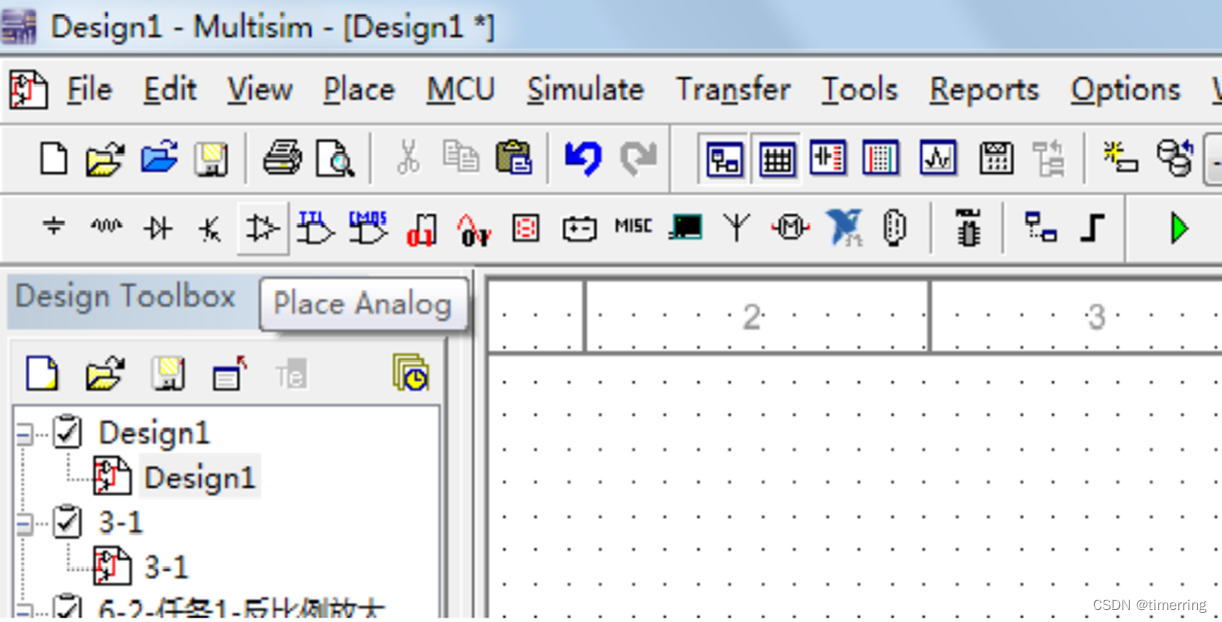

1)点击“Place Analog”（放置模拟元器件）
2)在弹出的“Select a Component”窗口中，点击“OPAMP”，并选择恰当的器件（这里我们以LM324AD为例），最后点击“OK”。

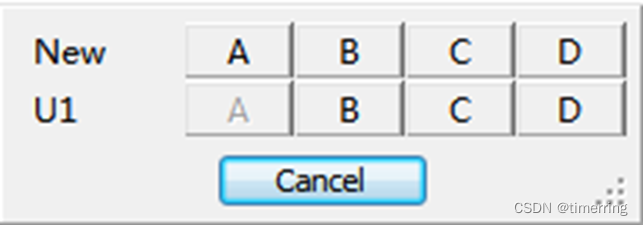

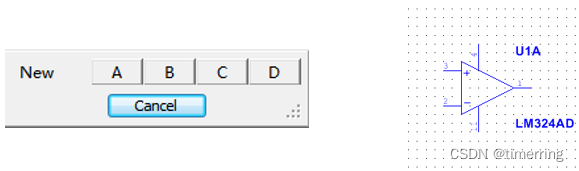

3)此时“Select a Component”窗口关闭。由于LM324AD由4个集成运放构成（分别用字母A、B、C和D来表示），此时屏幕上会出现左下图所示的选择窗口。点击A，B，C或D，选择LM324AD中的一个运放。
4)集成运放选择窗口再次跳出。点击“U1”后面的字母，可以选择在电路图图纸上放置标志符为“U1”的LM324AD中的其它集成运放。若点击“New”后面的字母，则可放置新的LM324AD中的集成运放。如果不需要放置更多的集成运放，点击“Cancel”关闭窗口。
5)这时“Select a Component”窗口会再次弹出，如果不需要放置更多的元器件，关闭弹出的窗口。
12.元器件-交、直流电压源和“地”

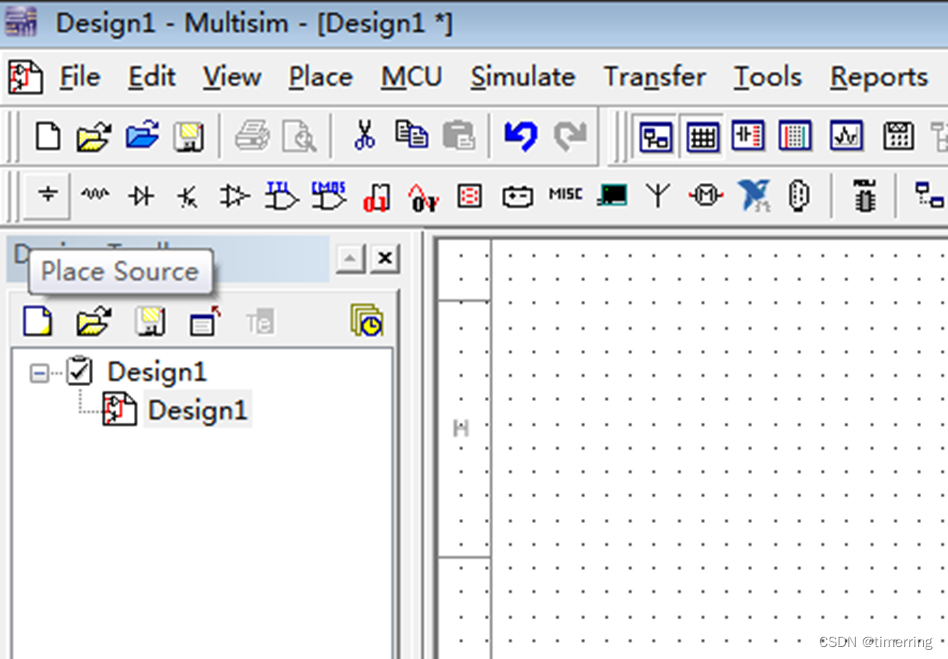

1)点击“Place Source”（放置电源）
直流电压源

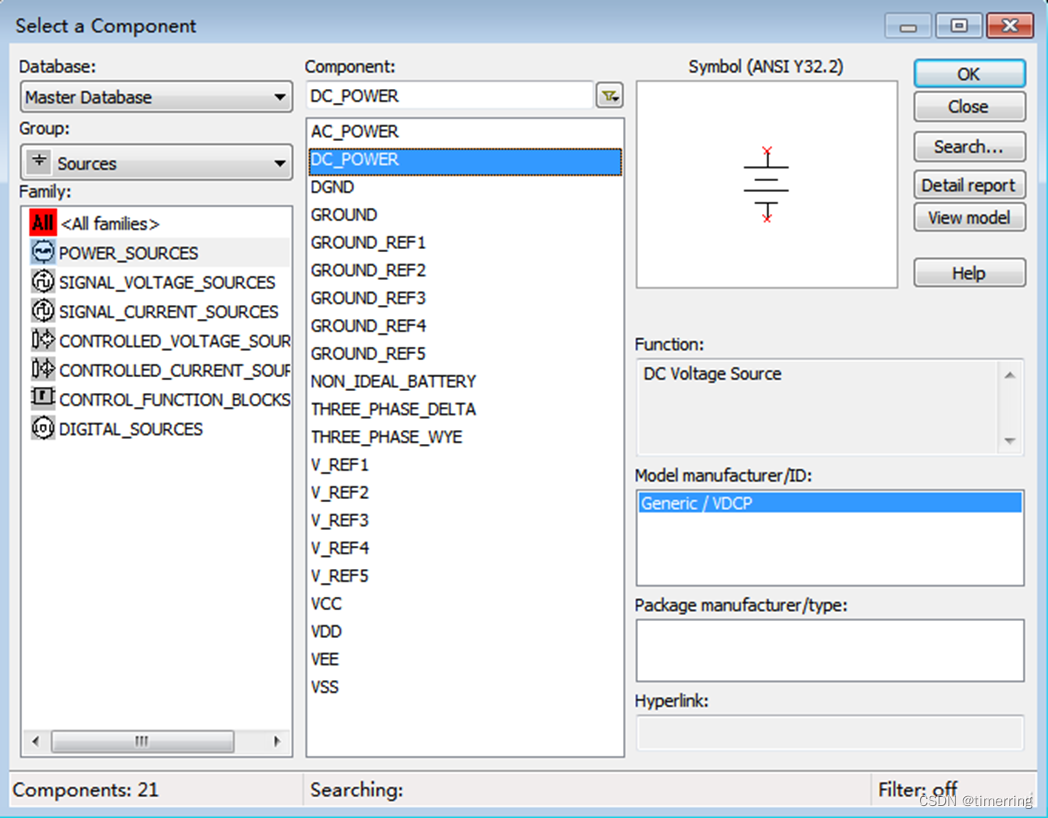

选择“POWER_SOURCES”，点击“DC_POWER”，最后点击“OK”

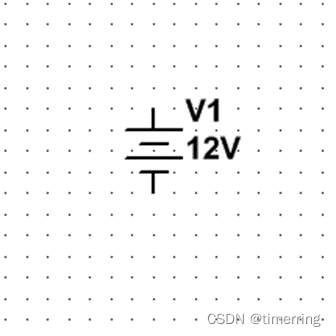

此时“Select a Component”窗口关闭，左单击鼠标将直流电压源图标放置在电路图图纸的恰当位置上。这时“Select a Component”窗口会再次弹出，如果不需要放置更多的元器件，关闭弹出的窗口。

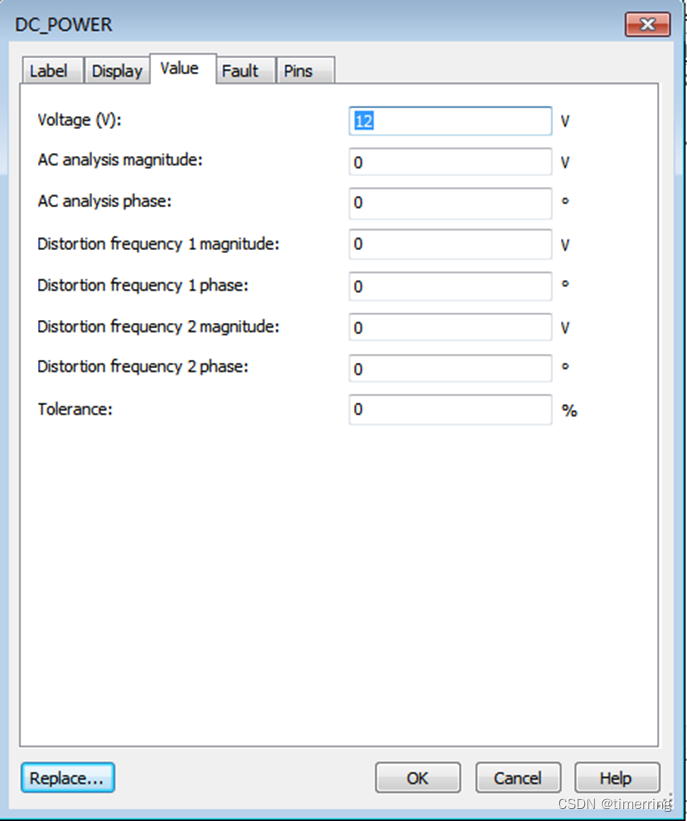

直流电压源-修改电压值
左双击直电压源图标，在弹出的“DC_POWER”窗口中点击“Value”选项卡，在“Voltage(V)：”后填写新的电压值，最后点击“OK”

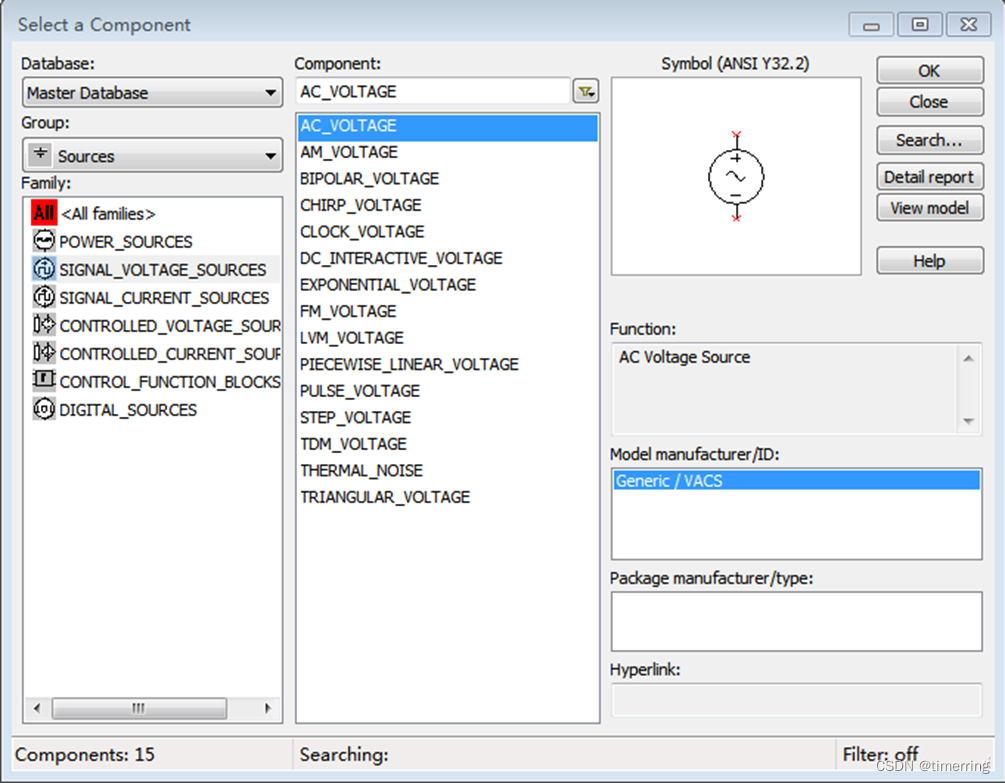

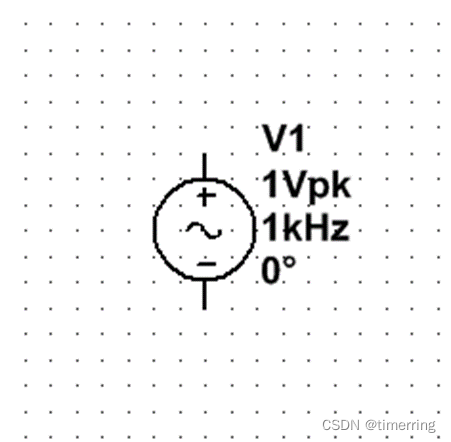

交流电压源
此时“Select a Component”窗口关闭，左单击鼠标将交流电压源图标放置在电路图图纸的恰当位置上。这时“Select a Component”窗口会再次弹出，如果不需要放置更多的元器件，关闭弹出的窗口。

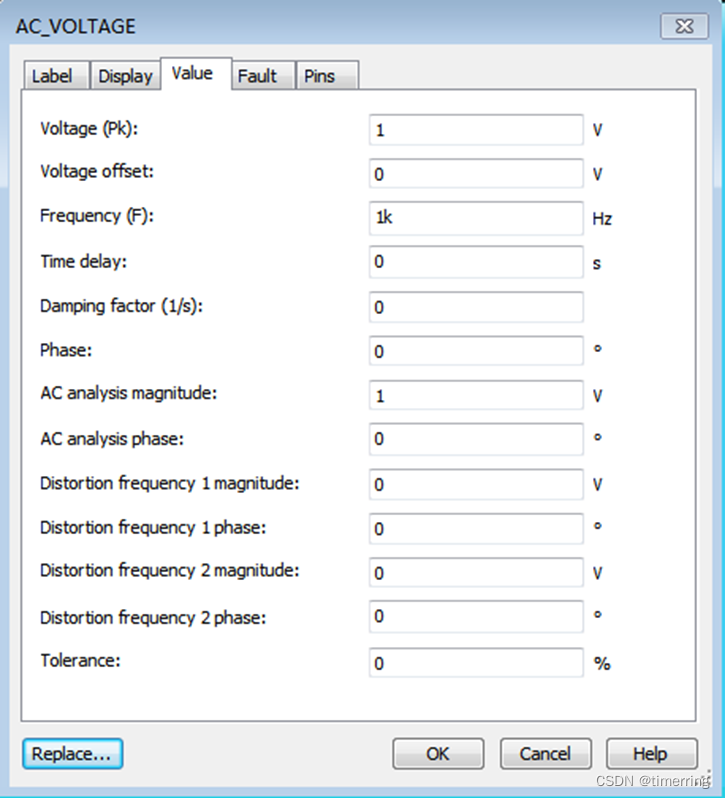

交流电压源-修改电压幅值和频率
左双击交流电压源图标，在弹出的“AC_VOLTAGE”窗口中点击“Value”选项卡，在“Voltage(Pk)：”后填写新的电压幅值，在“Frequency(F)：”后填写新的频率，最后点击“OK”

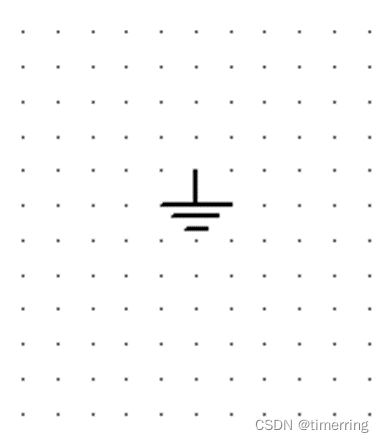

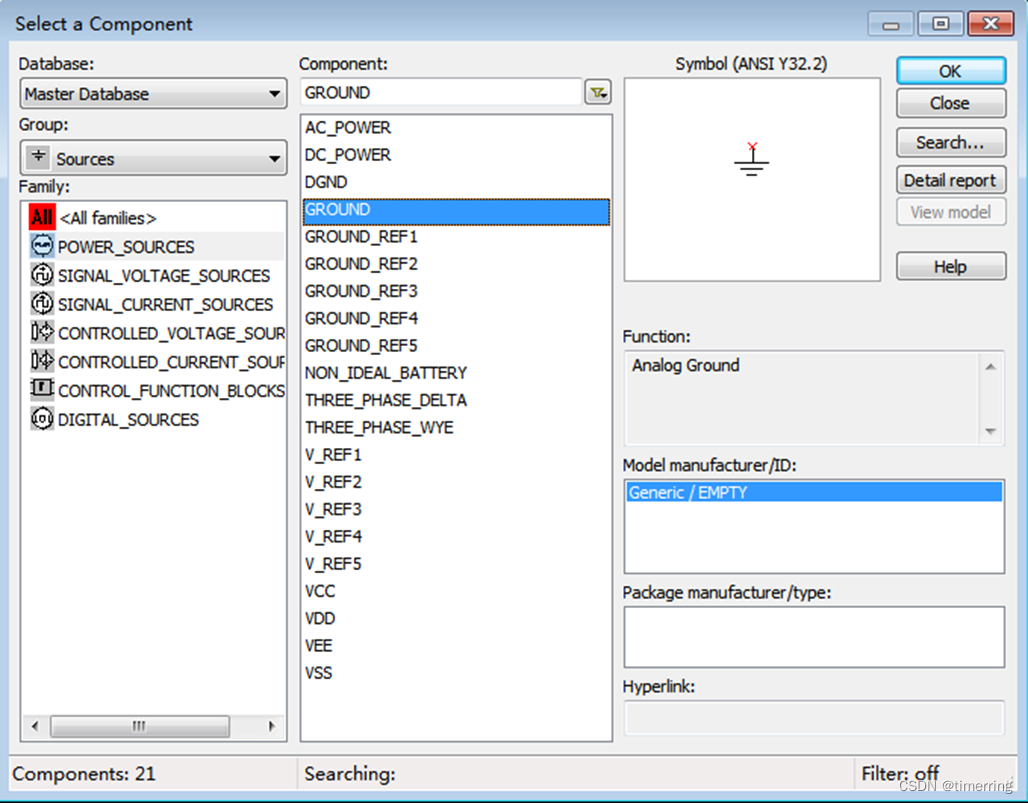

地
此时“Select a Component”窗口关闭，左单击鼠标将“地”的图标放置在电路图图纸的恰当位置上。这时“Select a Component”窗口会再次弹出，如果不需要放置更多的元器件，关闭弹出的窗口。
四、元器件基本操作

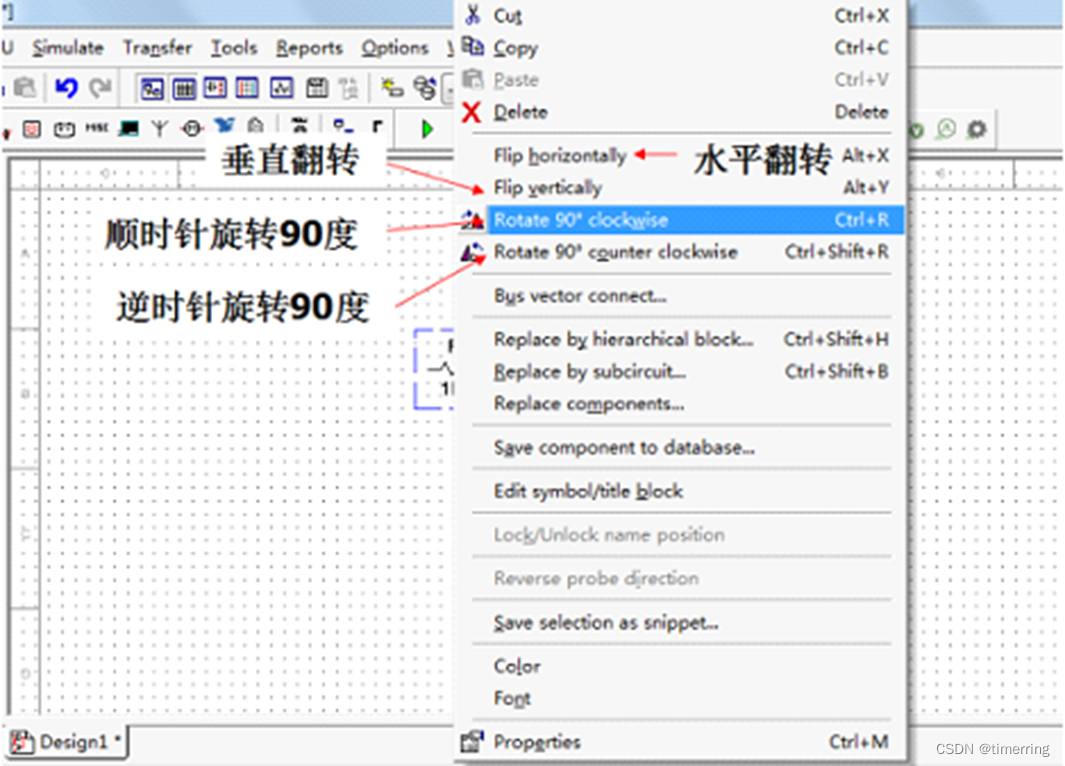

13.元器件的旋转
右单击元器件图标，并点击弹出菜单中的恰当按钮。

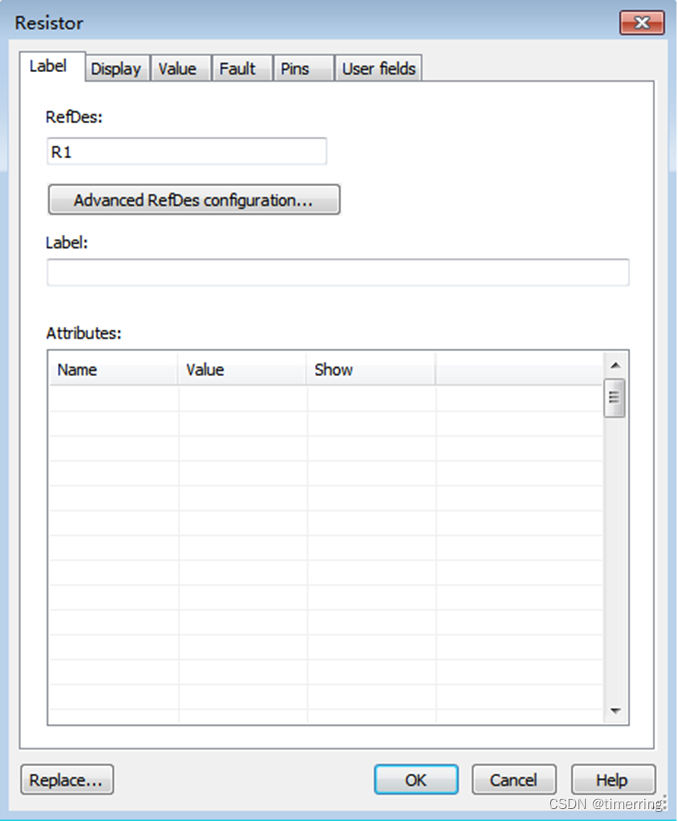

14.修改元器件的标志符
左双击元器件图标，在弹出的窗口中点击“Label”选项卡，并在“RefDes：”下填写新的标志符，最后点击“OK”
15.删除元器件
选中元器件，再按“Delete”键即可。
16.器件的连接

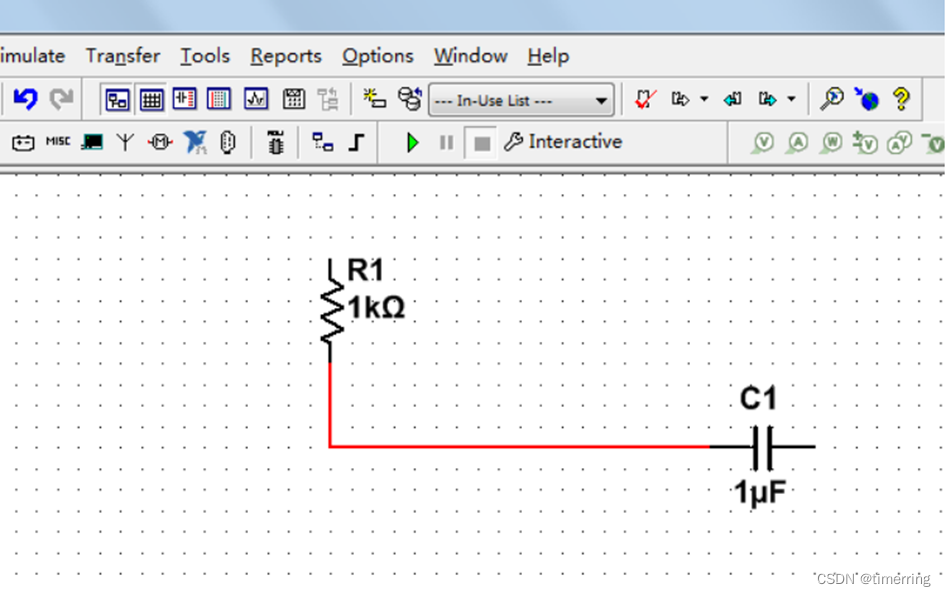

将鼠标指针悬停在第一个元器件的引脚上，单击鼠标左键并拖动光标，在导线需要拐弯处单击鼠标，则该点被固定下来，导线可以在该点处转折，到达终点引脚时，单击左键完成连接。
17.删除导线
左单击导线，再按“Delete”键即可。
五、仪器仪表
万用表、函数发生器、双踪示波器等。
18.万用表

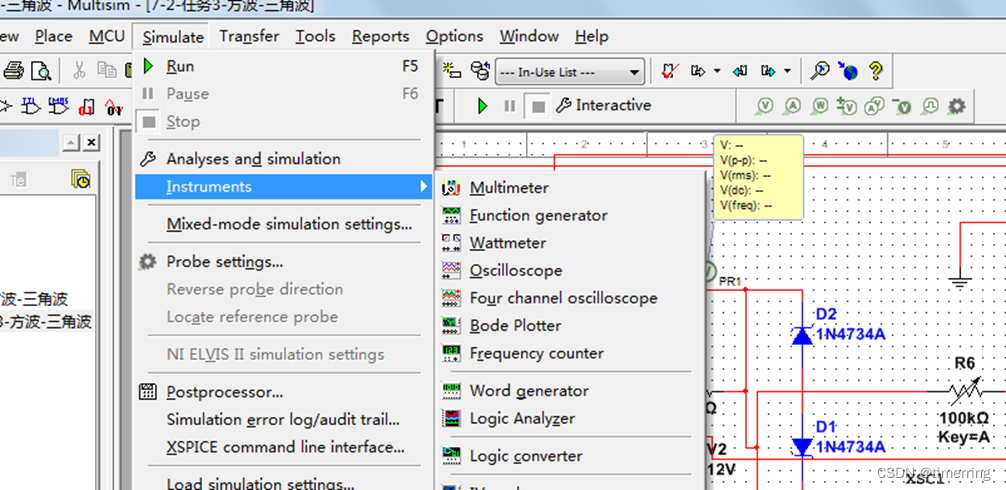

点击菜单栏中的“Simulate” “Instruments” “Multimeter”
直接点击仪器仪表栏中的“Multimeter”按钮
万用表参数设置窗口
19.函数发生器

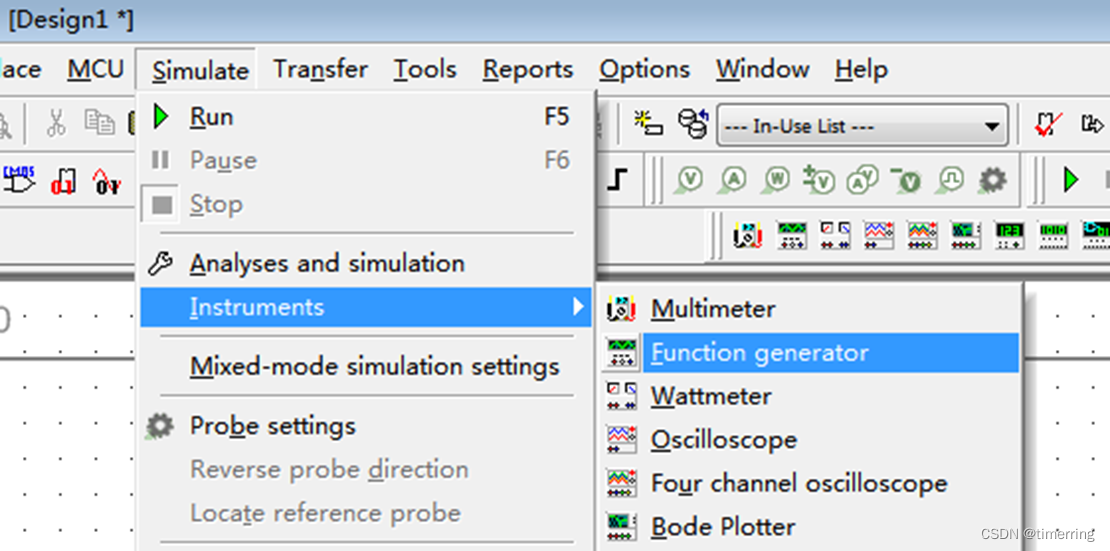

点击菜单栏中的“Simulate” “Instruments” “Function generator”

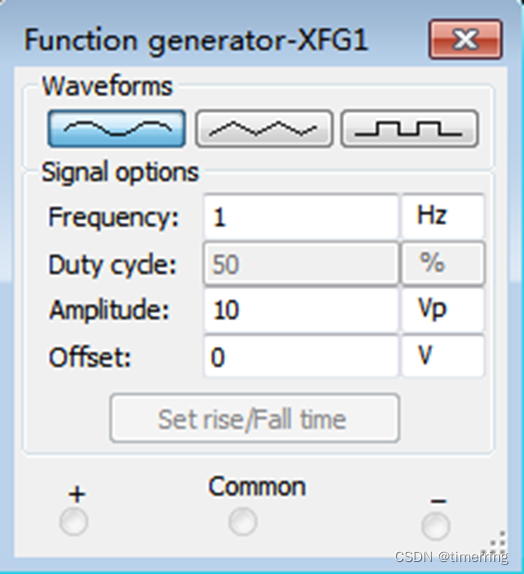

函数发生器设置窗口
“Waveforms”项中的三个按钮用于选择输出电压的波形，从左到右分别为正弦波、三角波和方波
“Signal options”项中
Frequency：设置输出电压的频率
Duty cycle：设置方波和三角波的占空比
Amplitude：设置输出电压的幅度
Offset：设置输出电压的偏置值，即输出电压中的直流成分的大小。

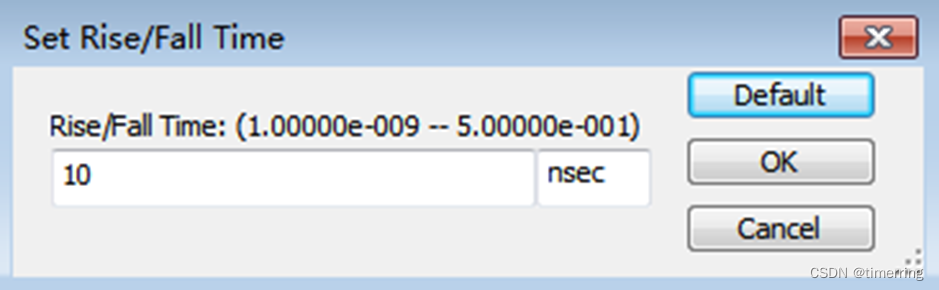

“Set rise/Fall Time”按钮用来设置方波的上升和下降时间。
单击该按钮，将出现右下图所示的窗口。在该窗口中设置上升和下降时间之后点击“OK”按钮完成设置。点击“Default”按钮则恢复默认设置。点击“Cancel”按钮将取消设置。
20.双踪示波器

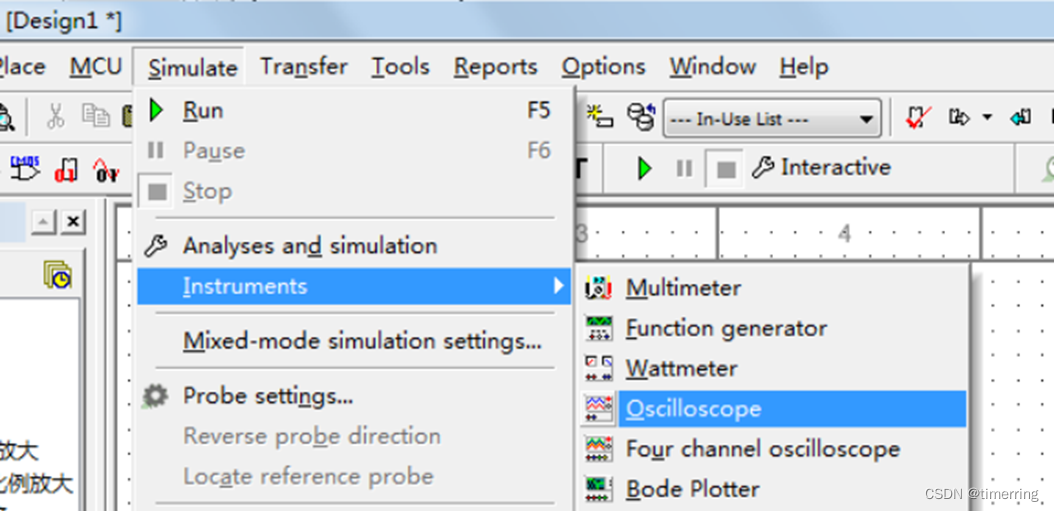

点击菜单栏中的“Simulate” “Instruments” “Oscilloscope”

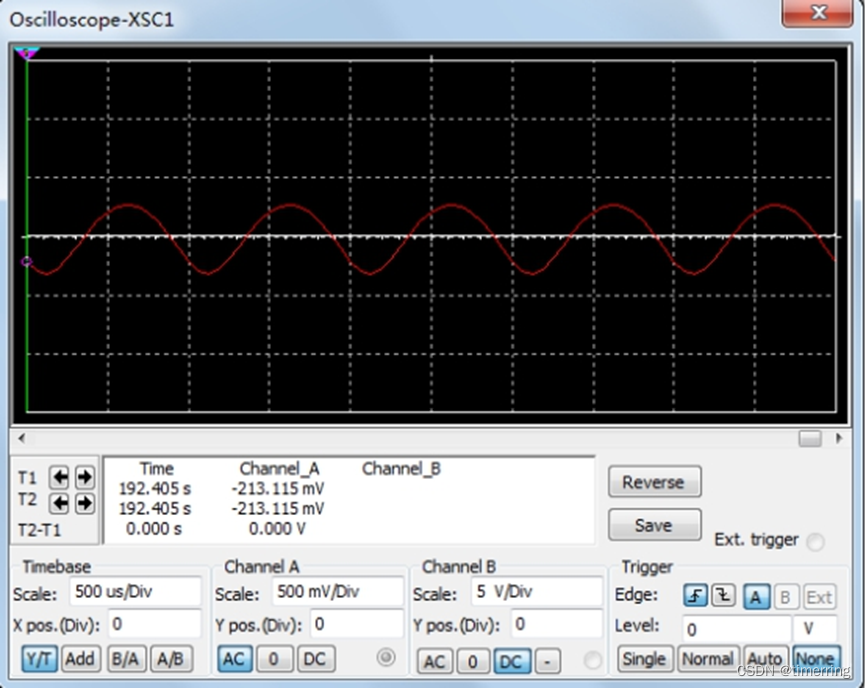

示波器的面板
“Timebase”项
Scale：设置X轴方向每格代表的时间。
Y/T按钮：X轴显示时间刻度，Y轴显示电压信号的幅度
“Channel A”项和“Channel B”项
Scale：设置Y轴方向每格代表的电压数值
输入方式：
光标及数据区
要显示波形读数的精确值时，可用鼠标将垂直光标拖到需要读取数据的位置
注意

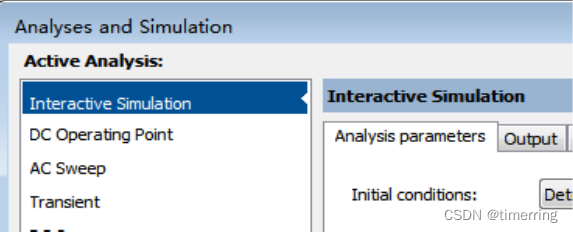

用万用表和双踪示波器观察仿真结果时，将仿真方式选为“Interactive Simulation”

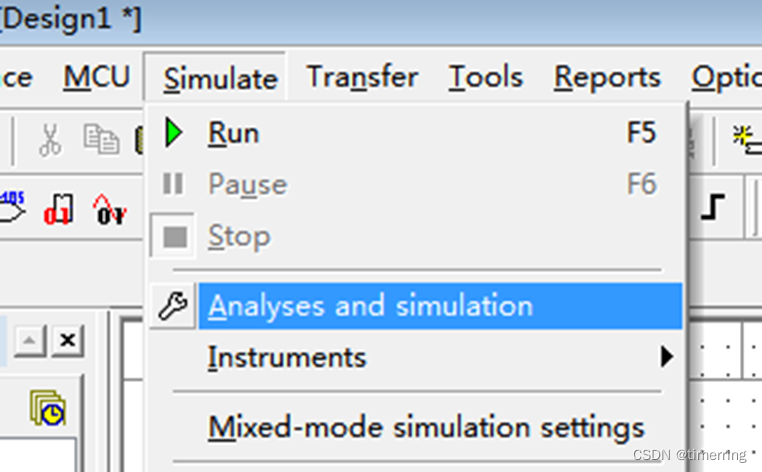

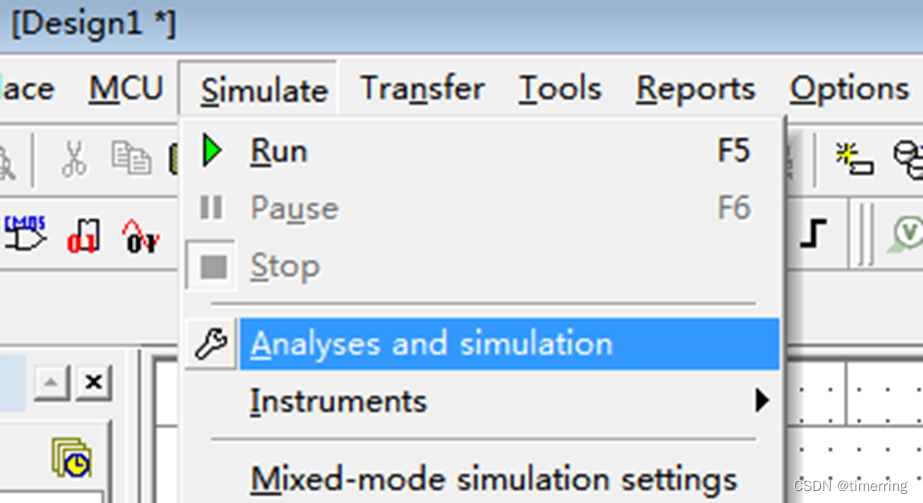

点击菜单栏中的“Simulate” “Analyses and simulation”
在弹出的窗口中的“Active Analysis”列表框中选择“Interactive Simulation”
六、电路原理图的建立与仿真
1)设置工作环境

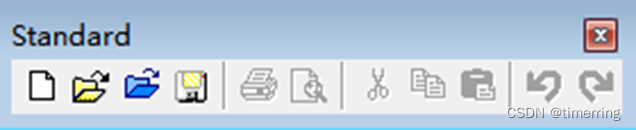

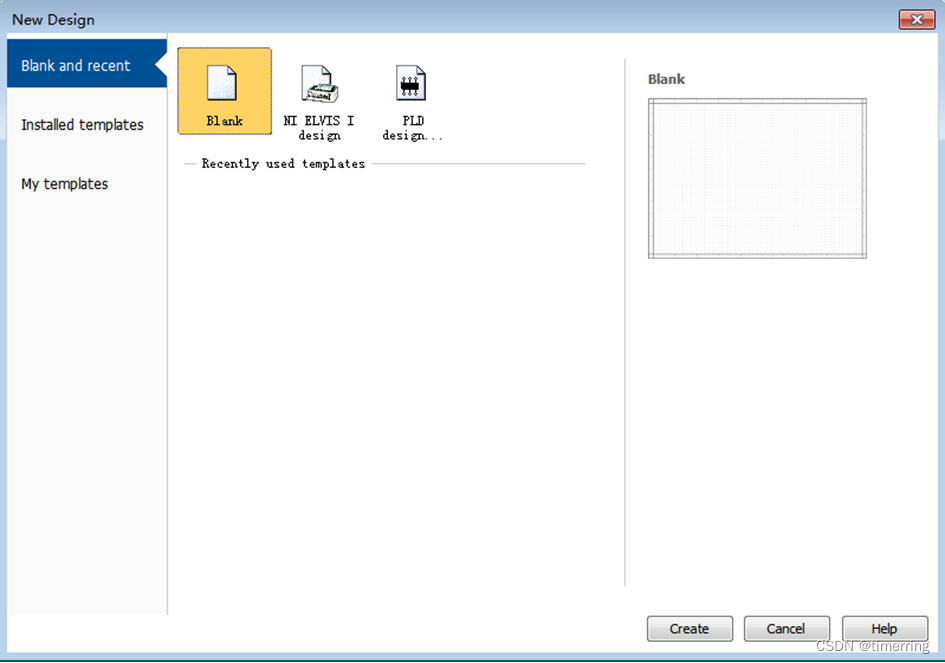

点击标准工具栏中的“新建文件”按钮。在弹出的“New Design”窗口中选择“Blank and recent” “Blank”，最后点击“Create”。

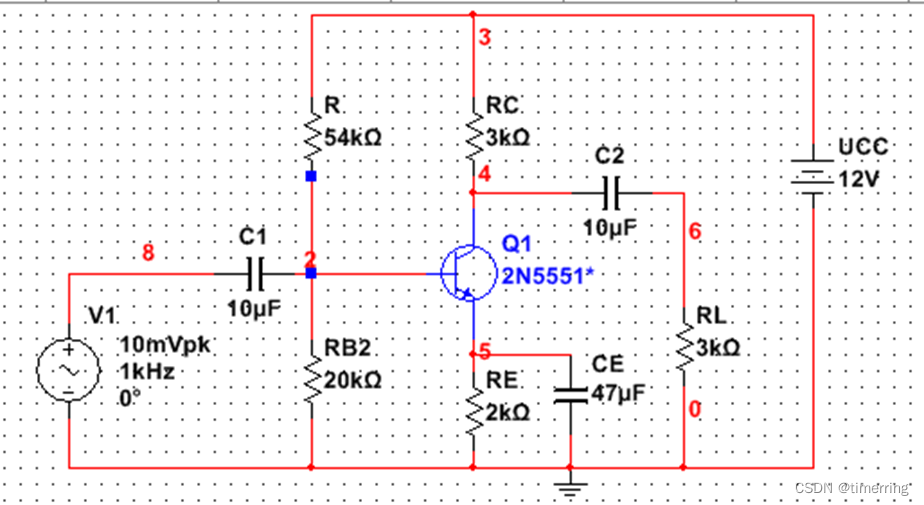

2)按照前面介绍的方法，在电路图图纸上绘制电路图。
3)点击标准工具栏中的“保存文件”按钮。将文件保存为“串联分压电路.ms14”。

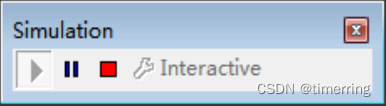

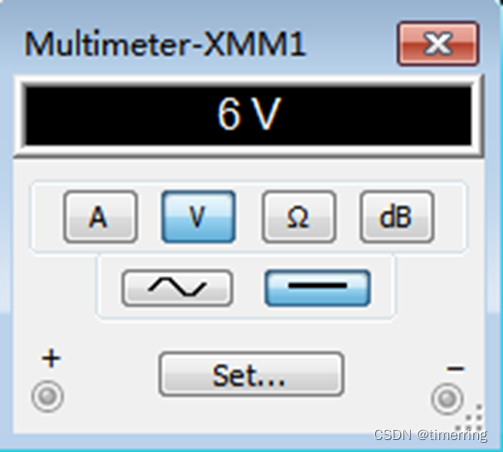

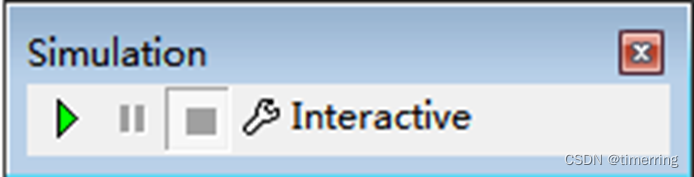

4)点击仿真工具栏中的“运行仿真”按钮，开始仿真。左双击万用表图标，在弹出的万用表参数设置窗口中可看到测量的电压值。
5)点击仿真工具栏中的“停止仿真”按钮，停止仿真
七、基本分析方法
21.直流工作点分析
直流工作点分析用于测量电路的静态工作点

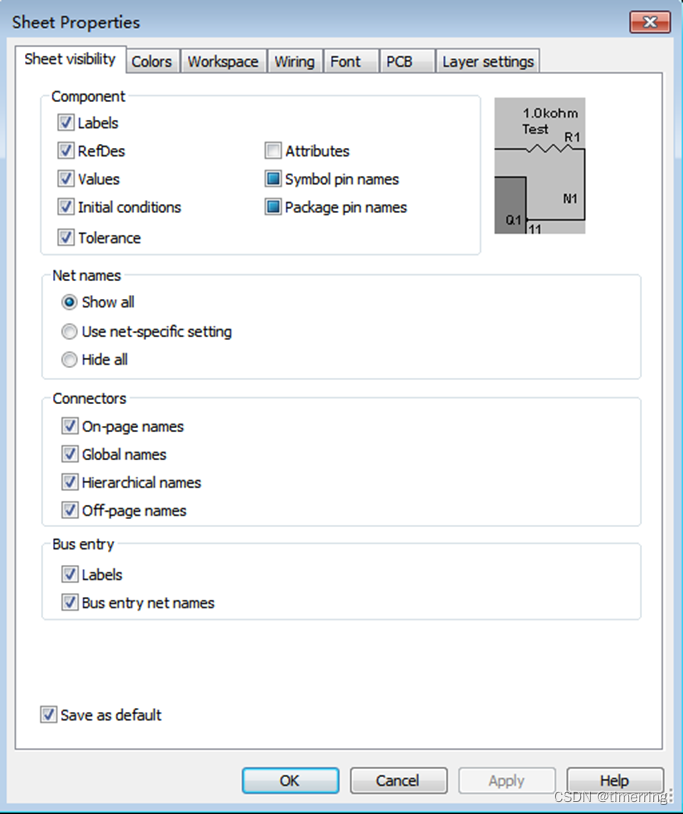

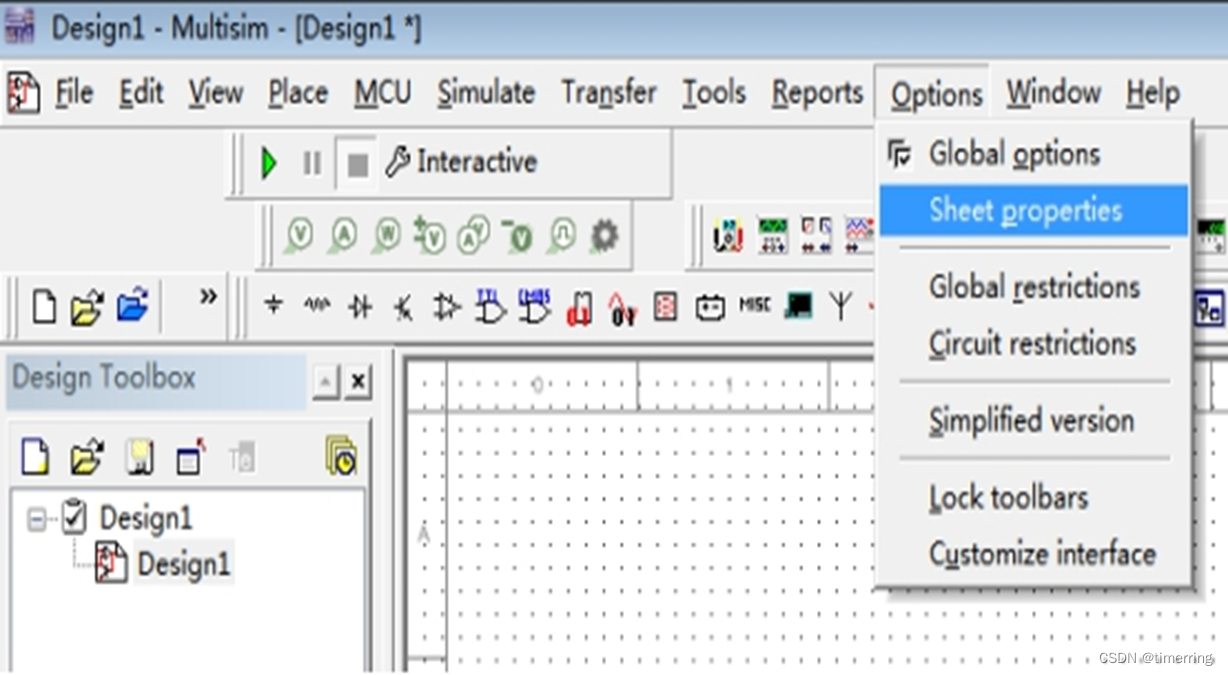

如果电路图上没有显示节点号，点击菜单栏中的“Options” “Sheet properties”，这时“Sheet properties”窗口弹出。点击“Sheet visibility”选项卡，选择“Net names”栏中的“Show all”选项，最后点击“OK”。
1)点击菜单栏中的“Simulate” “Analyses and simulation”

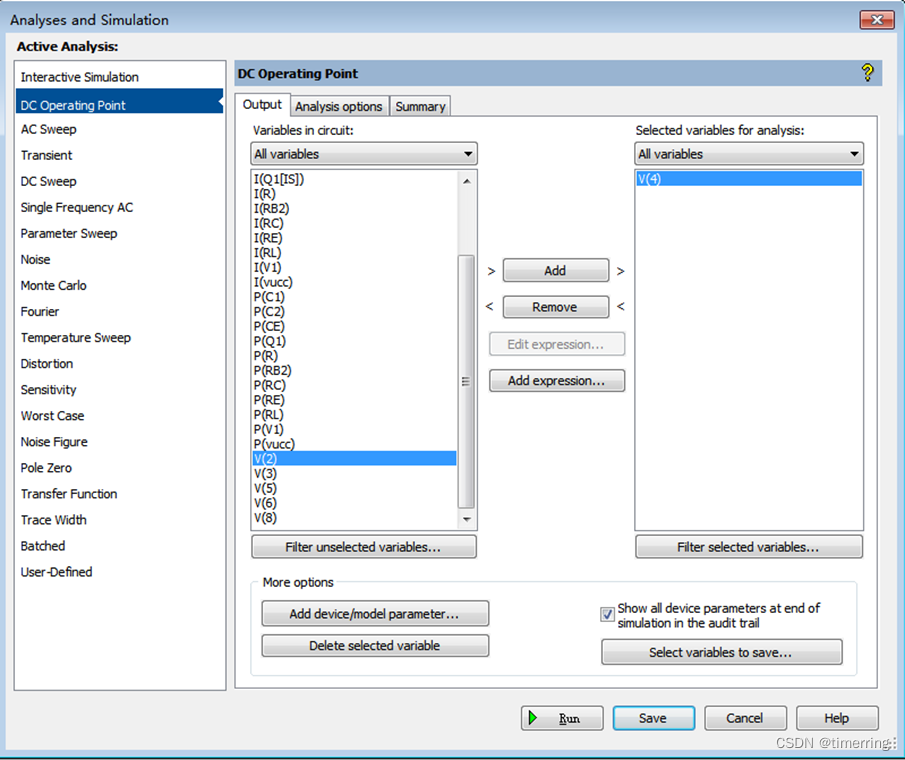

2)选择“DC Operating Point”，点击“Output”（输出）选项卡。
3)在“Variables in circuit”(电路中的变量)列表中列出了所有可选的输出变量。选中用于分析的输出变量，点击“Add”（添加）按钮，即可将其加入“Selected variables for analysis”(选中用于分析的变量)列表中
4)单击“Remove”(删除)按钮，可以将不需要显示的变量移回“Variables in circuit”栏中。
5)点击“run”运行按钮即可开始仿真

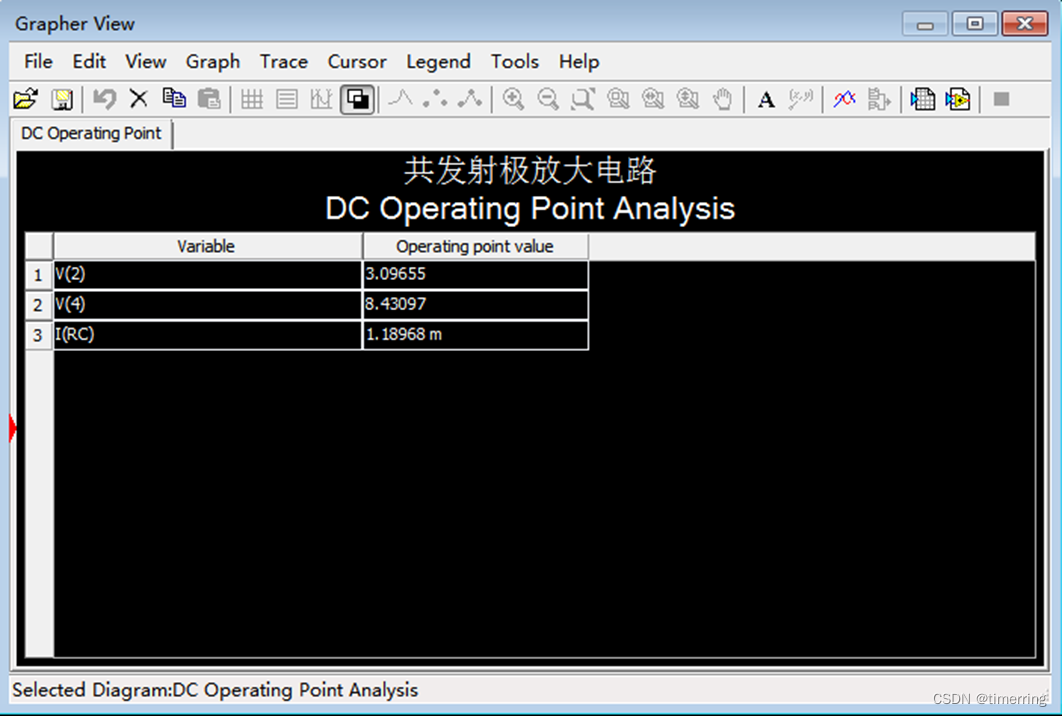

“Grapher View”窗口将弹出，显示仿真结果

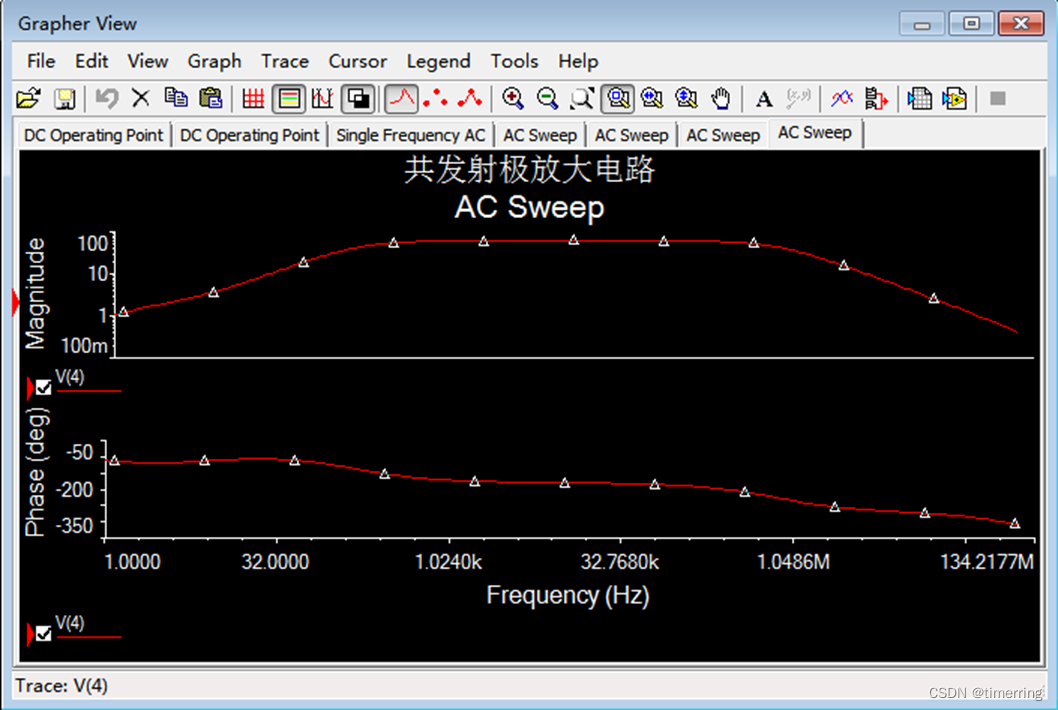

22.交流分析
交流分析用于在一定频率范围内计算电路的频率响应。在进行交流分析之前，电路中至少要有一个交流电源。
1)点击菜单栏中的“Simulate” “Analyses and simulation”

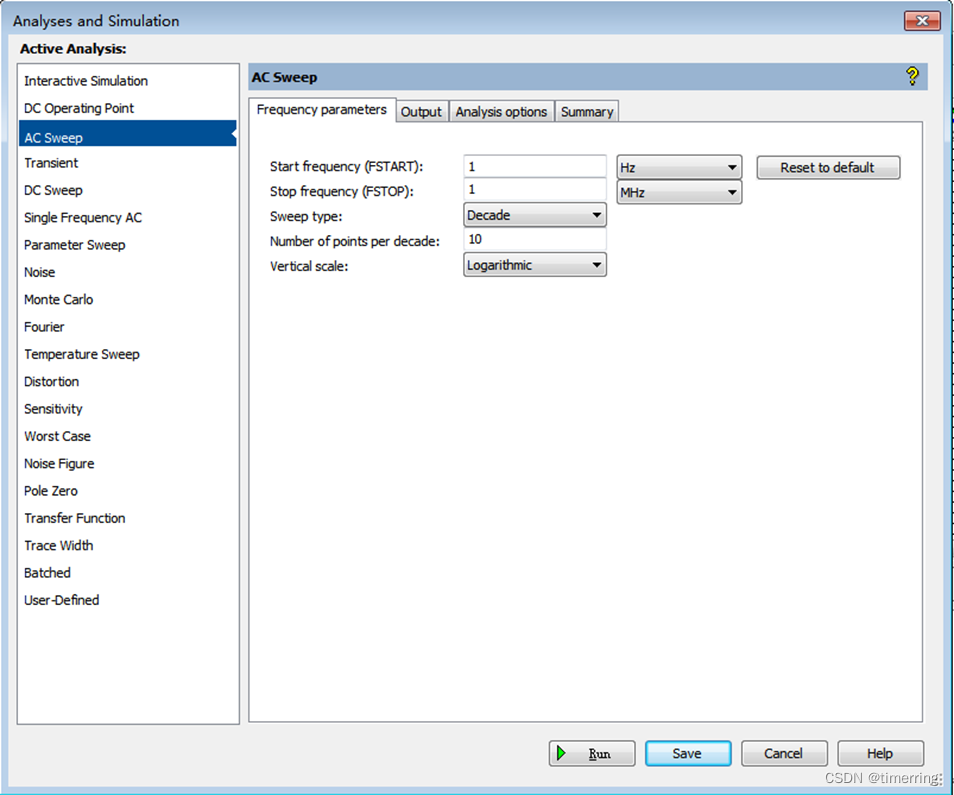

2)选择“AC Sweep”，点击“Frequency parameters”(频率参数)选项卡。

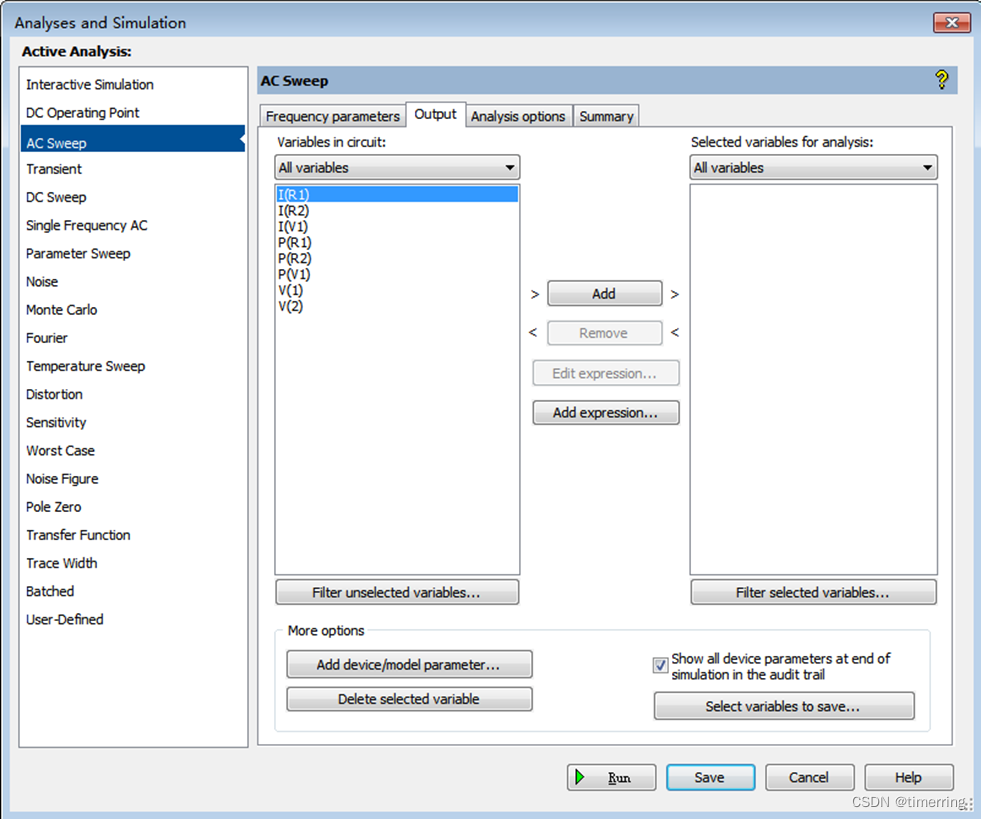

3)在“Output”（输出）选项卡中设置输出变量，方法与直流工作点分析相同。
4)点击“run”运行按钮即可开始仿真

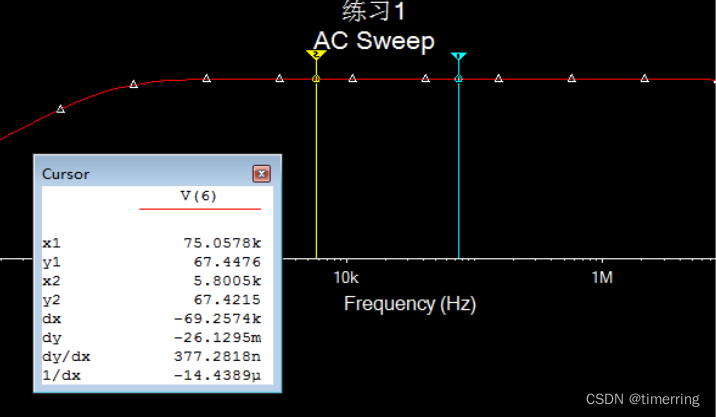

“Grapher View”窗口将弹出，显示仿真结果

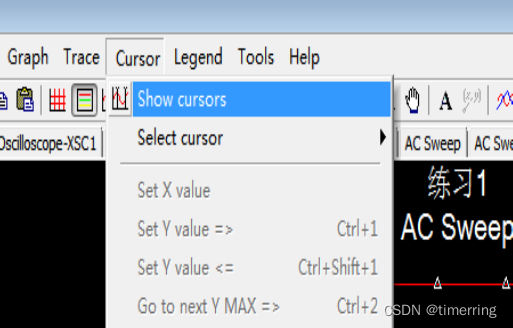

显示光标

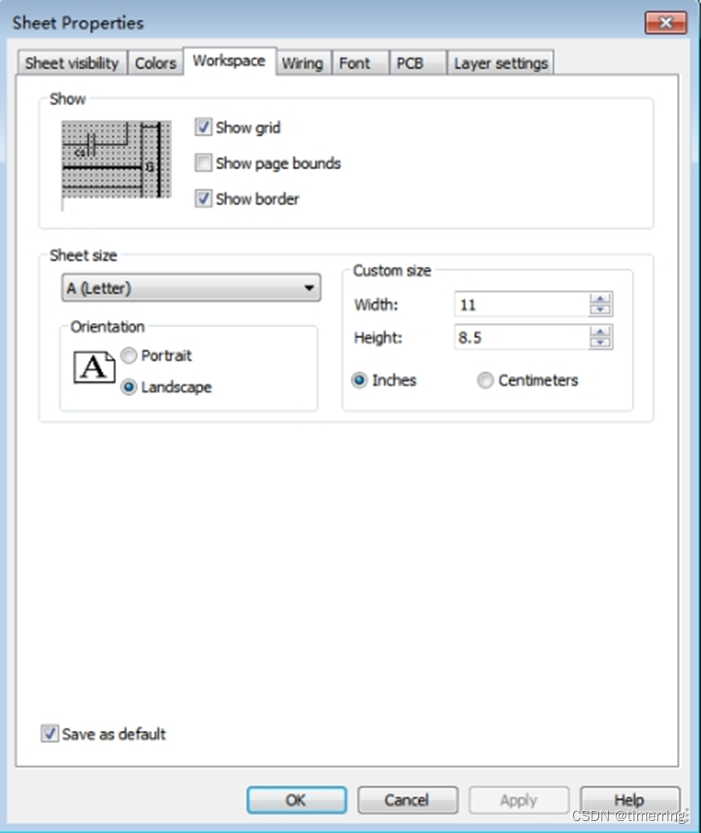

设置电路图图纸的尺寸
