概述

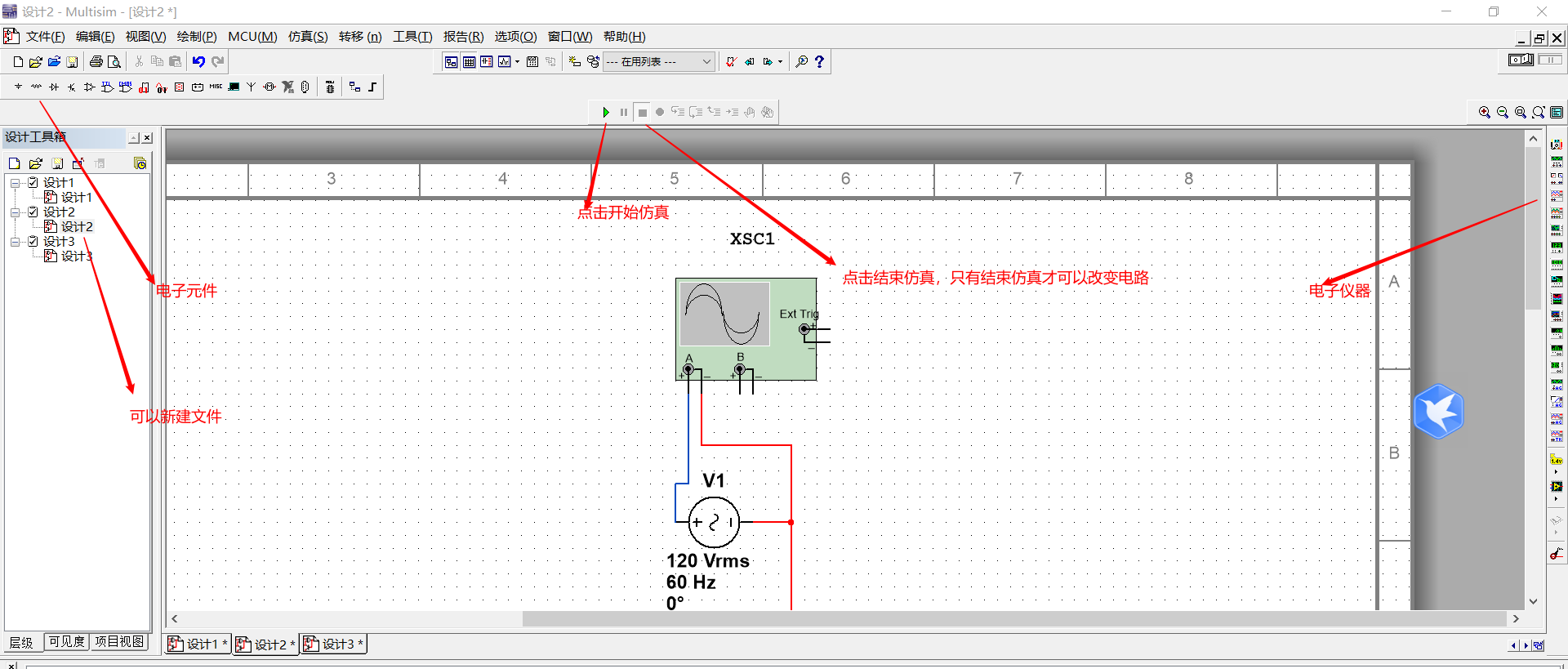

运行界面：

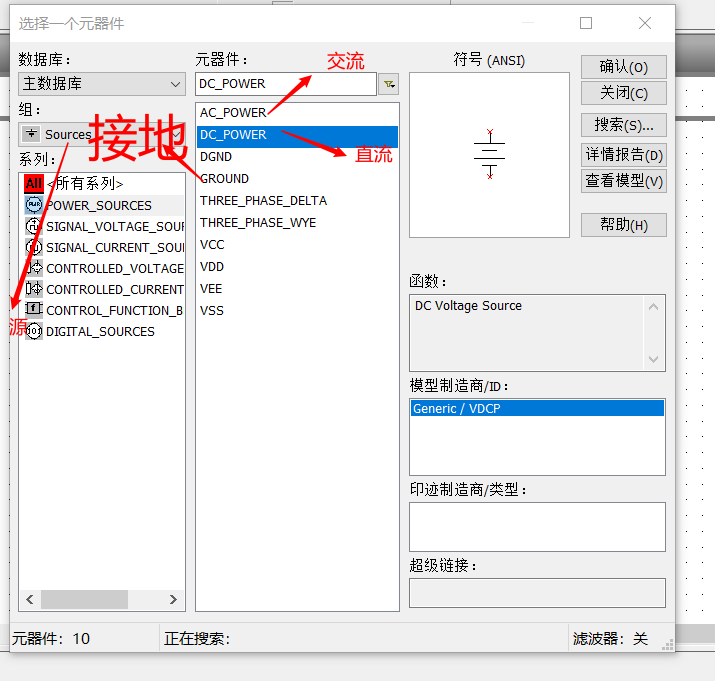

1、电子原件
在组的栏目中还可以选择basic（常用元器件，有电阻，电容，电感等）、diode（二极管）、transistor（晶体管）等。

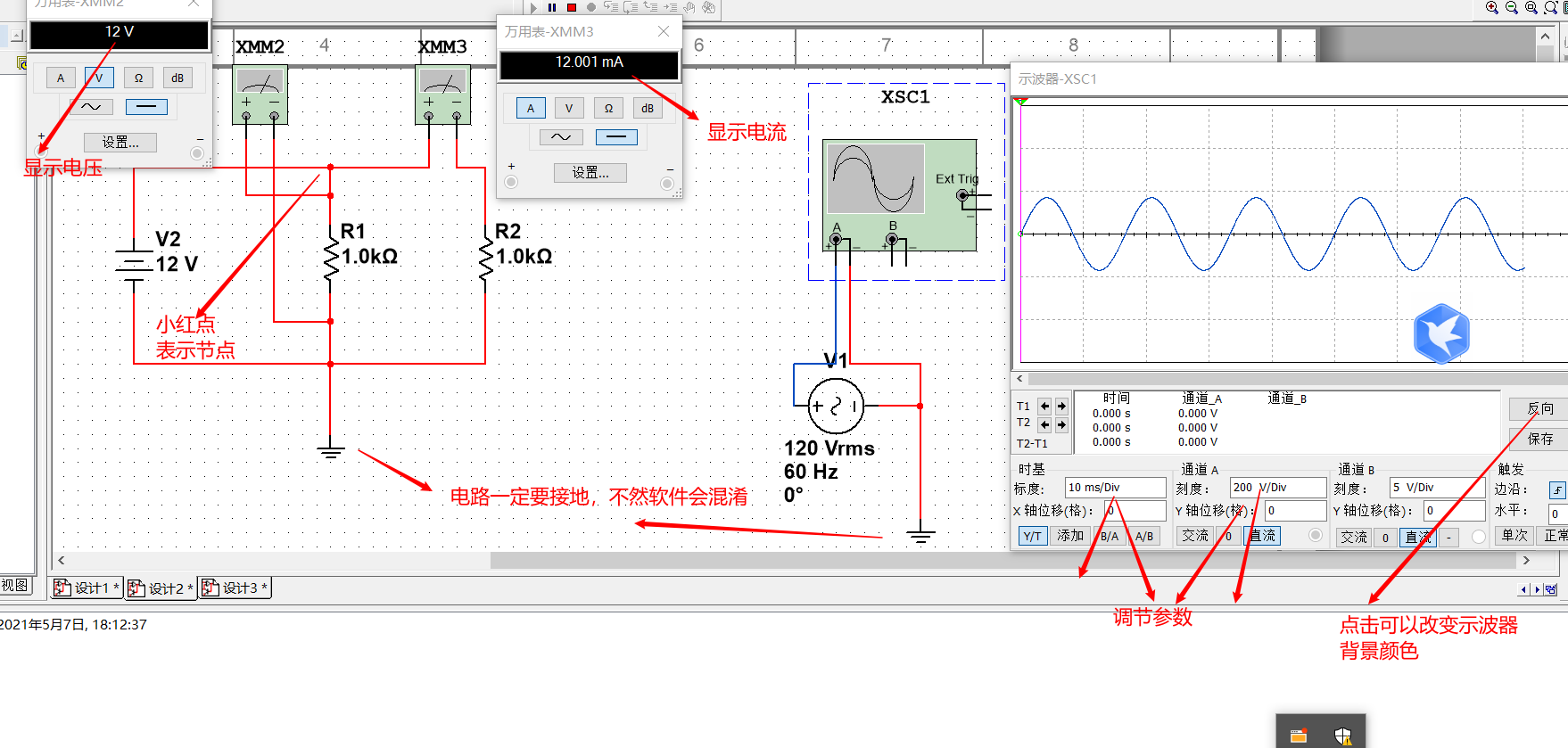

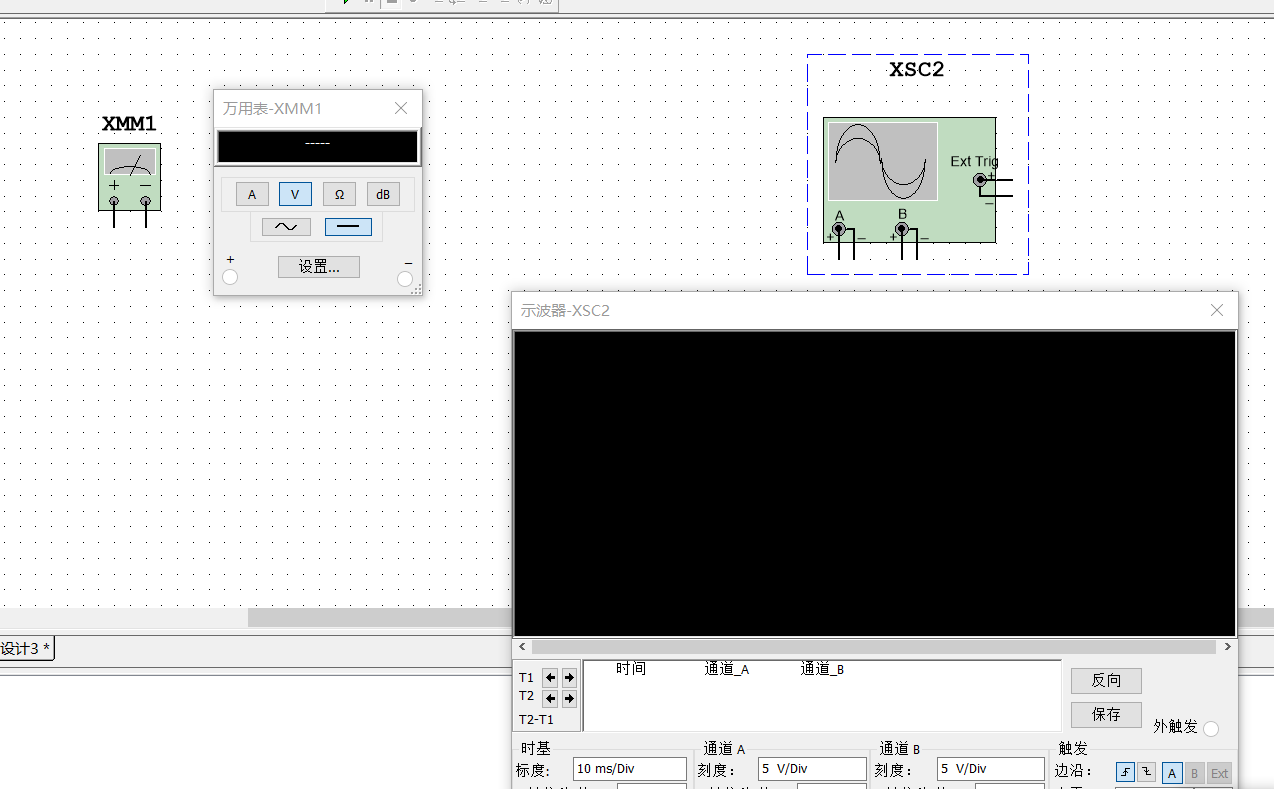

2、电子仪器：
双击电表，可以选择类型，双击示波器，可以选择参数
想要运用多个电表，可以点击电表，ctrlC + ctrl V。
3、仿真：
（1）接入电子元件
（2）连线
（3）打开电子仪器
（4）点击仿真

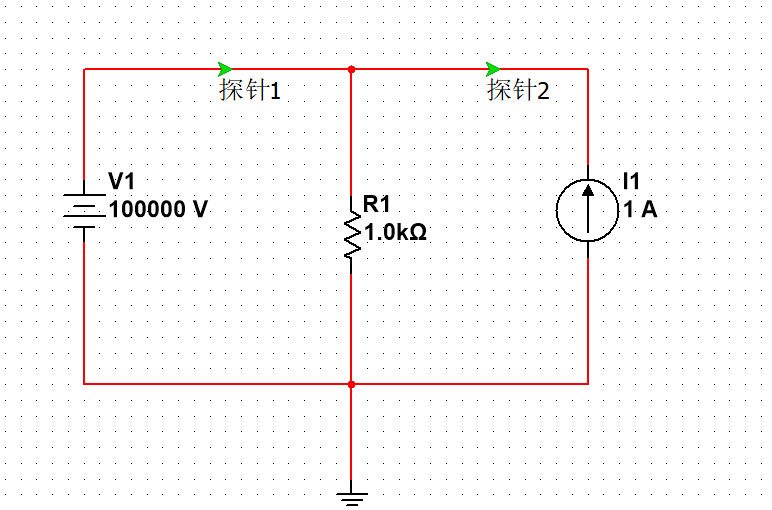

4、探针检测

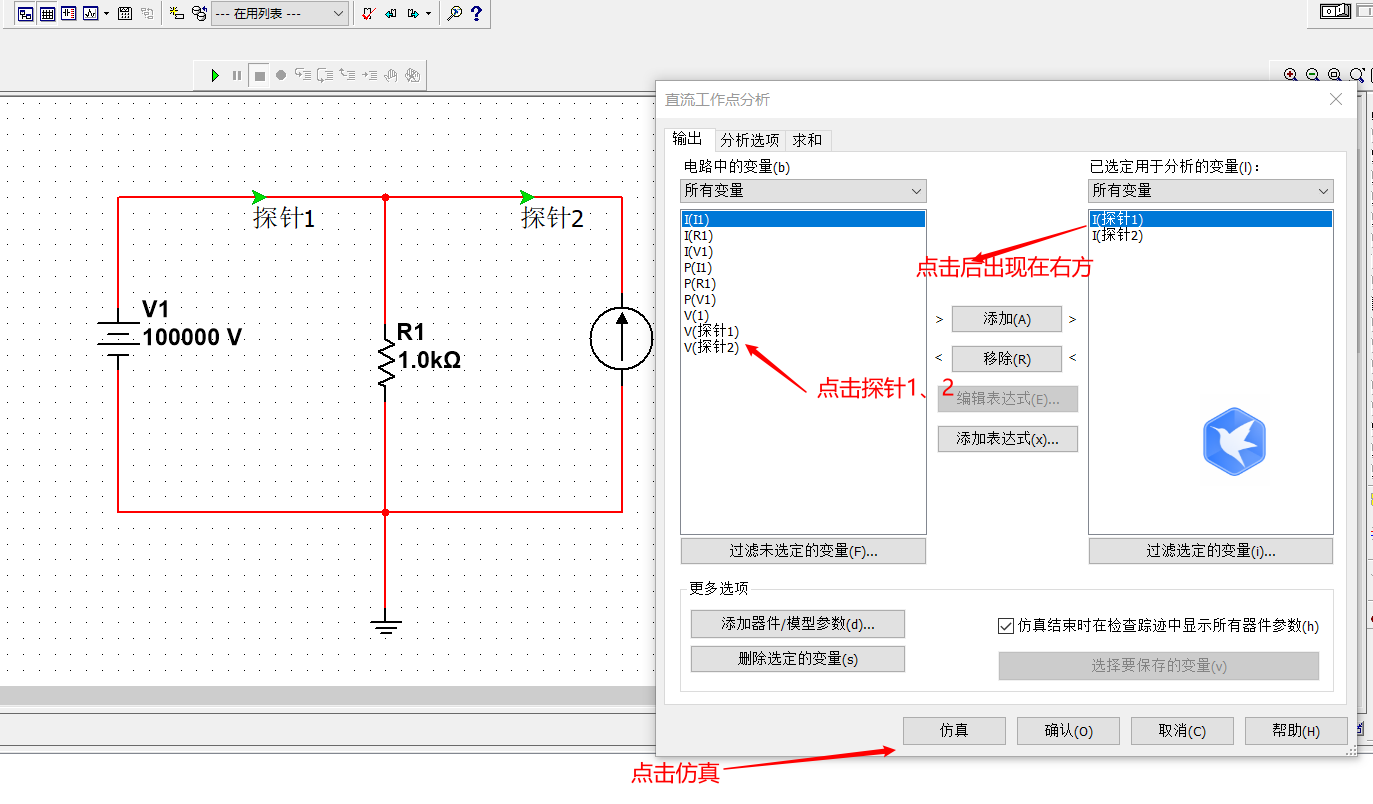

在仿真栏目中有仪器栏目，其中有探针选项。探针可以检测电流或电压

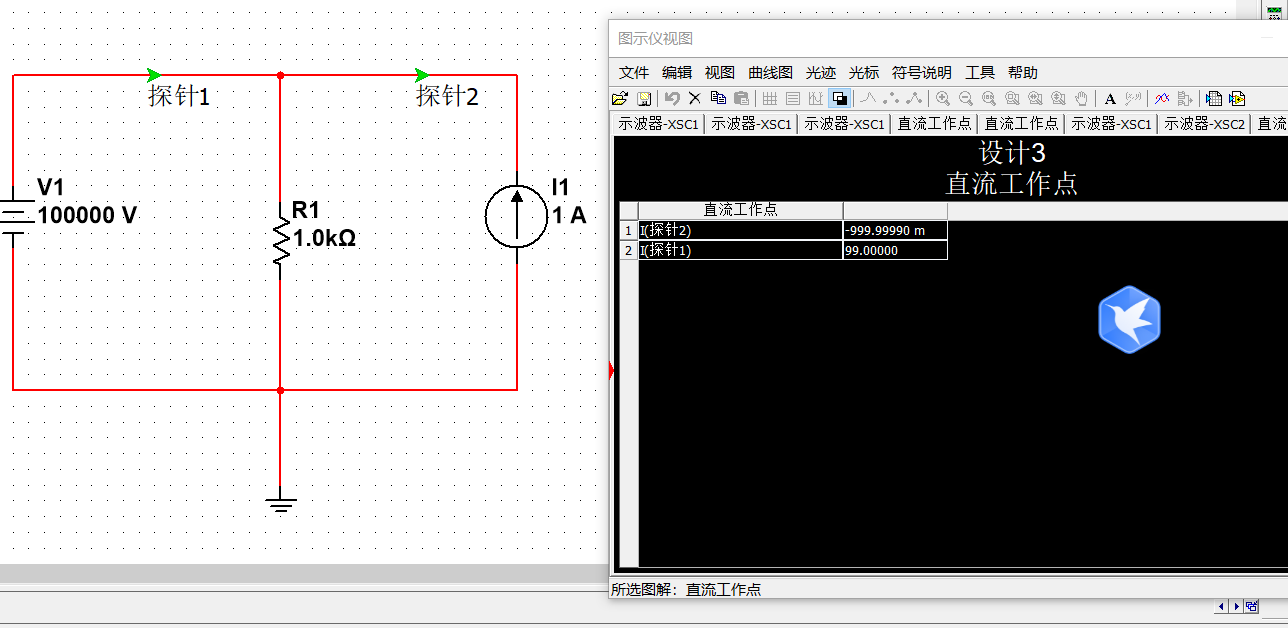

出现以下界面：
从中可以看到探针测量到的值

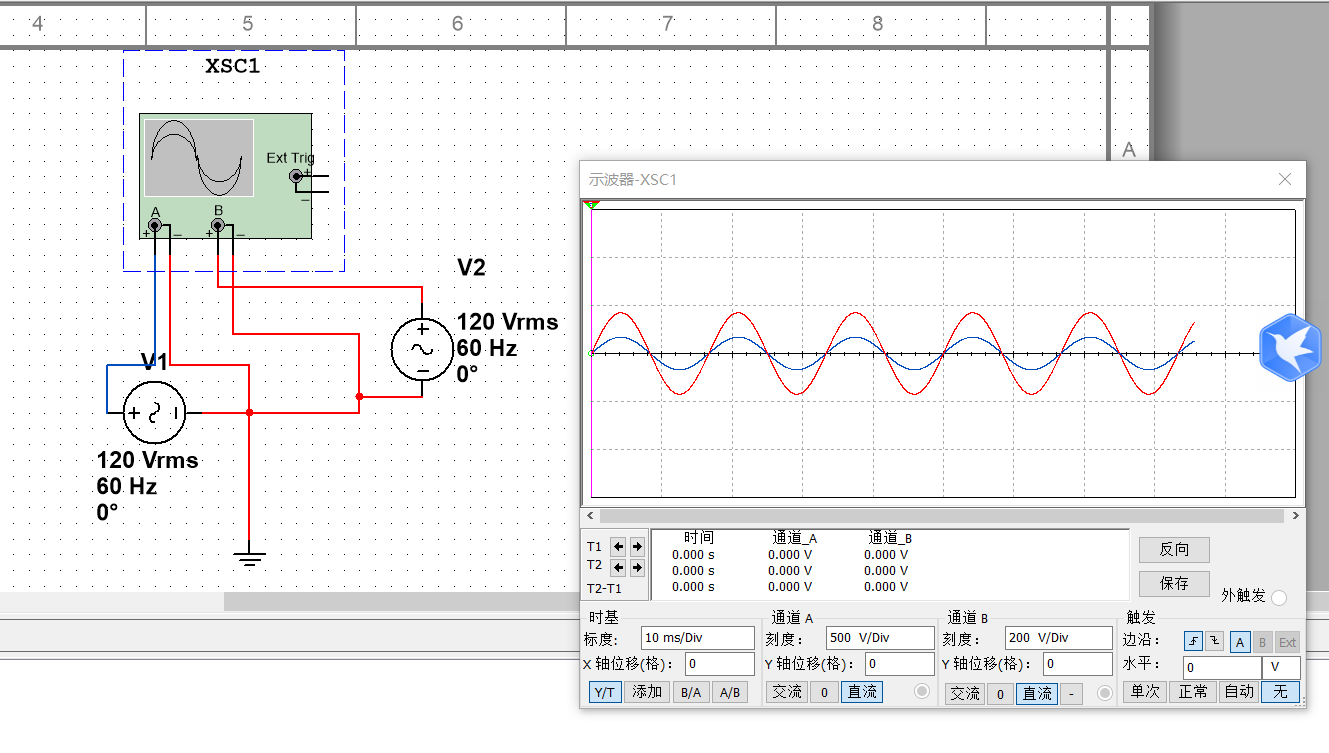

5、示波器多个通道
让两个通道的颜色不同加以区分
结果如下：

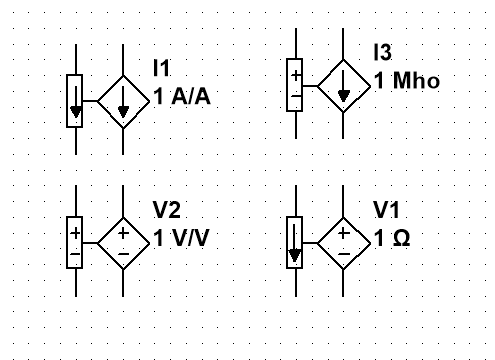

6、受控源
6、符号转置
选中电子元件，ctrl+R电子元件转置
7、
ctrl+鼠标滚轮=上下移动
ctrl+Shift+鼠标滚轮=左右移动
