大家好，这期是我发布模拟芯片运算放大的最后一期，这期要发布的放大电路就是加法比例运算电路。加法运算电路有同相和反相之分，就是我们之前所学的同相反相电路基础上所得来的。这期我给大家带来的是反相加法比例运算电路。

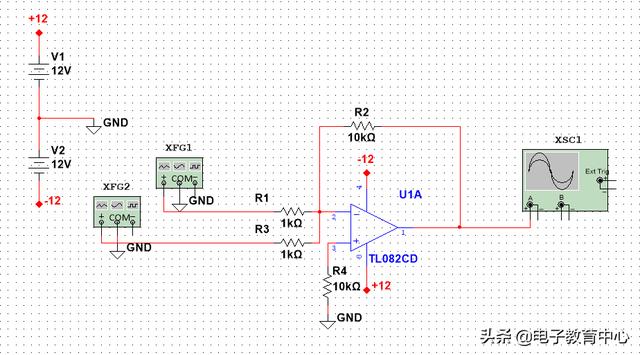

减法比例运算电路图，见下图

反相加法比例运算电路

在此前作者已经介绍了图中各图形符号代表的意思，如果有不懂的可以看作者模拟芯片放大电路学习(二)的介绍，在此就不再介绍。

上图中，我们在TL082的负端加上了两个输入信号，当然我们加的输入信号不限。在此作者只做两个输入端的信号。当两个信号同在一个输入端时我们称为加法放大器。输出电压Uo与两个输入信号间的合值(Ui2+Ui1)成正比。在此我们把XFG1的输入信号称为Ui1，XFG2的输入信号称为Ui2。

此图我们依旧选用10倍放大。

理想闭环增益KF=-RF/(R1//R3)

反相加法器公式：Uo=KF(R1//R3)(If1+If2)(If1=Ui1/R1 If2=Ui2/R3)

Uo=-Rf(Ui1/R1+Ui2/R3)

同相加法器理想闭环增益KF=Uo/Ui = 1+RF/R4

在此补充同相加法器公式：Uo=KF(R1//R2)(If1+If2)

Uo=KF(R1//R2)(Ui1/R1+Ui2/R2)(这边同相补充的公式可能会看不懂，因为没有同相加法器的电路图去对照，大家感兴趣可以去搜索一下同相加法器的电路图)

Ui1输入信号设置

输入电压为1mv

Ui2输入信号设置

输入电压为1mv

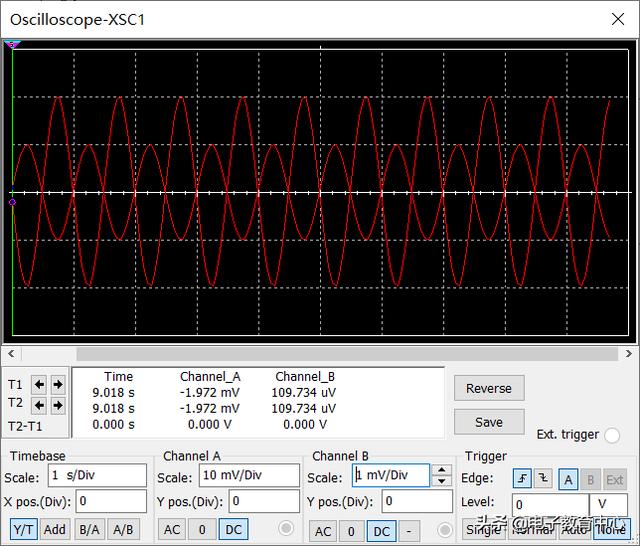

输出信号图

我在此设置了两个信号，其中ChannelA为放大后的信号，图中高幅度的为输出信号，输出幅度为20mv。ChannelB为输入前的一路信号，图中低幅度即是。之所以放入两个信号是可以看出放大后的信号是否有反相，如图可以清晰看出反相。

好了，整期模拟运算电路已经分享给了大家，模拟运算电路还有很多很多，比如微分电路，积分电路等等，作者分享给大家的是非常典型的放大电路。学习电子技术有很长的路要走，需要大家不断的积累。
