概述

Verilog数字系统设计六

时序逻辑实验2

文章目录

Verilog数字系统设计六
前言
一、可控的移位寄存器是什么？
二、编程
- 1.要求：
- 2.设计思路：
- 3.实现代码：

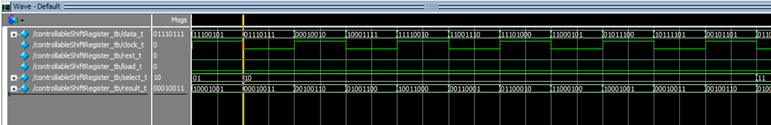

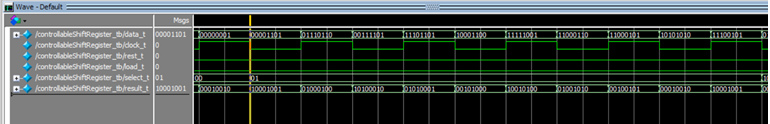

- 4.仿真测试：
总结

前言

随着人工智能的不断发展，机器学习这门技术也越来越重要，很多人都开启了学习机器学习，本文就介绍了机器学习的基础内容。

提示：以下是本篇文章正文内容，编程实现方式可控的移位寄存器，移位方式共有四种：a、自循环左移；b、带进位位的循环左移；c、自循环右移；d、带借位位的循环右移。寄存器异步复位。

一、可控的移位寄存器是什么？

示例：pandas 是基于NumPy 的一种工具，该工具是为了解决数据分析任务而创建的。

二、编程

1.要求：

实现方式可控的移位寄存器，移位方式共有四种：a、自循环左移；b、带进位位的循环左移；c、自循环右移；d、带借位位的循环右移。寄存器异步复位。

2.设计思路：

①方式可控：select（两位二进制），四种方式，0x00：自循环右移；0x01：带借位位的循环右移；0x02：自循环左移；0x03：带进位位的循环左移。
②异步复位：时钟或者置位信号到来就变化。

3.实现代码：

always代码如下：

module controllableShiftRegister(select,data,clock,load,rest,result);
input [7:0] data;
input [1:0] select;
input clock,load,rest;
output [7:0] result;
reg CF,temp;
reg [7:0] result;
always @(select,clock,load,rest,data)
begin
      if(rest)
          begin
            result = 0;
            CF = 1;
          end
      else if(load)
          begin
            result = data;
            CF = 1;
          end
      else
        begin
          case (select)
            2'b00: result = {result[0],result[7:1]};//right
            2'b01://right_Borrow
                begin
                    temp=result[0];
                    result={CF,result[7:1]};
                    CF=temp;
                end
            2'b10: result = {result[6:0],result[7]};//left
            2'b11://left_carry
                begin
                    temp=result[7];
                    result = {result[6:0],CF};
                    CF=temp;
                end
            default:result =8'bx;
          endcase
        end
end
endmodule

测试代码如下：

module controllableShiftRegister_tb;
  reg [7:0] data_t;
  reg clock_t,rest_t,load_t;
  reg [1:0]select_t;
  wire [7:0]result_t;

  controllableShiftRegister mycontrollableShiftRegister(
      .data(data_t),
      .clock(clock_t),
      .rest(rest_t),
      .load(load_t),
      .select(select_t),
      .result(result_t)
  );

   initial
   begin
     data_t [7:0] = 0;
     clock_t = 0;
     rest_t = 1;
     load_t =0;
     select_t=2'b0;
     #5 rest_t = 0;
     #20 load_t=1;
     #5 load_t=0;
   end
   always #20 data_t [7:0]={$random}%256;
   always #200 select_t=select_t+1;
   always #20 clock_t = ~clock_t;
endmodule
