概述

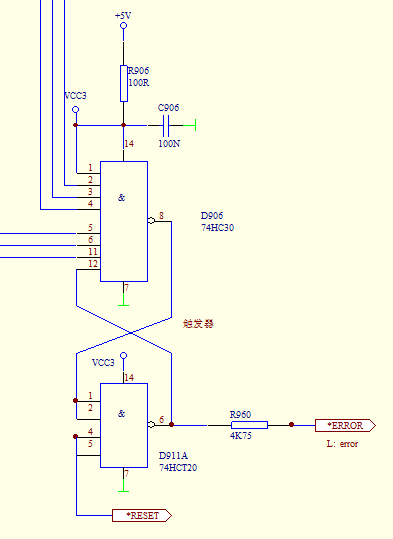

如上图，两个与非门构成了一个触发器。
RESET是开机上电复位信号，当开机上电复位电源电压不稳定的时候，
一直为低电平，从而D991输入为低，输出为高，错误信号ERROR为高电平，无错误。
当电压稳定时，若各路监测信号无故障，D906各路输入电平为高电平，输出为低电平。
然后D906的8脚输出为高（非运算特性），
这时候由于D911 的4，5脚输入为高，而D911的1,2脚就是D906的8脚输入，只要D906监测到的信号无故障，
则D911总的输入为低。错误信号为高，表示正常。
当D906有任何一路监测有故障时，D906只要有一路输入为低，则总输入为低（与运算特性），
D906输出为高电平，这时D911总的输入为高，输出为低，错误信号有效，表示有错误。
由于D906的6脚也作为D911的一路输入，一旦产生错误信号，D911的12脚就会为低，
即使其他路监测到的状态信号只有一瞬间变低了，之后恢复正常，
错误信号也能产生并留存，达到一个触发器的作用。
