概述

1、D型触发器定义

D触发器是一个具有记忆功能的，具有两个稳定状态的信息存储器件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。D触发器在数字系统和计算机中有着广泛的应用。触发器具有两个稳定状态，即"0"和"1"，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态。

2、触发器的基本描述

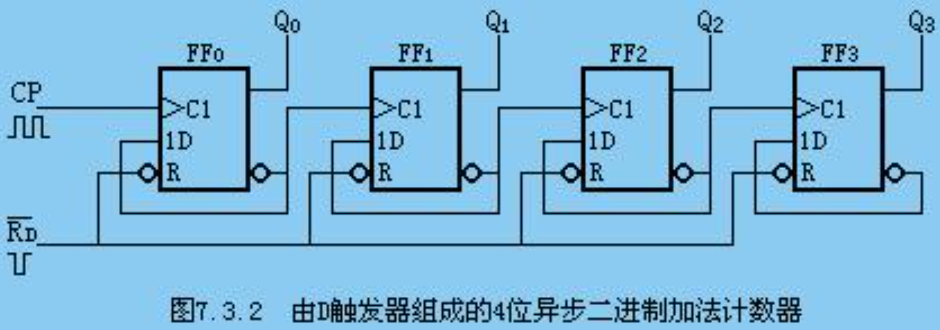

D触发器（data flip-flop或delay flip-flop）由4个与非门组成，其中G1和G2构成基本RS触发器。电平触发的主从触发器工作时，必须在正跳沿前加入输入信号。如果在CP高电平期间输入端出现干扰信号，那么就有可能使触发器的状态出错。而边沿触发器允许在CP触发沿来到前一瞬间加入输入信号。这样，输入端受干扰的时间大大缩短，受干扰的可能性就降低了。边沿D触发器也称为维持-阻塞边沿D触发器。边沿D触发器可由两个D触发器串联而成，但第一个D触发器的CP需要用非门反向。

D触发器是一种最简单的触发器，在触发边沿到来时，将输入端的值存入其中，并且这个值与当前存储的值无关。在两个有效的脉冲边沿之间，D的跳转不会影响触发器存储的值，但是在脉冲边沿到来之前，输入端D必须有足够的建立时间，保证信号稳定。
