第一章知识点

1.集总电路；电路尺寸小于波长，可作集总电路处理

2.功率发出或吸收判定，定参考方向，用p=ui计算后，如果电流电压与参考方向关联（参考方向与表示的电流方向一致）p>0，则吸收功率

3.基尔霍夫定律：1）KCL：节点流进电流代数和等于流出电流代数和；2）KVL：一回路中 按顺时针（逆时针）压降相加，压升相减，所有元件代数和为零

4.电压源：1)（计算用）两端电压总是定值Us；2）流过的电流由外接电路决定 电流源：1）（计算用）与其串联的元件电流一定为电流源电流；2）两端电压由外接电路决定

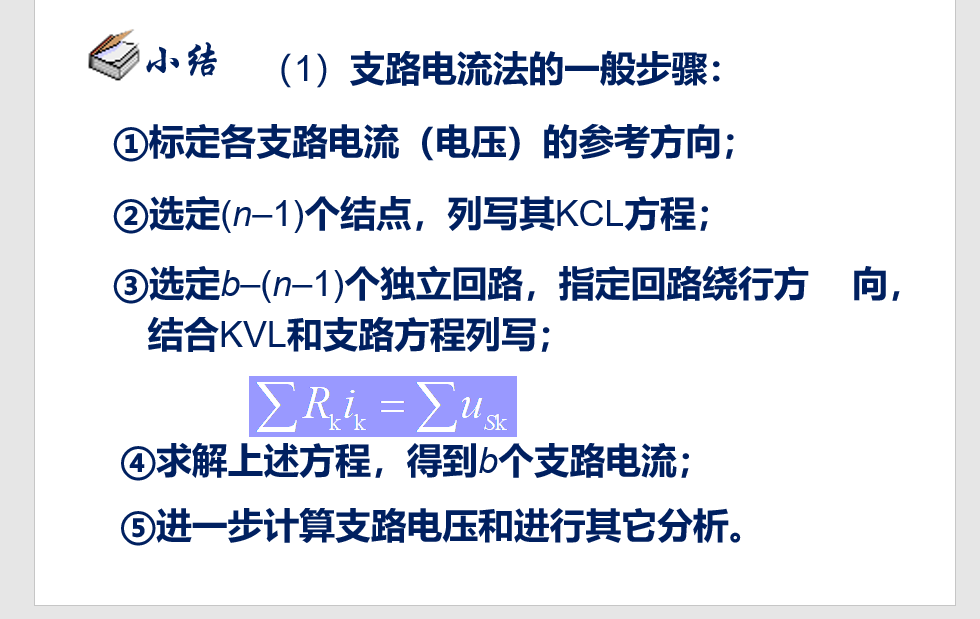

5.支路电流法

第二章

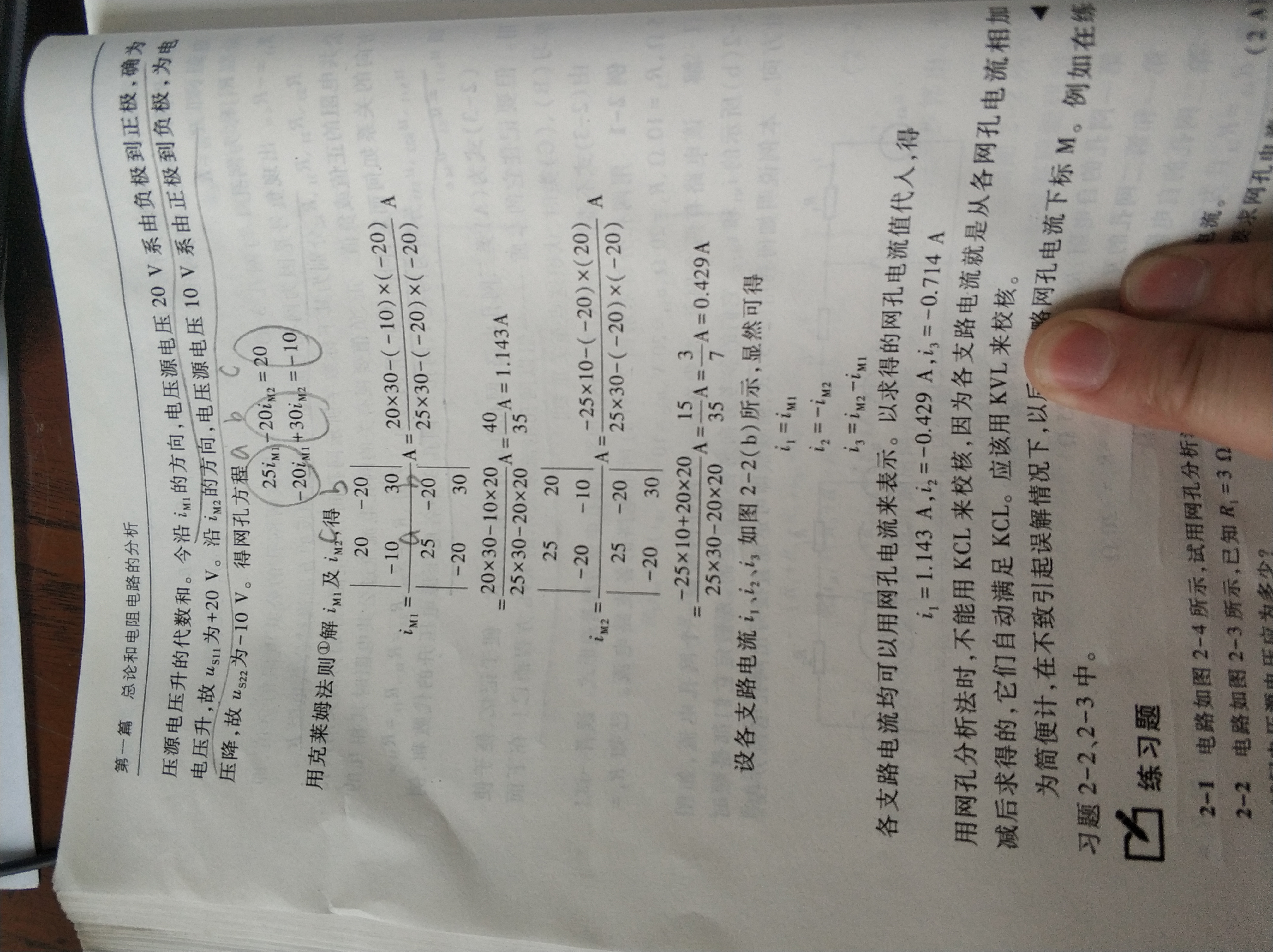

1.网孔分析法（本质——一组以网孔电流来表示的KVL方程）

1）每个网口都有一个网孔电流，参考方向任意假定
2）含电流源的话要先假设其两端电压及其极性，可能需要利用电流源电流值补充方程；
也可以利用超网口列方程，避开电流源电压
3）受控源差不多

2.节点分析：电路中任选一个节点为参考点，其余每个节点到参考点的电压降称为这个节点的节点电压（本质——一组节点电压表示的KCL方程）

步骤：法一
1.各节点自电导，之间的互电导（互电导都是减）
2.对个节点计算，（自电导自节点电压）+（相邻节点节点电压互电导）=电流源输送给节点电压、
3.解方程
**法二（常用，好理解）
1.各个节点列KCL
2.换算成节点电压（电导*节点电压），加上补充方程，电压源电压值
3.解方程
法三
受控电流源暂时先看做电流源，后面再用节点电压代替、

3.运算放大器

1）理想运放计算增益

2）非理想运放计算增益

重点参考下面图，知道u+和u-

晶体管

1.工作状态

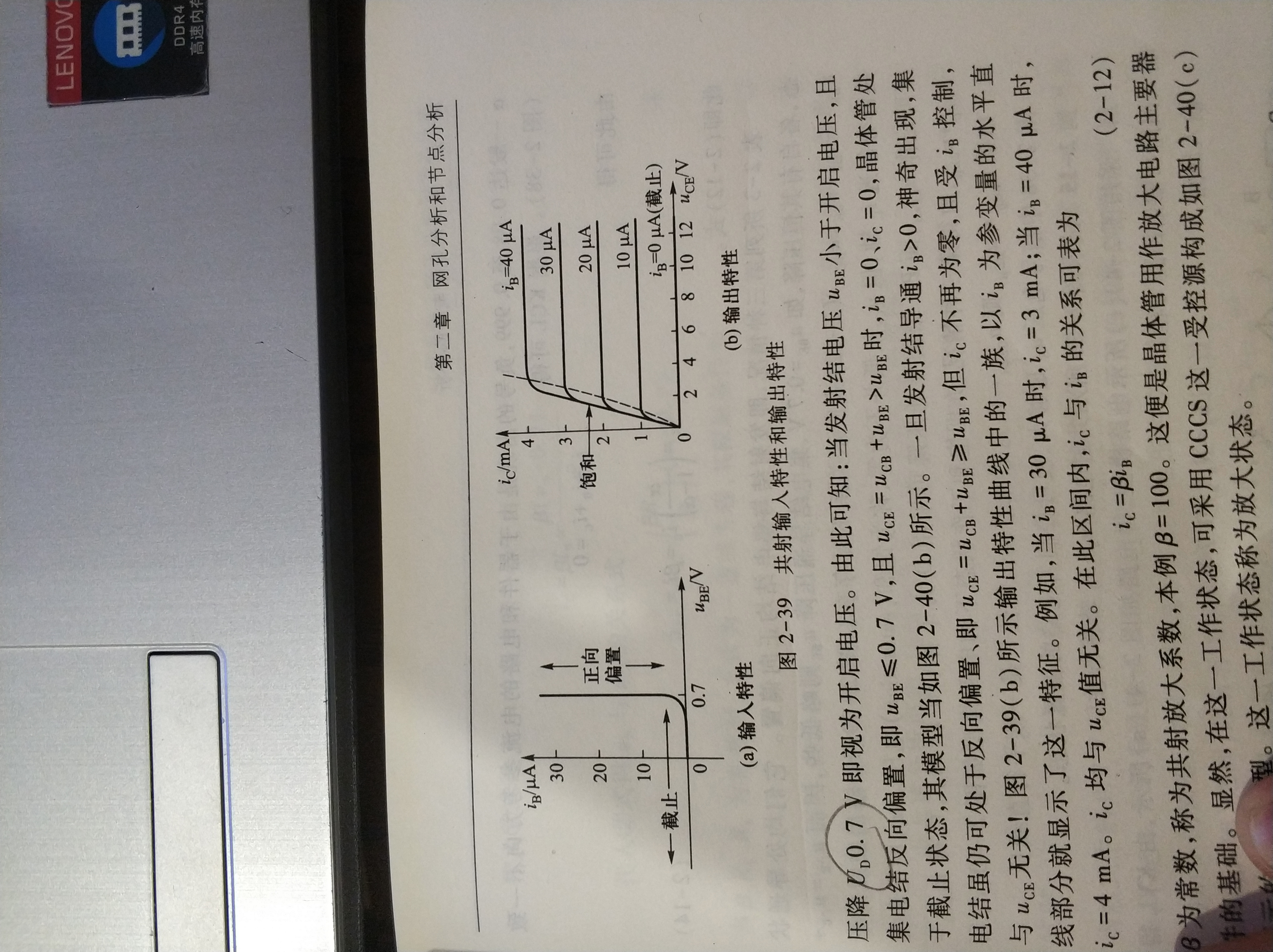

2.NPN晶体管共射3.输入输出特性
基极电压达到0.7v，进入工作状态，IC电流只与Ib电流有关

第三章

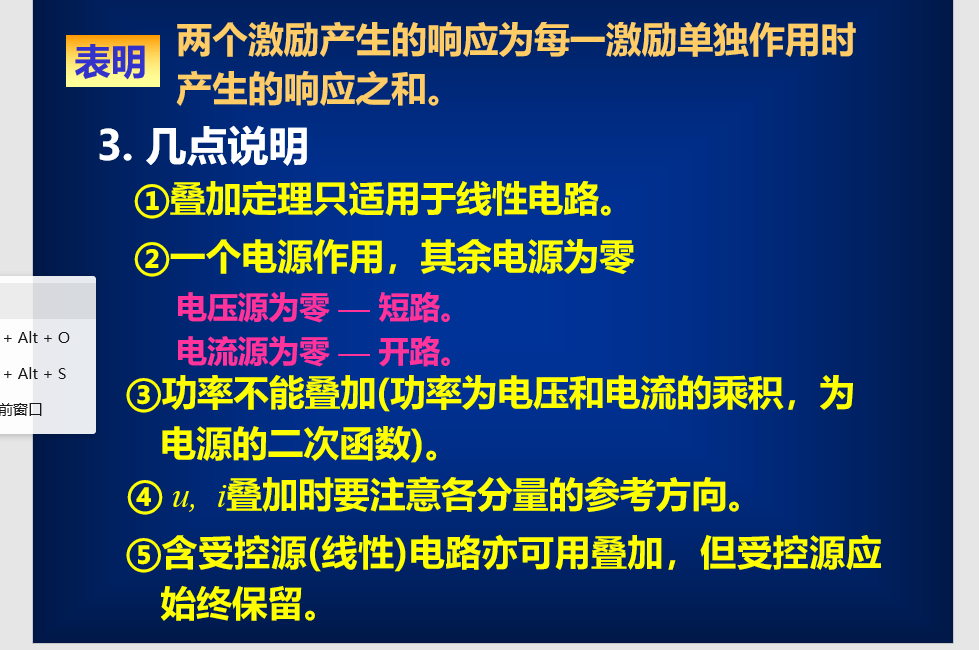

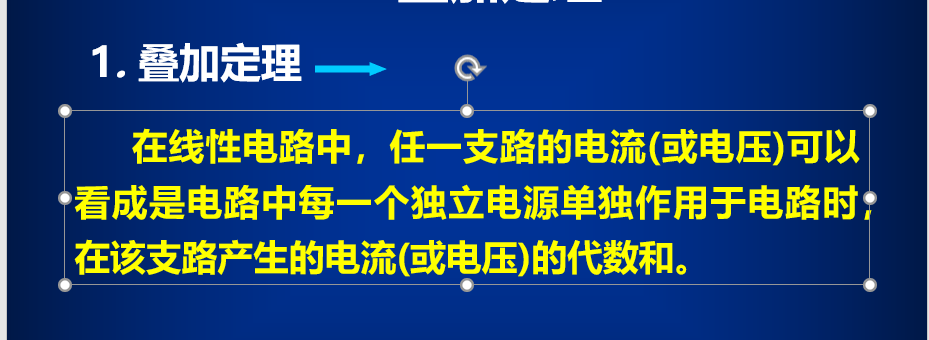

叠加定理（电流源短路，电压源通路）
