概述
考试范围
-
基尔霍夫电压、电流定律
-
电路分析方向：关联和非关联
-
电容、电感的串并联等效问题
-
Y-II电阻电路的等效问题
-
电压源与电流源的相互转换
-
戴维南、诺顿等效的有关计算
-
电路的动态分析：零状态，零输入，全响应
-
二阶电路的振荡
-
正弦信号：三要素，向量如何表示，基本计算，对应的阻抗，导纳
-
半导体，二极管的作用：常见的，如稳压二极管（反向）
-
晶体管：多子少子等概念，两种击穿
-
放大电路的基本构成：发射极正，集电极反，输出>输入
-
一些数据和公式：Ie,Ib,Ic,α，β，0.7，0.2，300，2.6
-
放大电路的分析和计算：直流，交流，微变等效电路rbe=…输入输出电阻的求法
-
负反馈类型的判断
-
输出电阻的影响
-
理想电路分析（虚短，虚断）
-
逻辑表达式的化简：与非门
-
JK状态方程及其分析
-
逻辑代数公式及基本推导
-
组合逻辑电路相关概念
等。
1.基尔霍夫电压，电流定律

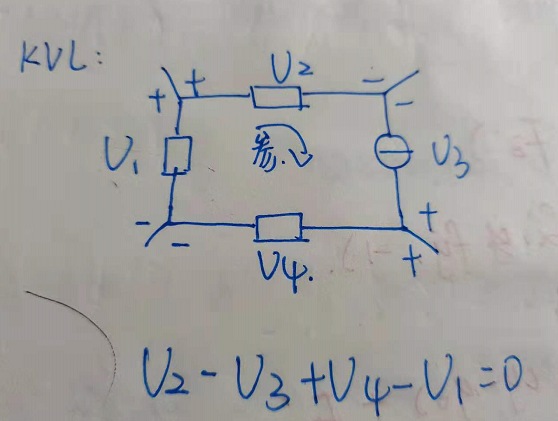

电压定律：
与参考方向一致为正（字母表达式）。
电流定律：流入总电流=流出总电流。

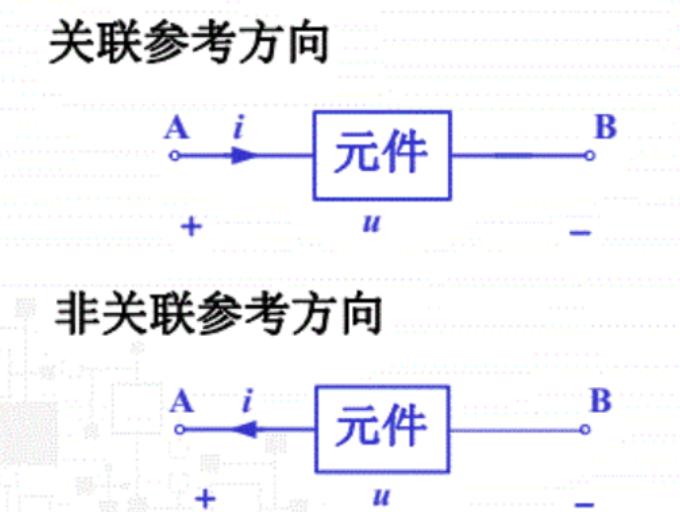

2.电路分析方向：关联，非关联
同向是关联，反向是非关联。
3.电容，电感串并联的等效问题

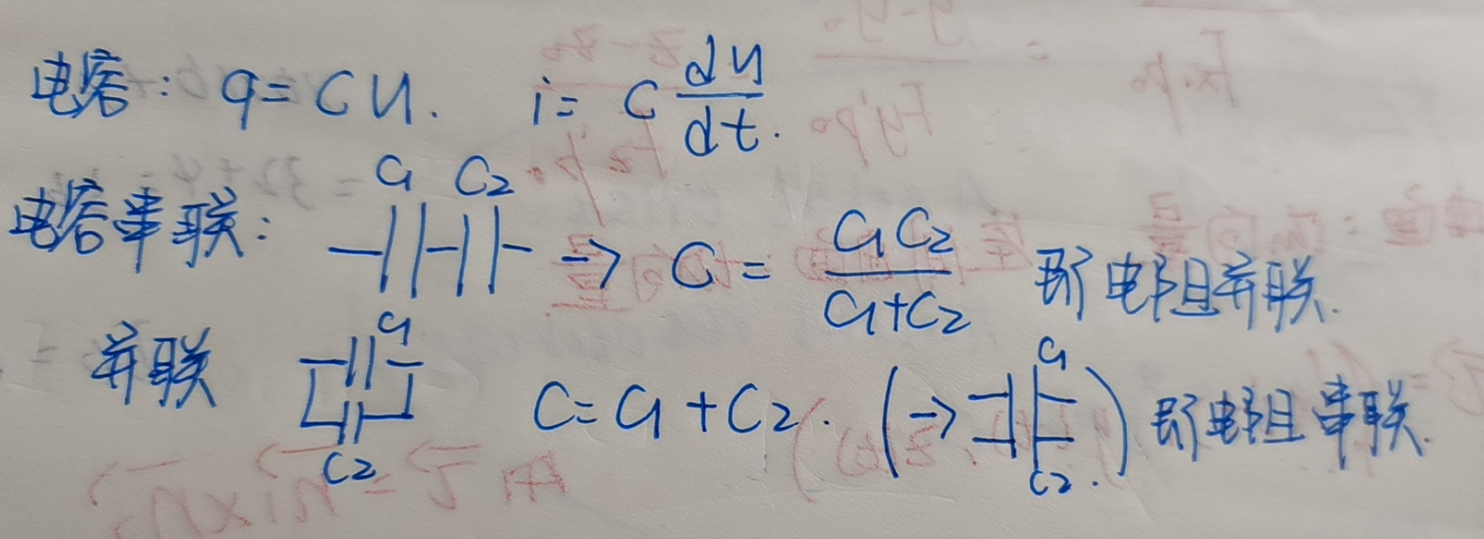

电容：
电容电压变化率~电流。

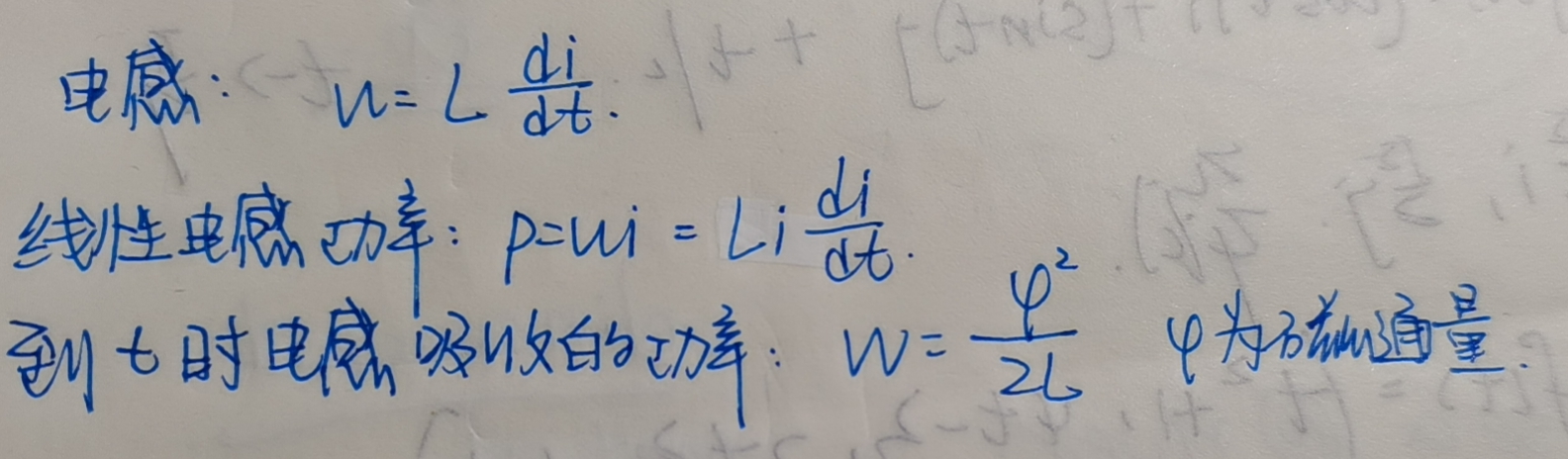

电感：
电感电流变化率~电压

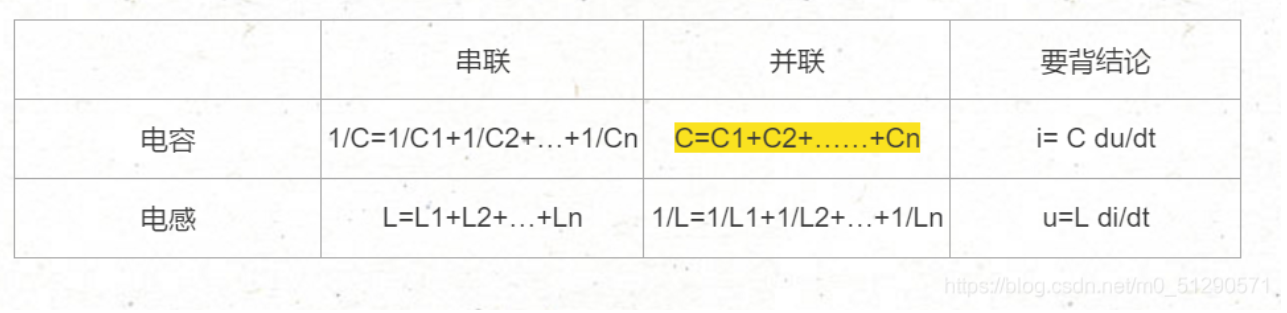

电感串并联跟电阻串并联方式一样。
图源：这里

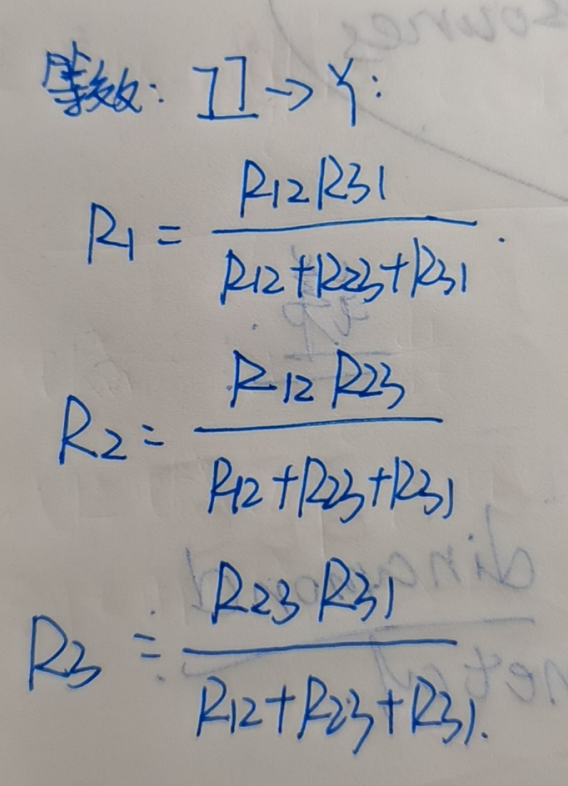

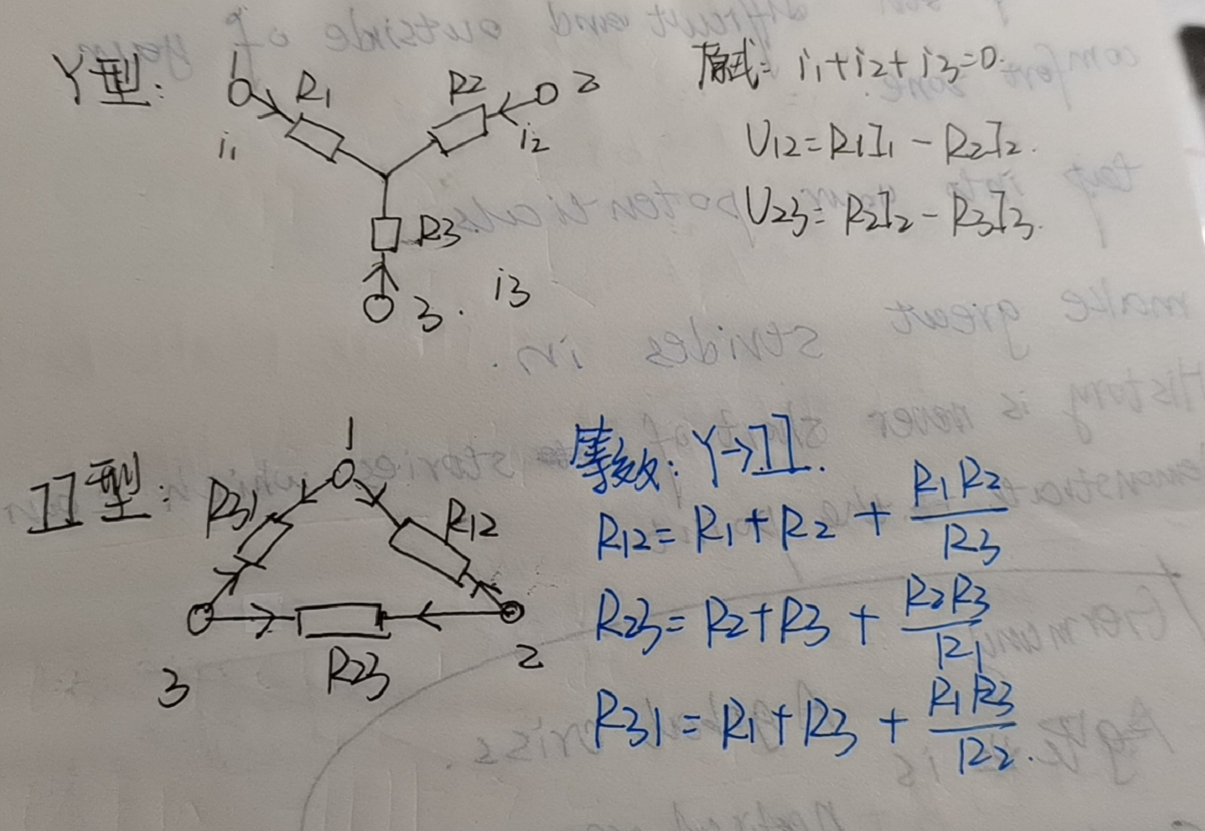

4.Y-II 电阻电路等效问题

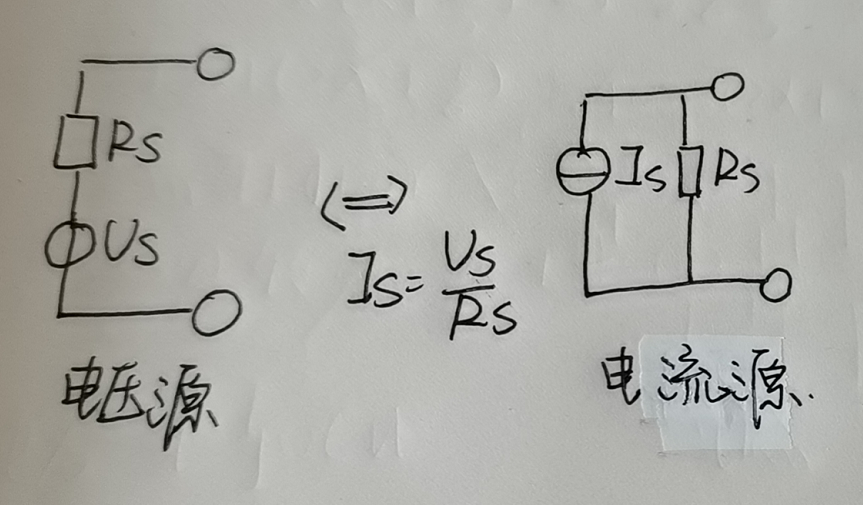

5.电压源和电流源的相互转换
R相同。IU符合欧姆定律。

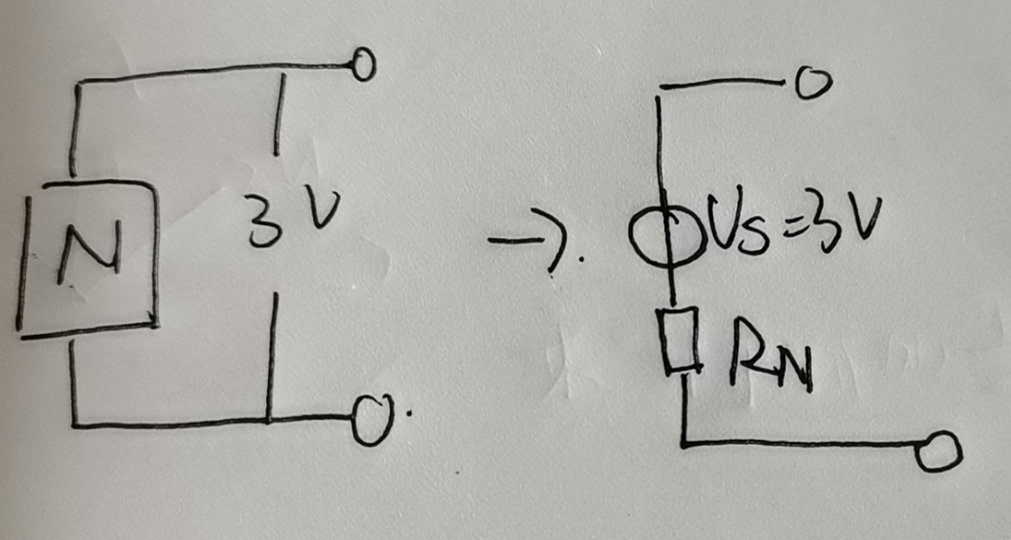

6.戴维南，诺顿等效计算
戴维南
含源线性端口电路——>电压源和电阻的串联：求电流的时候用
解题思路：
- 断开/移开待求支路，两端标记为ab
- 求Uab，作为等效电压源的Us
- 无源化处理：电压源变导线，电流源消失，只断电阻，求Rab作为等效电压源的内阻Rs
- 将代求支路接入
可以看看这里：戴维南
一个经典例题
诺顿

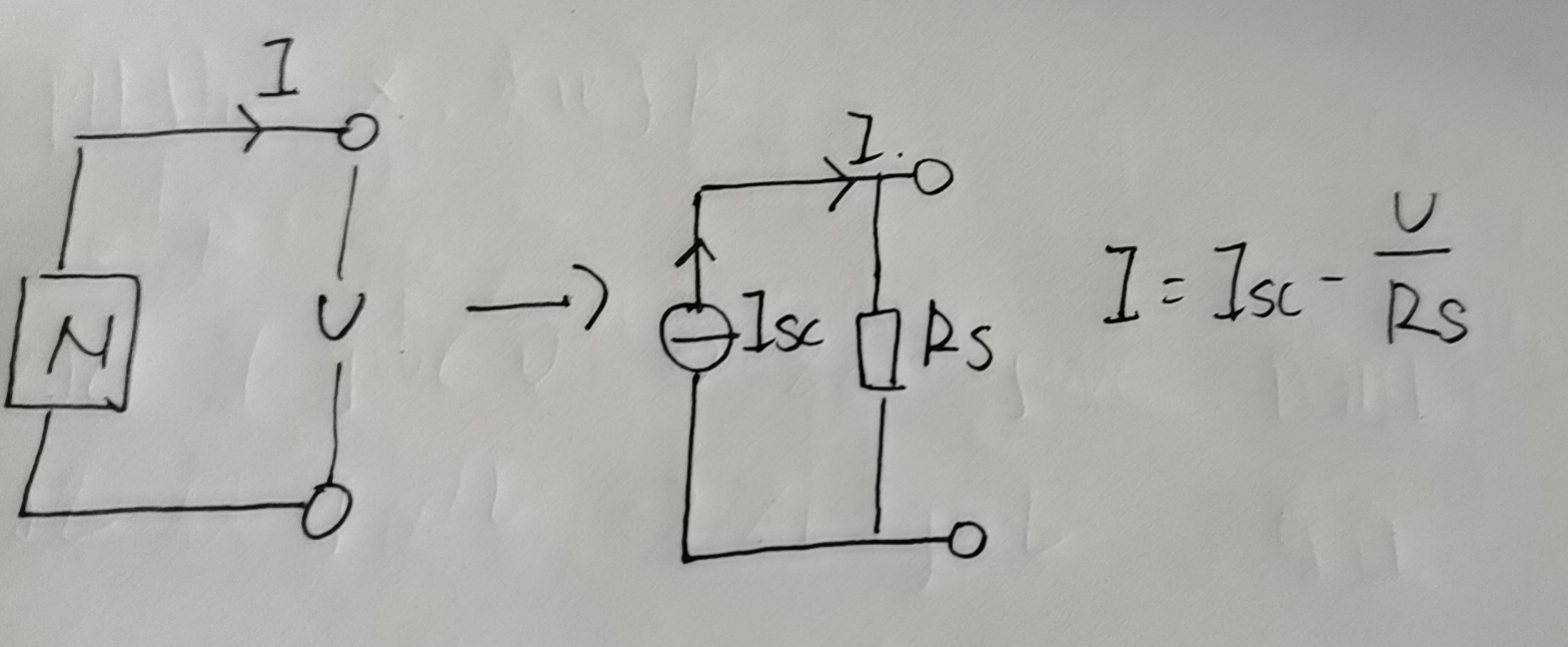

含源线性端口电路——>电流源和电阻的并联。
方法同理了。

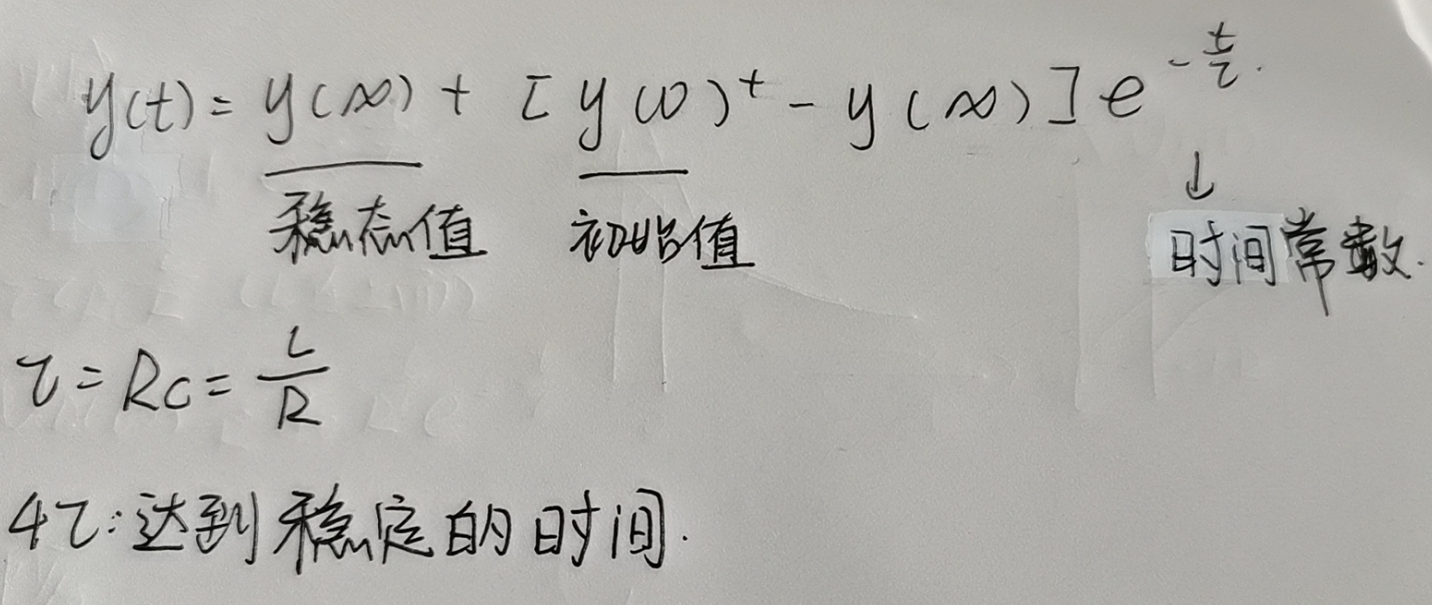

7.电路的动态分析：零输入，零状态，全响应
动态分析分为：电容C，电感L，或两者都有

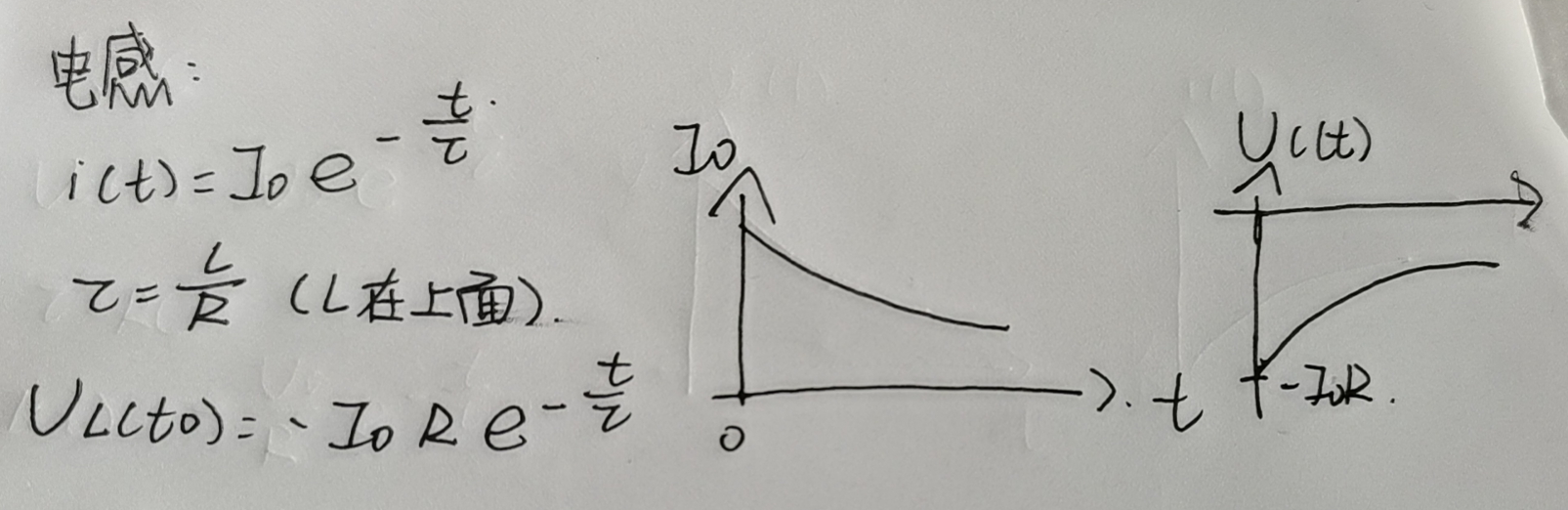

零输入：没有输入即无电源，那就是C或L放出能量，其中的电压电流变化关系

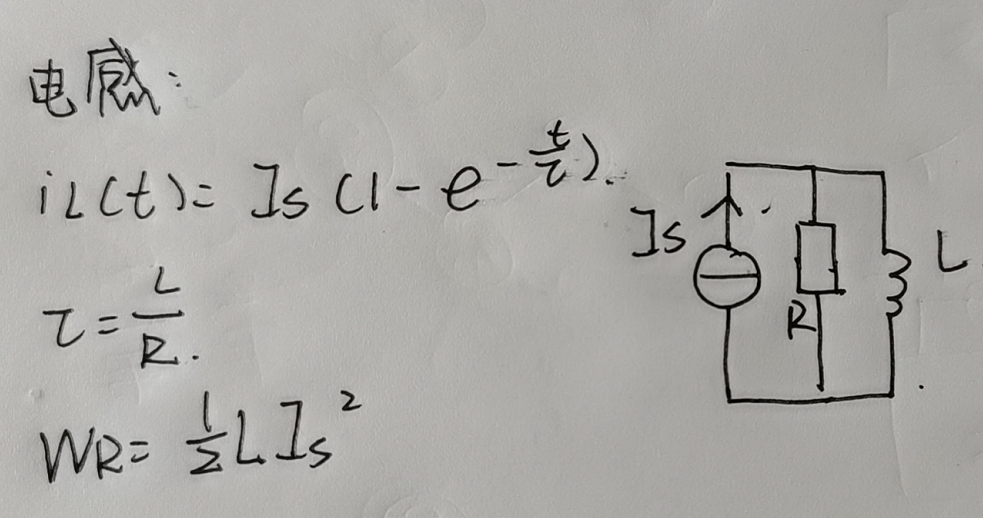

零状态：有电源，一开始CL储能为0，即电源给C或L冲能量时电压电流变化关系
全响应：以上四种混在一起——CL和又充电又放电；

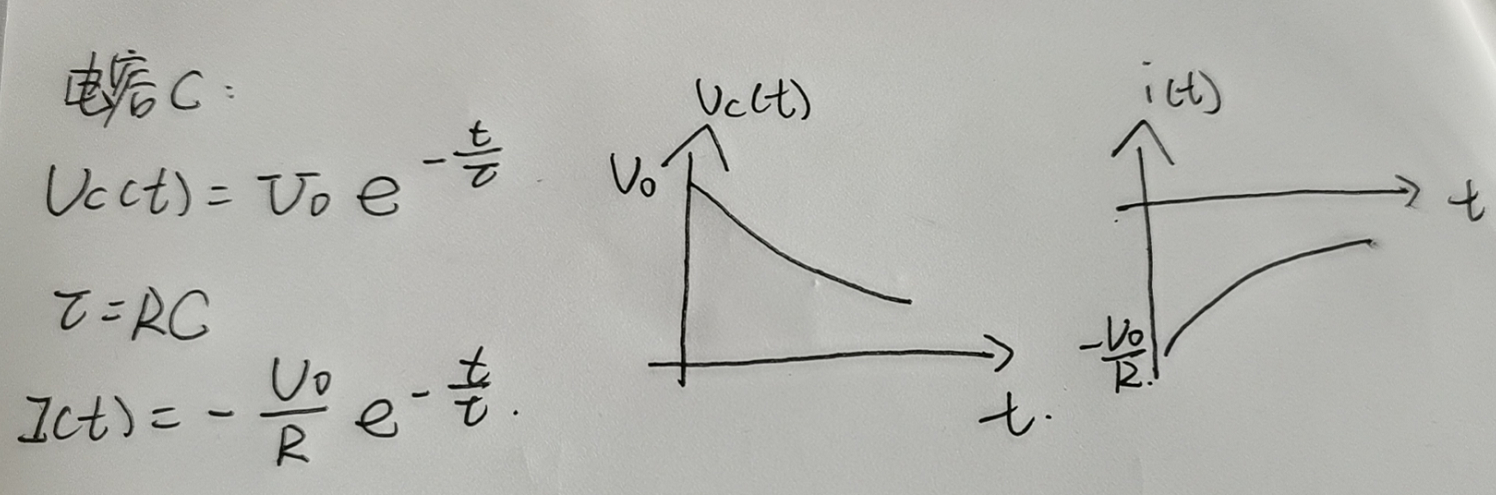

零输入：
电压与电流符号相反。
满足齐次性。
零状态
充电到平稳状态
充电效率50%。因为Uc和Us/Is和IL最后会五五开。
全响应

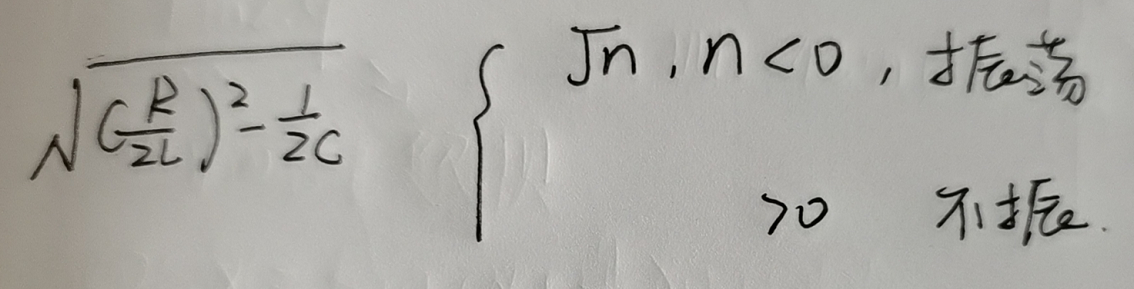

8.二阶电路的振荡
sqrt(n);
n>=0 非震荡；
n<0 振荡。
9.正弦信号

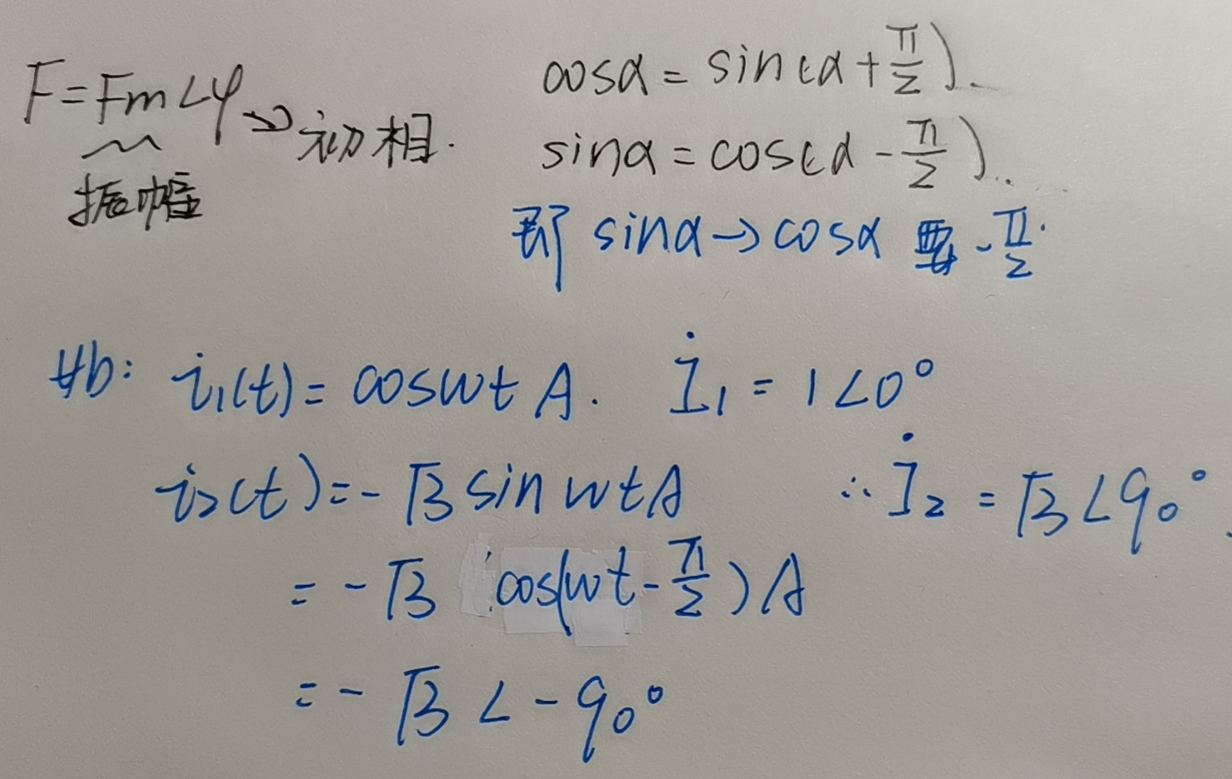

**三要素：**振幅，角频率，初相
向量的表示
同频率的信号才能运算。
加减乘除：加减是平行四边形法则，乘是：模相乘，角度相加。
最大值=有效值*sqrt(2);
j^2=-1;

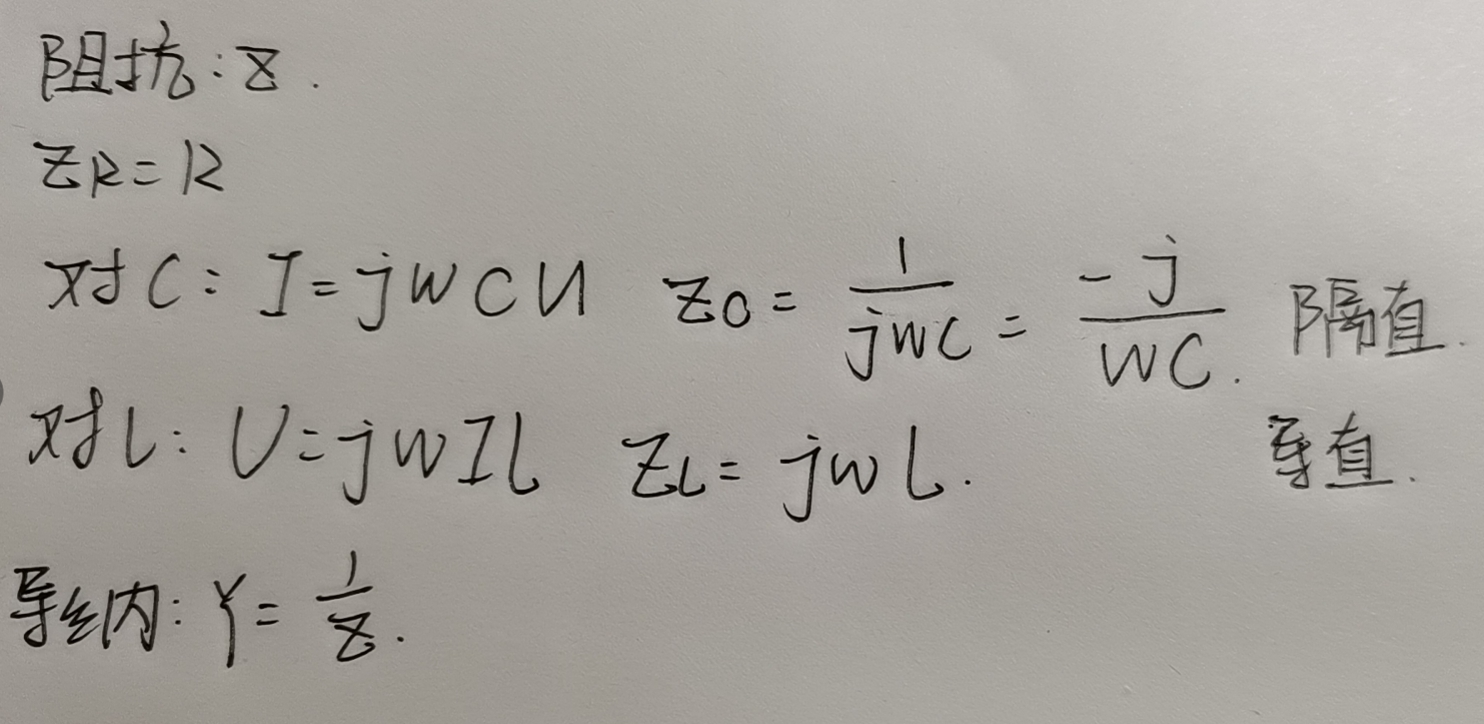

对应的阻抗，导纳

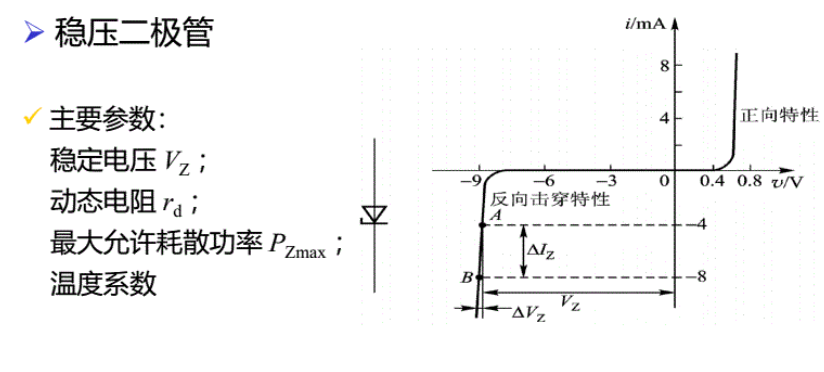

10.半导体二极管的作用和常见二极管
二极管相当于理想开关与恒压源的串联。

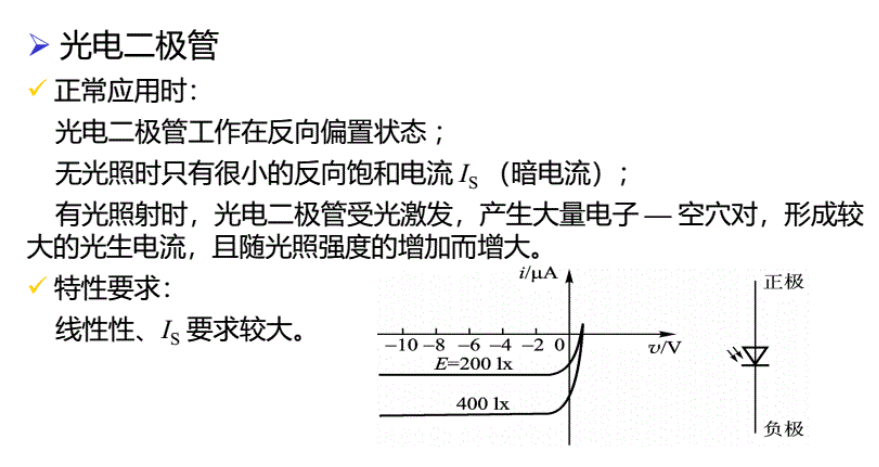

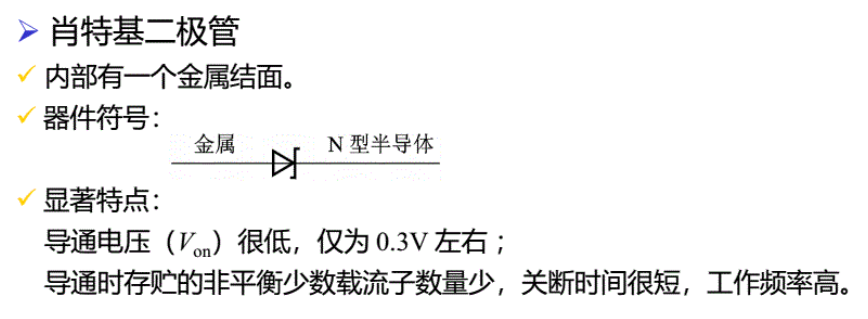

光电二极管：反向。有光照时产生大量电子–空穴对，形成较大的光生电流。
11.晶体管：多子少子等概念，两种击穿
N型：
多子——电子；
少子——空穴；
P型：
多子——空穴；
少子——电子；
记法：N-P+；
两种击穿：
雪崩击穿、齐纳击穿。
电压低于5-6V——齐纳击穿：反向电压很大，形成很强的电场，击穿。
电压高于5-6V——雪崩击穿：反向电压提高，连锁反应，像雪崩一样击穿
感觉雪崩是慢慢的击穿，齐纳是一下就击穿
12.放大电路的基本构成
放大：发射极正偏，集电极反偏。
3种放大电路：共发射极、共集电极、共基极。
直流分析
- 有电容的断掉；
- 有电感的变为导线；
- 信号源：电压源——短路，电流源——开路，电源内阻保留；
交流分析
- 电容为导线；
- 无内阻的直流电源为导线。（去直流，把电位借到0电位点）
硅管：0.7V
锗管：0.2V
微变等效电路与输入输出电阻
等效电路——Ucc接地。
还有些之后再补。
13.负反馈放大电路
正负反馈
电压反馈
反馈段与输出端不为晶体管同一级
电流反馈
为同一级。
电压不同电流同
串并联反馈
串联：反馈信号与输入信号不在同一级；
并联：在。
串联不同级，并联同

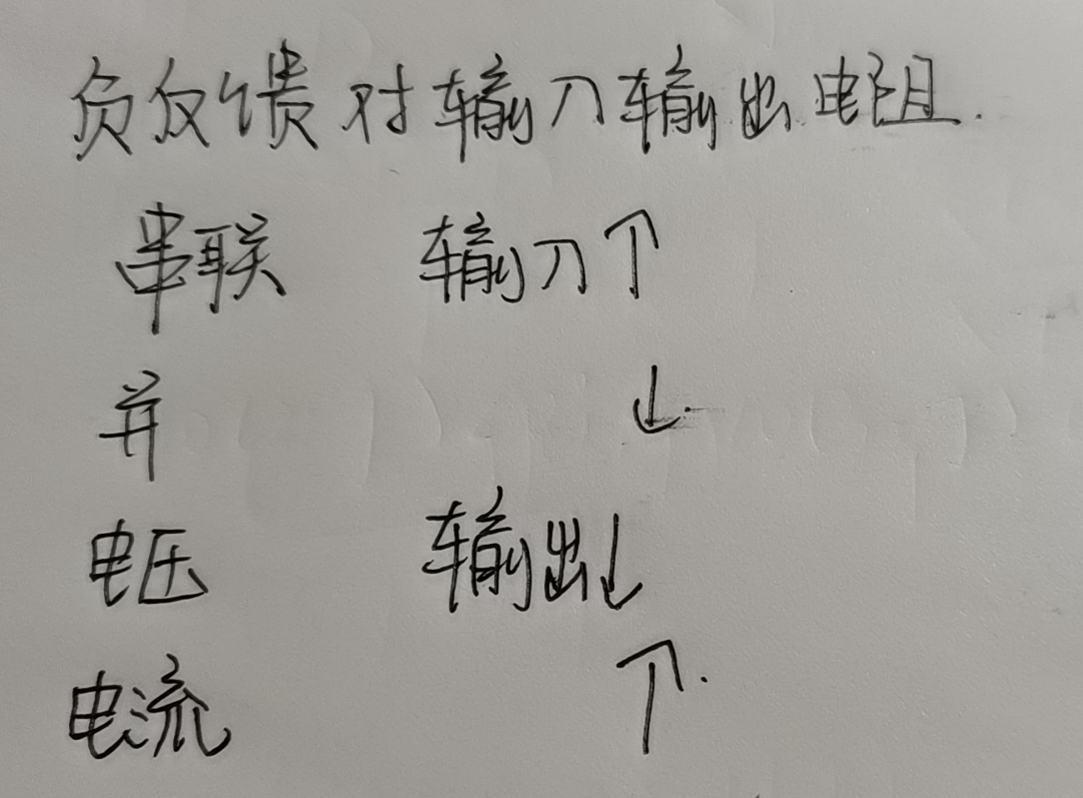

负反馈对输入输出电阻的影响
串联负反馈——电阻增大
并——小
电压负反馈——小
电流负反馈——大
电压电流，反馈输出；电压不同，电流同级。
串联并联，反馈输入；串联不同，并联同级。
14.集成运算放大器基础
其他
电阻电路功率及负载获得最大功率的条件
图源水印，就是上面的链接。

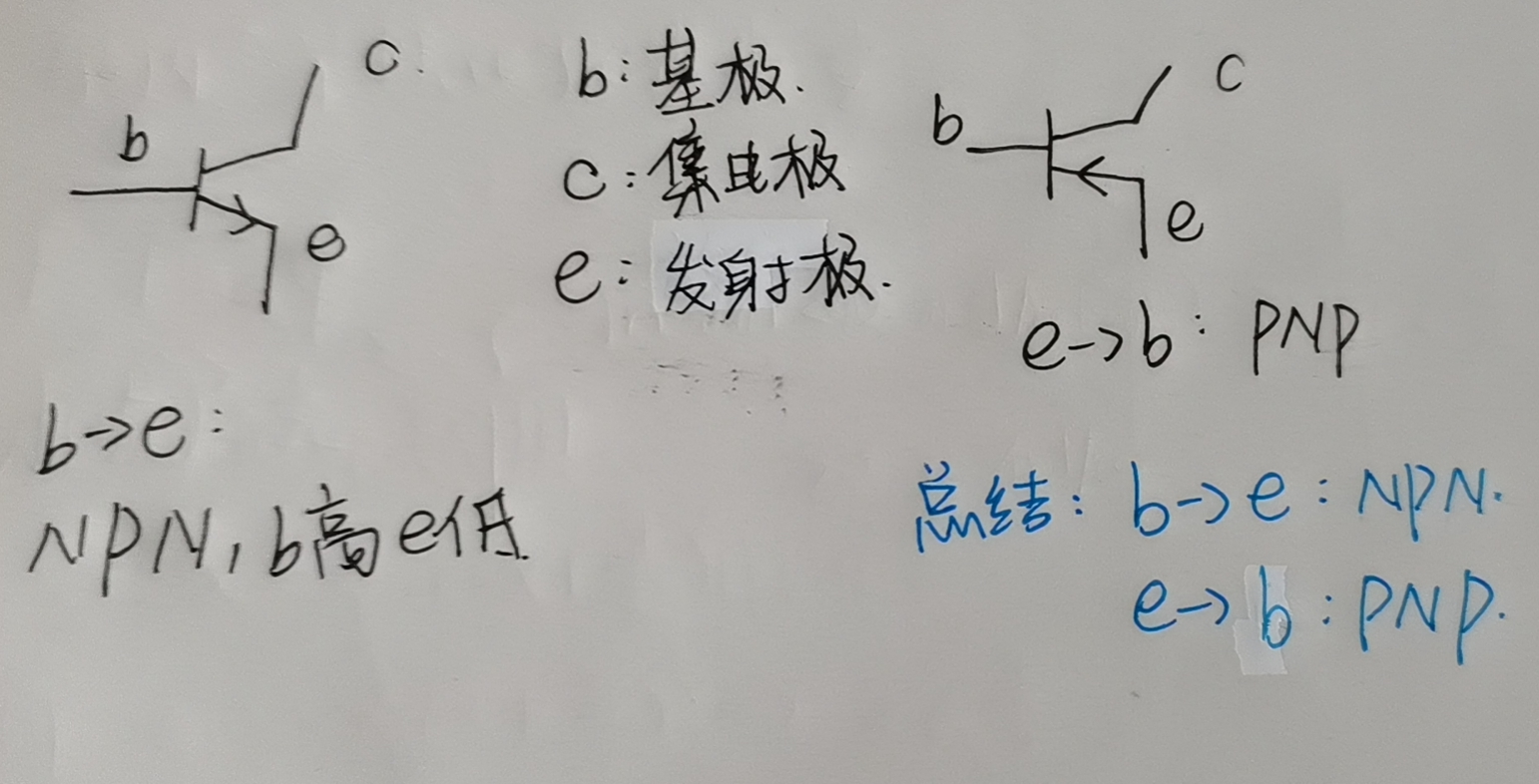

半导体器件的基本特征：NPN与PNP
参考这里
最后
