概述
RS触发器有与非和或非门两种构成，有时与非门构成的触发器还使用负逻辑。
我们注意到：
1.这两种RS触发器的RS对应的Q和Q非位置并不相同，这是为了保持R作为复位端，S作为置位端。

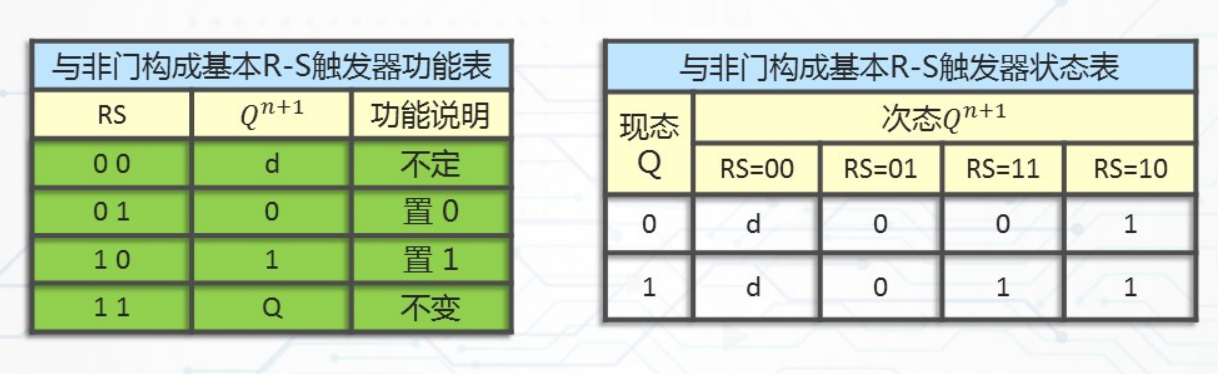

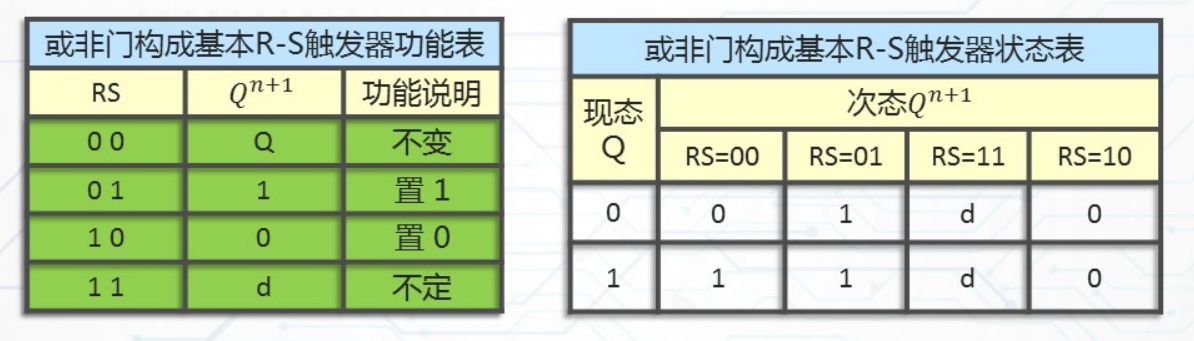

2.与非门构成的RS触发器引脚处有两个小圆圈，这代表他是低电平有效，而或非门是高电平有效。
由于低电平有效，所以rs均为0时会有冲突，均为1时都无效，为0时产生对应功能置零或置一。

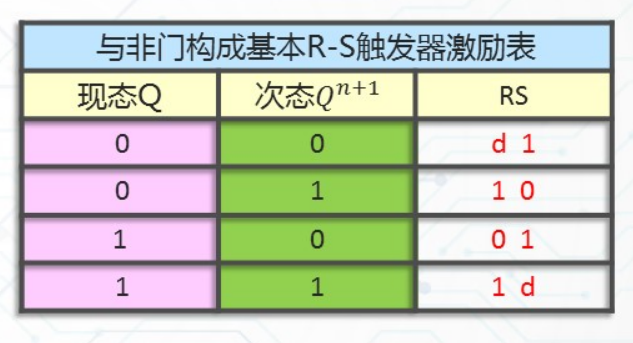

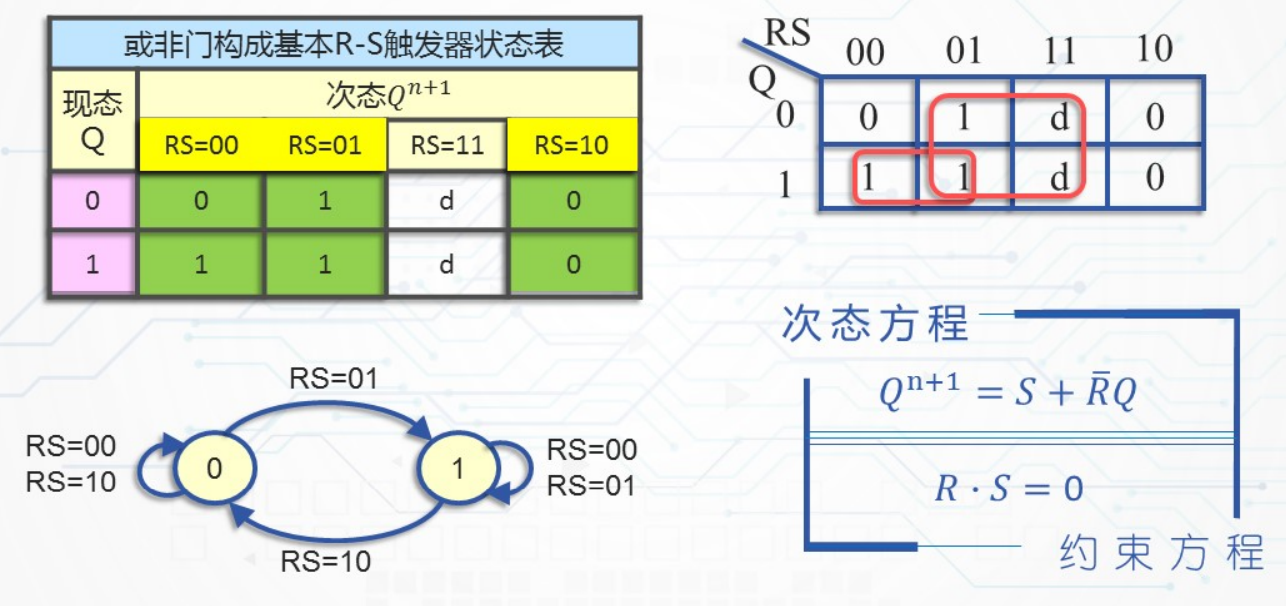

状态方程可由卡诺图获得，状态图由圆圈代表稳定状态，箭头以及箭头线上的条件指向代表变化
