前言

环境要求：

Quartus Prime 18.0
modelsim 10.5

一、D触发器介绍

1、D触发是什么？

D触发器是一个具有记忆功能的，具有两个稳定状态的信息存储器件，是构成多种时序电路的最基本逻辑单元，也是数字逻辑电路中一种重要的单元电路。
因此，D触发器在数字系统和计算机中有着广泛的应用。触发器具有两个稳定状态，即"0"和"1"，在一定的外界信号作用下，可以从一个稳定状态翻转到另一个稳定状态。
D触发器有集成触发器和门电路组成的触发器。触发方式有电平触发和边沿触发两种，前者在CP(时钟脉冲)=1时即可触发，后者多在CP的前沿（正跳变0→1）触发。
D触发器的次态取决于触发前D端的状态，即次态=D。因此，它具有置0、置1两种功能。
对于边沿D触发器，由于在CP=1期间电路具有维持阻塞作用，所以在CP=1期间，D端的数据状态变化，不会影响触发器的输出状态。

2、结构

D触发器（data flip-flop或delay flip-flop）由4个与非门组成，其中G1和G2构成基本RS触发器。电平触发的主从触发器工作时，必须在正跳沿前加入输入信号。如果在CP高电平期间输入端出现干扰信号，那么就有可能使触发器的状态出错。而边沿触发器允许在CP触发沿来到前一瞬间加入输入信号。这样，输入端受干扰的时间大大缩短，受干扰的可能性就降低了。边沿D触发器也称为维持-阻塞边沿D触发器。边沿D触发器可由两个D触发器串联而成，但第一个D触发器的CP需要用非门反向。

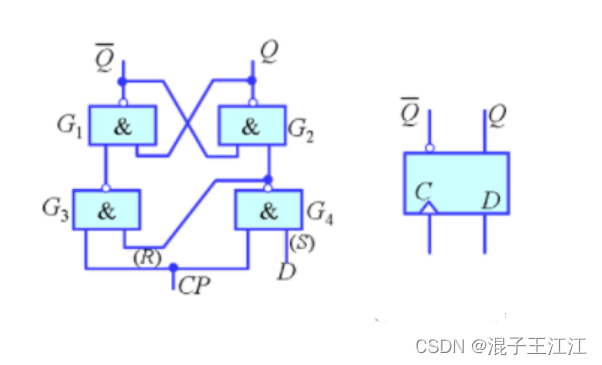

• 结构图

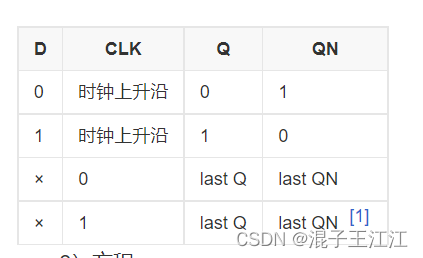

• 功能表


• 方程

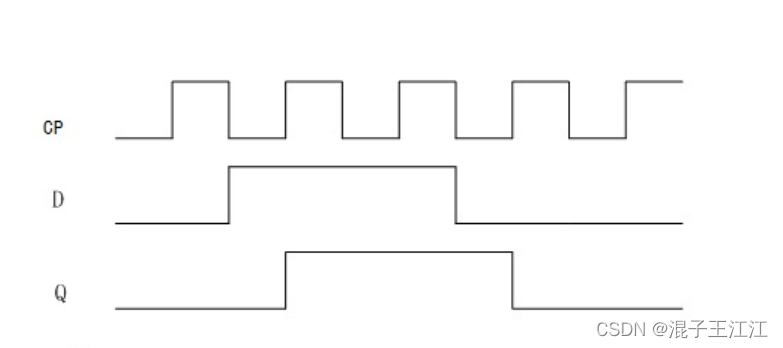

• 时序图


二、自定义D触发器

1、创建Quartus项目

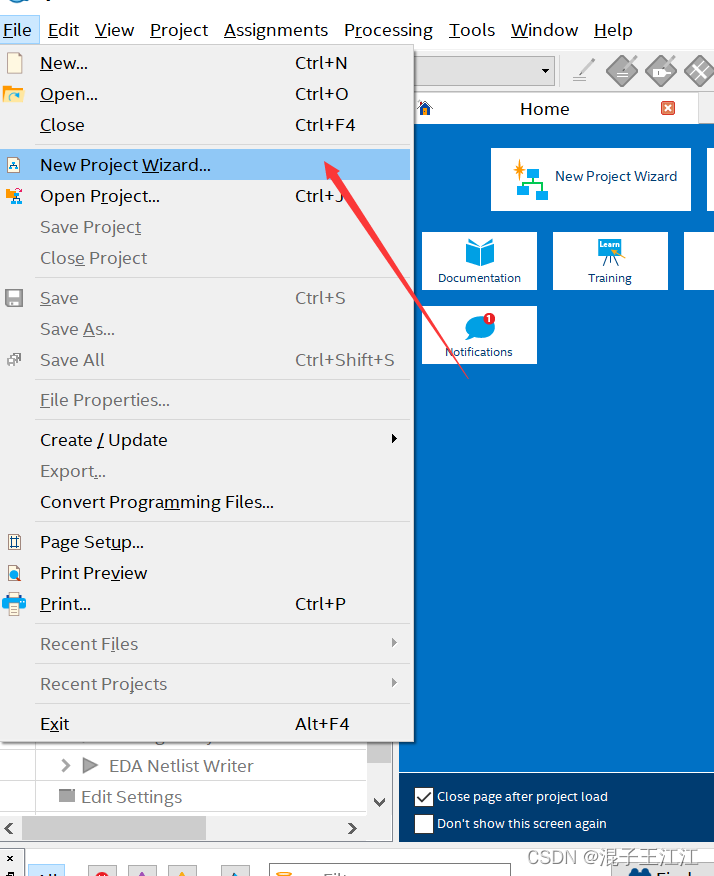

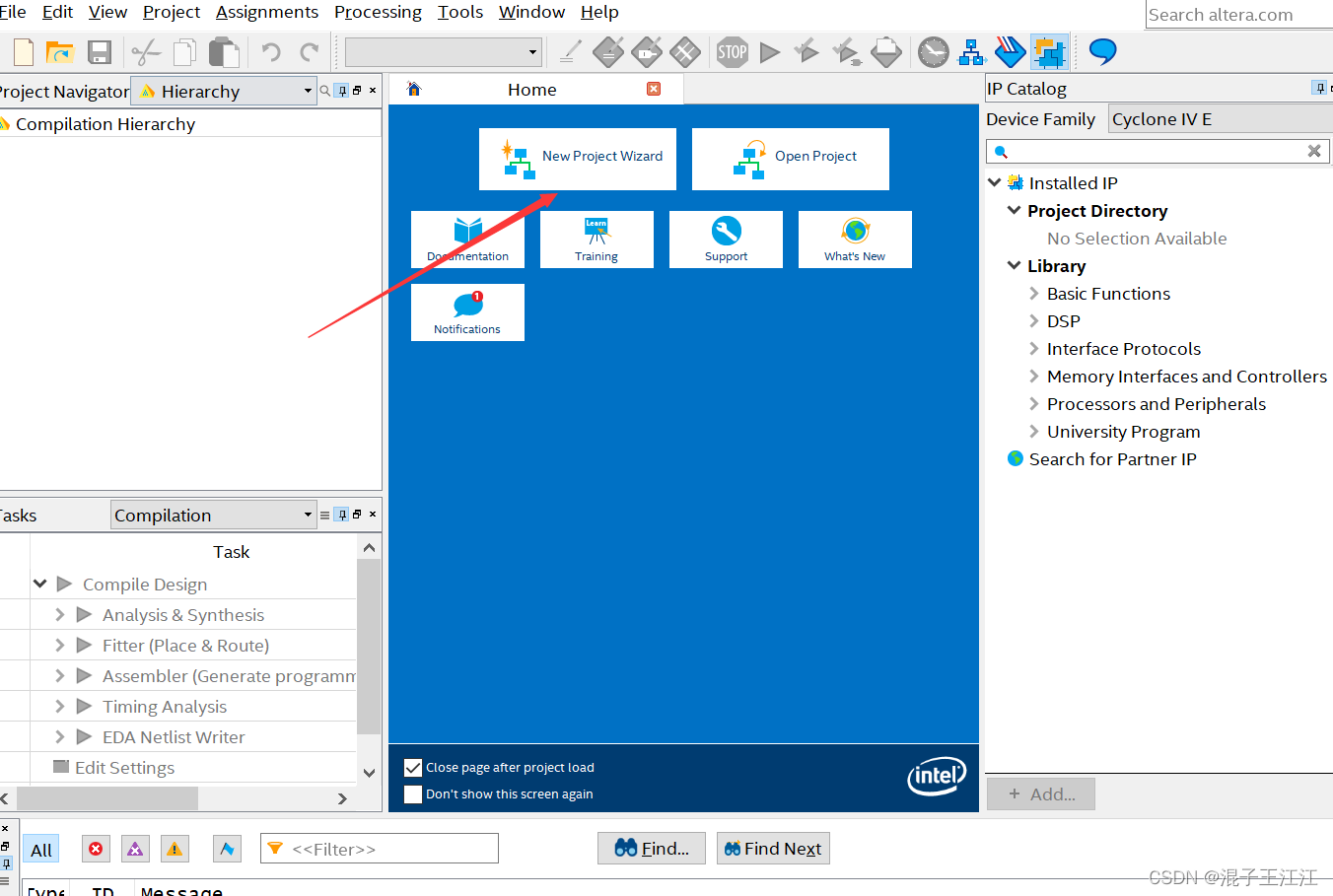

下面两种方式均可以进行创建

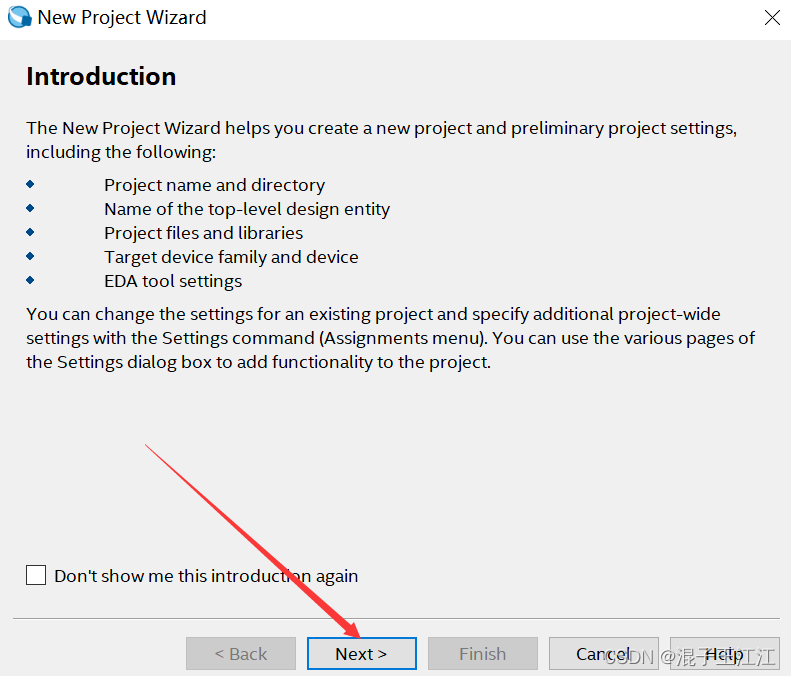

• 点击next

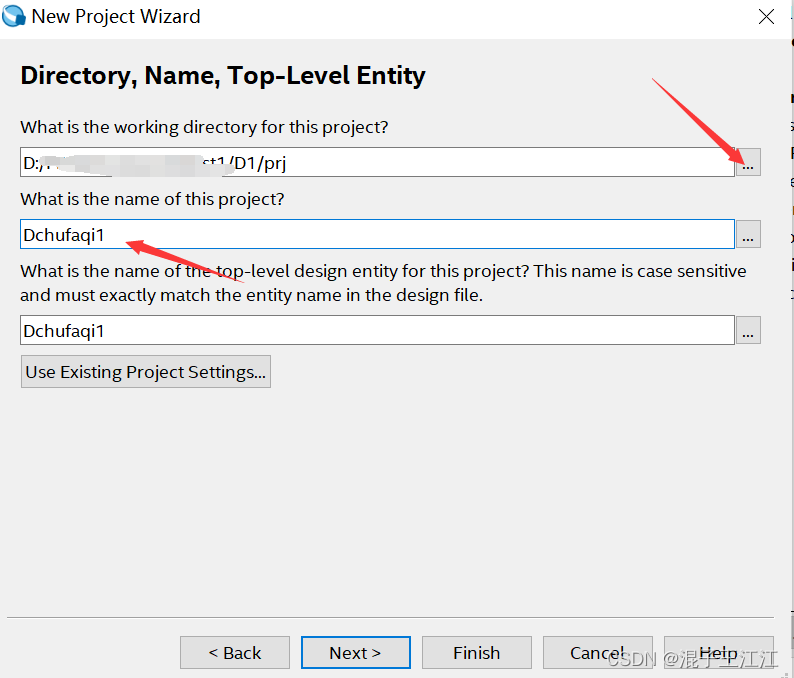

• 设置项目路径及项目名，然后next

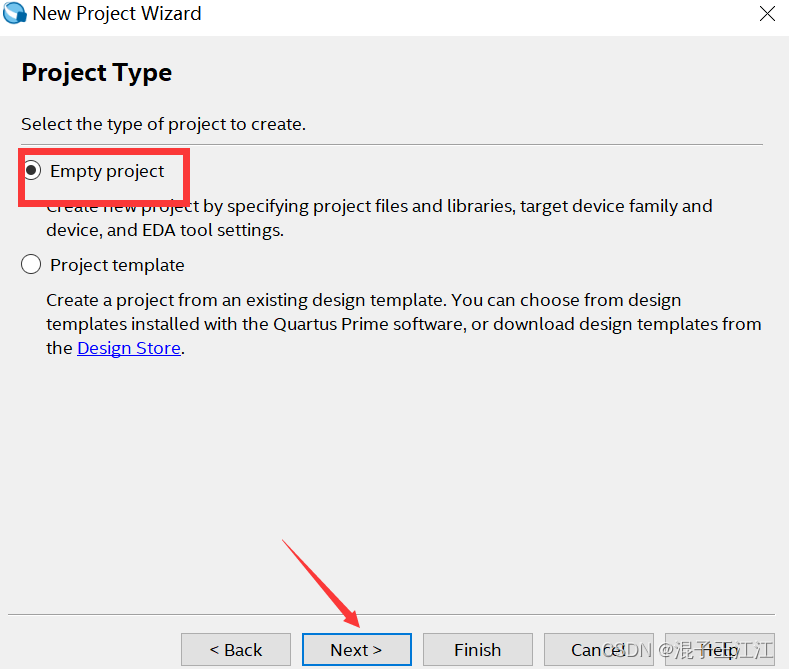

• 选择一个空项目，next

• next

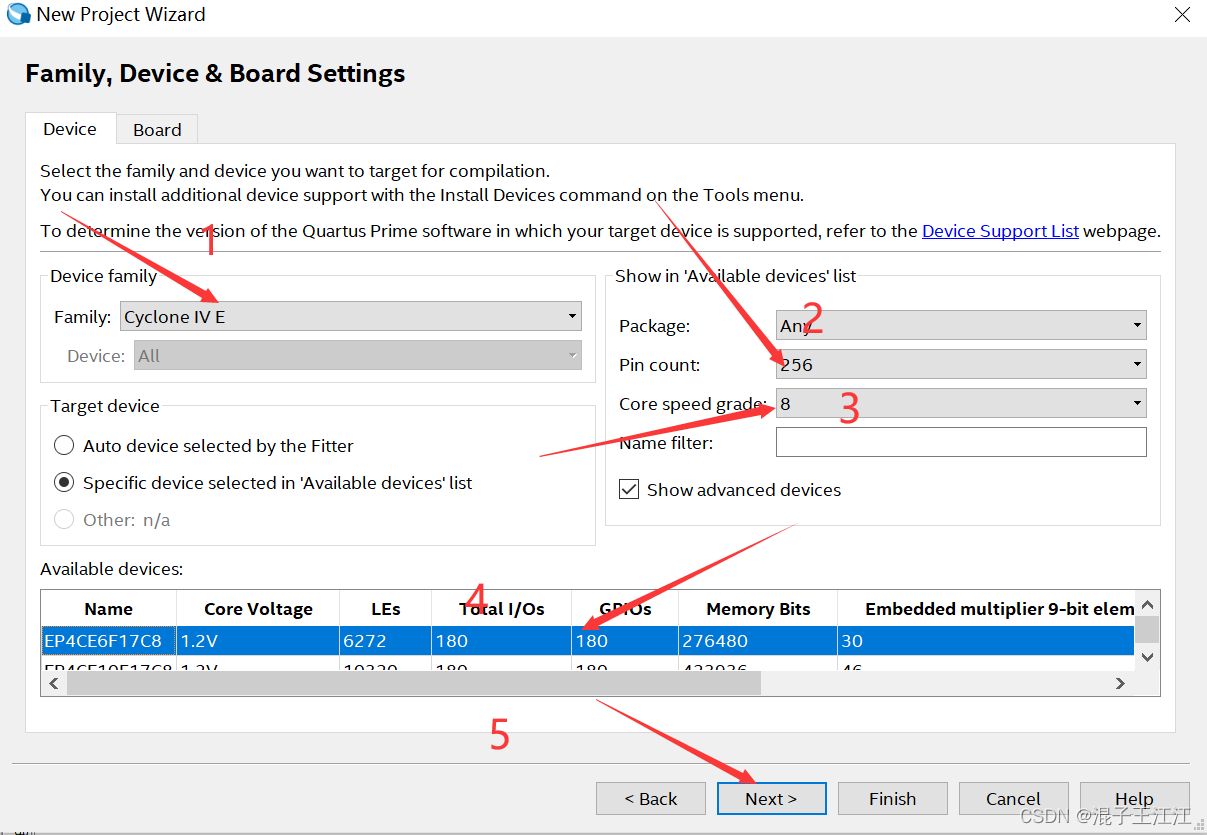

• 芯片选型：EP4CE6F17C8

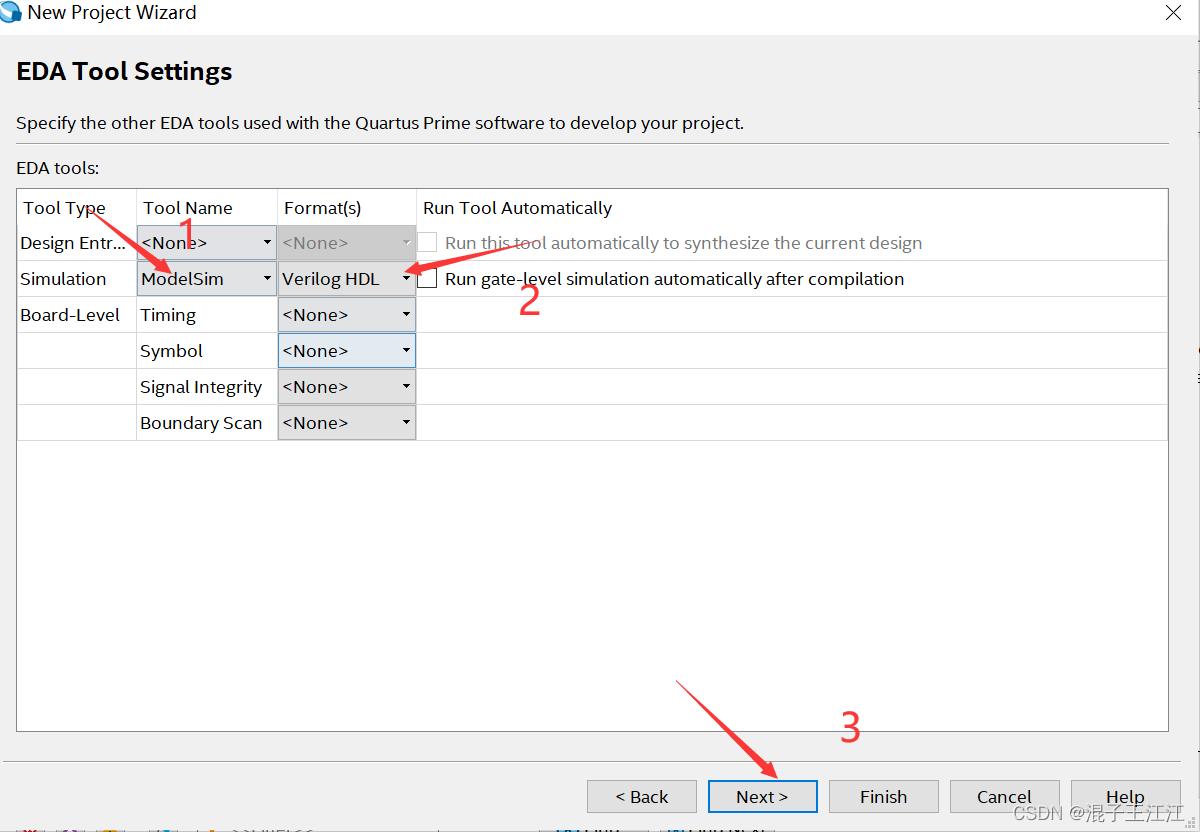

• EDA设置

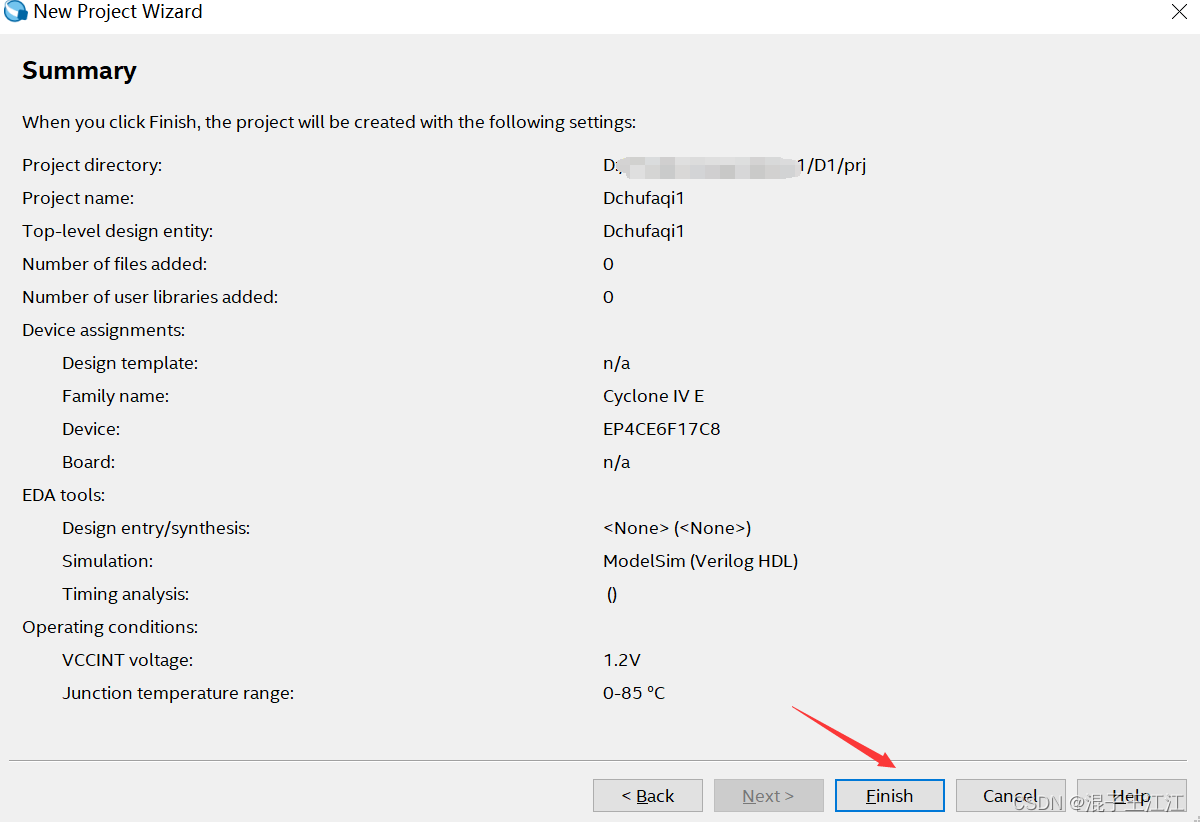

• 检查配置并点击finish


2、自定义D触发器原理图

• 打开原理图编辑窗

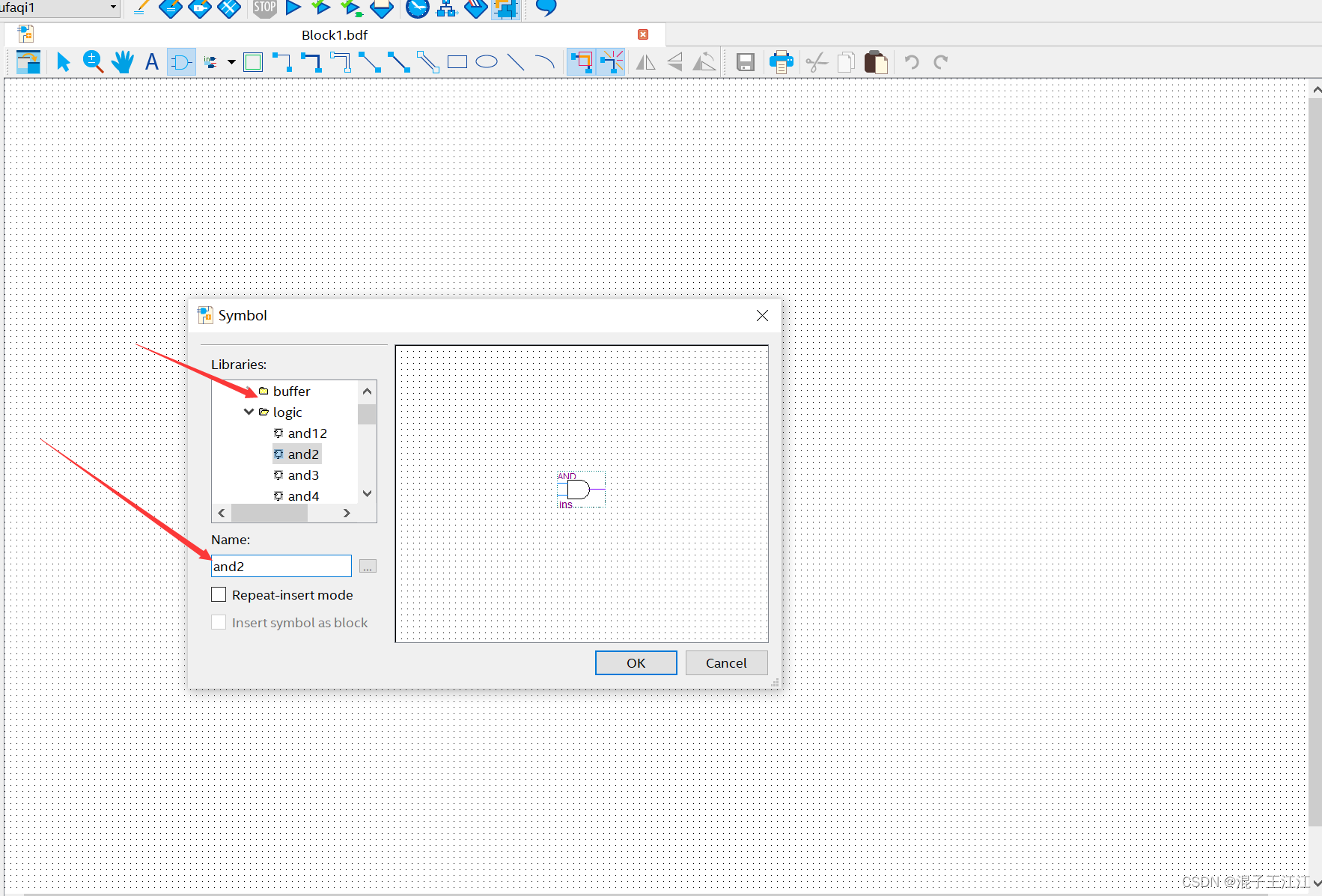

• 双击编辑界面，在弹出的框框里左边的文件夹寻找需要的元件，或者通过Name进行查找：

  注意：

D触发器需要4 个 nand2 与非门，1 个 not 非门，2个输入管脚和2个输出管脚：

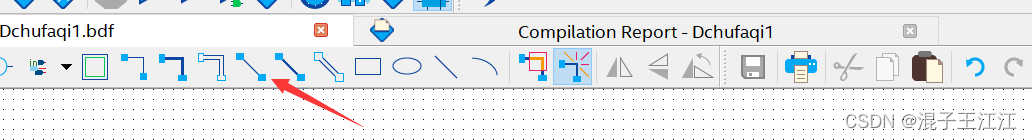

然后第一次连线就用下面这个吧，其他我用起来生成的效果图是错的，然后就是连的时候释放的点不对也会出现x,再者就是选择元件之后，不需要了可以点击Esc重置，不然他一直会携带那个元件。

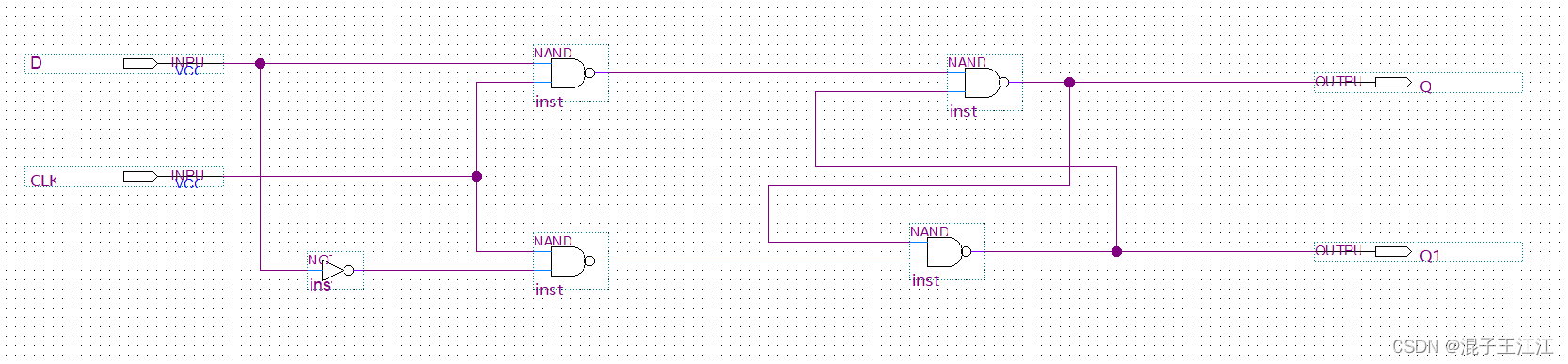

• D触发器：

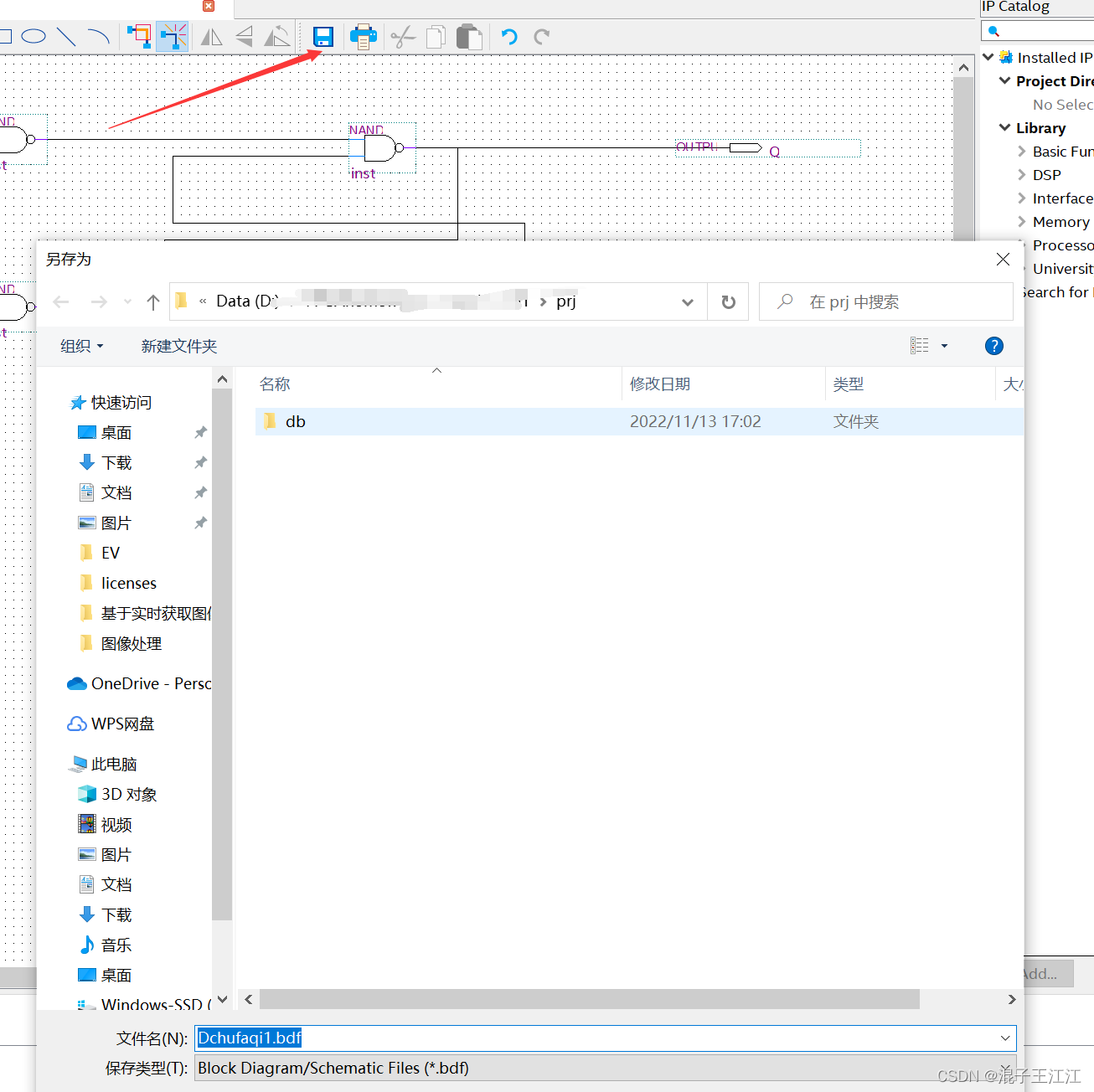

• 点击保存

3、编译

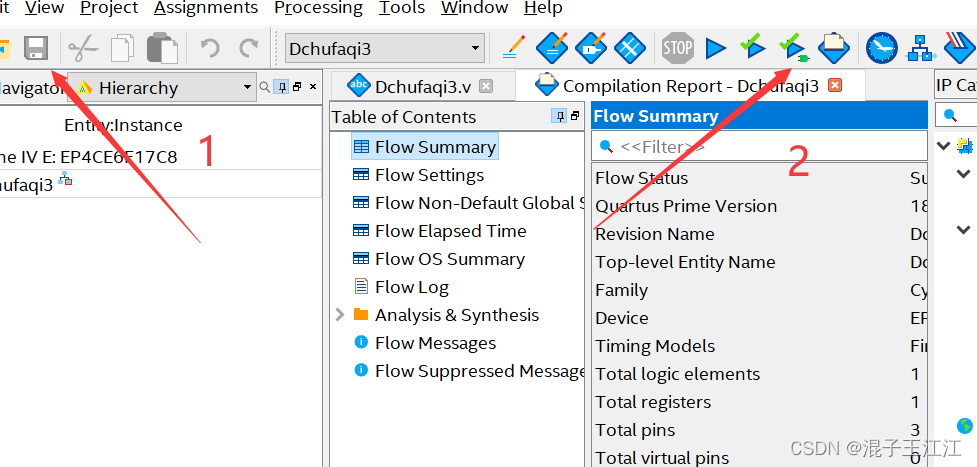

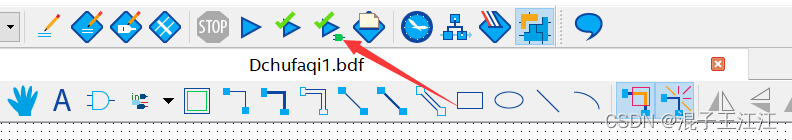

• 点击下面三角进行编译

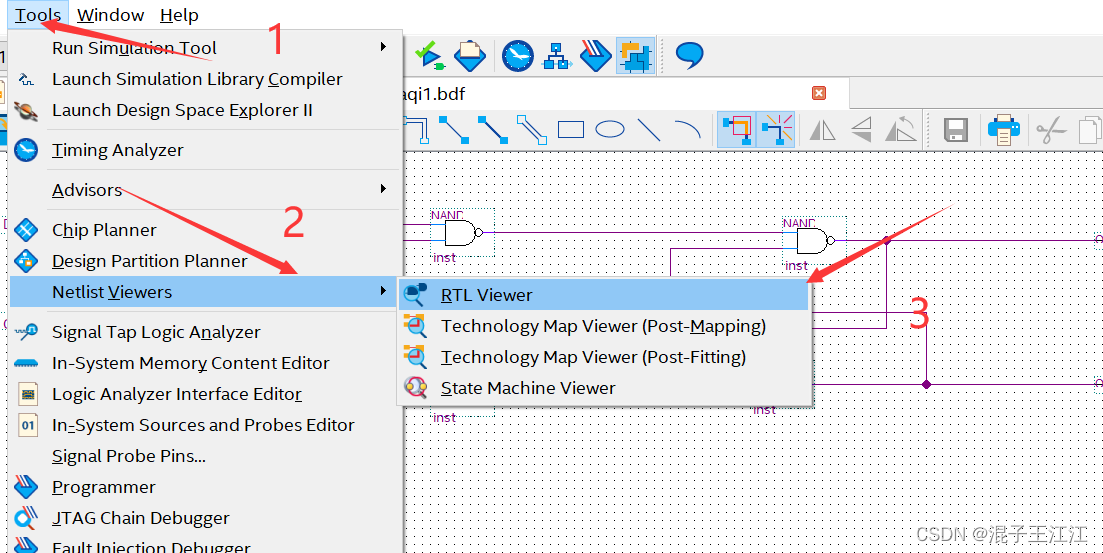

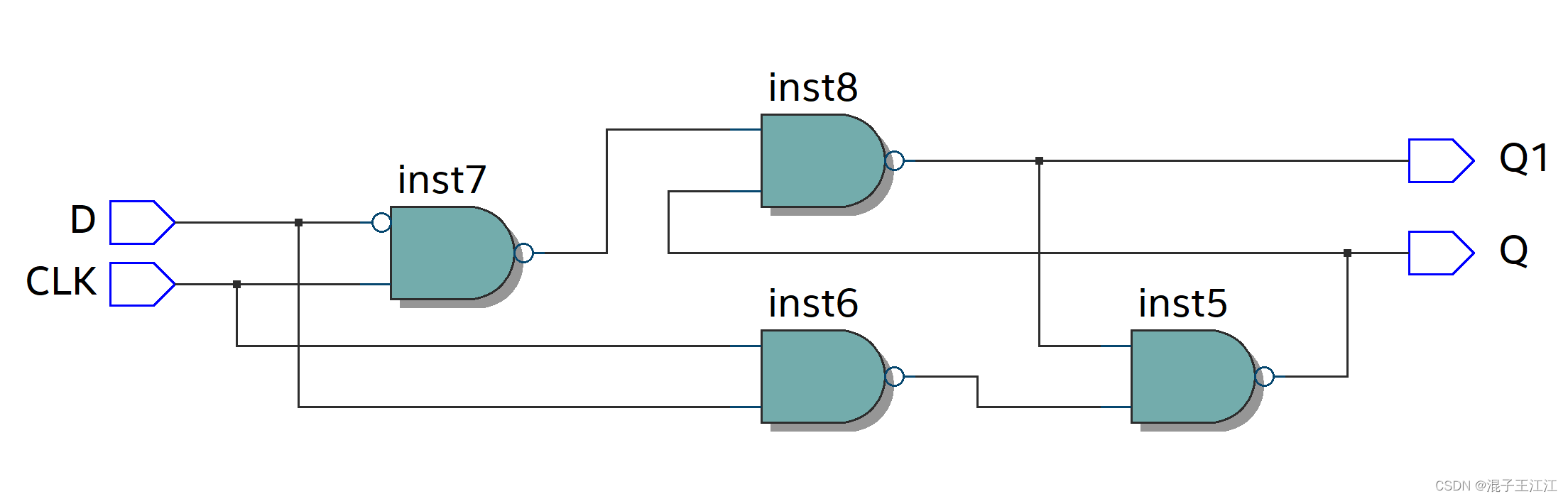

• 查看硬件电路图

• 效果


4、波形仿真

注意：
仿真分为功能仿真和时序仿真，两者有什么不同？

1、进行时间不同
1、功能仿真：功能仿真是在布线前进行。
2、时序仿真：时序仿真是在布线后进行。
二、关注不同
1、功能仿真：功能仿真仅仅关注输出和输入的逻辑关系是否正确，不考虑时间延时信息。
2、时序仿真：时序仿真不仅关注输出和输入的逻辑关系是否正确，同时还计算了时间延时信息。
三、要求不同
1、功能仿真：功能仿真了解实现的功能是否满足设计要求，其仿真结果与电路设计的真值表的结果相对应。
2、时序仿真：时序仿真了解实现的功能是否满足真实器件运行的要求，与特定的器件有关。

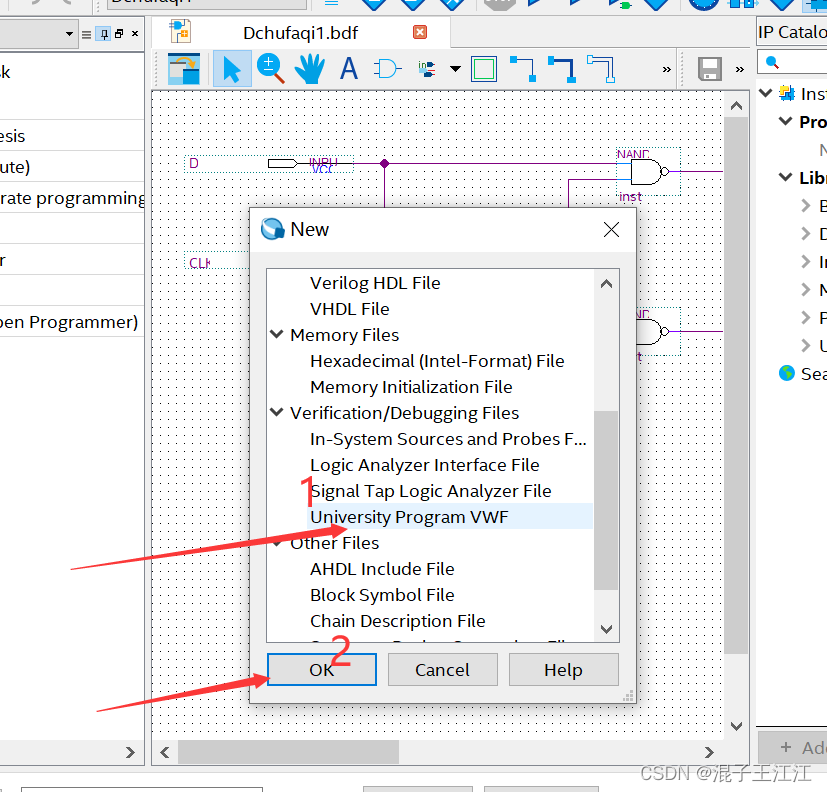

• 新建波形文件

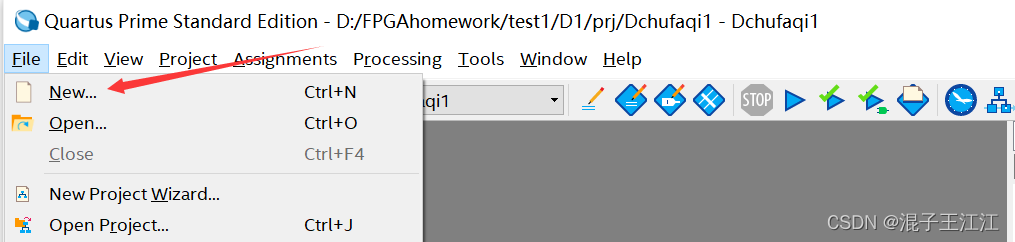

  点击File->new

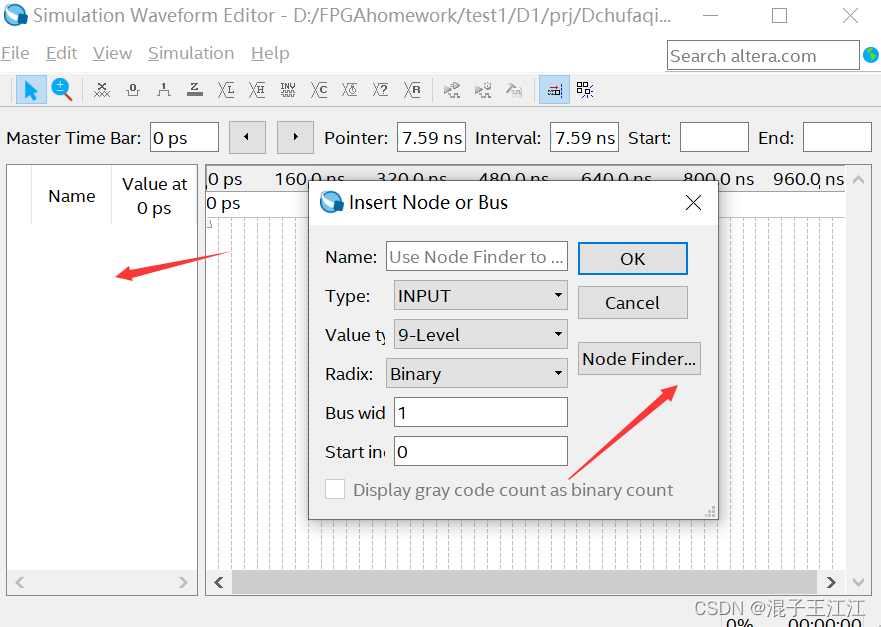

• 在弹出的窗口双击空白的地方，然后点击Node Finder：

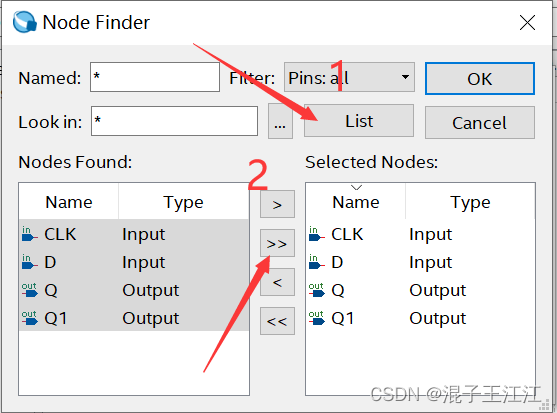

• 在随后出现的“node finder”对话框中点击“list”按钮，则半加器中所有的输入输出引脚全部出现在对话框左边。再在该界面上点击“>>”，则把左边所有的端口都选择到右边，进入波形：

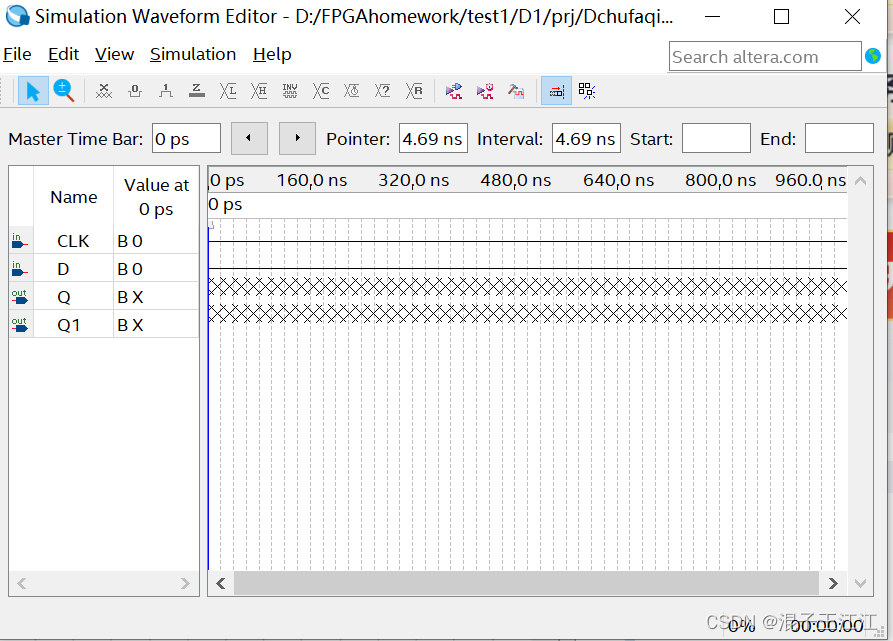

• 点击两次ok进行返回，随后出现下面波形图：

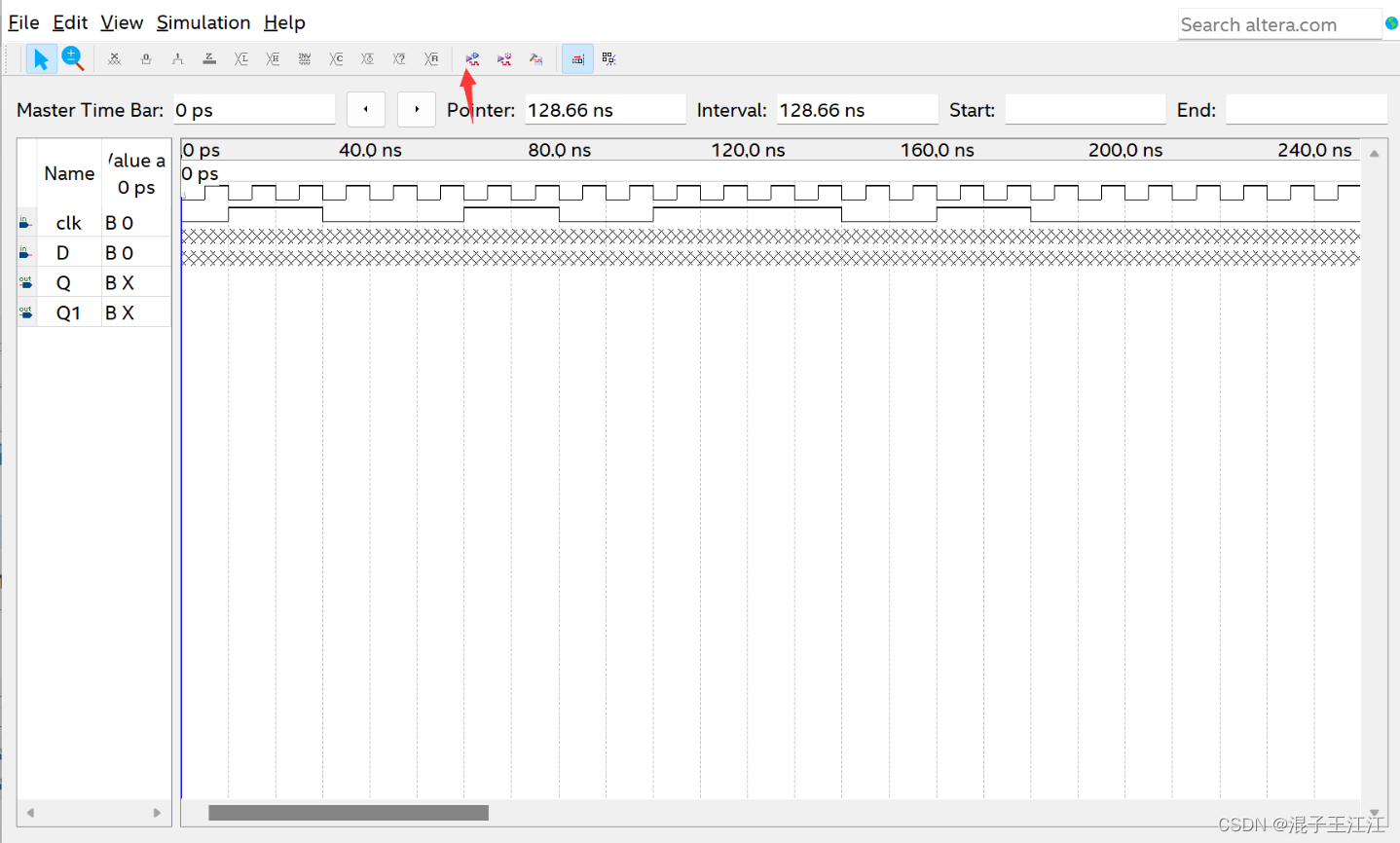

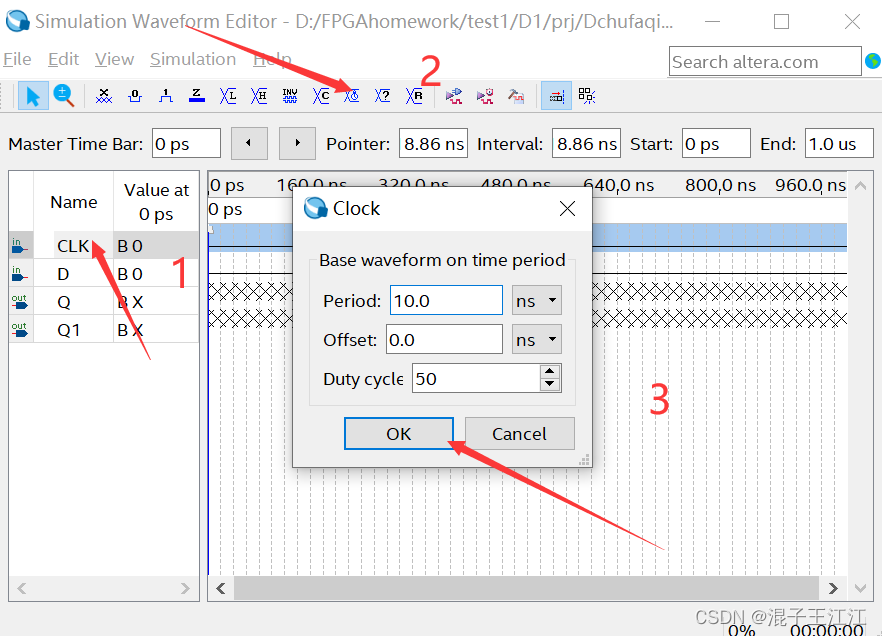

• 点击CLK设置时钟信号

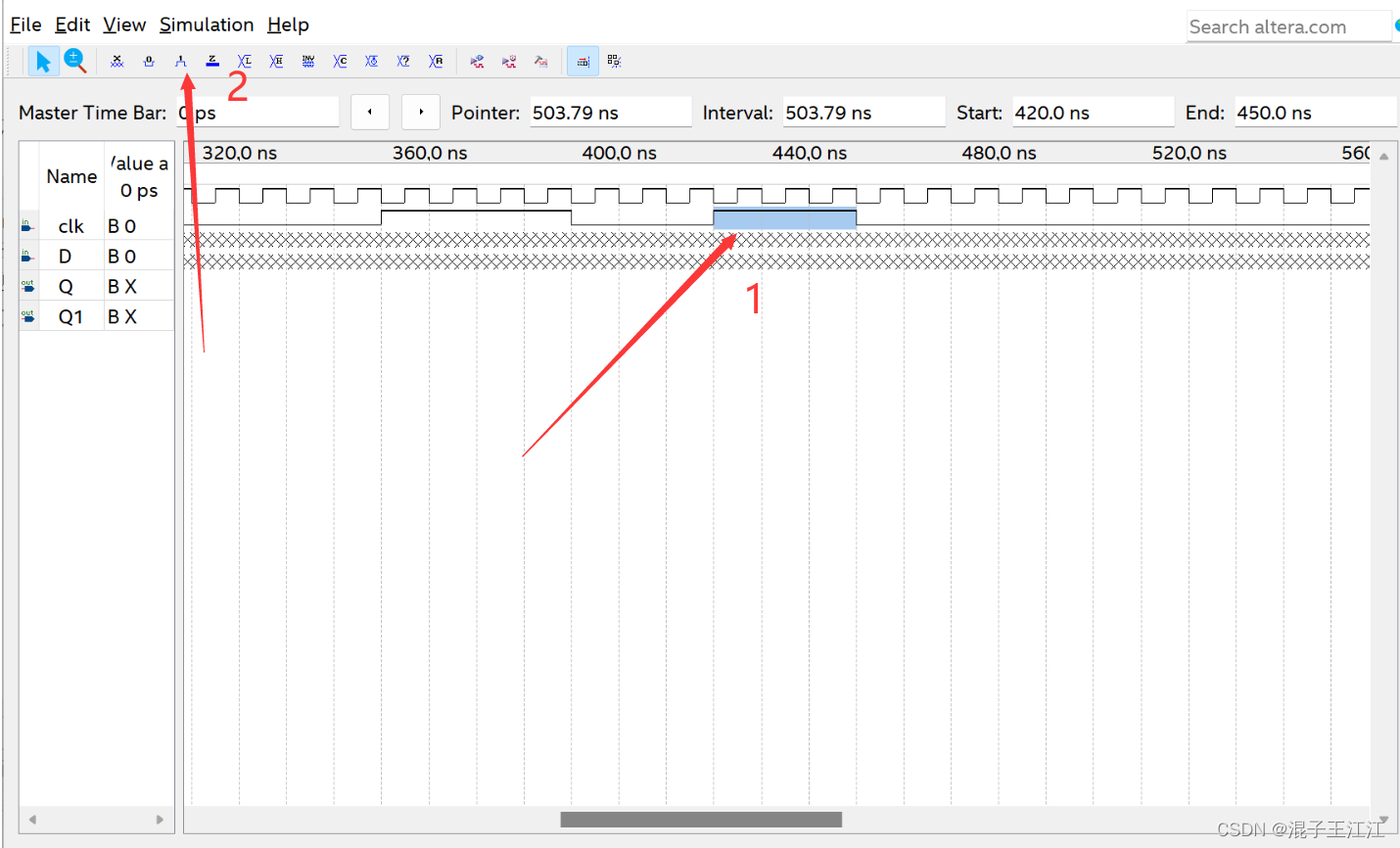

• 左键对D波形进行选中，设置为高电平

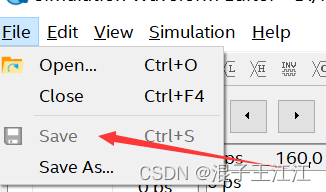

• 保存到相应路径

  - 功能仿真

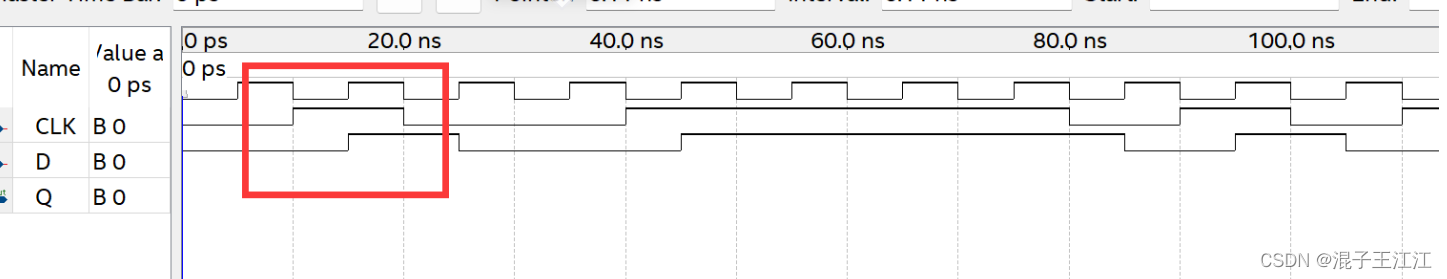

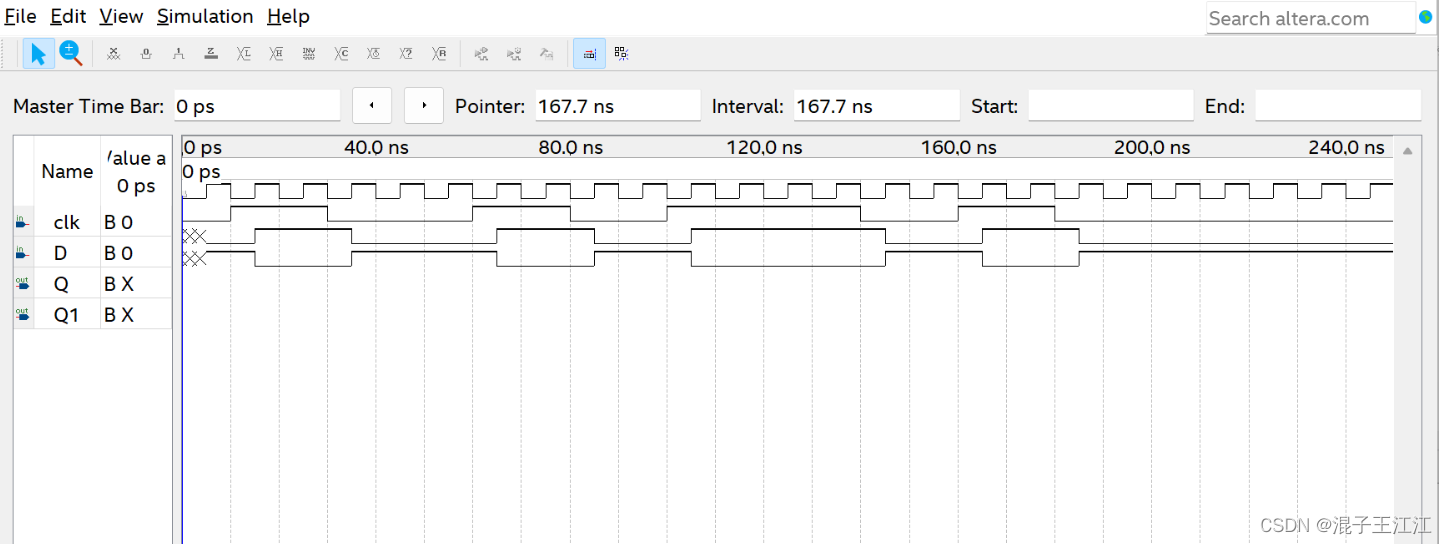

• 功能仿真图：


从图中看出Q比D延迟了半个时钟周期，这是因为Q在D处于上升沿才有反应。

- 时序仿真

- 时序仿真图

输出变化延时了一个时钟周期

三、调用D触发器

省略创建工程步骤，之间来到选择元件的步骤。

1、调用D触发器的原理图

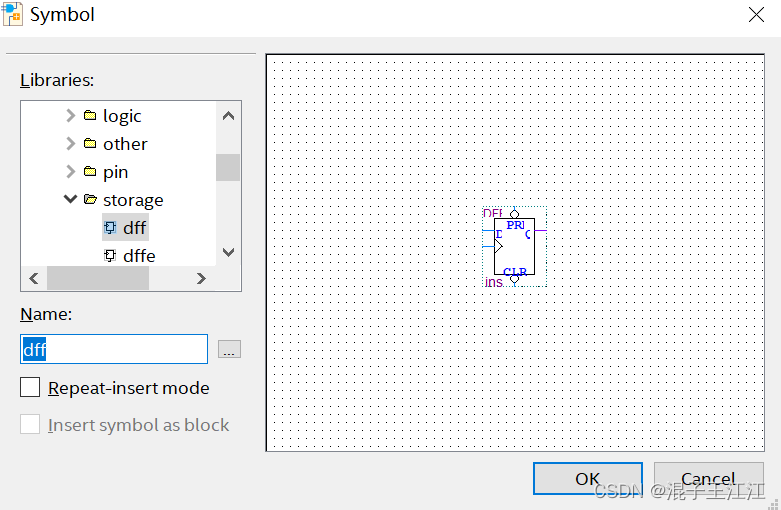

• 输入dff查找D触发器元件

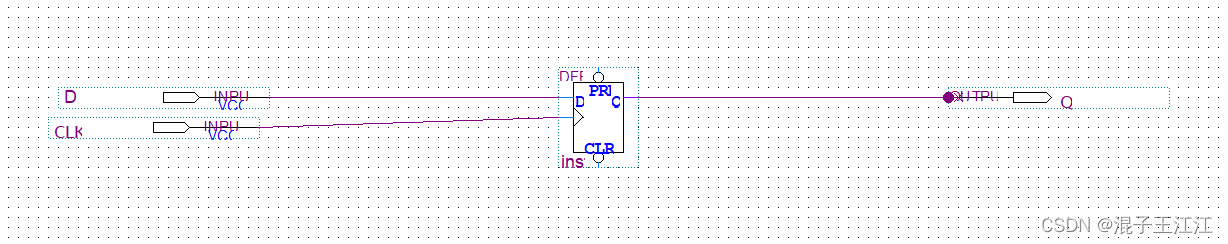

• 原理图

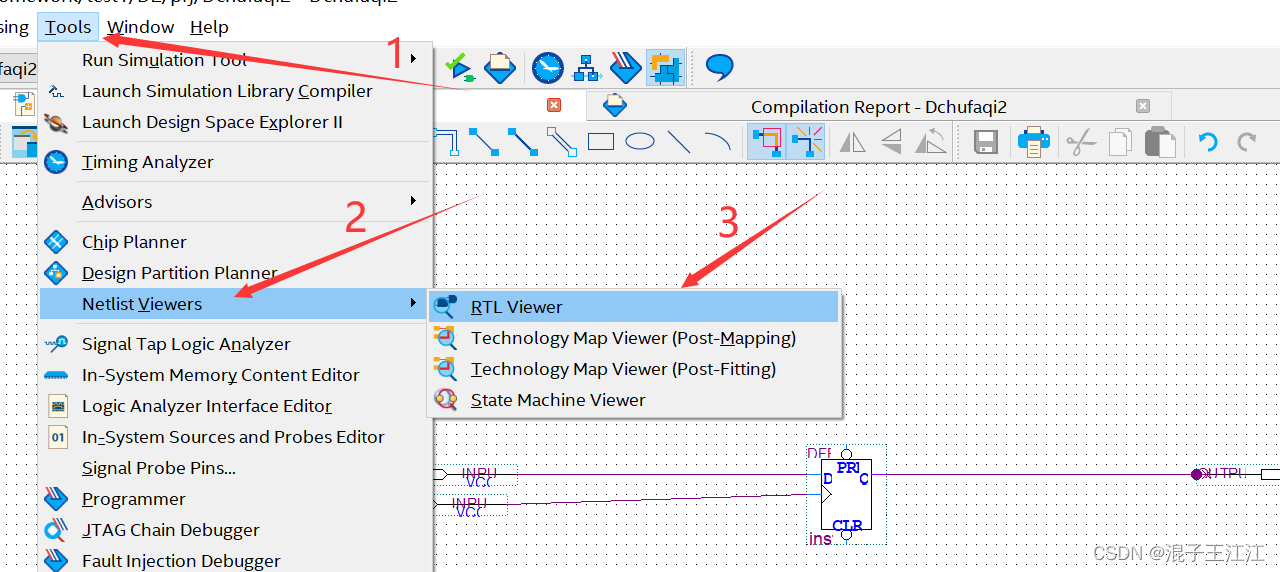

• 查看硬件连接图：

2、仿真图

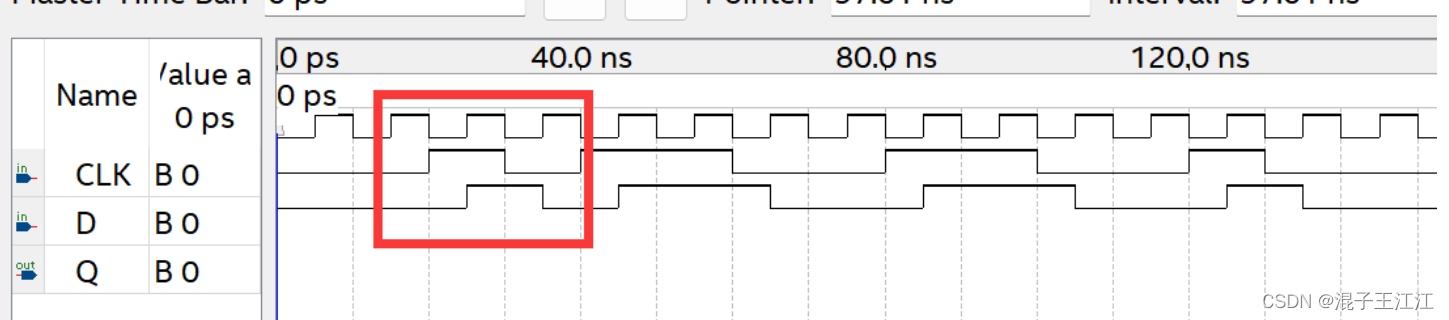

• 原图：设计一部分高电平

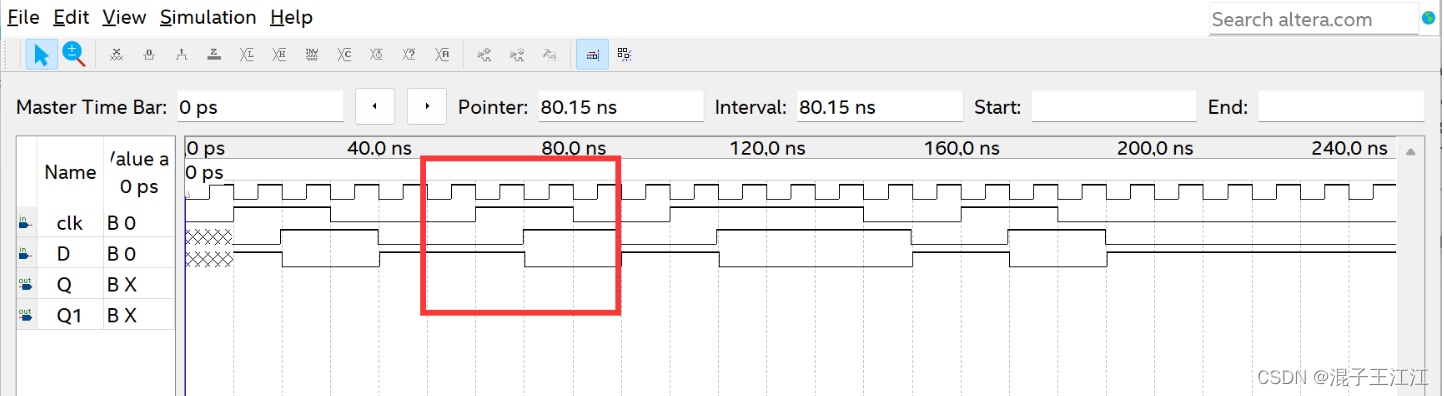

• 功能仿真图：


• 时序仿真图：

效果与自定义的一致，功能仿真波形图延迟半个时钟周期，时序仿真图延迟一个时钟。

四、Verilog语言实现一个触发器

与前面一样，创建一个工程。

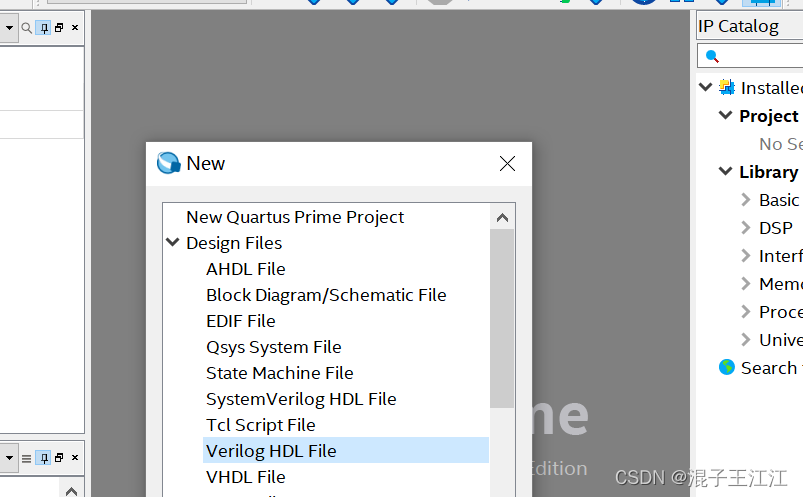

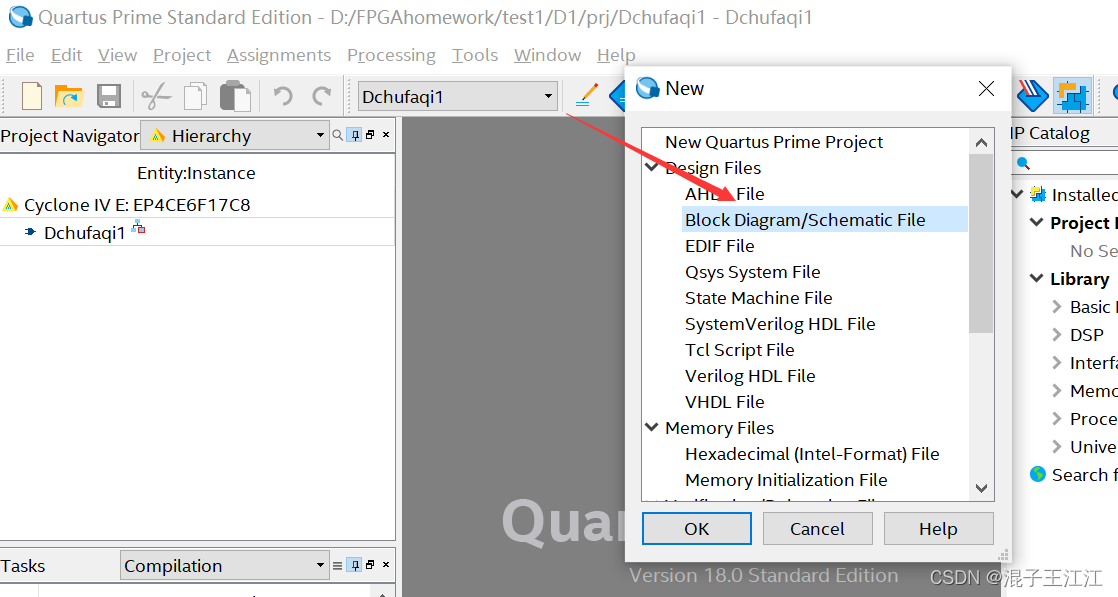

1、创建一个Verilog HDL 文件

File->new:

2、配置代码

//Dchufaqi3是文件名
module Dchufaqi3(D,CLK,Q);
    input D;
    input CLK;
    output Q;

    reg Q;

    always @ (posedge CLK)//我们用正的时钟沿做它的敏感信号
    begin
        Q <= D;//上升沿有效的时候，把d捕获到q
    end
endmodule

3、编译

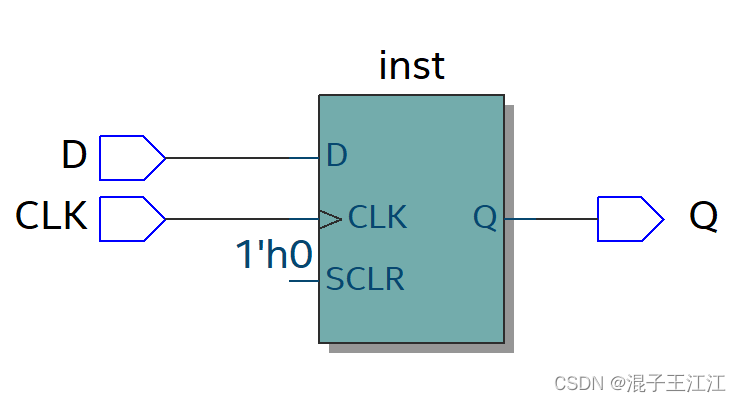

• 保存->编译->查看硬件原理图

4、仿真图

• 功能仿真

• 时序仿真

效果同样与前面一致，功能仿真波形图延迟半个时钟周期，时序仿真图延迟一个时钟。

五、总结

复习了D触发器，从自定义触发器到调用到脱离，越来越抽象，越发体会到通过Verilog语言进行硬件电路开发的便捷。

六、参考资料

https://blog.csdn.net/weixin_46129506/article/details/123443865
https://baike.baidu.com/item/D%E8%A7%A6%E5%8F%91%E5%99%A8/10169294
