概述
1. 前言
工作中，在写文档总结时，对于需求的理解总有一个重要的环节，那就是画流程图，Ubuntu下我推荐使用StartUML 来画，嘎嘎好用，如果不知道这个工具，请参考笔者这篇文章下载安装：
Ubuntu StartUML安装教程_ubuntu安装staruml_broadview_java的博客-CSDN博客
2. 新建流程图
打开一个工程，Untitled ----- Add Diagram----- Flowchart Diagram
3. 菜单介绍

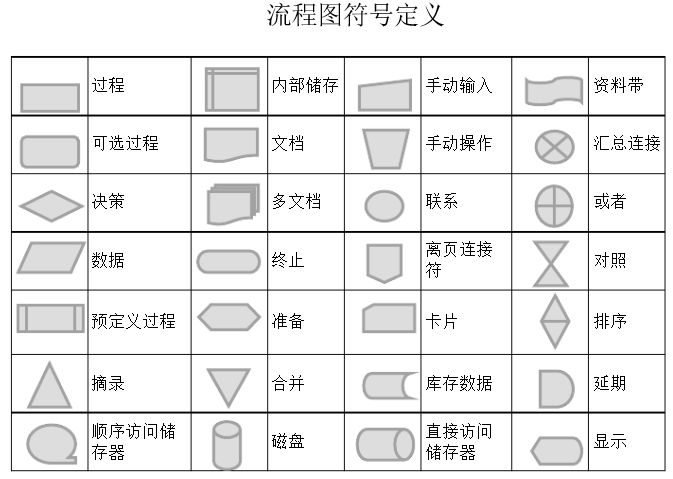

流程的符号定义
流程图的组成有：起止框、输入框、判断框、处理框、流程线、连接点等
菜单：
| 菜单名 | 功能说明 |
| Flow | 流程指向 |
| Process | 过程 就是常说的处理框 |
| Terminator | 终止 就是常说的结束框 |
| Decision | 决策 就是常说的处理框 true or false |
| Delay | 延期 |
| Predefined Process | 预定义过程 |
| Alternate Process | 可选过程 |
| Data | 数据 |
| Document | 文档 |
| Multi-Document | 多文档 |
| Preparation | 准备 就是常说的开始框 |
| Display | 显示 |
| Manual Input | 手动输入 |
| Manual Operation | 手动操作 |
| Card | 卡片 |
| Punched Tape | 资料带 |
| Connector | 联系 |
| Off-Page Connector | 离页连接符 |
| Or | 或者 |
| Summing Junction | 汇总连接 |
| Collate | 对照 |
| Sort | 排序 |
| Merge | 合并 |
| Extract | 摘录 |
| Stored Data | 库存数据 |
| Database | 磁盘 |
| Direct Acess Storage | 直接访问存储 |
| Internal Storage | 内部存储 |

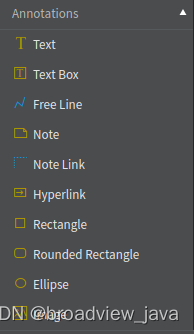

注释菜单: 用来备注 文字， 图片（限制大小）等
4. 画图实践
流程图的三大结构： 顺序结构， 选择结构，循环结构

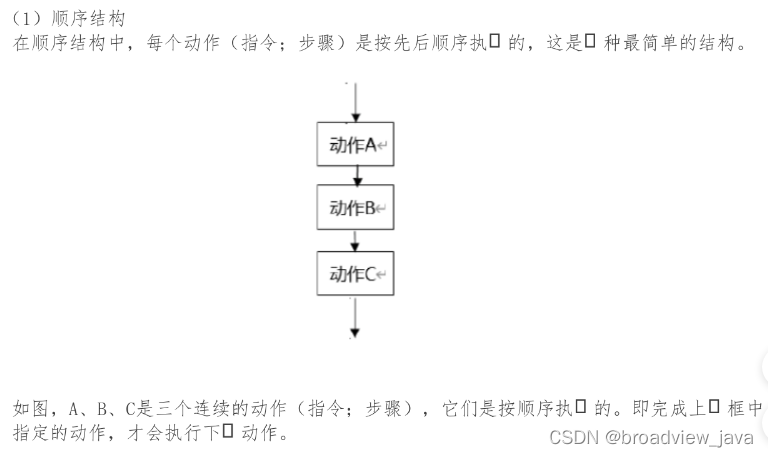

4.1 顺序结构
用StartUML画的效果图：

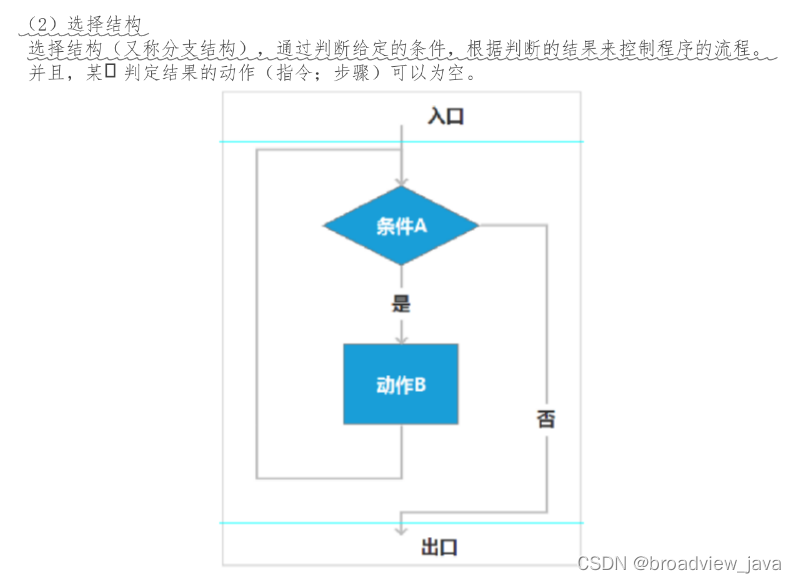

4.2 选择结构

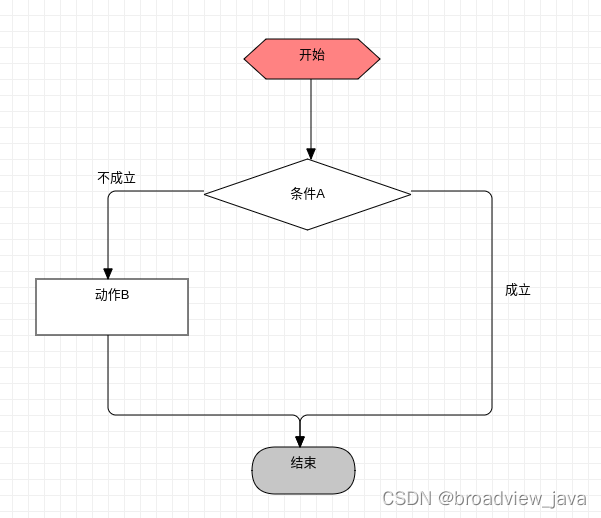

用 StartUML画的效果图：

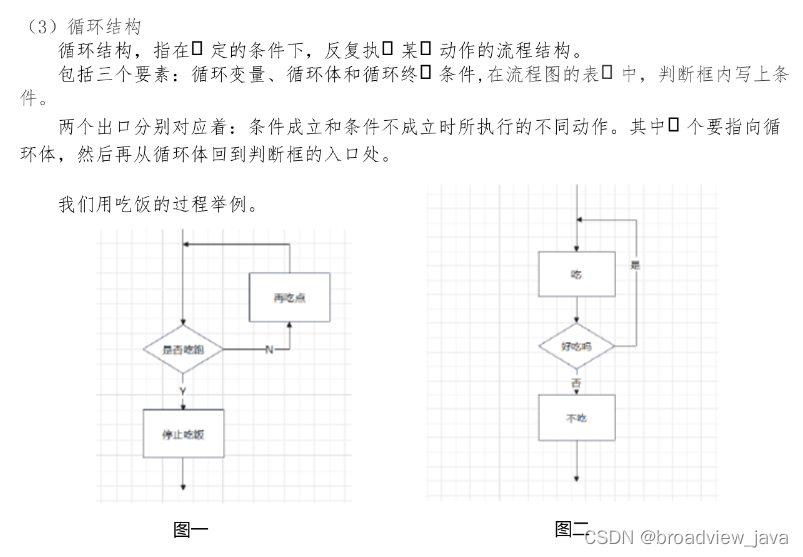

4.3 循环结构
StartUML 时序图：
