关于”异步复位，同步释放“的一些理解

今天在读代码时，碰到了一个模块要求复位信号高电平有效，但系统的复位是低电平有效，就需要对低电平有效的异步复位信号转换成高有效，同时对其进行异步复位，同步释放处理，但是并不明白这是啥意思,查阅资料资料，记录一下自己的理解！

首先介绍一下同步复位和异步复位。
同步复位：理解为同时复位，即需要复位信号的变化发生在时钟信号的边沿（自己理解，说法并不严谨），其代码实现：

always@(posedge clk) begin
    if(rst_n==1'b0)
        dout<=1'b0;
    else
        dout<=din;
end

异步复位：复位信号不需要依赖于时钟信号的边沿，即复位信号发生变化，就可以直接复位，其代码实现：

always@(posedge clk or negedge rst_n) begin
    if(rst_n==1'b0)
        dout<=1'b0;
    else
        dout<=din;
end

复位按键按下视为复位操作，复位按键松开是为释放操作，但是在异步复位之后，松开释放的过程中，如果！！释放的复位信号，在时钟脉冲上升沿的前后的建立时间与保持时间内发生变化，则会出现亚稳态的情况。

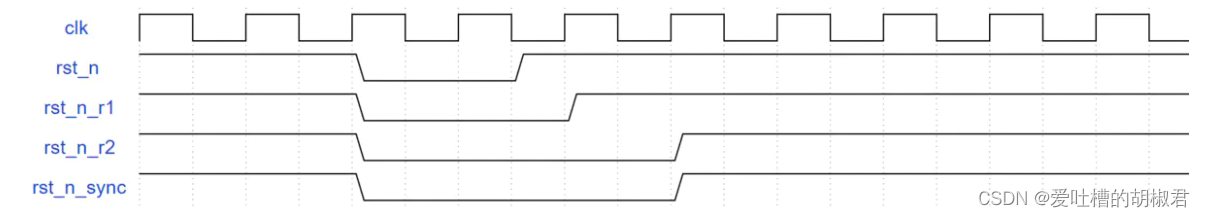

为了避免复位信号出现亚稳态对后续寄存器的状态造成影响，故也可以使用两级寄存器实现一个打拍的操作，减小亚稳态的影响。实现代码：

always @ (posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        rst_1 <= 1'b1;
        rst_2 <= 1'b1;
    end
    else begin
        rst_1 <= 1'b0;
        rst_2 <= rst_1;
    end
end
