概述
目录
- 1. 简介
- 2. 分类
- 3. 时序电路分析流程
- 4. 时序电路分析举例
- 5. 时序电路设计
- 6. 时序电路设计举例-序列检测器
1. 简介
时序逻辑电路指电路的输入不仅与输入有关，还与当前电路的状态有关，一般由组合逻辑电路和存储电路构成，并时序逻辑电路中存在反馈。
2. 分类
时序逻辑电路分为同步时序电路和异步时序电路，其中同步时序电路指的是电路中所有的触发器共用一个时钟源。
3. 时序电路分析流程

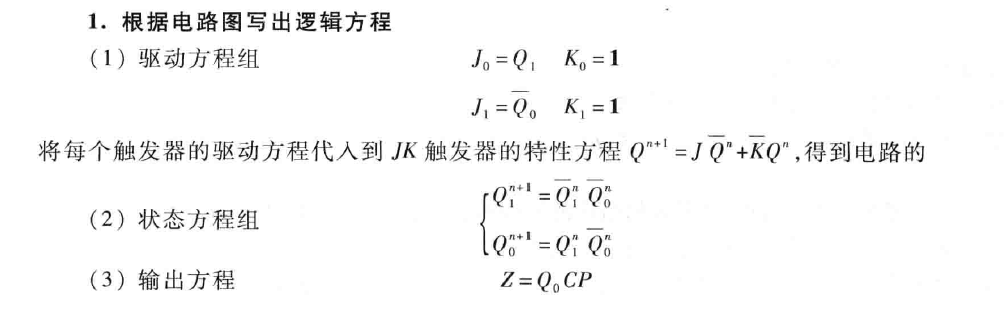

- 根据电路图确定输出方程
- 各触发器的驱动方程
- 将驱动方程代入相应触发器的特性方程，求出状态方程

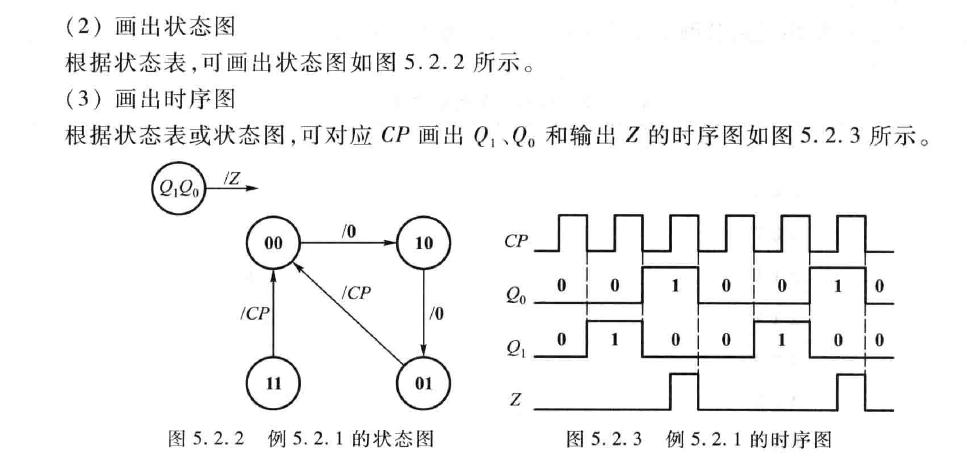

- 根据状态方程，列出状态表，画出状态转移图

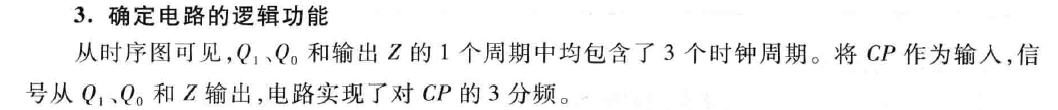

- 确定电路的逻辑功能

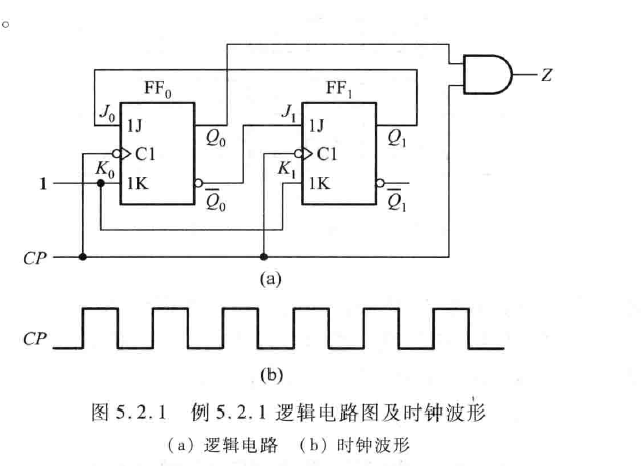

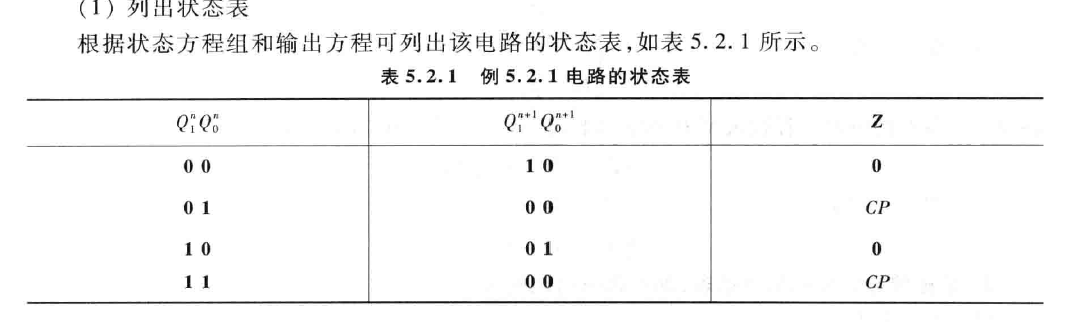

4. 时序电路分析举例
5. 时序电路设计
- 确定电路的输入、输出以及电路的几个状态

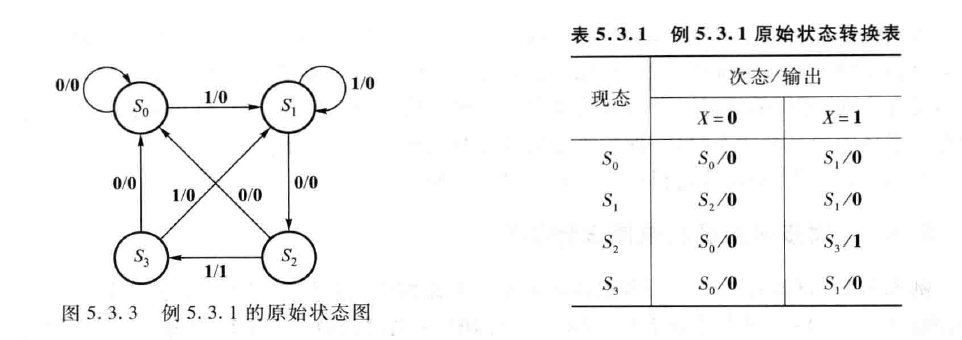

- 状态编码，并建立状态转移图
- 状态化简
- 根据状态转移图确定状态转移表
- 选择触发器类型，求出电路的输出方程和驱动方程
6. 时序电路设计举例-序列检测器
- 确定电路的输入、输出以及电路的几个状态
电路一个输入X, 一个输出Y, 状态有4个，分别为IDLE, 输入1, 输入10, 输入101 - 状态编码，并建立状态转移图

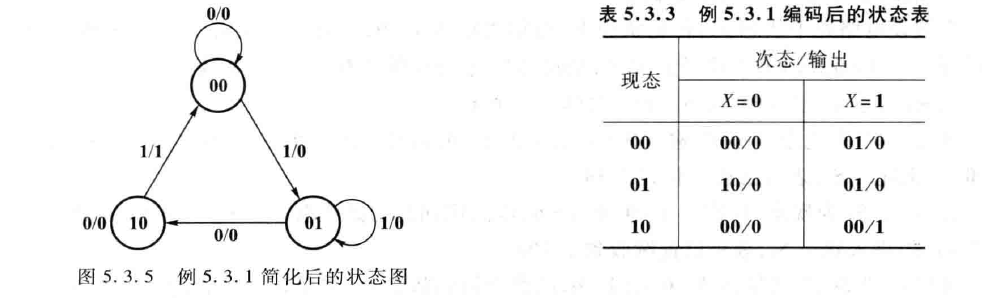

- 状态化简
- 根据状态转移图确定状态转移表

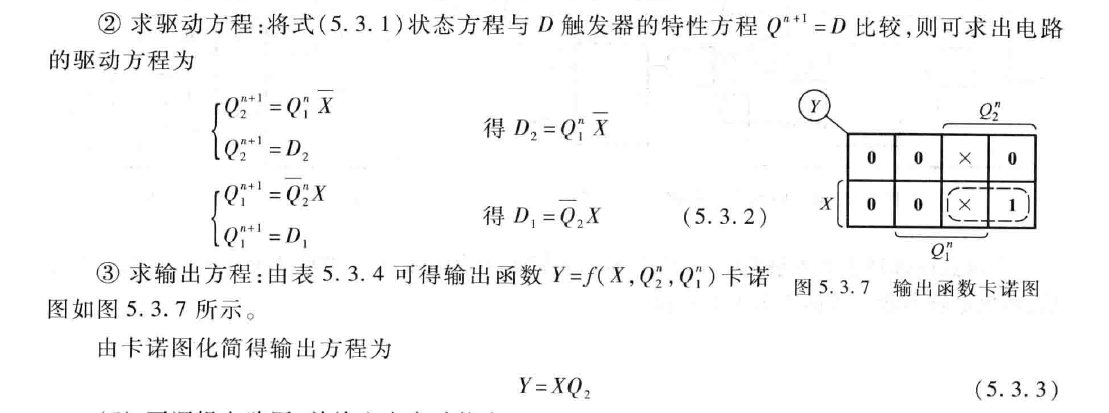

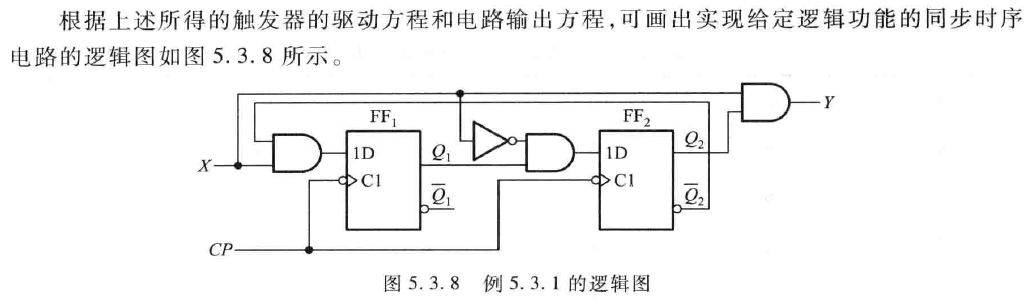

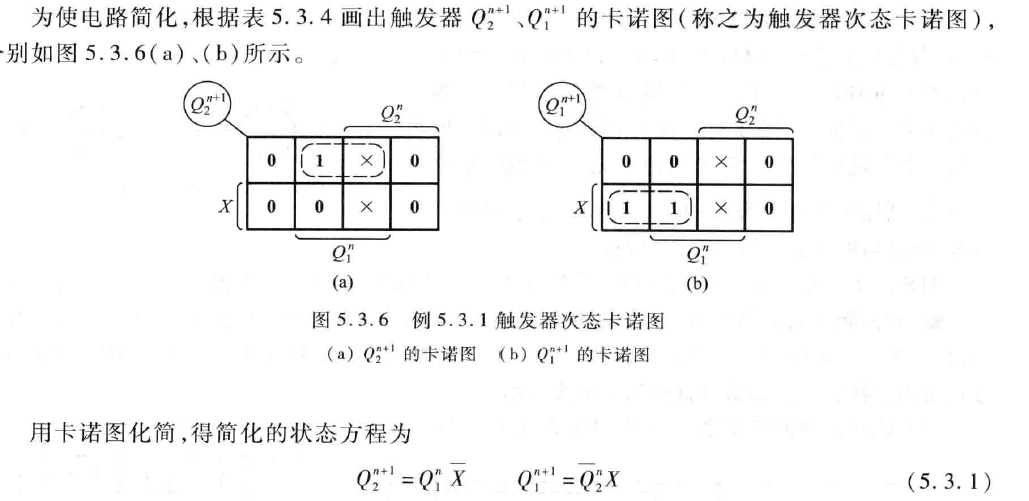

- 选择触发器类型，求出电路的输出方程和驱动方程
