概述

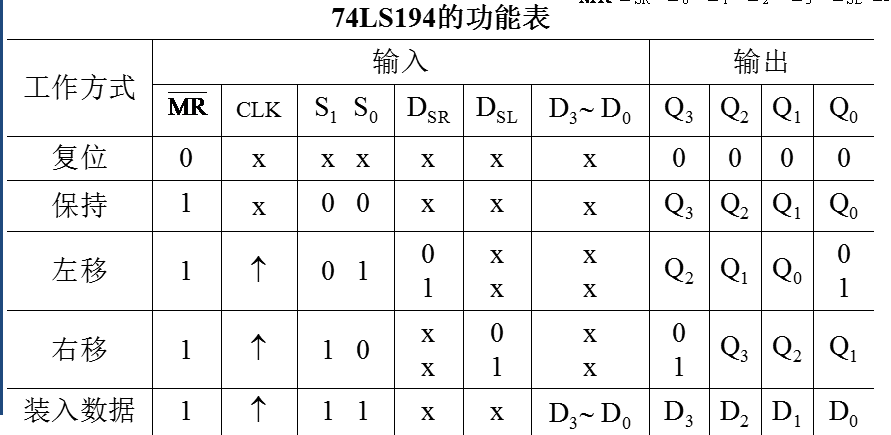

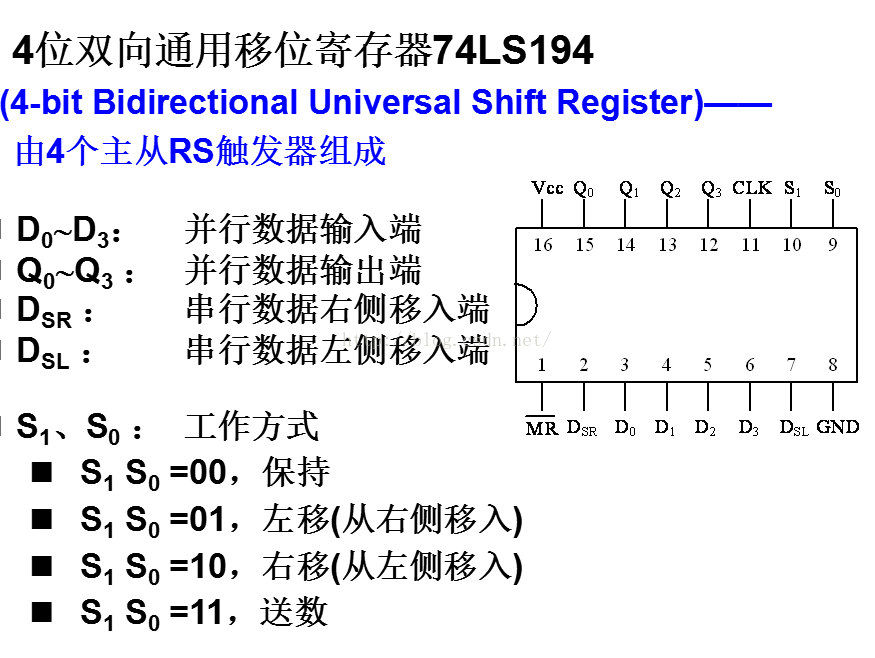

首先:看一下74LS194的介绍
然后,谈谈设计思路:
1.要实现流动,我们可以选择“左移”或者“右移”;
2.要实现前一个灯熄灭,后一个灯点亮,我们可以选择“装入数据”;
3.要实现循环,我们可以通过控制~MR来实现;
最后,具体操作(我选择的是“右移”):
1.首先选出两块74LS194的芯片出来;
2.把第一块的S1,S0接高电位,~MR=1,也就是处于“装入数据”的状态,第二块的输出Q0作为第一块D3的输入,第一块输出Q3,Q2,Q1分别第一块的D2,D1,D0的输入,第一块的输出Q0作为第二块D3的输入,第二块的输出Q3,Q2,Q1作为第二块D2,D1,D0的输入(实现前一个灯熄灭,后一个灯亮);
3.剩下的看下面的电路图。
