概述

目录

  • (1) 逻辑方程组
  • (2) 转换表
  • (3) 状态表
  • (4) 状态图
  • (5) 时序图

(1) 逻辑方程组

最核心的表示
① 激励方程组:
用逻辑函数表达式表示出触发器的输入。

② 输出方程组
用输入和触发器输出表示出电路的最终输出。

输出方程和驱动方程是组合逻辑电路

③ 转换方程组:
将激励方程组分别带入触发器的特性方程得到。

转换方程是时序逻辑电路

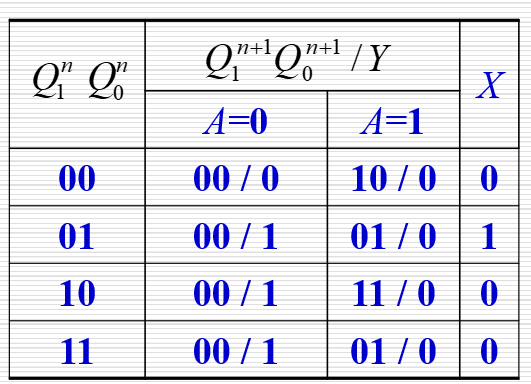

(2) 转换表

在这里插入图片描述
注意:

  1. Y是现态的输出
  2. X是穆尔型输出,所以单列一栏。
  3. 现态作为输入,次态作为输出

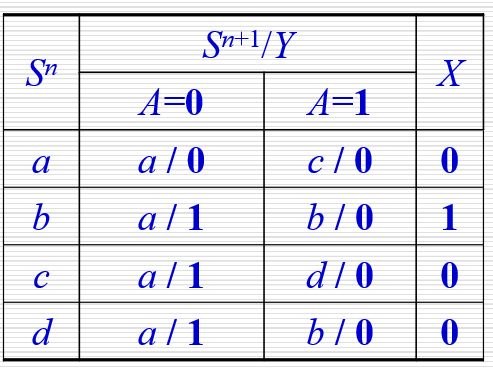

(3) 状态表

在这里插入图片描述

(4) 状态图

最直观的表示
在这里插入图片描述
注意:

  1. 写清高低位
  2. 输出是现态的函数,且放在圆圈里面。

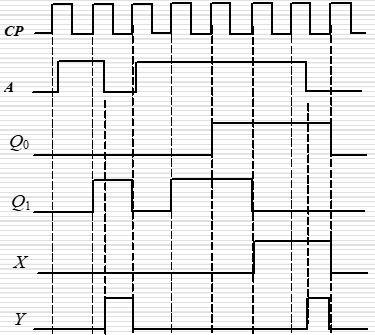

(5) 时序图

任何一种表达方式都可以画出时序图。

在这里插入图片描述
