画波形图的工具

100 阅读 0 评论 66 点赞

我是靠谱客的博主高高百合，最近开发中收集的这篇文章主要介绍画波形图的工具，觉得挺不错的，现在分享给大家，希望可以做个参考。

在数字电路设计中，常常会看波形图，通过波形图来表达时序关系。波形图也是设计者直接的标准语言。

比如：A模块的开发者会用波形图来表示接口的输入信号或者输出信号的时序关系。B模块，对应A模块的驱动或者接收者会根据接口时序做相应的数据传输控制。那么波形图就称为数字电路的设计人员必备的技能。

那么，画波形图有哪些工具呢？
首先通用绘图工具都可以胜任，比如viso等。但是确实相应的库，只能一根线一根线地画上去，非常费力。

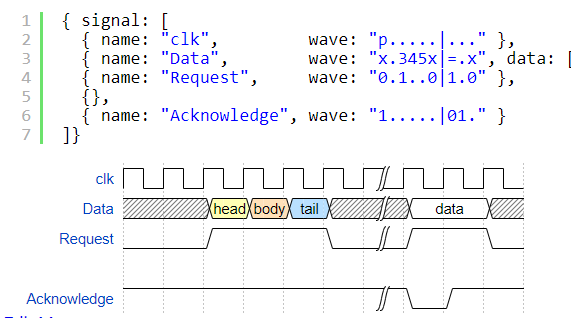

今天，我推荐一个轻量级的波形图绘制软件wavedrom。用它可以直接用json文件描述波形。比如：

在这里插入图片描述
软件支持图形的样式比较多，比如时钟可以有上升或下降沿标记；数据总线更是，色彩；时间间隔标记，文本标签等。
wavedrom可以在线编辑，也可以下载离线的软件编辑。
支持多种矢量图形格式的转存。
