笔者坚定认为，在绘制任何图形之前，都应该先弄清楚图形的概念、组成元素以及绘制规范。这有助于提升我们的绘图效率。

• 什么是时序图？
• 时序图的组成元素

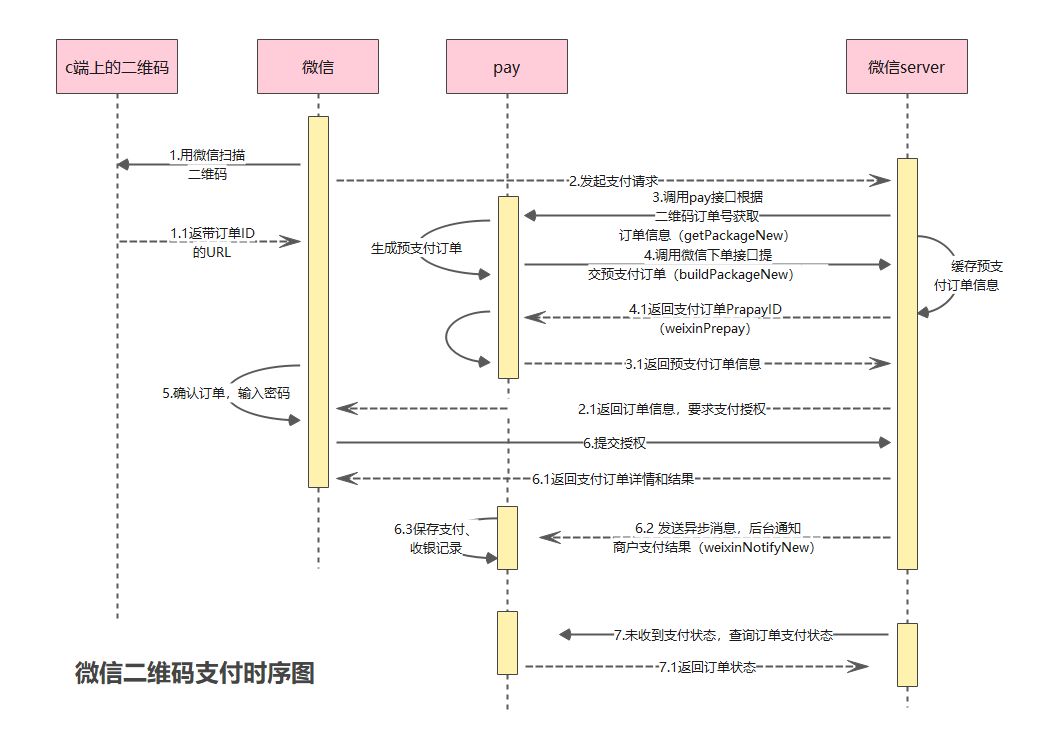

• 如何绘制时序图？（附微信二维码支付案例）

一、什么是时序图

时序图是UML交互图中的一类，又名序列图、顺序图。

用于描述对象之间的传递消息的时间顺序（包括发送消息、接收消息、处理消息、返回消息等）。

​

二、时序图的组成元素

1、对象

对象代表时序图中的对象在交互中所扮演的角色，一般使用矩形表示。

如果对象位于时序图的顶部，说明在交互开始时对象就已经存在了。如果对象的位置在中间部分，说明对象是在交互的过程中被创建的。当一个对象被删除或自我删除时，在其生命线（生命线详见下方）终止点处放置 “ X”标识。

2、生命线

生命线代表时序图中的对象在一段时期内的存在。时序图中每个对象底部中心都有一条垂直的虚线，这就是对象的生命线。

对象间的消息存在于两条虚线间。

3、消息

两个对象之间的单路通信，从发送方指向接收方。

消息的传递一般有以下几种方式：

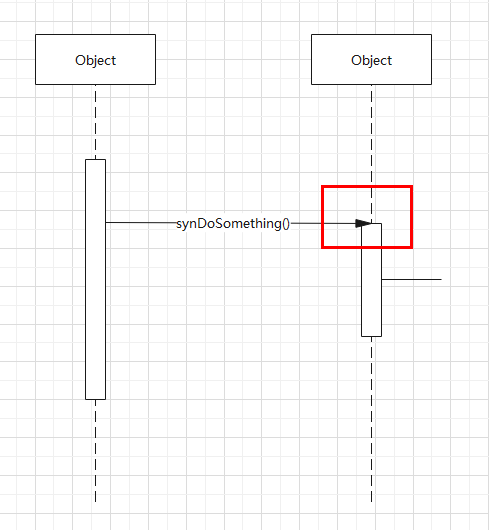

同步消息：消息的发送者把控制传递给消息的接收者，然后停止活动，等待消息的接收者放弃或者返回控制。

注意：发送人需要等待消息的响应。带实心箭头的实线表示

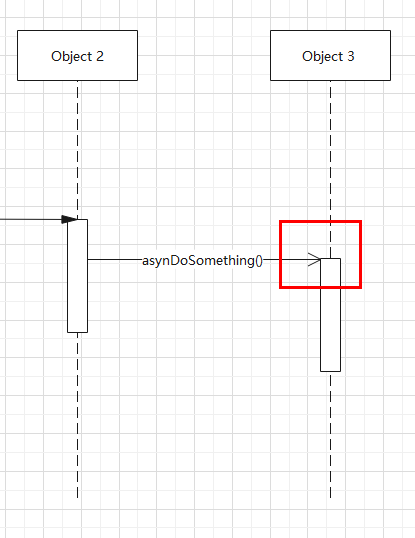

异步消息：消息发送者通过消息把信号传递给消息的接收者，然后继续自己的活动，不等待接受者返回消息或者控制。

注意：发送人不需要等待消息的响应。带线型箭头的实线表示

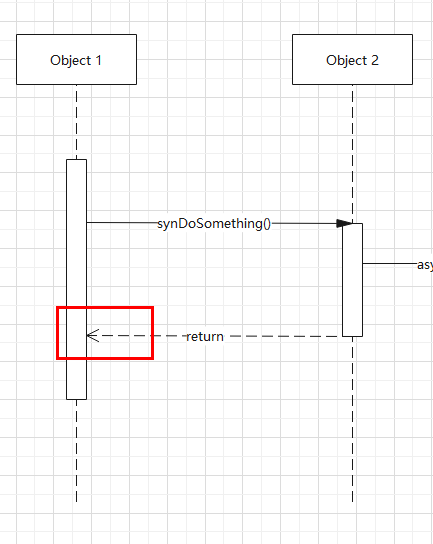

返回消息：返回消息表示从过程调用返回

带线型箭头的虚线表示。

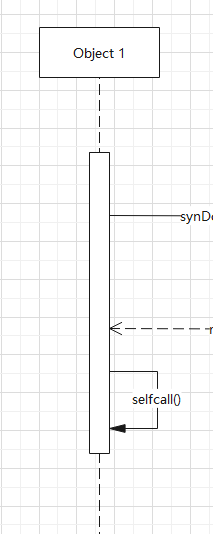

 自关联消息： 自身调用自身的方法，即自我调用的同步消息

三、如何绘制时序图

时序图绘制具体分为以下5步：

1. 确定交互过程的上下文；
2. 识别参与过程的交互对象；
3. 为每个对象设置生命线；
4. 从初始消息开始，依次画出随后消息；
5. 考虑消息的嵌套，标示消息发生时的时间点。
