概述

目录

  • 一、D触发器的简介
  • 二、 Quartus-II设计D触发器并验证
  • 三、Quartus-II调用D触发器并验证

一、D触发器的简介

  1. D触发器是一个具有记忆功能的,具有两个稳定状态的信息存储器件,是构成多种时序电路的最基本逻辑单元,也是数字逻辑电路中一种重要的单元电路。
  2. 因此,D触发器在数字系统和计算机中有着广泛的应用。触发器具有两个稳定状态,即"0"和"1",在一定的外界信号作用下,可以从一个稳定状态翻转到另一个稳定状态。
  3. D触发器有集成触发器和门电路组成的触发器。触发方式有电平触发和边沿触发两种,前者在CP(时钟脉冲)=1时即可触发,后者多在CP的前沿(正跳变0→1)触发。
  4. D触发器的次态取决于触发前D端的状态,即次态=D。因此,它具有置0、置1两种功能。
  5. 对于边沿D触发器,由于在CP=1期间电路具有维持阻塞作用,所以在CP=1期间,D端的数据状态变化,不会影响触发器的输出状态。
  6. D触发器应用很广,可用做数字信号的寄存,移位寄存,分频和波形发生器等等。

在这里插入图片描述

二、 Quartus-II设计D触发器并验证

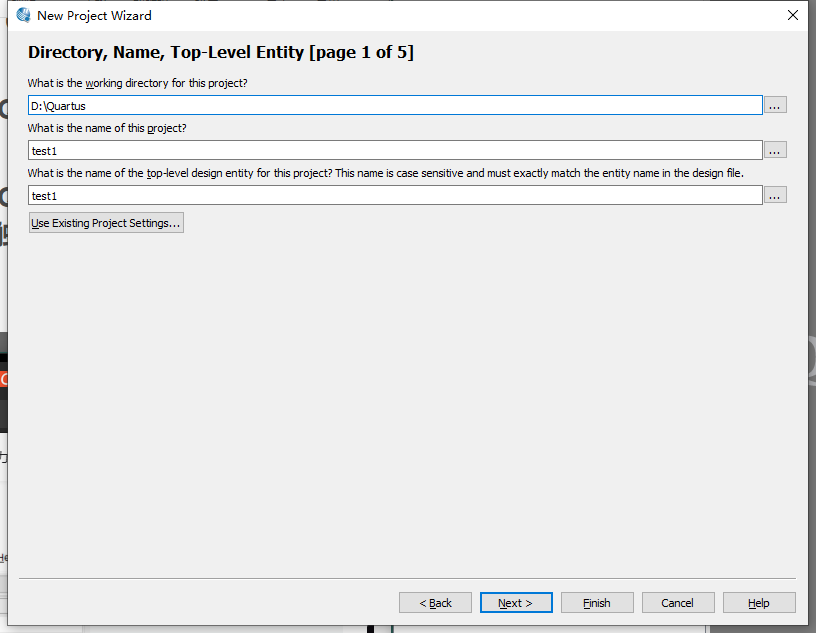

新建一个项目
在这里插入图片描述

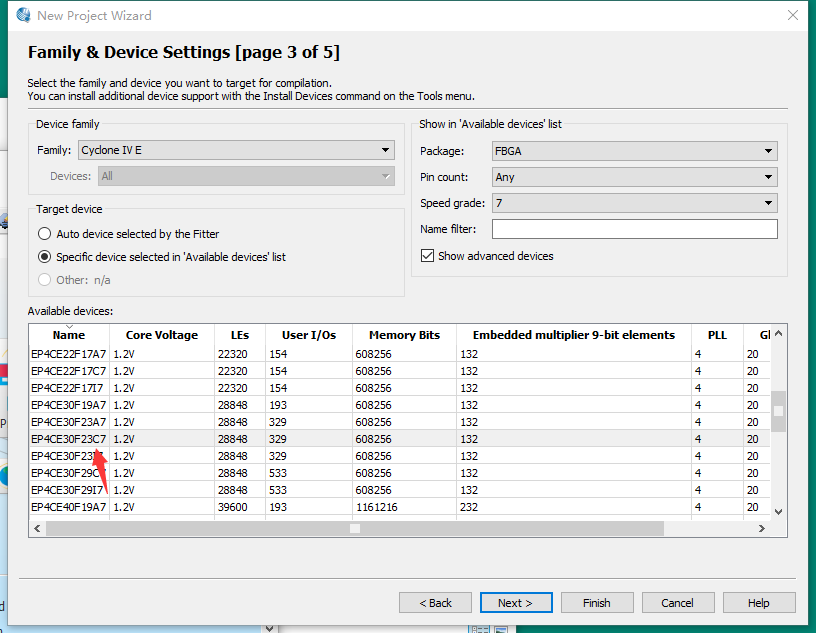

选择对应的版本
在这里插入图片描述

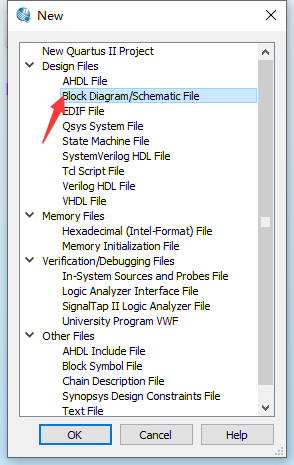

新建一个文件
在这里插入图片描述

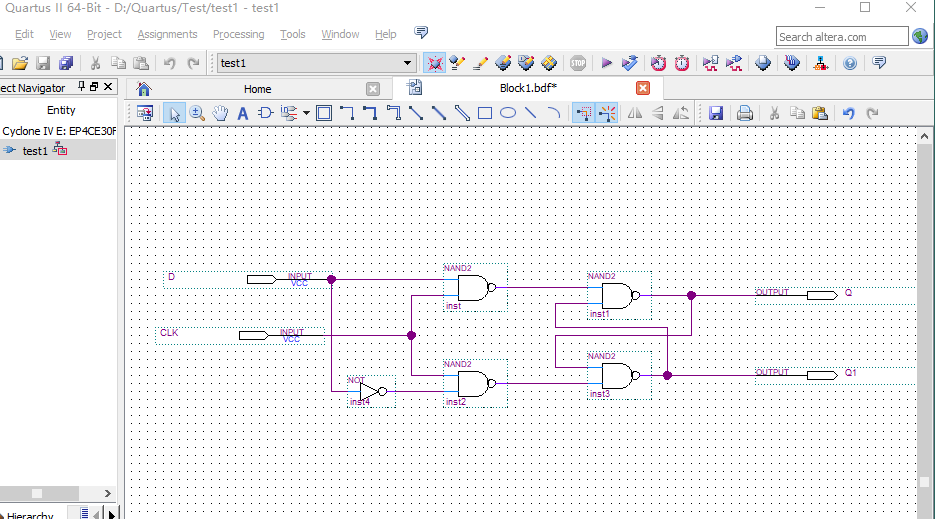

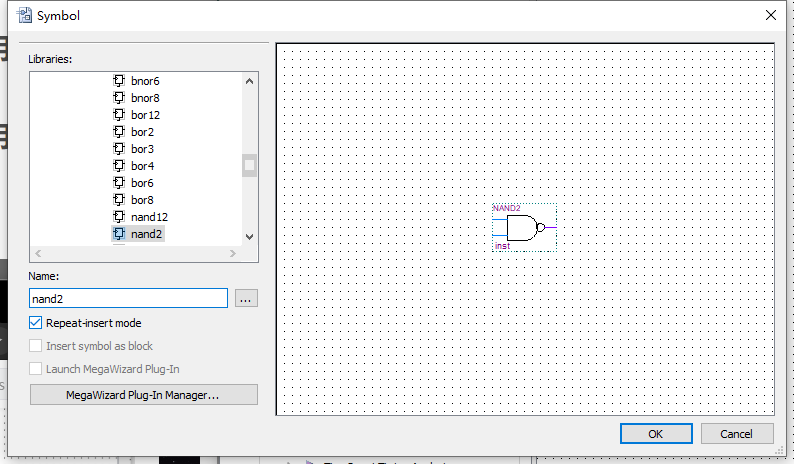

在文件中添加nand2、input、output等 并用导线连接
在这里插入图片描述
在这里插入图片描述

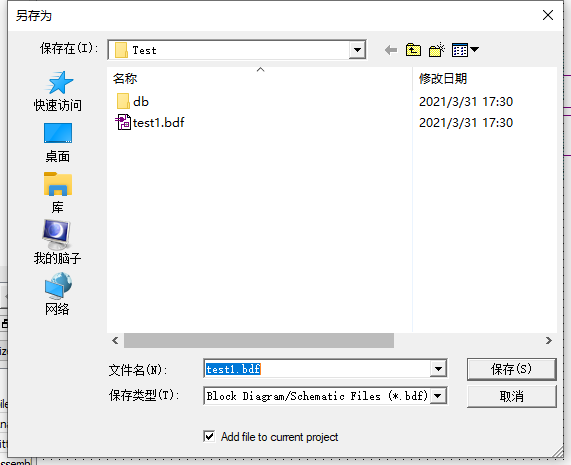

选择将图另存为
在这里插入图片描述
然后选择BTI功能
在这里插入图片描述

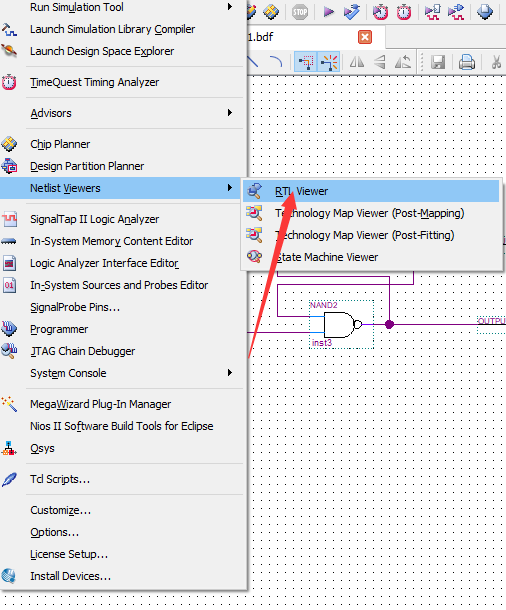

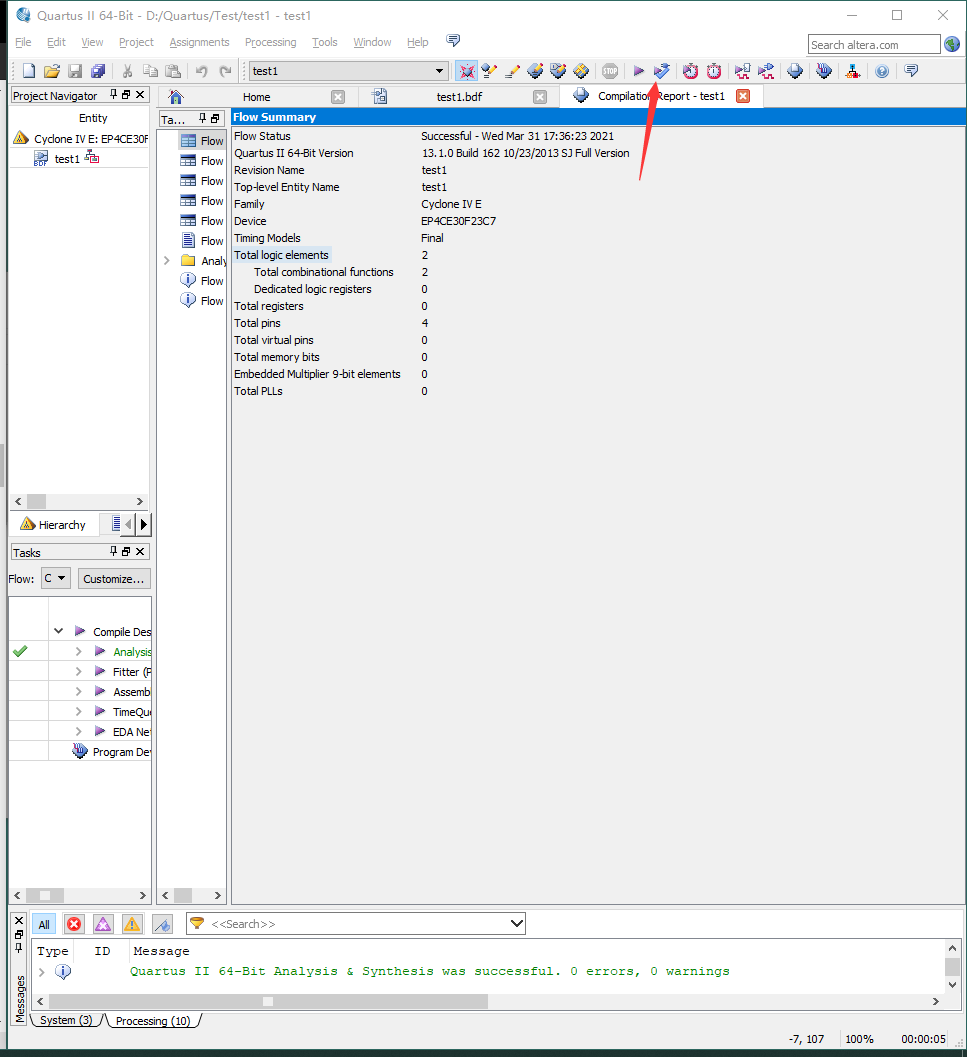

分析编译

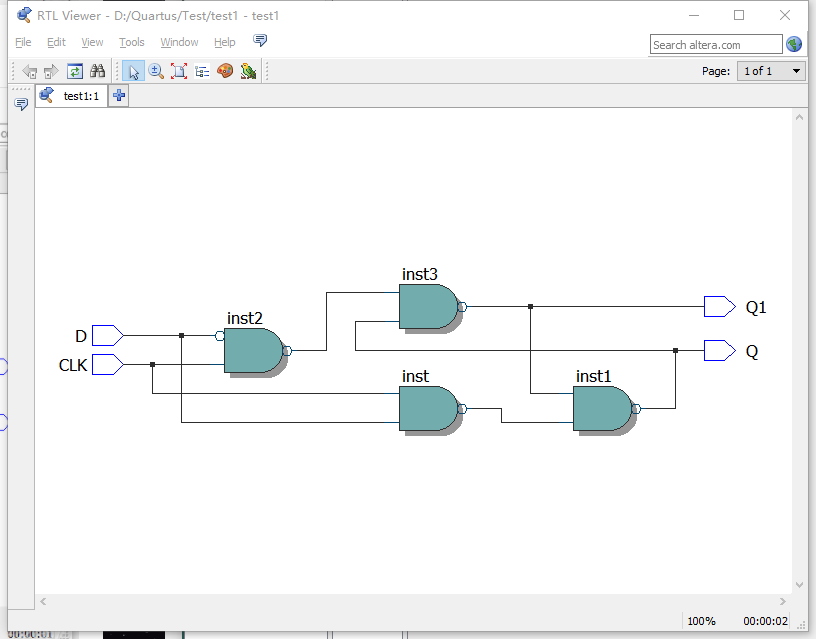

在这里插入图片描述可以看到图像
在这里插入图片描述

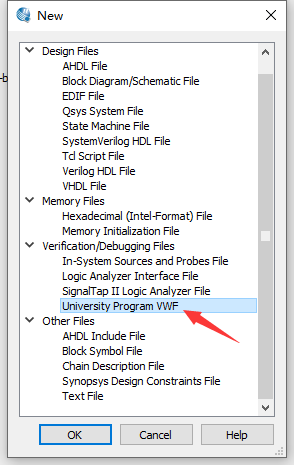

再选择新建一个文件
在这里插入图片描述

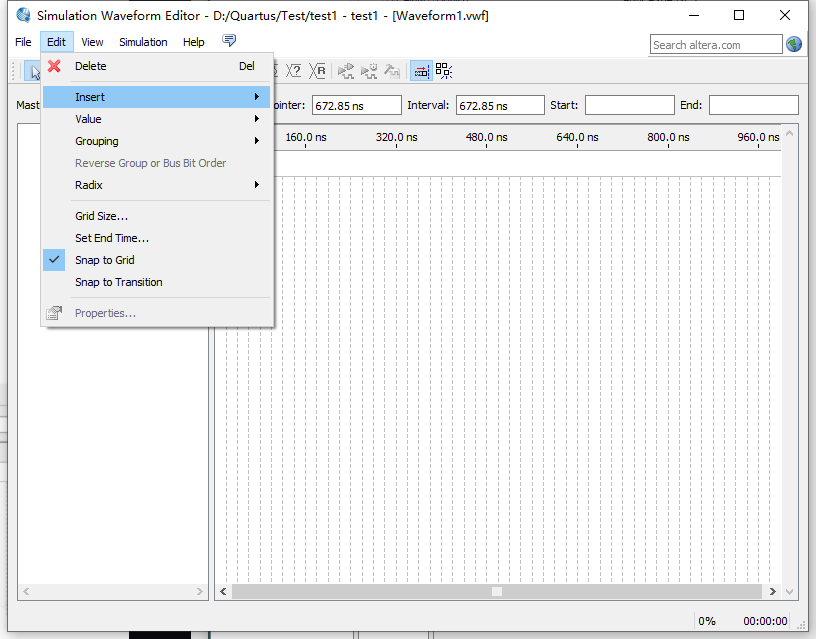

选择inset
在这里插入图片描述

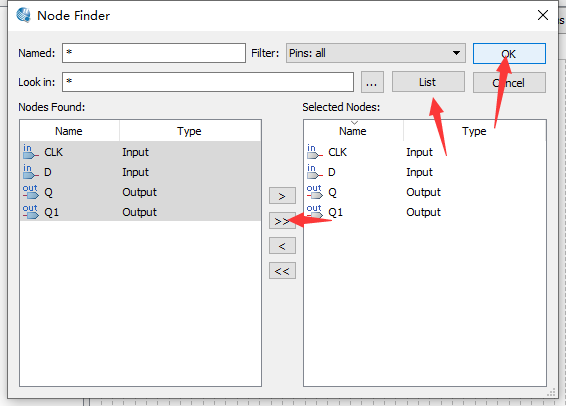

设置如下在这里插入图片描述在这里插入图片描述

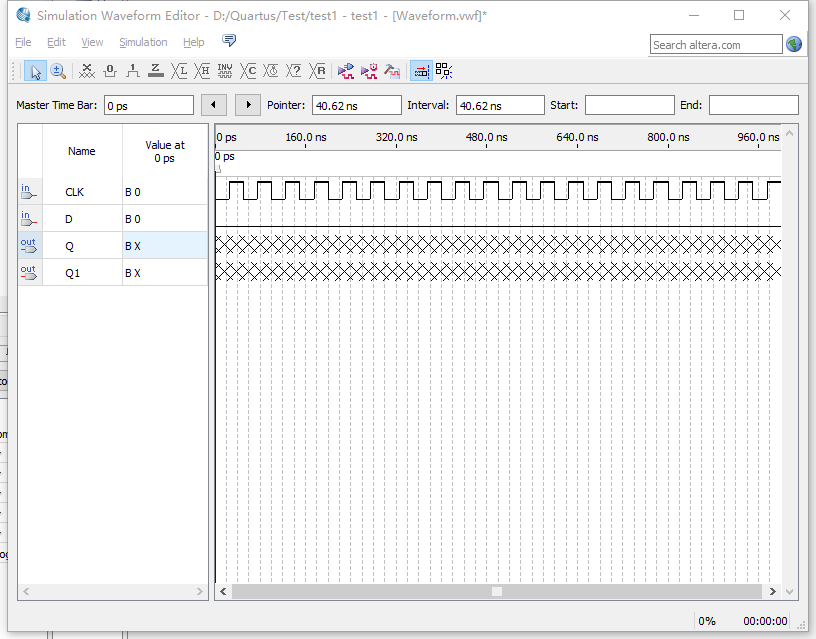

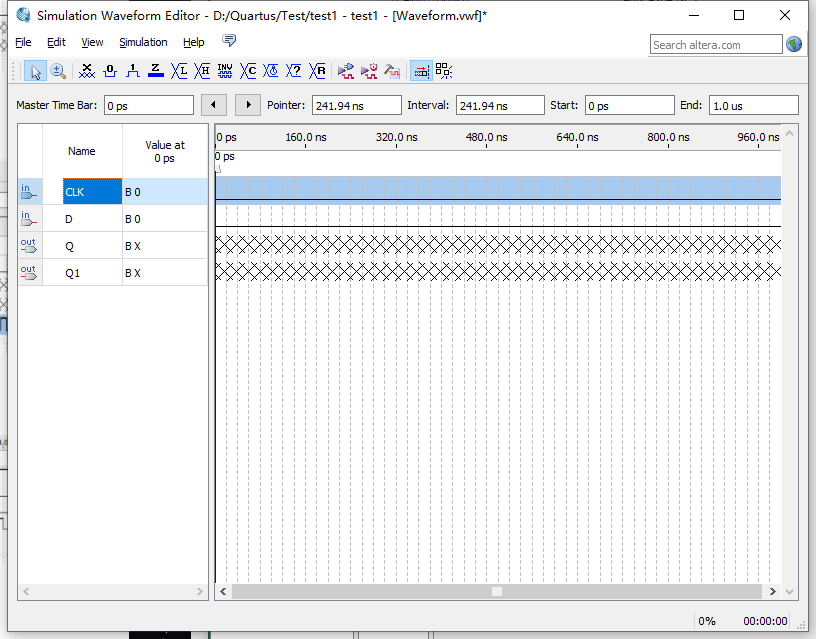

选择CLK设置波形
在这里插入图片描述
设置Q、Q_n的波形
在这里插入图片描述
在这里插入图片描述

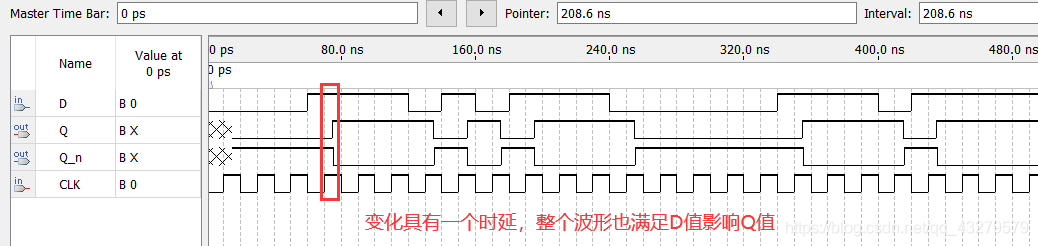

进行仿真

在这里插入图片描述

三、Quartus-II调用D触发器并验证

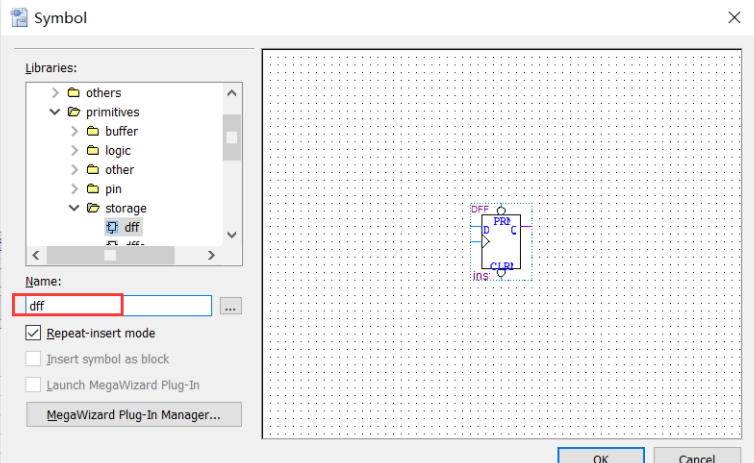

创建工程同上,调用D触发器
在这里插入图片描述

添加各组件连接后
在这里插入图片描述
RTL视图
在这里插入图片描述

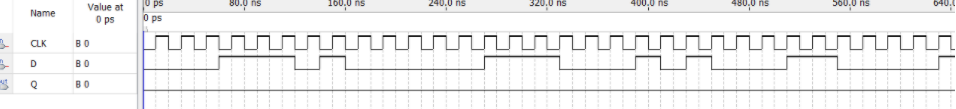

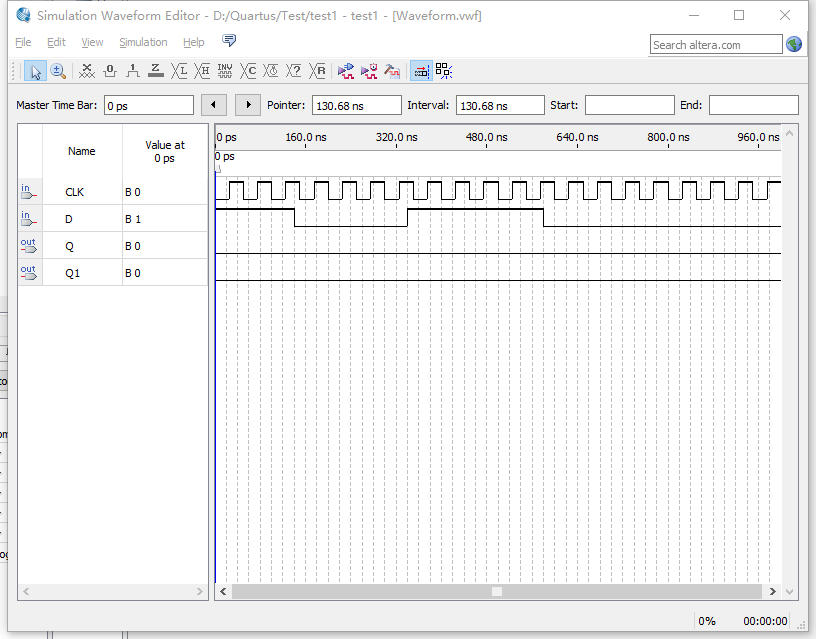

设置好的波形图
在这里插入图片描述

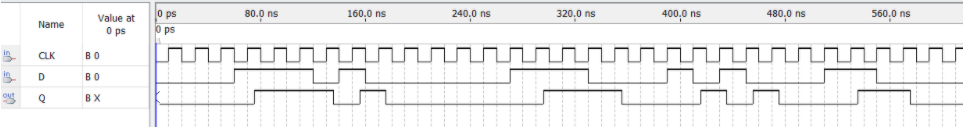

时序仿真结果图
在这里插入图片描述

最后
