概述
《数字电子技术——时序逻辑电路(一)》
1. 时序逻辑电路
1)时序逻辑电路的特点
时序逻辑电路任何时刻的输出不仅取决于该时刻的输入，还与电路的原状态有关，这是由时序电路的结构决定的；
2)时序逻辑电路的组成
时序逻辑电路由组合逻辑电路和存储电路两部分组成。

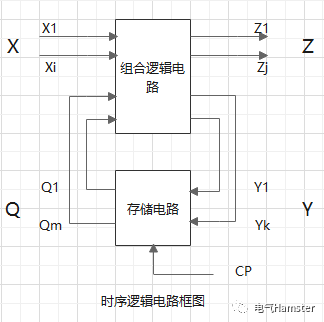

如图所示：
X(X1，X2，X3，...，Xi)表示外部输入；
Q(Q1，Q2，Q3，...，Qm)表示存储电路(触发器)的输出状态；
Y(Y1，Y2，Y3，...，Yk)表示存储电路的输入；
Z(Z1，Z2，Z3，...，Zj)表示组合电路的输出信号；
图示可得X，Y，Z，Q之间的关系：
Z=F1(X，Qn)输出方程；
Y=F2(X，Qn)驱动方程；
Q(n+1)=F3(Y，Qn)状态方程；
3)时序逻辑电路的功能描述
描述逻辑功能的方法：
①输出方程，驱动方程，状态方程；
②状态转换表
③状态转换图
④时序图
2. 时序逻辑电路的分析方法
1)分析方法
①分析电路的组成
②确定输出与驱动方程
③写出存储器状态方程(异步电路应考虑时钟脉冲作用)
④列出状态转换真值表和状态表
⑤画出状态转换图
⑥电路逻辑功能描述
