概述

组合逻辑电路

  • 组合逻辑电路概述
    • 组合逻辑电路特点
    • 逻辑功能的描述
  • 组合逻辑电路的分析与设计(重点)
    • 一般分析方法
    • 一般设计步骤
    • 逻辑函数形式的变换
  • 常用的组合逻辑电路模块
    • 编码器
      • 基本概念
      • 74HC148优先编码器
      • 8/3拓展16/4优先编码器
    • 译码器
      • 基本概念
      • 二进制译码器
      • 74HC138译码器
      • 3/8拓展4/16译码器
    • 组合逻辑电路分析
    • 组合逻辑电路设计
      • 一般逻辑电路设计
      • 74HC138译码器 设计组合逻辑电路 ( *考点 )
      • 数据选择器
    • 中规模集成电路小结
  • 组合逻辑电路中的竞争-冒险现象
    • 基本概念、现象、成因
    • 检查竞争-冒险现象的一般方法
    • 消除竞争-冒险现象


组合逻辑电路概述

  • 数字电路:
  • “组合逻辑电路(CLC)”以门电路为基本单元
  • “时序逻辑电路(SLC)”以触发器为基本单元

组合逻辑电路特点

  • 功能上:任意时刻的输出仅仅取决于该时刻的输入,而与电路原来的状态无关(入变,出即变
  • 电路结构上:只有逻辑门构成,不包含记忆元件(存储),输出与输入间无反馈

逻辑功能的描述

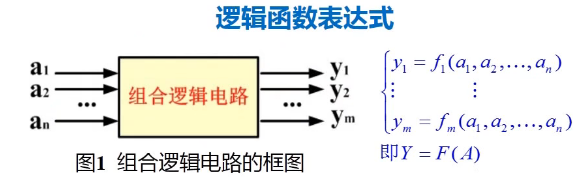

  • 多输入、多输出的组合的逻辑电路
    在这里插入图片描述
  • 逻辑功能的描述方式
    逻辑函数表达式(逻辑式)
    逻辑电路图
    真值表
    波形图
    卡诺图
    语言描述(编写程序)

组合逻辑电路的分析与设计(重点)

  • 分析及设计的基本概念(分析与设计是互逆过程)
分析与设计阐释
分析给定一个组合逻辑电路——>分析输入、输出的逻辑关系(电路功能)
目的分析逻辑功能 or 判断给定的逻辑功能正确与否
设计已知输入、输出的逻辑关系(电路功能)——>设计一个组合逻辑电路
目的实现最简化的某种逻辑功能电路

一般分析方法

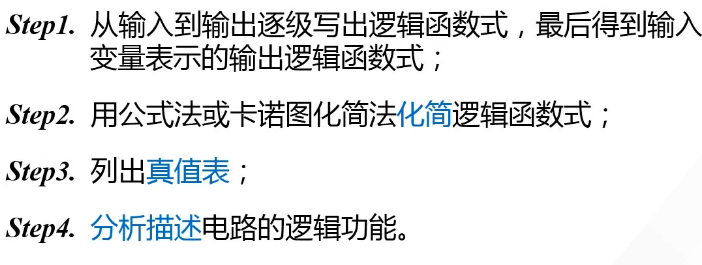

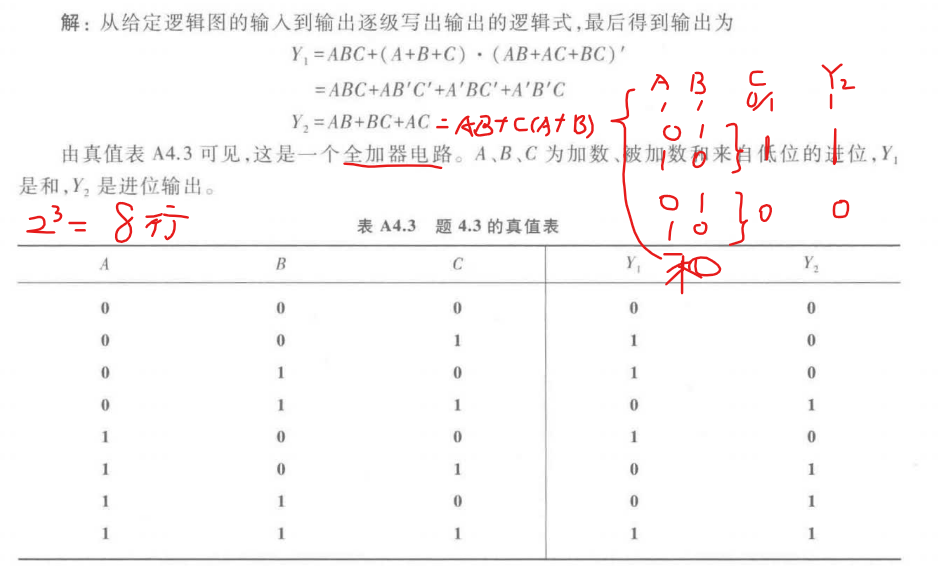

Key:真值表
在这里插入图片描述

一般设计步骤

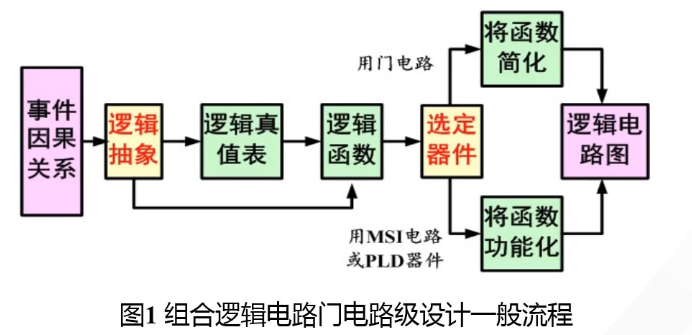

在这里插入图片描述

在这里插入图片描述

逻辑函数形式的变换

选定器件使用限制问题

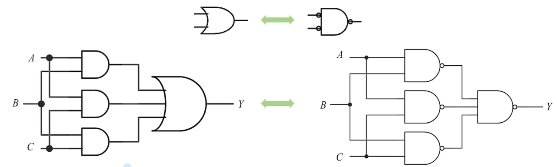

  • 技巧:与或——与非(德·摩根定理在逻辑图上的体现)
    A + B =( A’ B’ ) ’
    在这里插入图片描述

  • 与或——与非与非(两次求反,第一级用摩根定理拆开,第二级保持不变
    在这里插入图片描述

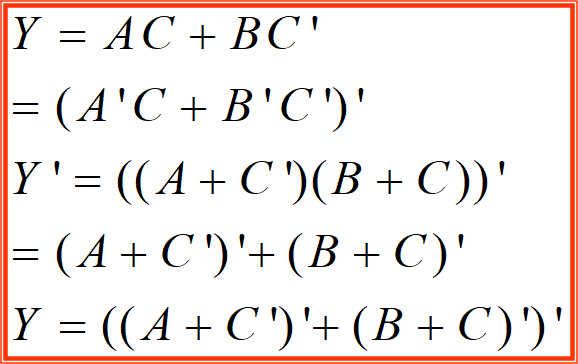

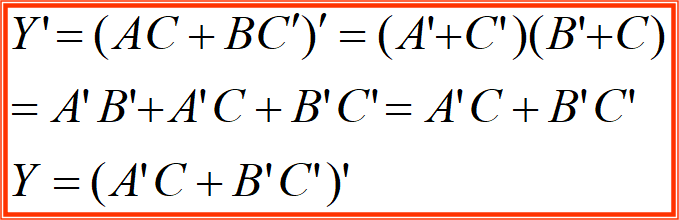

  • 与或——与或非(两边同时求反,右侧展开后,将左侧反号移到右侧
    在这里插入图片描述

  • 与或——或非(先化为与或非,再用反演定理求Y',并用摩根定理展开,再将左侧反号移到右侧
    在这里插入图片描述


常用的组合逻辑电路模块

中规模集成器件

编码器

基本概念

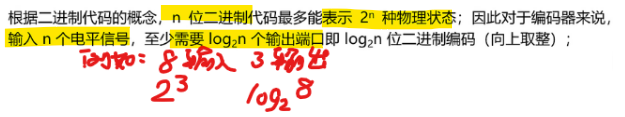

  • 功能:根据每一个输入的高、低电平,来输出其对应的二进制编码·
  • 输入&输出
  • 重要的不再是中规模集成器件的内部结构,而是输入输出的功能实现!!!
    在这里插入图片描述

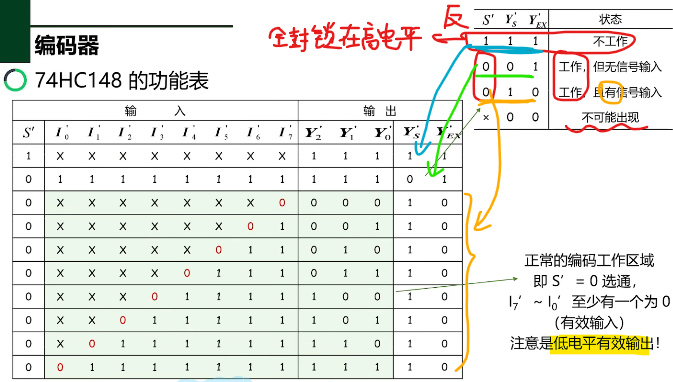

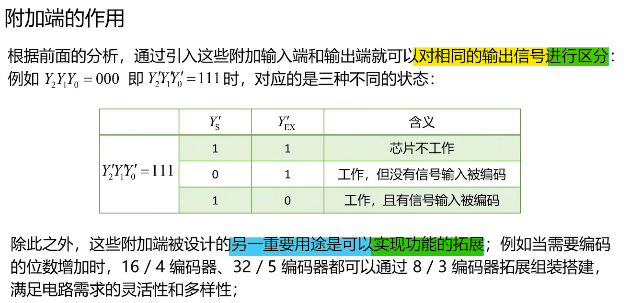

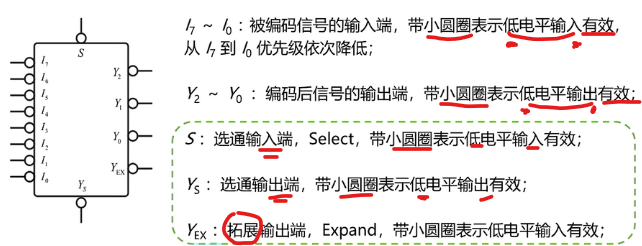

74HC148优先编码器

8线-3线编码器

  • 特点:允许多个信号同时输入,编码时存在优先顺序
  • 带小圆圈(反向),表示低电平有效。(如:A‘=0有效)
  • 注意:如果给定的其他芯片的选通输入端不带小圆圈,用原变量表示,则高电平输入有效,即输入1选通芯片
  • 用反向器是为了使反变量为低电平时有效(同时保证原变量为高电平时有效)
    因为低电平更稳定,抗干扰能力强,所以输入用低电平

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

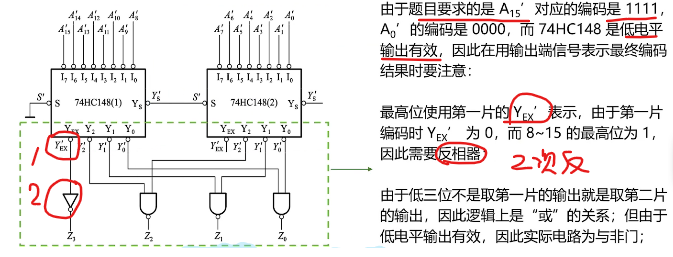

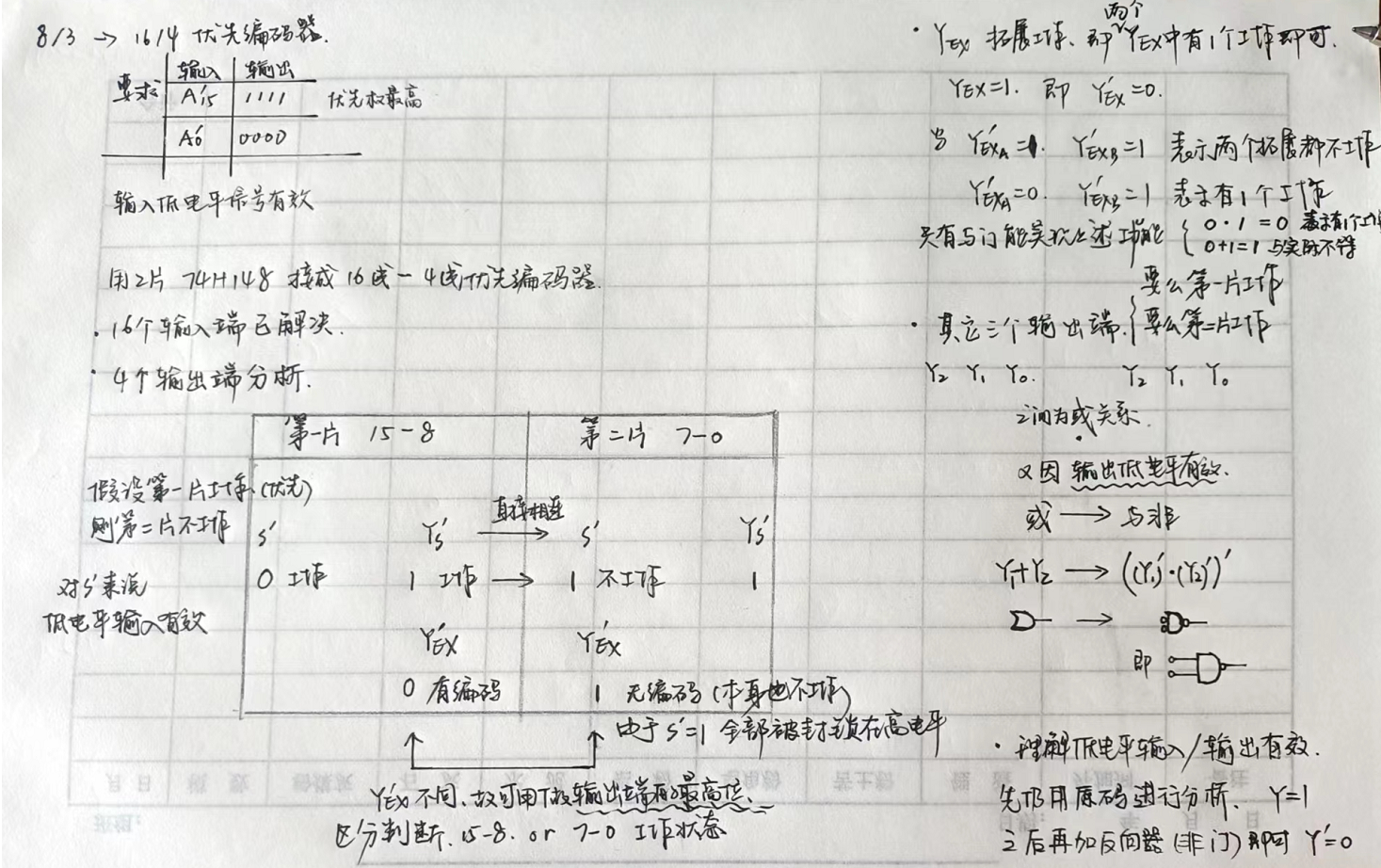

8/3拓展16/4优先编码器

在这里插入图片描述

在这里插入图片描述

译码器

基本概念

  • 编码器的逆过程
  • 功能:将输入二进制代码,译成对应的输出高低电平信号或者另一个代码
  • 种类:二进制译码器;二-十进制译码器;显示译码器

二进制译码器

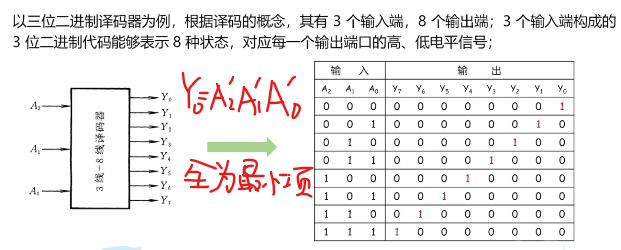

输入n位二进制代码,输出为2^n个高低电平信号

在这里插入图片描述

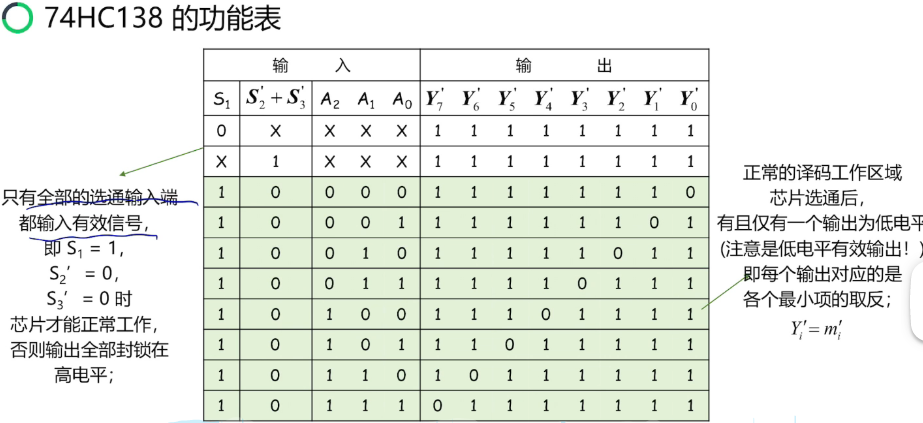

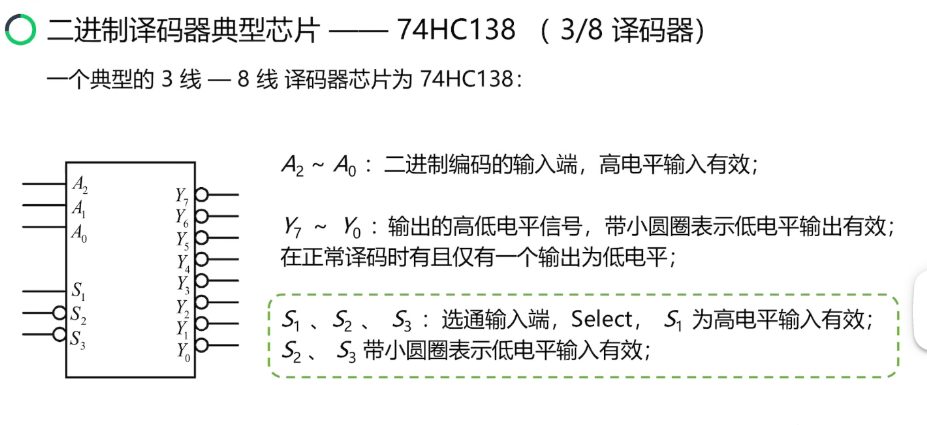

74HC138译码器

3线-8线译码器
在这里插入图片描述
在这里插入图片描述

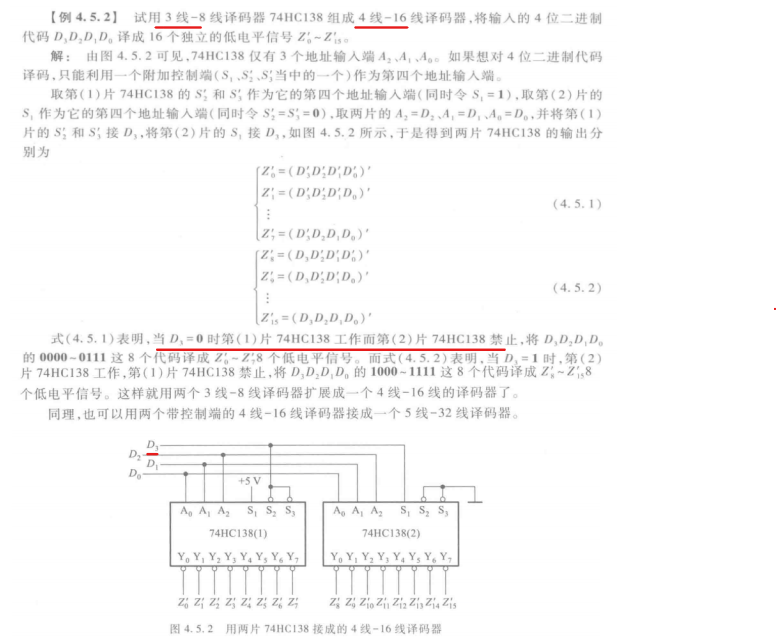

3/8拓展4/16译码器

在这里插入图片描述

组合逻辑电路分析

在这里插入图片描述在这里插入图片描述
在这里插入图片描述

组合逻辑电路设计

一般逻辑电路设计

  • 例题1:一个人的输入有2种状态(用一位二进制数表示即可 0/1),共1*3=3个输入变量,一输出(2种状态)在这里插入图片描述
  • 变式1 :一个人的输入有3种状态(用两位二进制数表示11/01/00,10为无关项),共2*3=6个输入变量,一输出(2种状态)
    在这里插入图片描述在这里插入图片描述

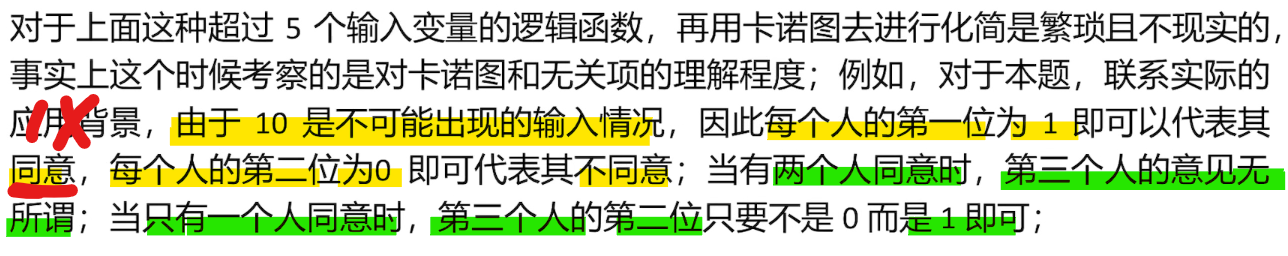

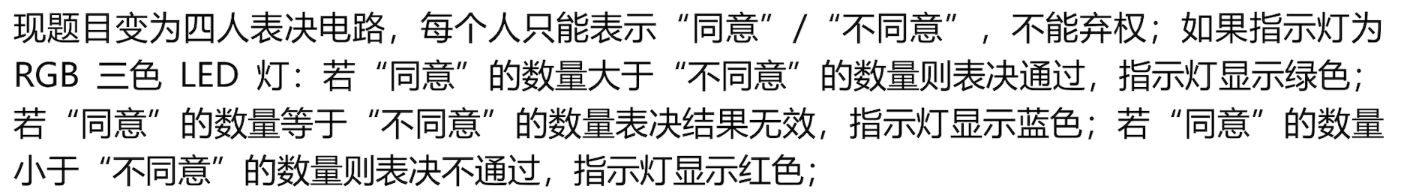

  • 变式2:一个人的输入有2种状态(用一位二进制数表示即可 0/1),共1*4=4个输入变量,两个输出(3种状态,11/01/00,10为不可能出现的状态)
    在这里插入图片描述

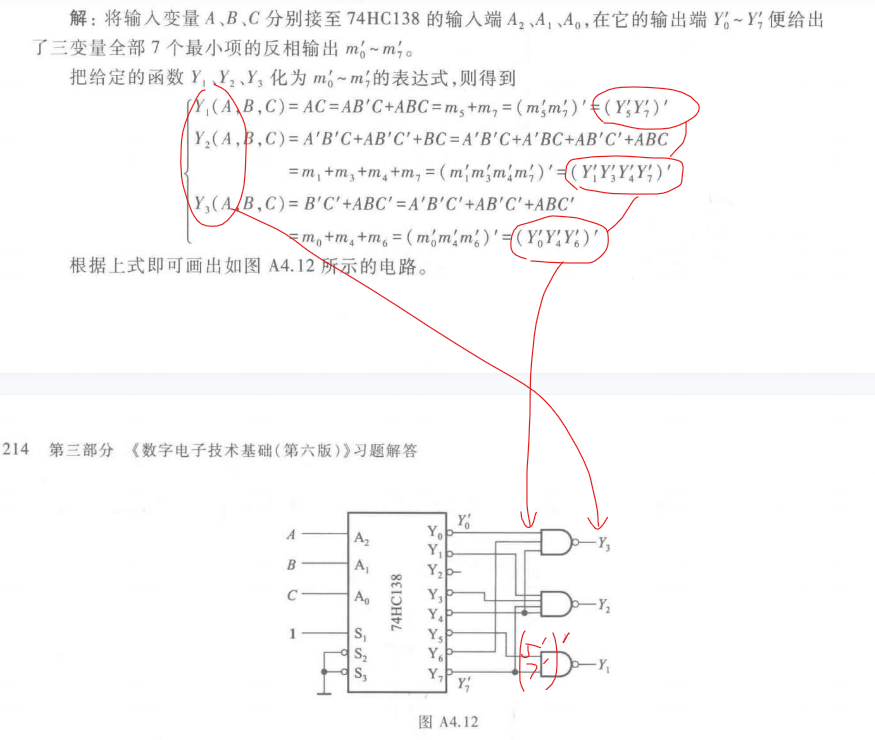

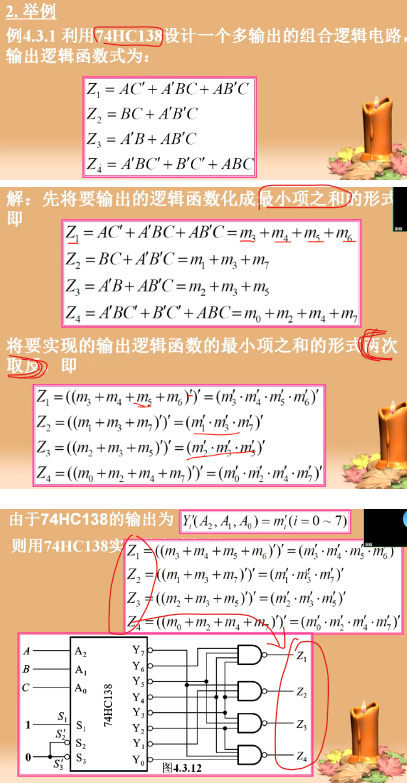

74HC138译码器 设计组合逻辑电路 ( *考点 )

3线-8线译码器
在这里插入图片描述

在这里插入图片描述在这里插入图片描述


数据选择器

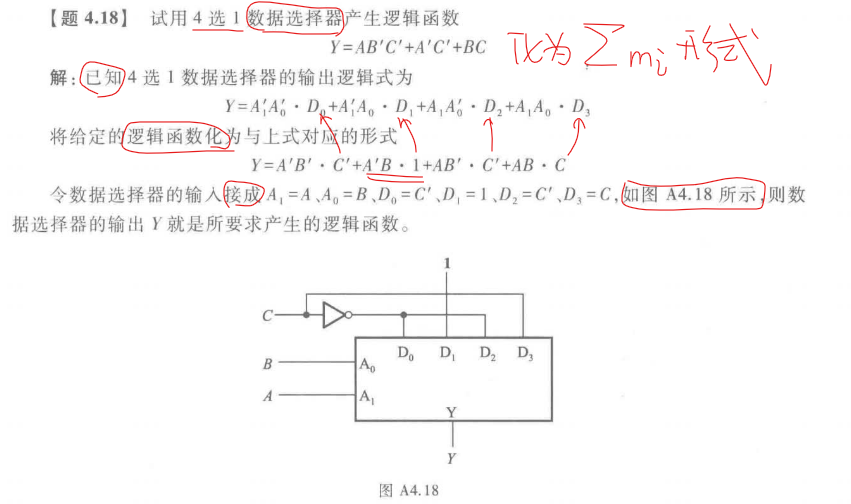

在这里插入图片描述在这里插入图片描述

中规模集成电路小结

在这里插入图片描述


组合逻辑电路中的竞争-冒险现象

基本概念、现象、成因

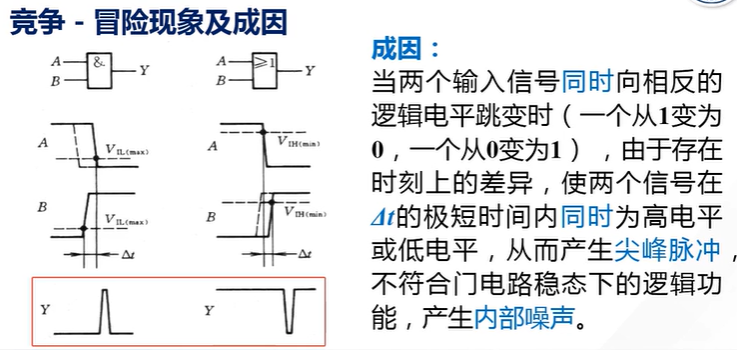

  • 竞争:门电路两个输入信号同时向相反的逻辑电平跳变(一个从1变为0,一个从0变为1)的现象
  • 有竞争不一定产生尖峰脉冲
  • 竞争冒险:由于竞争而在电路输出端可能产生尖峰脉冲的现象
    在这里插入图片描述

检查竞争-冒险现象的一般方法

  1. 通过逻辑函数式判断
    输出端的逻辑函数在一定条件下能化简称 Y = A · A’ 或 Y= A + A’ 的形式,可判定存在竞争冒险,适用于任何瞬间只可能有一个输入变量改变状态的情况
  2. 用计算机辅助分析
    运行数字电路的模拟程序(EDA软件进行时序仿真)
  3. 用实验检查

消除竞争-冒险现象

方法优点缺点
接入滤波电容简单易行增加输出电压波形的上升/下降时间,破坏波形
引入选通脉冲不用增加电路元件正常的输出信号也将变成脉冲信号,宽度与选通脉冲相同。且此选通脉冲必须与输入信号同步,才不会破坏输出
修改逻辑设计可靠性最高,输出结果最好冗余项并不是任何时候都存在,适用范围有限
