我是靠谱客的博主细心紫菜，这篇文章主要介绍MP3mini播放模块arduino＜DFRobotDFPlayerMini.h＞函数详解，现在分享给大家，希望可以做个参考。

意在将DFRobotDFPlayerMini.h库中的常用函数刨析完

本文的用意在于串口通讯的串口函数解析，不对硬件进行分析使用。

关于硬件方面使用 IO口待有时间另作分析。

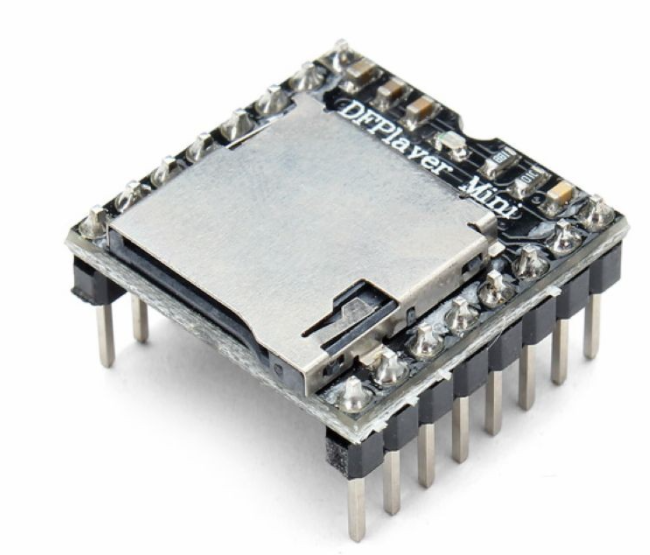

在这里插入图片描述

使用此库，开篇两样

复制代码

1
2
3
#include "DFRobotDFPlayerMini.h"
DFRobotDFPlayerMini myDFPlayer; //示例化对象名称

MP3mini模块是使用串口通讯，我这里使用虚拟串口

复制代码

1
2
3
4
5
6
#include "DFRobotDFPlayerMini.h"
#include <SoftwareSerial.h>
#include <arduino.h>
DFRobotDFPlayerMini myDFPlayer;  //示例化对象名称
SoftwareSerial BTserial(12, 13); // 建立SoftwareSerial对象，RX引脚2, TX引脚3

steup(）函数中初始化使用

复制代码

1
2
3
BTserial.begin(9600);
myDFPlayer.begin(BTserial);

先简单的测试通讯一下

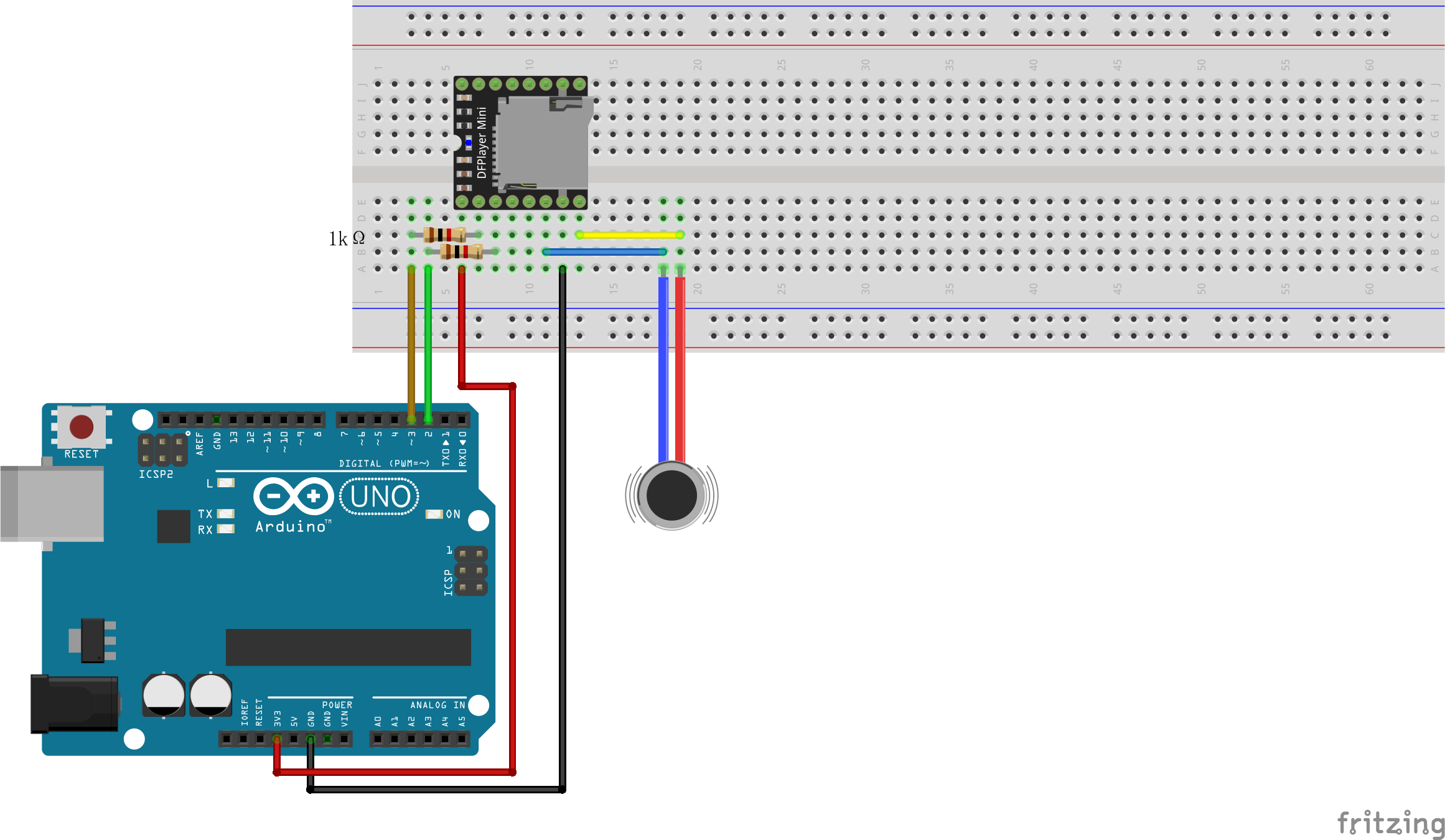

接线方式如下

在这里插入图片描述

TF卡中将MP3文件放在根目录 MP3文件命名为 0003.mp3

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
/*
【Arduino】66种传感器模块系列实验（85）
实验八十五：开源 Mini MP3 Player TF卡播放器模块（YX5200-24SS）
程序之一，循环播放TF卡内0003.MP3（MP3文件夹内），音量20
Arduino-------dfplayer
5V-------------VCC
GND-----------GND
D2-----------TXD
D3-----------RXD
*/

#include "SoftwareSerial.h"
#include "DFRobotDFPlayerMini.h"

SoftwareSerial mySoftwareSerial(2, 3);

DFRobotDFPlayerMini myDFPlayer;

void setup()
{
mySoftwareSerial.begin(9600);

myDFPlayer.begin(mySoftwareSerial);

myDFPlayer.volume(20);   //音量设定为20

myDFPlayer.loop(3);    //循环播放TF卡中 0003.mp3 文件
}

void loop()
{
}

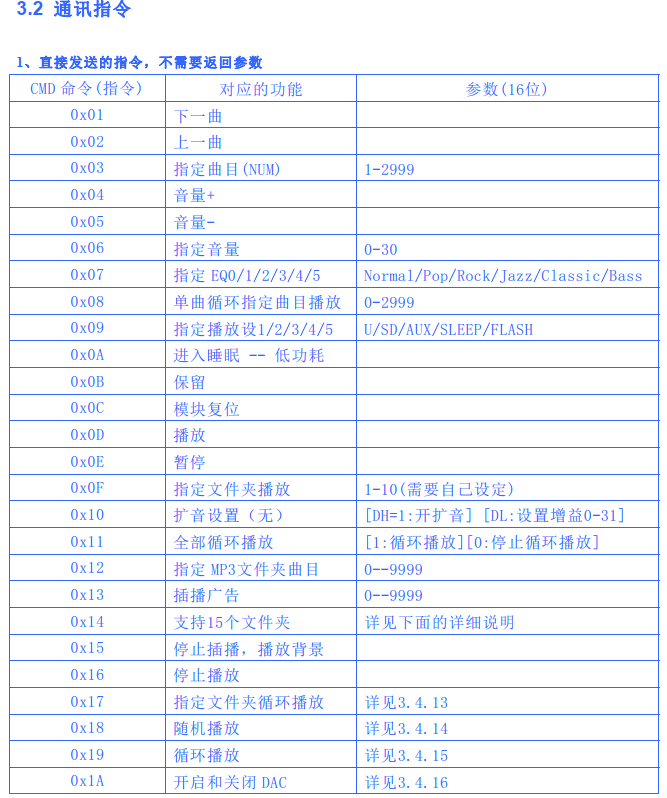

下面我们对的库函数按照技术手册中的顺序进行逐一解释

在这里插入图片描述

假定我们已经实例化了一个 MP3mini模块的对象

复制代码

1
2
3
4
5
6
7
8
#include "DFRobotDFPlayerMini.h"
SoftwareSerial mySoftwareSerial(2, 3);
DFRobotDFPlayerMini myDFPlayer; //示例化对象名称
void setup() {
  mySoftwareSerial.begin(9600);
  myDFPlayer.begin(mySoftwareSerial);
}

无返回值

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
myDFPlayer.next()        //下一曲
myDFPlayer.previous()    //上一曲
myDFPlayer.play(3)       //指定曲目(NUM) 1-2999  参数添入 int 型参数
myDFPlayer.volumeUp()    //音量+
myDFPlayer.volumeDown()  //音量-
myDFPlayer.volume(20)    //指定音量 0-30
myDFPlayer.EQ(0)         // 指定 EQ 0/1/2/3/4/5    参数功能  Normal/Pop/Rock/Jazz/Classic/Bass (这个还没有用过，等我知道怎么用了再详细解释)
myDFPlayer.loop(3)       //单曲循环指定曲目播放 0-2999
myDFPlayer.outputDevice(2)//指定播放设1/2/3/4/5     参数功能  U/SD/AUX/SLEEP/FLASH
myDFPlayer.sleep()       //进入睡眠 -- 低功耗
myDFPlayer.reset()       //模块复位
myDFPlayer.start()       //播放
myDFPlayer.pause()       //暂停
myDFPlayer.playFolder(1,1)  //指定文件夹播放 1-10(需要自己设定) 前面为文件夹，后面为文件夹中的文件名

关于指定文件加播放，指定MP3文件。这个地方要详细说一下，当时第一次调试时就陷入了一个很大的误区。做后发现是文件夹的命名不对。
1、文件夹的命名，为两位是两位数字比如 01， 02····等等
2、文件夹要放在文件根目录。
3、有的说要放在一个mp3的文件夹中，经过我的实测，其实没有必要。当然我的TF卡中只有播放用的文件，没有其他。如果你的TF卡中有其他的文件夹，那可能就说不准了。

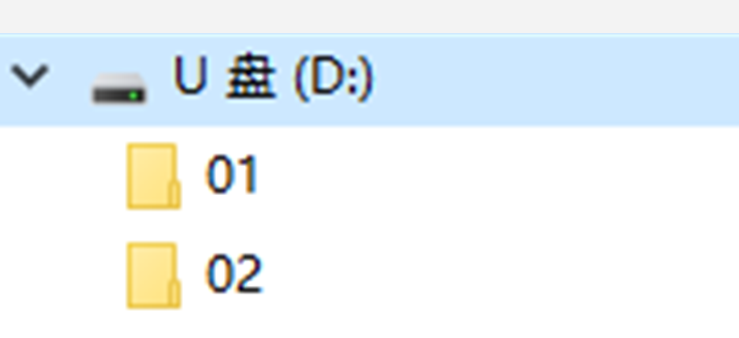

命名方式如以下

在这里插入图片描述

文件的命名为前三位为数字。
如：

在这里插入图片描述
这样，playFolder函数就能准确找到指定问价夹中的指定文件了
文件夹名称（1 ~ 99）;文件名（1 ~ 255）
比如，我们想播放 02文件夹中的第3个MP3
我们就可以这么写

复制代码

1
2
myDFPlayer.playFolder(2,3)

继续函数解释

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
myDFPlayer.outputSetting(1,2)   //扩音设置（无） 参数1：bool型 [DH=1:开扩音] 参数2：uint8_t型 [DL:设置增益0-31]
myDFPlayer.enableLoopAll()      //全部循环播放
myDFPlayer.disableLoopAll()     //停止循环播放
myDFPlayer.playMp3Folder(1)     //指定 MP3文件夹曲目 0--9999
myDFPlayer.advertise(1)         //插播广告 0--9999
myDFPlayer.playLargeFolder(1,2) //用法和playFolder一样，这个支持的更多
myDFPlayer.stopAdvertise()      //停止插播，播放背景
myDFPlayer.stop()               //停止播放
myDFPlayer.loopFolder(2)        //指定文件夹循环播放 参数为指定文件夹中的名字
myDFPlayer.randomAll()          //随机播放
myDFPlayer.enableLoop()         //循环播放关闭
myDFPlayer.disableLoop()        //循环播放开启
myDFPlayer.enableDAC()          //关闭DAC
myDFPlayer.disableDAC()         //开启DAC

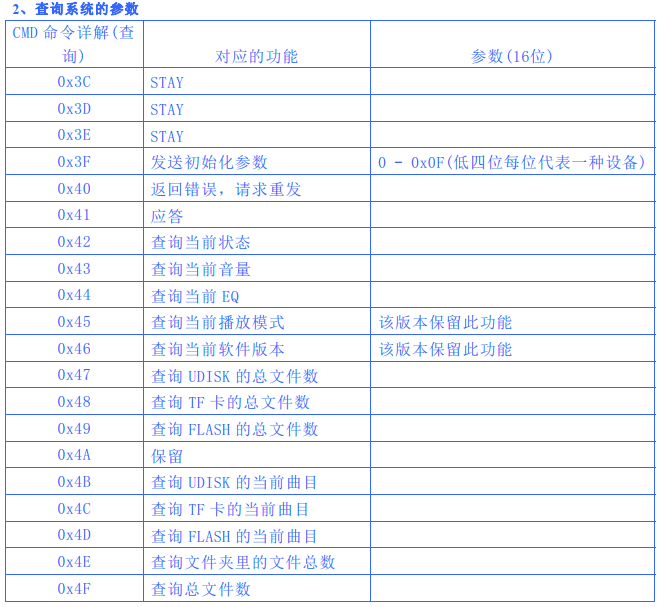

查询类型函数，有返回值，都是返回 int 类型的数据

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
myDFPlayer.readState()          //查询当前状态
myDFPlayer.readVolume()         //查询当前音量
myDFPlayer.readEQ()             //查询当前 EQ
myDFPlayer.readFileCounts(DFPLAYER_DEVICE_SD) //查询文件数目
                            //  DFPLAYER_DEVICE_U_DISK ：查询 UDISK 的总文件数
                            //  DFPLAYER_DEVICE_SD     : 查询 TF 卡的总文件数
                            //  DFPLAYER_DEVICE_FLASH  : 查询 FLASH 的总文件数
myDFPlayer.readCurrentFileNumber(DFPLAYER_DEVICE_SD) //查询当前曲目
                            //  DFPLAYER_DEVICE_U_DISK ：查询 UDISK 的当前曲目
                            //  DFPLAYER_DEVICE_SD     : 查询 TF 卡的当前曲目
                            //  DFPLAYER_DEVICE_FLASH  : 查询 FLASH 的当前曲目
myDFPlayer.readFileCountsInFolder(2) //查询指定文件夹里的文件总数
myDFPlayer.readFolderCounts()        //查询总文件数
