【产品实测】远距离!低成本!长寿命!LoRa模块实测效果给你好看！

LoRa是一种基于扩频技术的远距离无线传输技术，也是诸多LPWAN通信技术中的一种，最早由美国Semtech公司采用和推广。LoRa扩频技术打破了传输功耗和传输距离之间的平衡，彻底改变了嵌入式无线通信领域的局面。它给人们呈现了一个能实现远距离、长电池寿命、大系统容量、低硬件成本的全新通信技术，而这正是物联网所需要的。

下面我们来测试LoRa模块实际工作参数。

测试简介

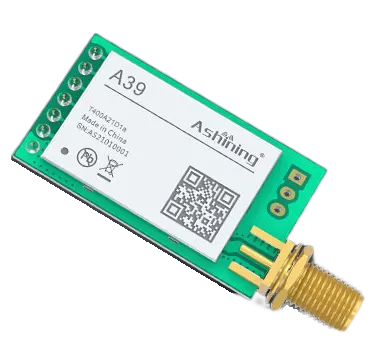

• No.1 测试模块

型号：A39-T400A21D1a
描述：LoRa晶片

• No.2 测试仪器

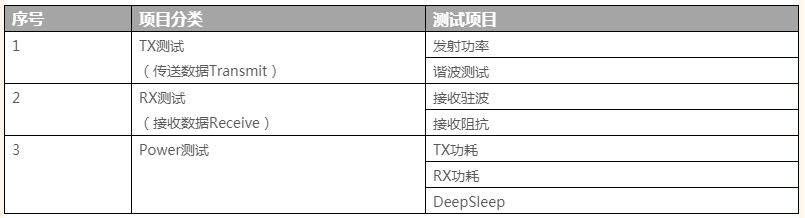

• No.3 测试项目


测试实现

• No.1 TX测试

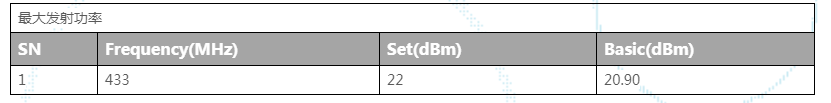

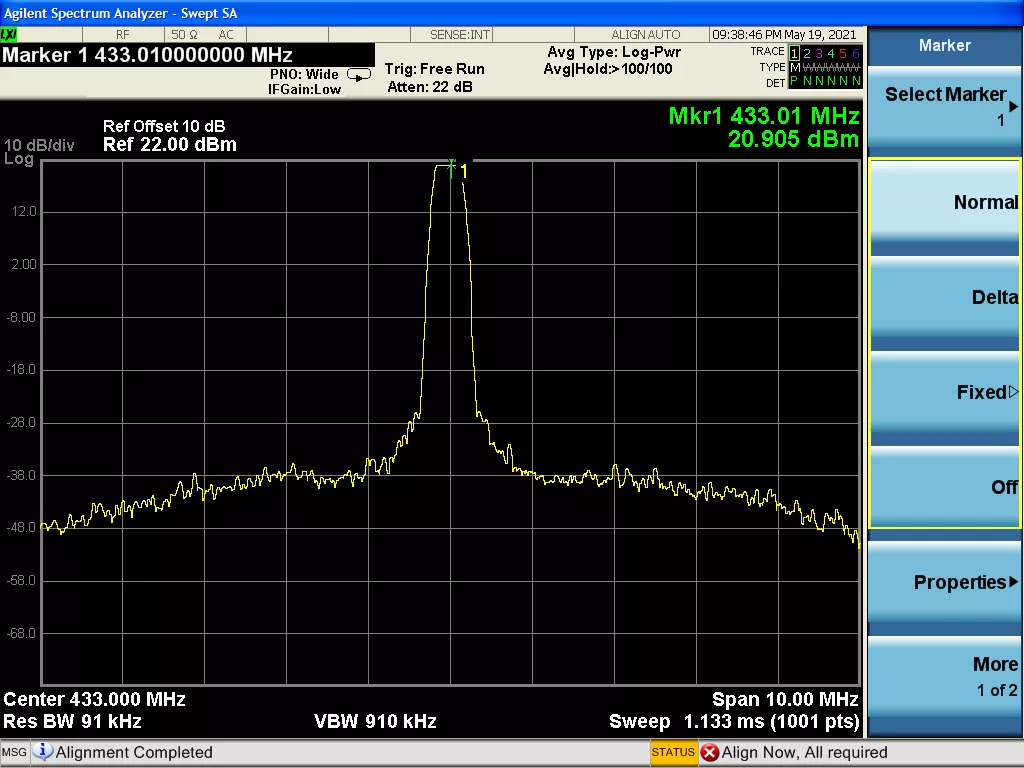

1.发射功率测试

A）测试方法

频谱仪设置：

◆Center frequency set to 433 MHz, Span is 10MHz, Ref amp is 22dBm

◆Max Hold mode

B）测试图表

C）测试结果

频谱收敛信道间不易串频

频谱收敛，信号分离度优异，信道间不易串频

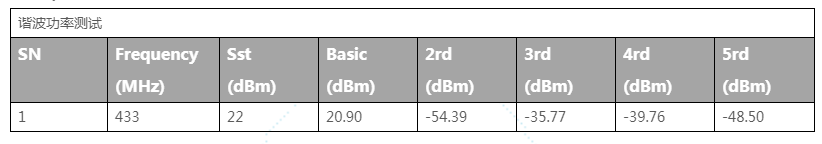

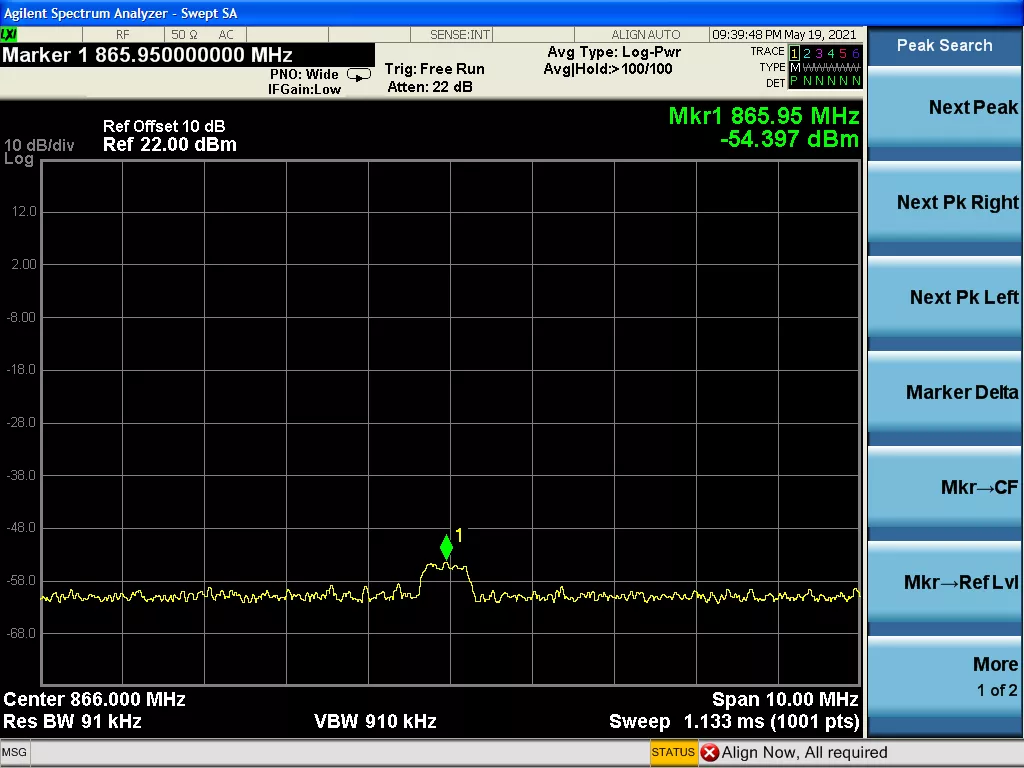

2.谐波功率测试

A）测试方法

频谱仪设置：

◆ Set frequency points to 2,3,4 and 5 times the base frequency, span is 10MHz , Ref amp is 22dBm

◆ Max Hold mode

B）测试图表

C）测试结果

• No.2 RX测试

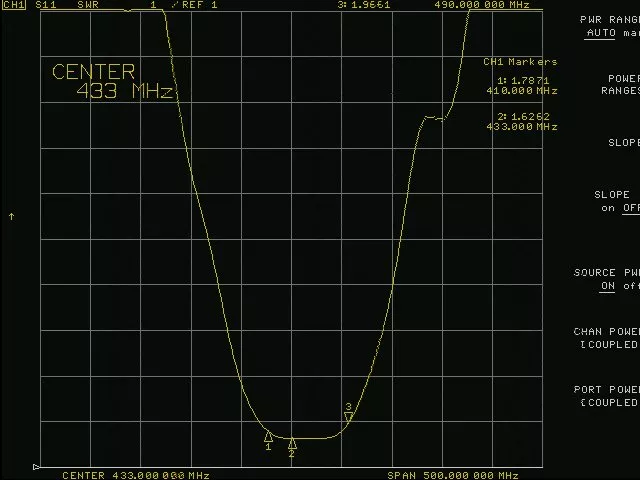

1.接受驻波测试

A）测试方法

矢量分析仪设置：

◆ Chan 1

◆ Center 433.0 MHz,Span 500.0 MHz，Format>SWR.

◆ Marker > Marker 1 410.0 MHz.

Marker 2 433.0 MHz.

Marker 3 490.0 MHz.

B）测试图表

C）测试结果

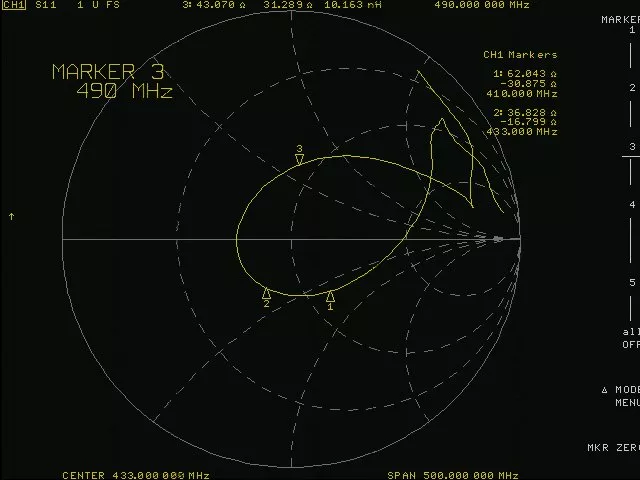

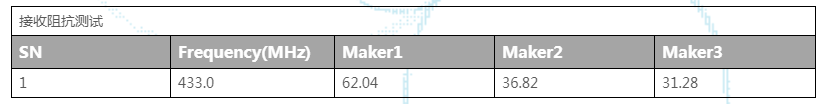

2.接收阻抗测试

A）测试方法

矢量分析仪设置：

◆ Chan 1

◆ Center 433.0 MHz,Span 500.0 MHz, Format>SMITH CHART

◆ Marker > Marker 1 410.0 MHz.

Marker 2 433.0 MHz.

Marker 3 490.0 MHz.

B）测试图表

C）测试结果

阻抗匹配良好

良好的阻抗匹配，降低反射，得到最大化功率，提升接收灵敏度，也更好地保护电路板及元器件.

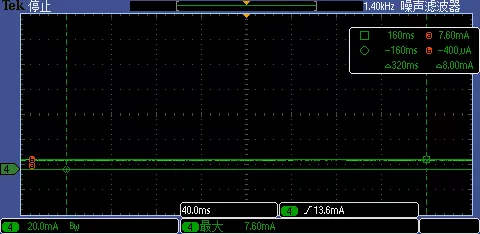

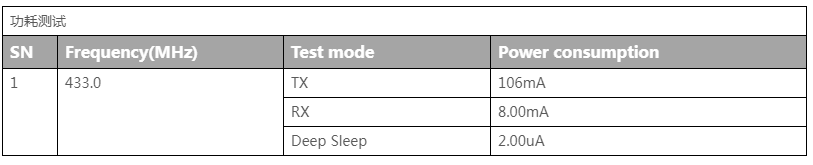

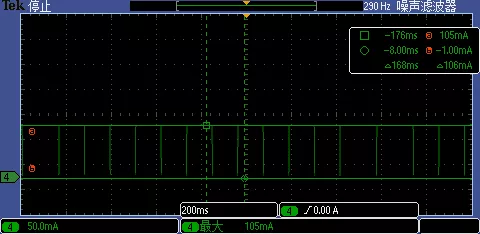

• No.3 功耗测试

A）测试图表

B）测试结果

Note:1）功耗测试的是模块的整体功耗。
