【干货】lora串口模块的模块命令

命令格式

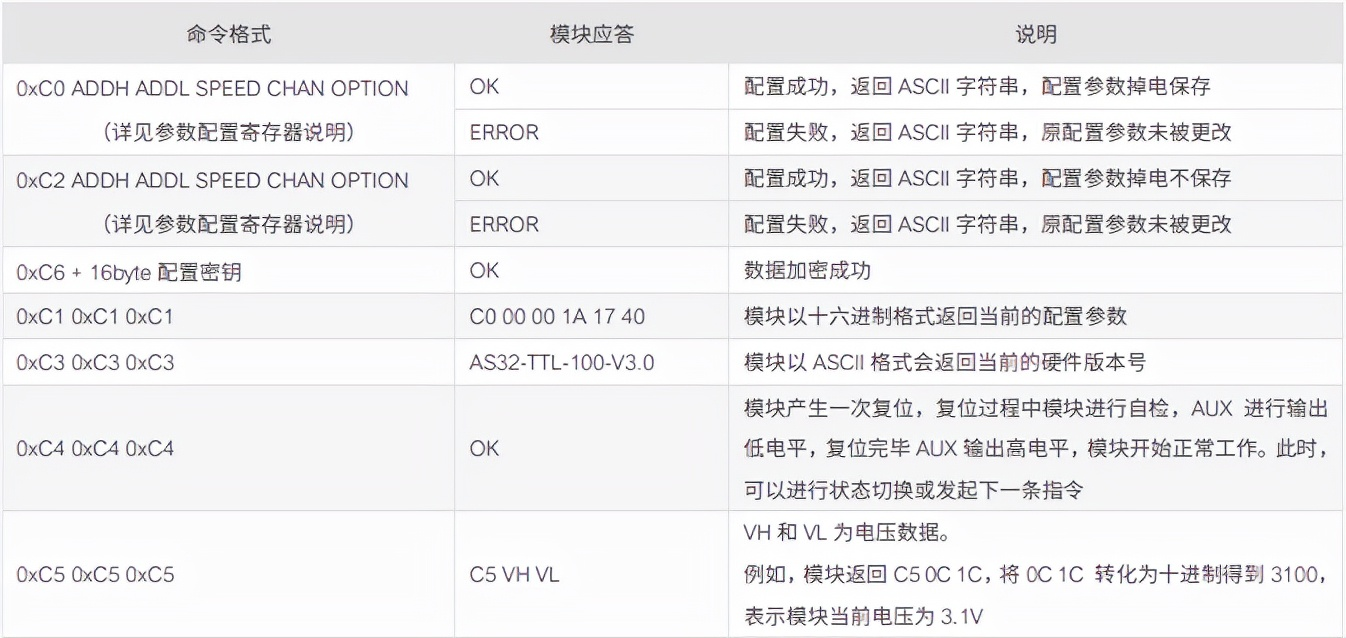

参数配置命令只支持在休眠工作状态下进行参数的修改，即低延时工作状态引脚都设置为高电平（ MD0 = 1 ， MD1 = 1 ）。详细命令如下：

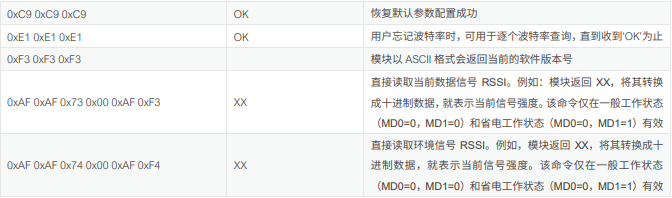

注：序号 1 至 10 的命令是在休眠工作状态（即 MD0=1，MD1=1）下有效，序号 11 至 12 的命令是在一般工作状态和省电工作状态下有效

命令功能详解，以默认出厂配置为例，详见下表：

模块参数寄存器

模块工作在休眠工作状态下可以进行模块的参数修改（即 MD0=1，MD1=1）。 参数寄存器（参数寄存器不能单独使用，必须按照配置参数的命令格式去使用）

ADDH[ 7：0 ]：表示模块地址高字节，出厂默认 0x00

ADDL[ 7：0 ]：表示模块地址低字节，出厂默认 0x00

SPEED[ 7 : 6 ] UART CS[ 1 : 0 ]：串口校验位

• 00：8N1（默认）

  01：8O1

  10：8E1

  11：同 8N1

SPEED[ 5 : 3 ] UART BAUD[ 2 : 0 ]：串口波特率

• 000：串口波特率为 1200 bps

  001：串口波特率为 2400 bps

  010：串口波特率为 4800 bps

  011：串口波特率为 9600 bps（默认）

  100：串口波特率为 19200 bps

  101：串口波特率为 38400 bps

  110：串口波特率为 57600 bps

  111：串口波特率为 115200 bps

  SPEED[ 2 : 0 ] AIR SPEED[ 2 : 0 ]：空速

  000：空中速率为 0.3k

  001：空中速率为 1.2k

  010：空中速率为 2.4k（默认）

  011：空中速率为 4.8k

  100：空中速率为 9.6k

  101：空中速率为 19.2k

备注：

[ 1 ]通信双方的空中速率必须保持一致

[ 2 ]某些空速和波特率的组合可以发送无限长数据包，详见下表

CHAN [ 7 : 0 ]：通信频率（410 + CHAN*1M）

• 出厂默认 ：0x17 ( 433MHz )

  00000000：0x00（Min：410MHz）

  00011111：0x1F（Max：441MHz）

OPTION[7] FixedTransmitEn：定点发送使能

• 0：透明传输（默认）

  1：定点传输

  OPTION[6] IOType：IO 口驱动方式

  0：TXD、AUX 开路输出，RXD 开路输入

  1：TXD、AUX 推挽输出，RXD 上拉输入（默认）

OPTION[ 5：3 ] WakeTime[ 2：0 ]：无线唤醒时间（对于接收方来说是监听间隔时间，对发射方来说是持续发射唤醒码的时 间）

• 000：250ms（默认）

  001：500ms

  010：750ms

  011：1000ms

  100：1250ms

  101：1500ms

  110：1750ms

  111：2000ms

注：无线唤醒时间均为典型值

OPTION[2]：保留

OPTION[ 1：0 ] SendPower[ 1：0 ]：发射功率

• 00：20dBm（默认）

  01：17dBm

  10：14dBm

  11：11dBm

注：功率均为典型值

模块出厂设置
