Arduino串口控制DY-SV5W音频播放

以下为DY-SV5W介绍摘抄模块应用手册

1．产品概述

DY-SV5W是本司自主研发的一款智能语音模块，集成IO分段触发，UART串口控制，ONE_line单总线串口控制，标准MP3等7种工作模式，简单拨码开关设置；板载5W D类功放，可直接驱动4Ω，3~5W喇叭；支持MP3,WAV解码格式，最大支持32G TF卡存储，可通过USB数据线连接电脑更新TF卡存储音频文件。

2．产品特性

1、支持MP3、WAV解码格式。

2、支持采样率(KHz):8/11.025/12/16/22.05/24/32/44.1/48。

3、24位DAC输出，动态范围支持90dB，信噪比支持85dB。

4、完全支持FAT16/FAT32文件系统，最大支持32G的TF卡。

5、自带5W D类功放，可直接驱动4Ω，3~5W喇叭。

6、UART串口控制语音播报功能，可控制播放，暂停，选曲，音量加减等功能，最大选曲65535首曲目，波特率9600bit/s。

7、支持IO触发播放功能，8个IO口单独触发8首曲目或8个IO口组合触发255首曲目。

8、支持One_line单总线串口控制，可控制播放，暂停，选曲，音量加减等功能。

9、支持3个配置IO进行多达7种工作模式选择，拨码开关设置简单。

3．模块接口及功能定义

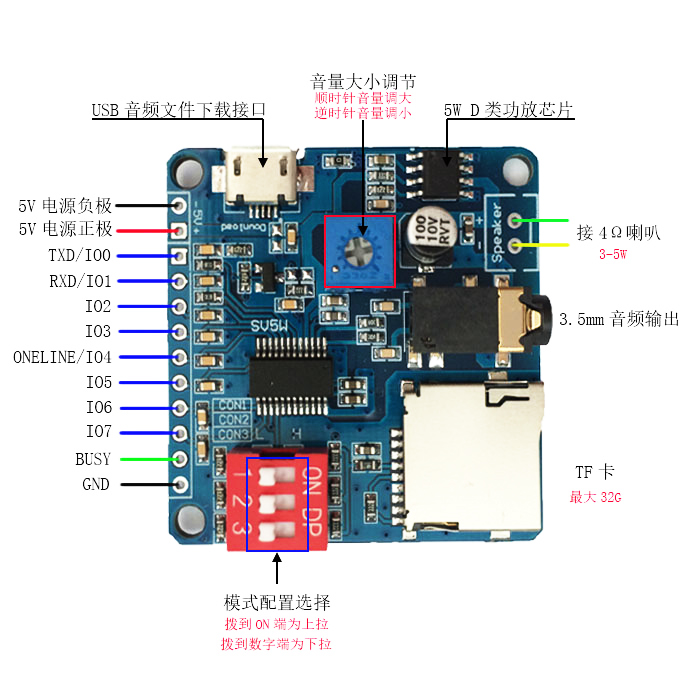

引脚定义

IO输入输出特性

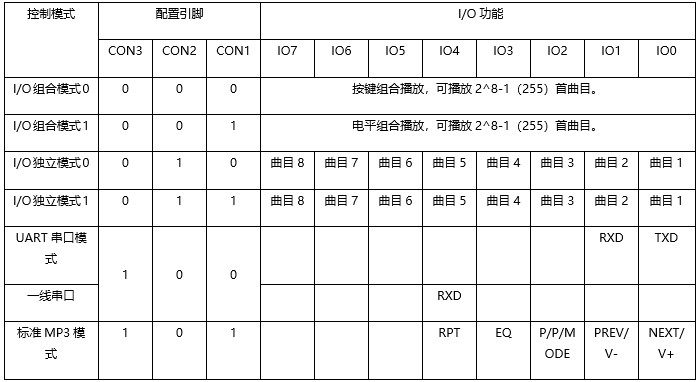

拨码开关模式配置

注：“按键组合播放”是指IO0-IO7输出对应的电平后恢复原来的高电平,类似于按键触发一次

​ “电平组合播放”是指IO0-IO7输出对应的电平后保持电平不变

​ “I/O组合（独立）模式0”与“I/O组合（独立）模式1”的区别在于前者模式释放电平后继续播放当前曲目至结束，后者模式释放电平后立即停止播放曲目。

4．模块尺寸

5 UART串口模式操作说明

5.1 通信格式

采用全双工串口通信；

波特率为9600，数据位：8 ，停止位1位，检验位 N。

起始码-指令类型-数据长度（n）-数据1－数据n－和检验(SM)

l ※ 指令码 ：固定为AA。

l ※ 指令类型 : 用来区分指令类型。

l ※ 数据长度：指令中的数据的字节数。

l ※ 数据 ：指令中的相关数据，当数据长度为1时,表示只有CMD,没有数据位。

l ※ 和检验 ：为之前所有字节之和的低8位,即起始码到数据相加后取低8位。

※ 数据格式：发送的数据或命令,高8位数据在前，低8位在后。

5.2 通信协议

以下是本芯片返回和能识别的数据定义。

1. 播放状态定义 ：系统上电处于停止状态。

※ 00(停止) 01(播放) 02(暂停)

2. 盘符定义: 切换盘符后处于停止状态。

※ USB:00 SD:01 FLASH:02 NO_DEVICE：FF

3. 音量：音量总共为31级，0-30级，上电默认为20级。

4. 播放模式定义：上电默认为单曲停止。

※ 全盘循环(00)：按顺序播放全盘曲目,播放完后循环播放。

※ 单曲循环(01)：一直循环播放当前曲目。

※ 单曲停止(02)：播放完当前曲目一次停止。

※ 全盘随机(03)：随机播放盘符内曲目。

※ 目录循环(04)：按顺序播放当前文件夹内曲目,播放完后循环播放，目录不包含子目录。

※ 目录随机(05): 在当前目录内随机播放，目录不包含子目录。

※ 目录顺序播放(06)：按顺序播放当前文件夹内曲目，播放完后停止，目录不包含子目录。

※ 顺序播放(07)：按顺序播放全盘曲目，播放完后停止。

5. EQ定义：上电默认EQ为NORMAL(00)。

※ NORMAL(00) POP(01) ROCK(02) JAZZ(03) CLASSIC(04)

6. 组合播放定义：组合播放是按文件名来组合，文件要求存储在“XY”文件夹下，可以把要组合的文件名称更改为两个字节的名称，一般建议用数字表示。如： 01.mp3,02.mp3,也可以用两个字母或一个汉字命名。

5.3 通信指令

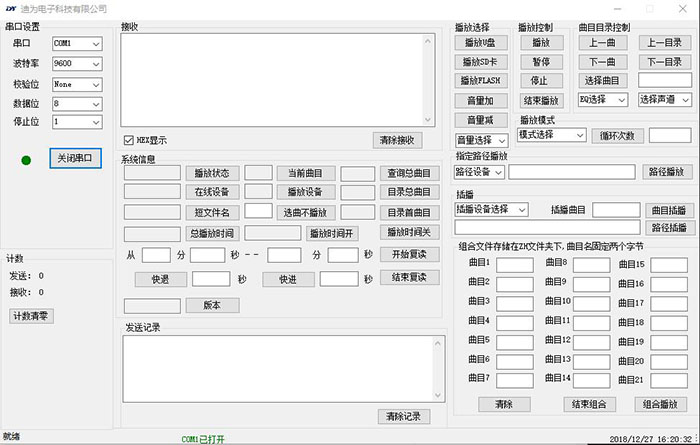

UART调试工具

UART模式详细开发资料查看“UART模式应用手册”

以下为Arduino串口通信控制DY-SV5W音频模块播放程序

#define UART_VIOCE   Serial3 // 音频通信
unsigned char vqTxBuf[6] = { 0xAA, 0x07, 0x02, 0x00, 0x00, 0x00 };  //选定曲目播放，改变4、5字节
unsigned char vqcTxBuf[7] = { 0xAA, 0x16, 0x03, 0x01, 0x00, 0x00 , 0x00 };  //选定曲目插播，改变5、6字节
unsigned char vbTxBuf[6] = { 0xAA, 0x02, 0x00, 0xAC             }; //播放
unsigned char vcTxBuf[6] = { 0xAA, 0x01, 0x00, 0xAB             }; //查询播放状态，00 停止； 01 播放； 02 暂停
unsigned char vtTxBuf[6] = { 0xAA, 0x10, 0x00, 0xBA             }; //结束播放
unsigned char vxTxBuf[6] = { 0xAA, 0x18, 0x01, 0x01, 0xc4       }; //单曲循环
unsigned char vdTxBuf[6] = { 0xAA, 0x18, 0x01, 0x02, 0xc5       }; //单曲播放
unsigned char v30TxBuf[6] = { 0xAA, 0x13, 0x01, 0x1E, 0xDC       }; //音量最大30级
unsigned char v20TxBuf[6] = { 0xAA, 0x13, 0x01, 0x14, 0xD2       }; //音量20级
unsigned char v25TxBuf[6] = { 0xAA, 0x13, 0x01, 0x19, 0xD7       }; //音量25级
unsigned char v10TxBuf[6] = { 0xAA, 0x13, 0x01, 0x0A, 0xC8       }; //音量10级

unsigned long previousMillis = 0; //millis延时使用
// 使用millis()替换delay延时 interval:ms
boolean doDelayMillisTime(unsigned long interval, boolean state)
{
  unsigned long currentMillis = millis();
  if (currentMillis - previousMillis >= interval)
  {
    previousMillis = currentMillis;
    state = !state;
  }
  return state;
}

void setup()
{
  UART_VIOCE.begin(9600);

  UART_VIOCE.write(v30TxBuf, 6); //初始化音量
  UART_VIOCE.write(vxTxBuf, 6);//单曲循环
  vqTxBuf[4] = 0x01;
  vqTxBuf[5] = 0xb4;
  UART_VIOCE.write(vqTxBuf, 6); //选定曲目默认播放
}

void loop()
{
	//每隔5秒插播一次音乐
	if (doDelayMillisTime(5000 , false) == true) {
      vqcTxBuf[5] = 0x03;
      vqcTxBuf[6] = 0xc7;
      UART_VIOCE.write(vqcTxBuf, 7);
    }
}
