Arduino Uno接JQ8900-16p语音播报模块

前言

记录一个比较好用的语音播报模块JQ8900，这个模块成本低廉（十几块就能买到），使用方便。

此外，这个模块还有以下优点：

①搭载配套的软件可以支持文字转语音，生成mp3格式的文件，可以像U盘一样拷贝到模块中，并在代码中选择播放某个mp3文件；

②有多种人声可选，可调音量、音调和音速。

一、所需材料及接线

所需主要材料：

1.Arduino Uno开发板一块；

2.JQ8900-16p语音播报模块（含喇叭）一个；

3.杜邦线若干

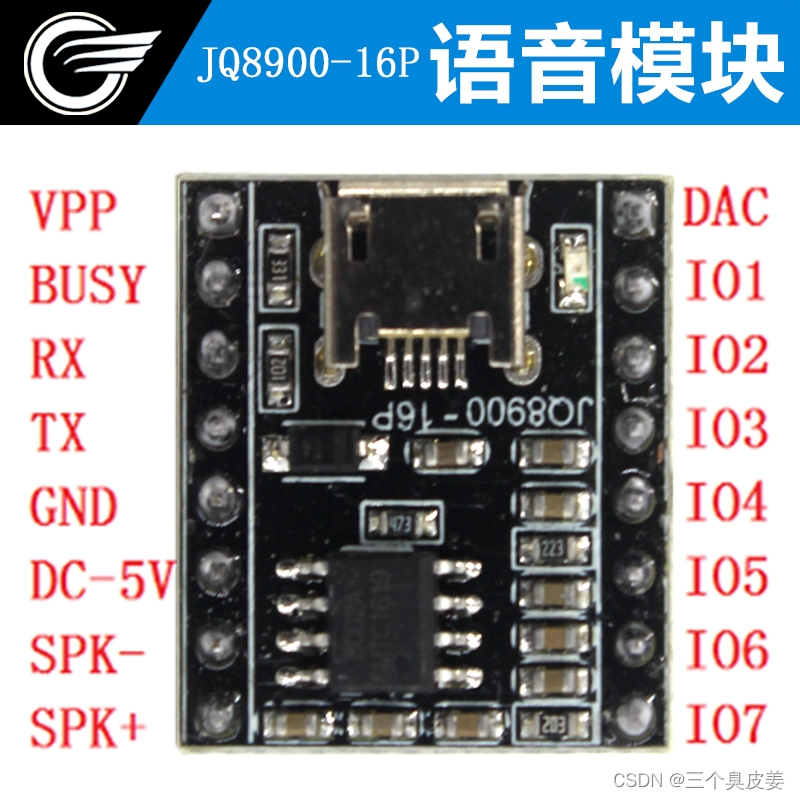

语音播报模块如下图：
在这里插入图片描述

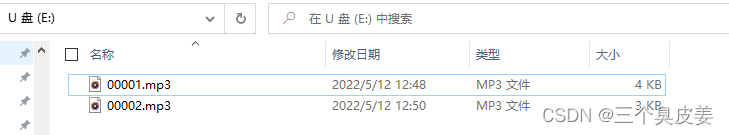

将mp3文件拷贝进入模块的内存接线：找到一根合适的数据线，一端接JQ8900模块，另一端连接电脑的USB口，将文件直接复制进去即可。
在这里插入图片描述

Arduino控制JQ8900模块接线：

Arduino Uno	JQ8900-16p
3	VPP
GND	GND
5V	DC-5V

JQ8900-16p	喇叭
SPK-	正极
SPK+	负极

在这里插入图片描述
(白色的是喇叭)

二、代码

通过串口控制选择对应的mp3文件播放：

复制代码

/*
整合系统功能：
1.语音提示-串口选择mp3播放

char val="";//接收串口发送过来的值

int pin = 3;//接vpp引脚

void setup()
{
    pinMode(pin,OUTPUT);
    Serial.begin(9600);//设置波特率
    Serial.println("请输入你要发送的数据:");//提示字符
}

void loop()
{
  while(Serial.available()>0){//检验在串口缓存区中是否有数据，如果有则返回1，没有就是0.
    val = char(Serial.read());//Serial.read()一位一位的从串口缓存区里读数据
    delay(10);

if(val=='S')
    Sys_start();
  if(val=='T')
    Say_thanks();
  }

}

//系统已启动-语音提示
void Sys_start()
{
    //设置音量为20
    SendData(0x0a);    //清空数字
    SendData(0x02);    //音量20
    SendData(0x00);
    SendData(0x0c);    //设置音量
    delay(2000);    //延时

    //选取曲目1播放
    SendData(0x0a);//清空数字
    SendData(0x01);//曲目数字，对应00001.mp3
    SendData(0x0b);//选曲播放
    delay(2000);

    //开始播放
    //SendData(0x11);//开始播放
    //delay(2000);
}

//谢谢使用-语音提示
void Say_thanks()
{
    //设置音量为20
    SendData(0x0a);    //清空数字
    SendData(0x02);    //音量20
    SendData(0x00);
    SendData(0x0c);    //设置音量
    delay(2000);    //延时

    //选取曲目2播放
    SendData(0x0a);//清空数字
    SendData(0x02);//曲目数字，对应00002.mp3
    SendData(0x0b);//选曲播放
    delay(2000);

    //开始播放
    //SendData(0x11);//开始播放,这部分可以没有
    //delay(2000);
}

void SendData (char addr )//发送函数
{
    digitalWrite(pin,HIGH); /*开始拉高*/
    delayMicroseconds ( 1000 );
    digitalWrite(pin,LOW); /*开始引导码*/
    delayMicroseconds ( 3200 );/*此处延时最少要大于2ms*/
    for (int i = 0; i < 8; i++ ) /*总共8位数据  */
    {
        digitalWrite(pin,HIGH);
        if ( addr & 0x01 ) /*3:1表示数据位1,每个位用两个脉冲表示  */
        {
            delayMicroseconds ( 600 );
            digitalWrite(pin,LOW);
            delayMicroseconds ( 200 );
        }
        else        /*1：3表示数据位0 ,每个位用两个脉冲表示  */
        {
            delayMicroseconds (200);
            digitalWrite(pin,LOW);
            delayMicroseconds ( 600 );
        }
        addr >>= 1;
    }
