该文档的MOOC的视频教程
数字电路中译码器三输入的译码器可以实现任意三输入的逻辑函数，所以三变量的多数表决器也可以用译码器实现。

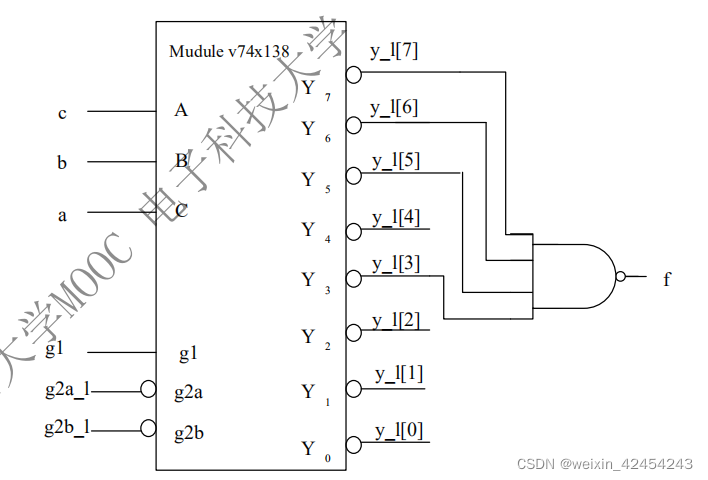

1 使用74x138实现多数表决器的设计

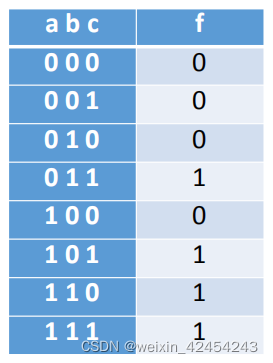

f = ∑abc(3,5,6,7)

2 构建新工程并调用IP核

1.新建一个工程 p_dsbjq_useip

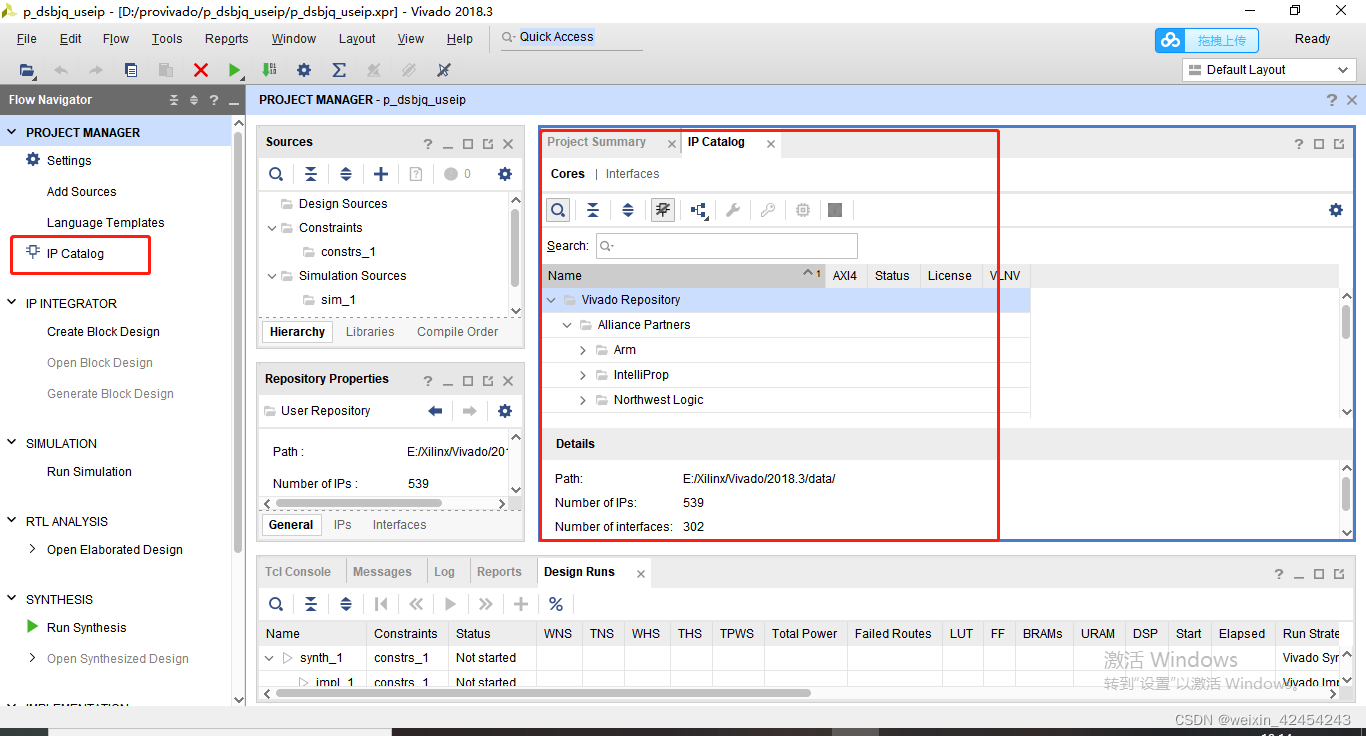

2.点击流程导航下工程项下的IP目录（ IP Catalog）
3.在右边的窗口中增加了IP Catalog页框，以树状结构显示当前能够使用的所有IP核。这些IP核是VIVADO自带的，但是并不包含已经设计好的“v74x138”IP核 。

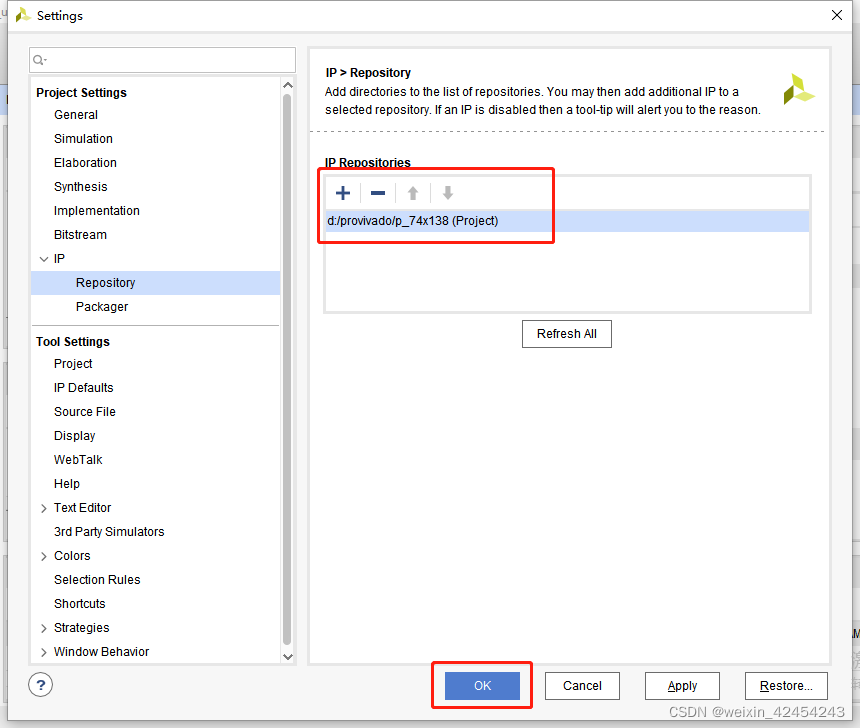

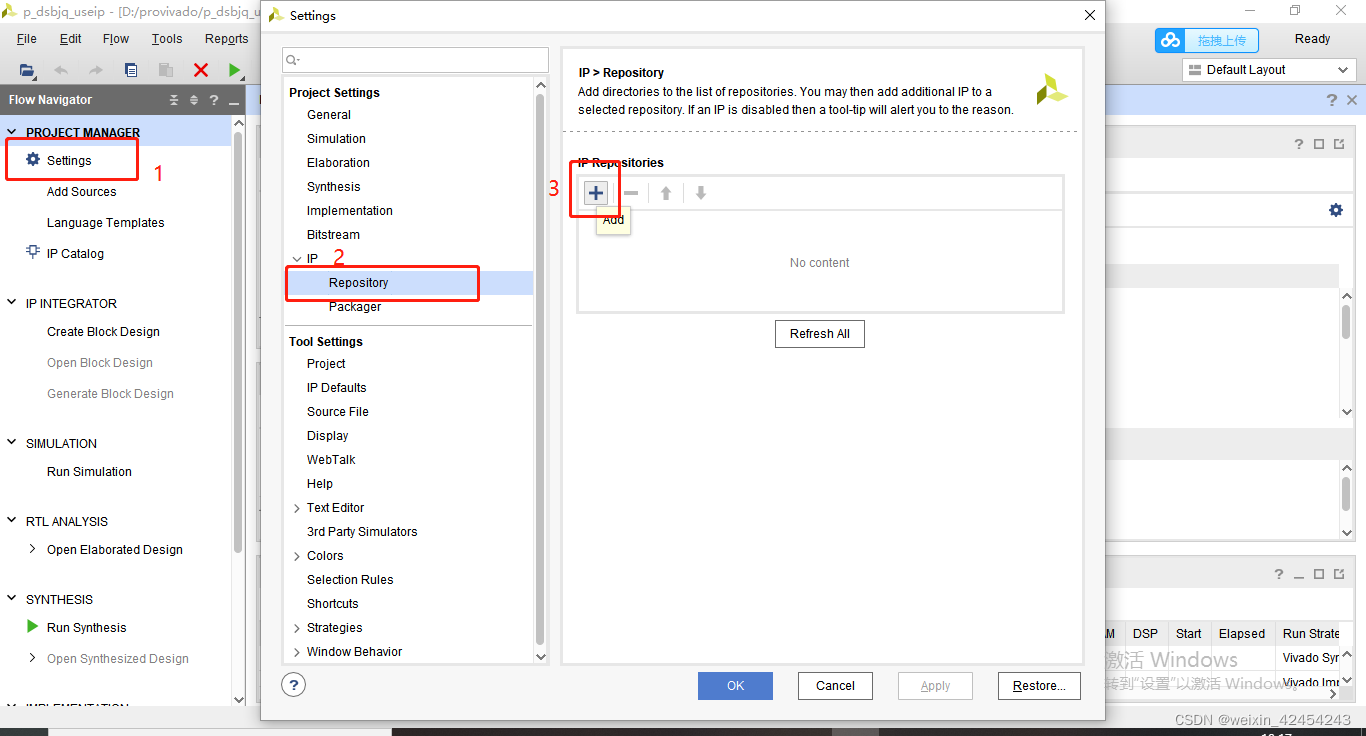

4.点击Settings 在弹出的窗口中选 择点击左侧的IP图标点击库管理（Repository Manager）页框在库管理页框中点击“+”图标增加IP目录

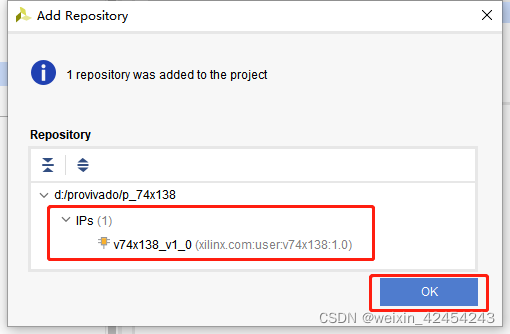

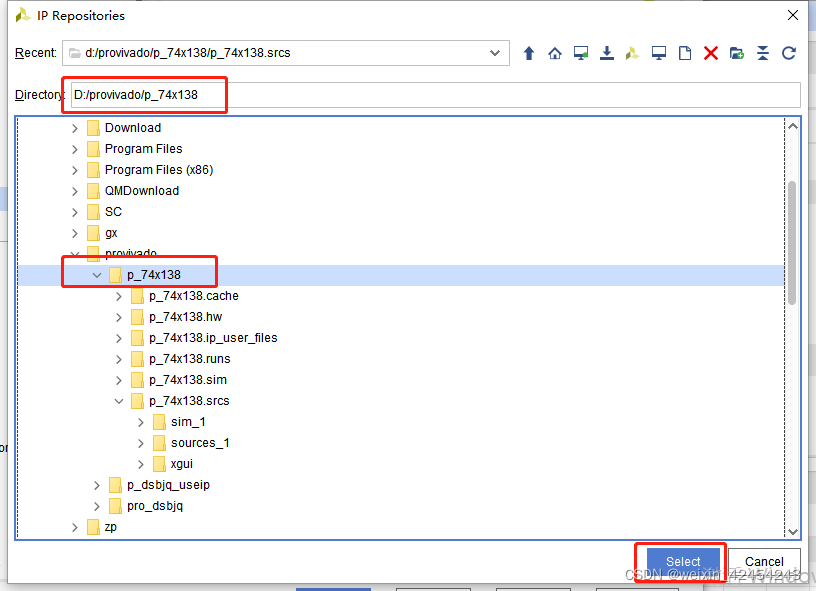

5.选择设计好了的v74x138工程目录，目录被加载进来，有一个IP



6.此时，就有了v74x138的IP核

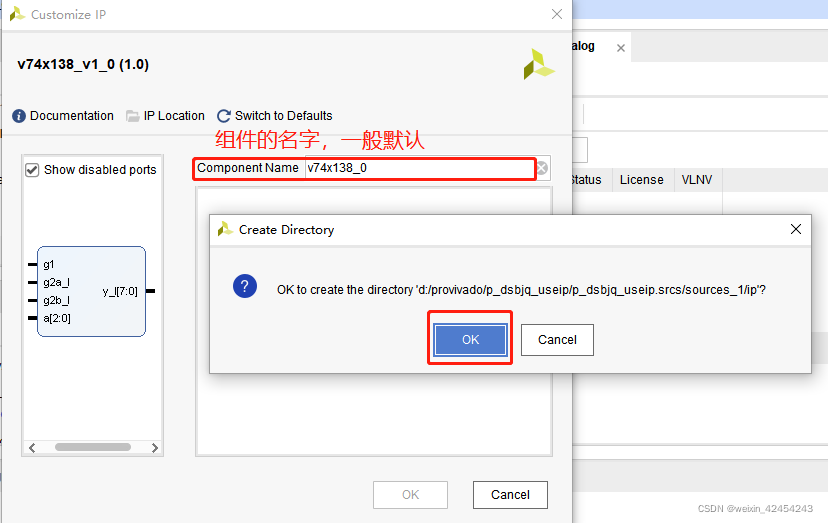

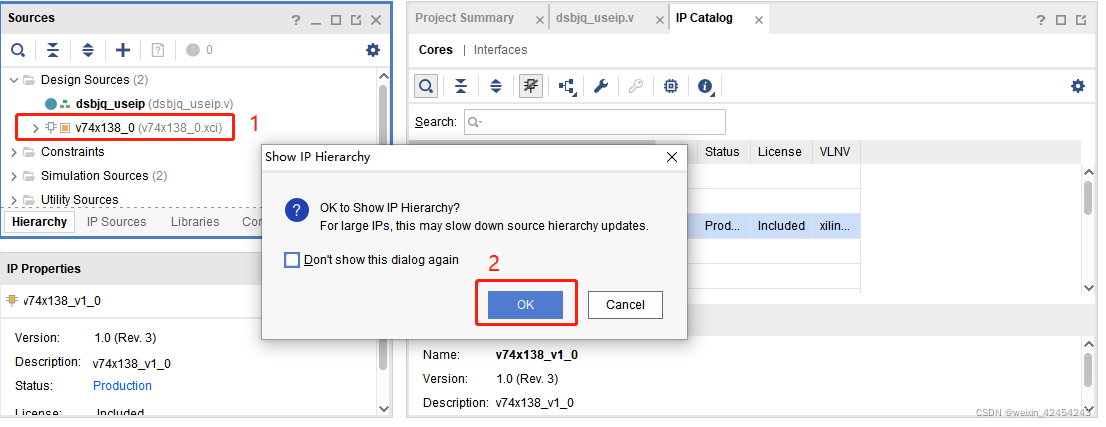

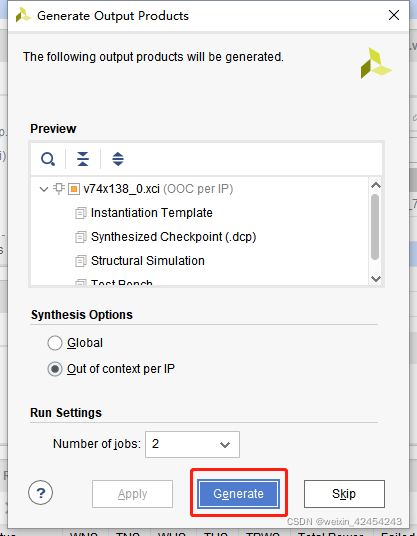

7.新建一个设计文件。接下来我们使用 v74x138IP核。 双击v74x138_v1_0 弹出客户化IP窗口。可以看到该IP核的逻辑符号如图所示。这个窗口可以用来编辑IP实例组件的名称。点击OK实例化IP

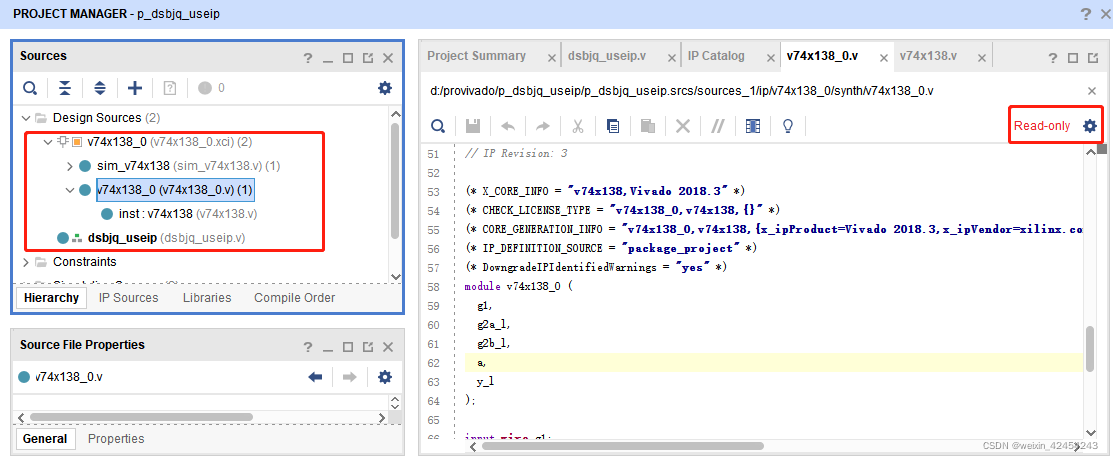

8.就可以看到v74x138_v1_0 的IP核下面的源代码，文件是只读的，不能进行编辑

9.在顶层dsbjq_useip.v中调用v74x138_0

module dsbjq_useip(input a,input b,input c,output f);
wire [7:0] y_l;
assign f=~(y_l[7]&y_l[6]&y_l[5]&y_l[3]);
v74x138_0 uut_0(//uut_0是对IP核的调用
  .g1(1),
  .g2a_l(0),
  .g2b_l(0),
  .a({c,b,a}),
  .y_l(y_l)
);

endmodule

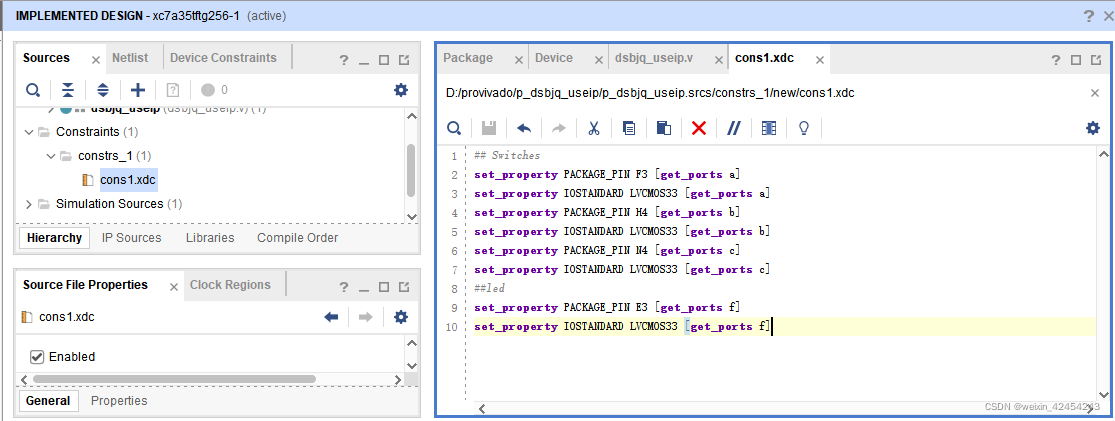

10.约束文件，新建一个约束文件

## Switches
set_property PACKAGE_PIN F3 [get_ports a]
set_property IOSTANDARD LVCMOS33 [get_ports a]
set_property PACKAGE_PIN H4 [get_ports b]
set_property IOSTANDARD LVCMOS33 [get_ports b]
set_property PACKAGE_PIN N4 [get_ports c]
set_property IOSTANDARD LVCMOS33 [get_ports c]
##led
set_property PACKAGE_PIN E3 [get_ports f]
set_property IOSTANDARD LVCMOS33 [get_ports f]

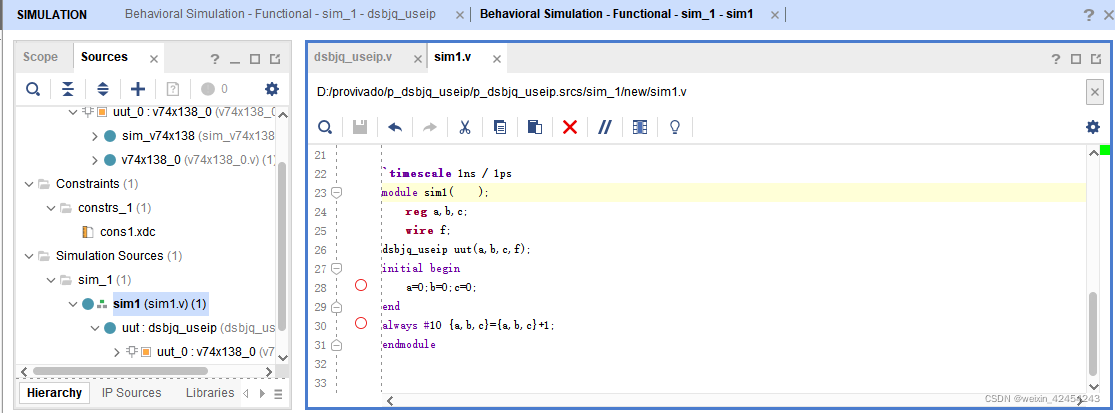

11.仿真文件，新建一个仿真文件

`timescale 1ns / 1ps
module sim1(    );
    reg a,b,c;
    wire f;
dsbjq_useip uut(a,b,c,f);
initial begin
    a=0;b=0;c=0;
end
always #10 {a,b,c}={a,b,c}+1;
endmodule

12.先综合，在仿真，仿真结果与3.1节仿真一样
