数字IC中的buffer

buffer本质上就是一个反相器。但是用mos管设计他的版图，就会知道buffer是一个宽长比远远高于普通反相器的特殊反相器。宽长比加大本质上是提高了mos的开关电流可以显著提高后级驱动能力。

1. 在扇出很大的wire中插入buffer可以提高带扇出能力，常见于时钟树中。

时钟buffer本身是输入负载较小，输出驱动能力较强。因此前级电路驱动buffer容易，而buffer驱动后级电路也比较容易。因为时钟一般是要同时驱动很多mos管的，如果驱动能力不足，时钟高速翻转的时候就达不到预定的逻辑电平了。
第一种是输出电流不够，导致信号状态异常，这常常发生在后级电路对输入电流有要求的时候，另一种则是输出电流不够，导致信号上升下降沿太差，这常常发生在后级电路的负载电容较大的情况。

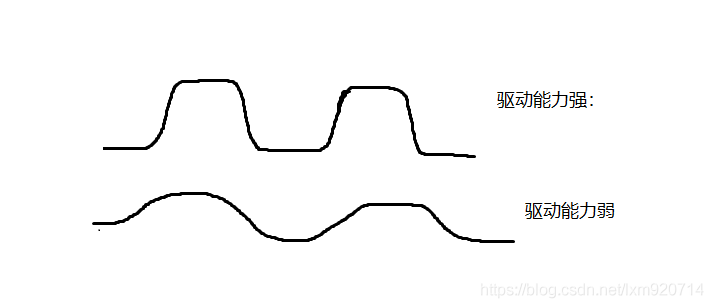

驱动能力强：摆幅大，上升快
驱动能力弱：摆幅小，上升慢

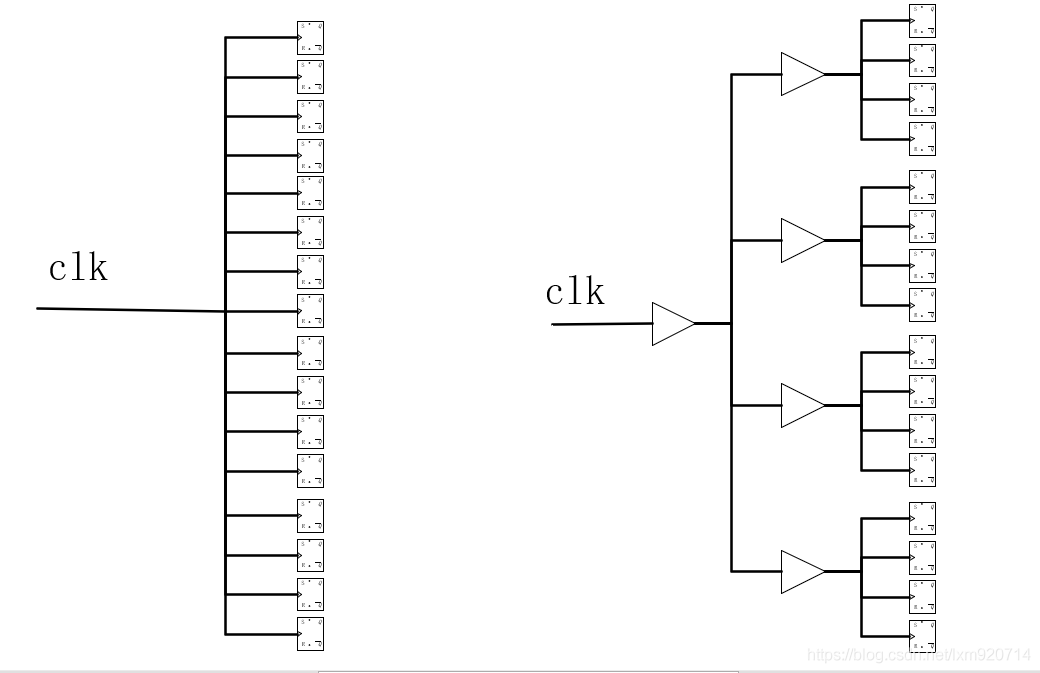

为什么插入buffer能够增加驱动能力？

2. hold time violation 是因为数据段延迟太小，为了修hold，加buffer delay增加延迟

3. 插buffer减少延时：当数据连线很长时，连线负载电容很大，导致存在很大的延时。插buffer的方式减少了电路的负载电容，负载电容减少后，同样电压的情况下，对电容充电速度快（上升沿陡峭），同样电容小时存储的电容小，放电所需的时间短（下降沿陡峭）。
   虽然buffer本身也具有延时，但是插buffer减少的连线延时明显大于buffer自身延时就可以采用插buffer的方式。
