二进制移相键控调制：2PSK（Phase Shift Keying）

若基带信号的波形函数为门函数，2PSK信号可简要表示为

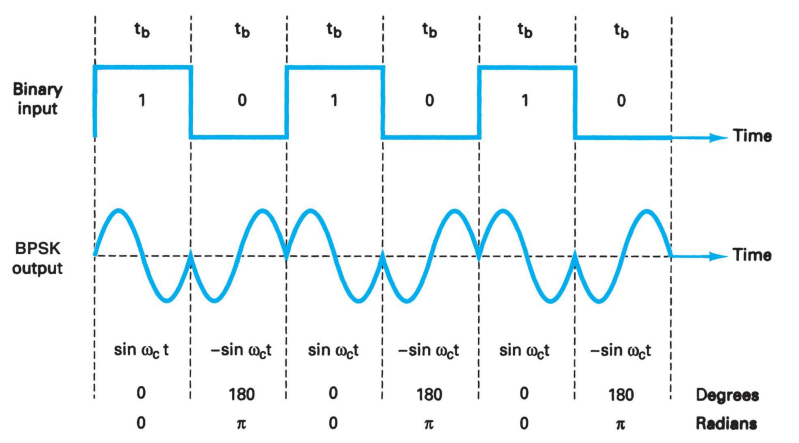

BPSK波形：

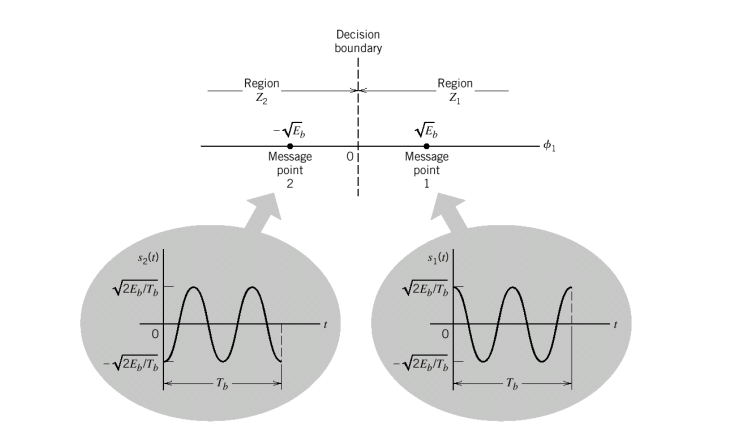

BPSK星座图：

2PSK信号的功率密度谱：

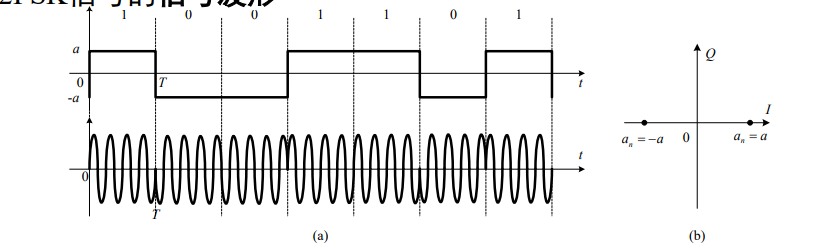

2PSK信号的信号波形：

2PSK信号的功率谱：

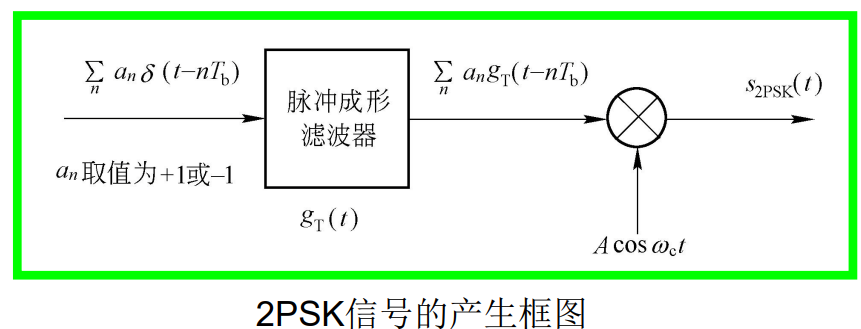

2PSK信号的调制实现方法：

2PSK信号的解调方法：

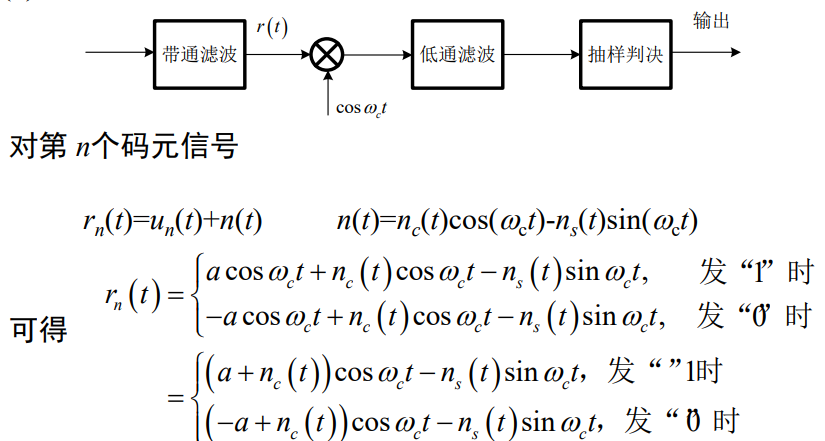

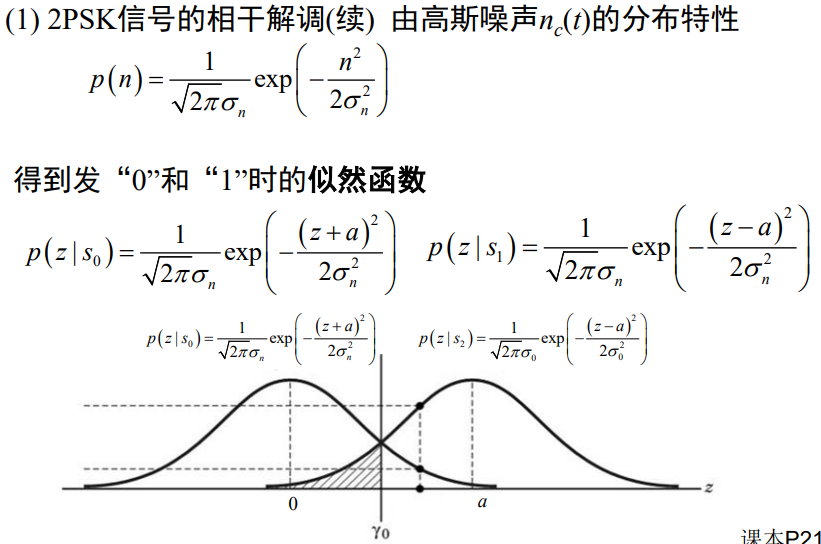

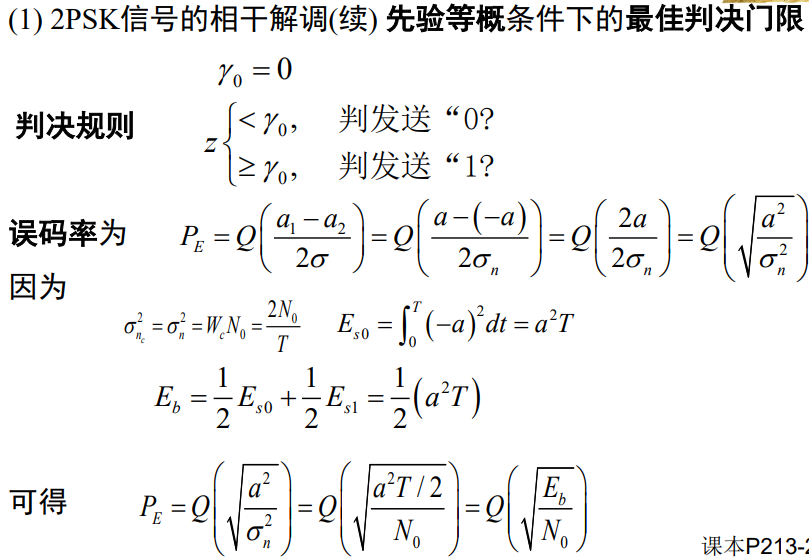

2PSK信号的相干解调：

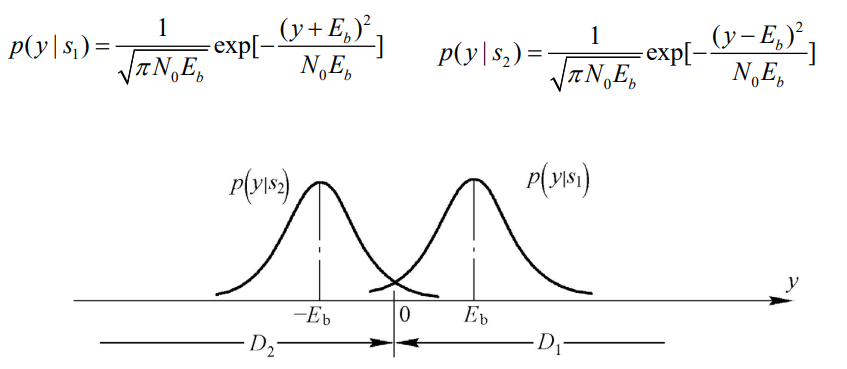

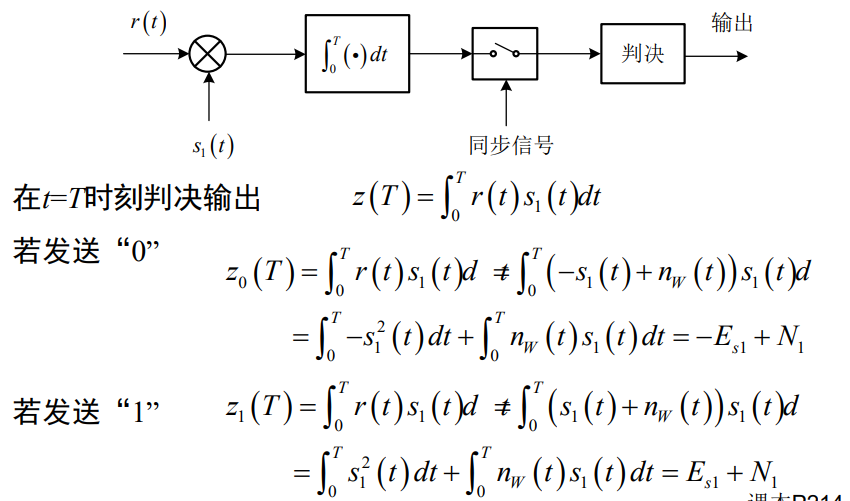

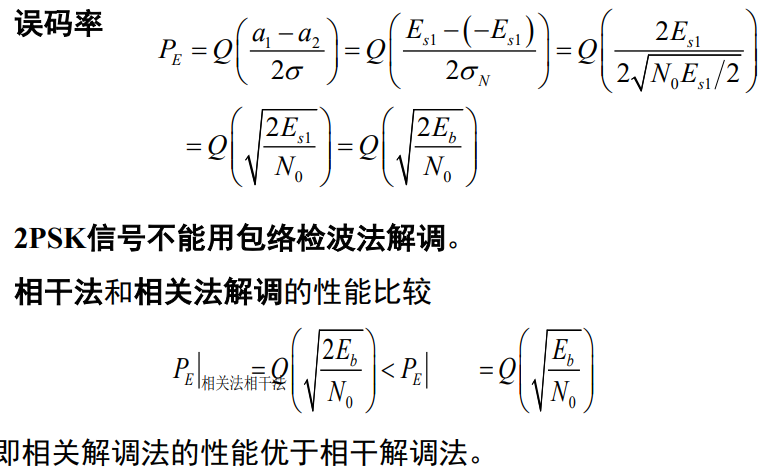

2PSK信号的相关(匹配滤波器法)解调：

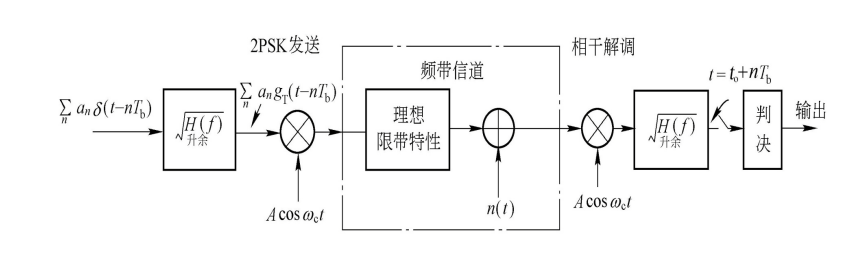

在理想限带及加性白高斯噪声干扰的信道条件下，2PSK的最佳频带传输系统框图：

2PSK信号中没有纯的载波成分，携带信息的已调载波信号的相位在0o和180o两种取值中变化。通 过2PSK信号的解调一节的讨论可知，解调过程需要恢复载波信号作为相干或相关解调时的基准信号。在接收端从接收信号提取载波信息的过程中，实际上不能够确切地知道恢复出的载波信号的相位一 定是0o或一定是180o。而只能知道恢复出来的载波的相位，是0o或180o中的某一个，具体是0o还是180o则具有随机性，这就是2PSK信号解调时的相位模糊问题。相位模糊会导致解调后基带信号符号的反转，即原来的“0”变为“1”，原来“1” 变为“0”。实际上，对所有的相位调制信号，解调时都会存在类似的相位模糊的问题。

恢复载波的相位模糊问题：

在2PSK相干解调时，利用上述两种方法所恢复的载波有可能与接收的2PSK信号的载波同频同相，也可能会发生同频反相的情况，这种恢复载波的相位不确定关系称为相位模糊。为了解决此问题，采取的措施之一是利用差分移相键控(DPSK)调制方案。
