概述

注：文章转载出处为 http://blog.csdn.net/xueyushenzhou/article/details/40817949

在视频编码的材料中，经常提到色度采样或者色度抽样的概念，而且一般的教材里仅仅说明某些视频编码标准如MPEG4或者H.264编码标准支持某种或者某几种色度取样的编码，有时还贴出几张莫名其妙的图。那色度采样到底是什么意思呢？特别是4:2:0的图总是让人感到费解，下面就详细的介绍。

其实很简单，视频一般采用YCbCr的颜色空间。其原理是人类视觉系统对亮度比彩色更敏感，因此可以把亮度信息从彩色信息分离出来，并使之具有更高的清晰度，而稍微降低彩色信息的清晰度，这样就可以在人眼未感觉图像有什么差异的前提下压缩带宽，实现一定的视频压缩。例如在压缩影像中，以4:2:2 Y'CbCr作例，它只需使用比R'G'B'（4:4:4）三分之二的带宽即可传输。

主要的采样格式有YCbCr 4:2:0、YCbCr 4:2:2、YCbCr 4:1:1和 YCbCr 4:4:4。问题是，这些符号到底是什么意思呢？视频系统的抽样系统中通常用一个三分比值表示：J:a:b（例如4:2:2），形容一个以J个像素宽及两个像素高的概念上区域，有时候会以四分比值表示（例如4:2:2:4）。依序列出为：

· J：水平抽样参照（概念上区域的宽度）。通常为4。

· a：在J个像素第一行中的色度抽样数目 (Cr, Cb)。

· b：在J个像素第二行中的额外色度抽样数目 (Cr, Cb)。

· Alpha：水平因子（与首数值有关连）。若没有此部分者可忽略，或存在时与J相同。

在比较图像质量时，这三个值之间的比值才是重要的，所以4:4:4可以简化为1:1:1；但是习惯上亮度样本的数量值总为4，其他两个值依此类推。有时抽样率为四分比值，如4:2:2:4。这时第四个值是调制通道的抽样频率比值。事实上，因为在调制应用中非常需要高质量图像，所以这个值在任何情况下都为4，所以采用J:a:b的表示方式更为常见。

其中容易引起误解的是以为J:a:b表示Y:Cr:Cb，那就错了，因为这里Cr和Cb是一个整体，在下图中用一个黑色实心点表示。

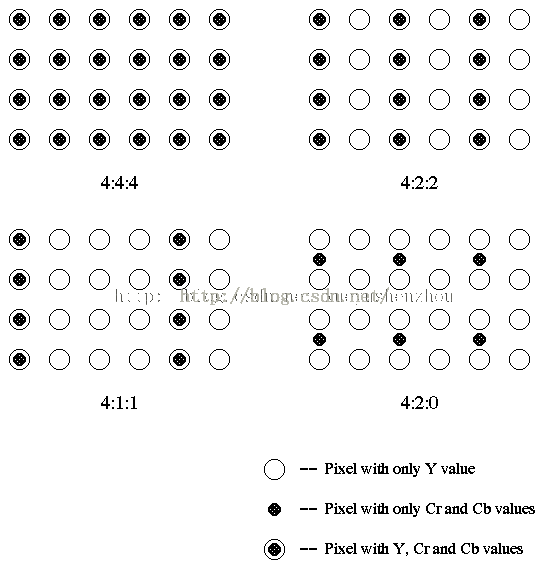

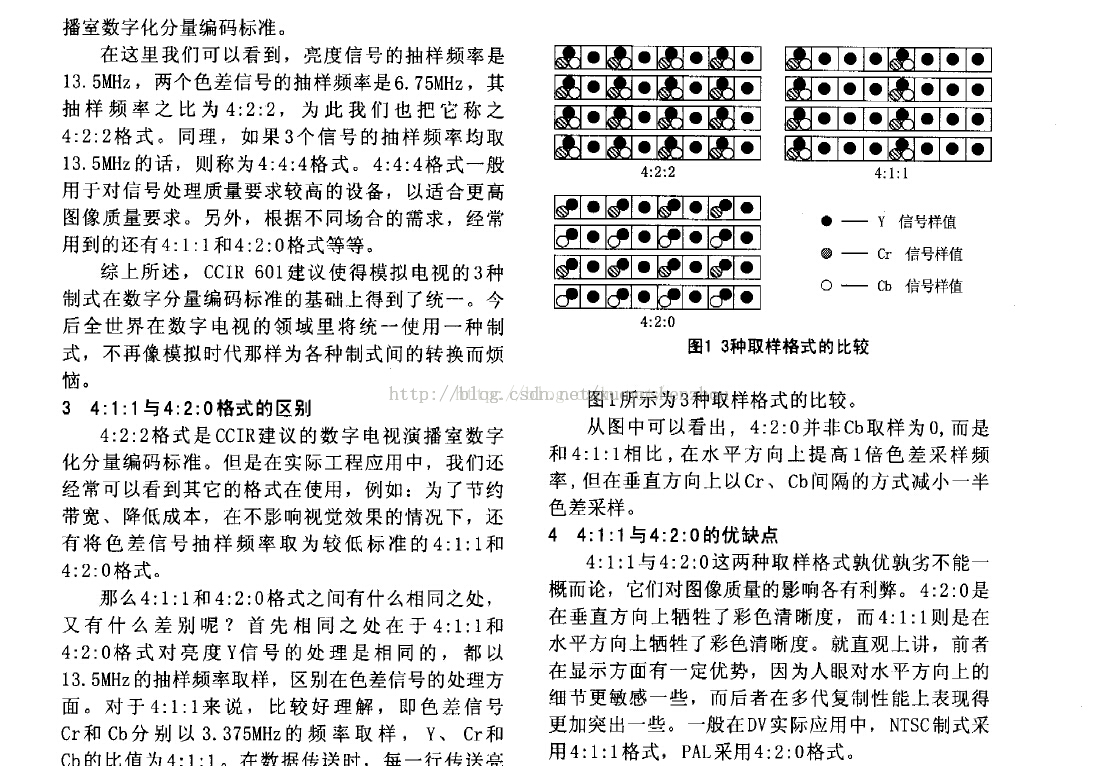

四种典型的采样如上图所示。首先明白，三种点各表示什么，空心圆圈是Y采样，但是CrCb是一个整体，大圈套小圈表示具有Y、Cr和Cb的点。

在理解的时候，要先以“行”为单位，以水平方向的四个点为一个单位来看。因为我们总是习惯性以2x2的单位来计算，在毕厚杰的书里就以2x2进行的。貌似这样也行。

在上图中，我们首先看4:1:1的采样，它的意思是在采样的第一行中，每连续四个点，采样一个CrCb（第一个1的含义），在紧邻的第二行中，同样采样一个CrCb(第二个1的含义)。

接着看4:2:2,它的意思是在采样的第一行中，每连续四个点，采样两个CrCb，在紧邻的第二行中采样两个CrCb。

同理4:4:4就很简单了

4:2:0的含义

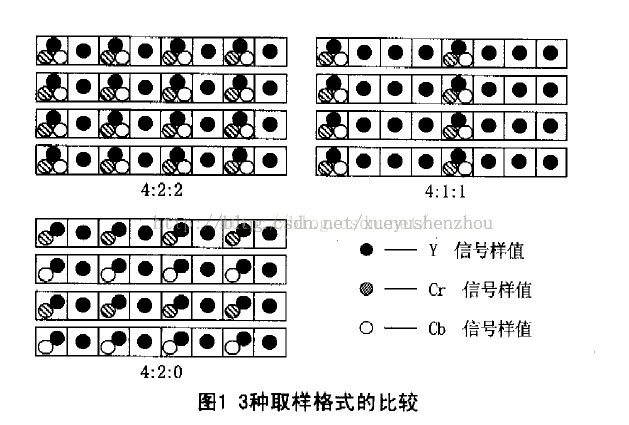

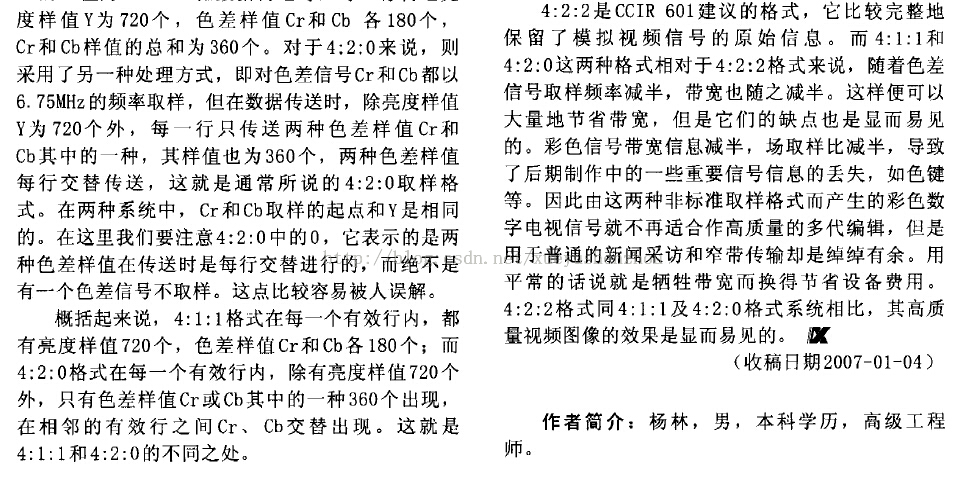

但是4:2:0的图比较特殊，它表示第一行中，每连续四个点，采样两个CrCb，在紧邻的第二行中不采样CrCb，但是，要注意，在上图中，里面只有四行，而不是两行，也就说纯黑的点组成的不是两个行，这里只是为了便于表示而单独标记出来，但是，为什么不将第二行黑点与第一行的空心圆合并呢？这一点一直让我不解。但是，看下面的图就明白了。
