solidworks和MATLAB联合仿真导入xml文件，smimport生成模型后报错，模块飘红。以及显示的模型只有坐标系没有图形。

最近在试图搞一下solidworks和MATLAB的联合仿真，网上找了教程，我参照的是下面这篇文章，遇到过两个问题在网上找了好久也没有相关描述，试了好多次之后大概找到了原因。

http://t.csdn.cn/RJQBE

一、模块飘红

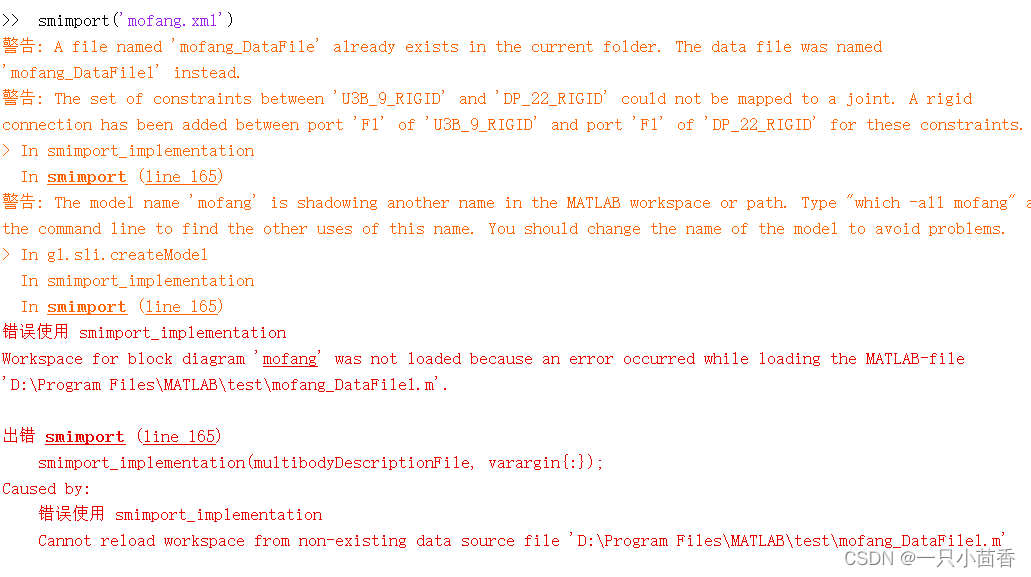

第一个问题是，出现下面这种情况，模块飘红。

 然后我发现，只要我正常打开MATLAB再输入smimport后，就会告诉我错误使用smimport。

 然后我就尝试：

1.每次都以管理员身份打开MATLAB

2.并且每次都先输入>>smlink_linksw，会出现这个界面

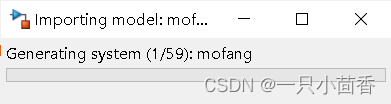

然后再smimport

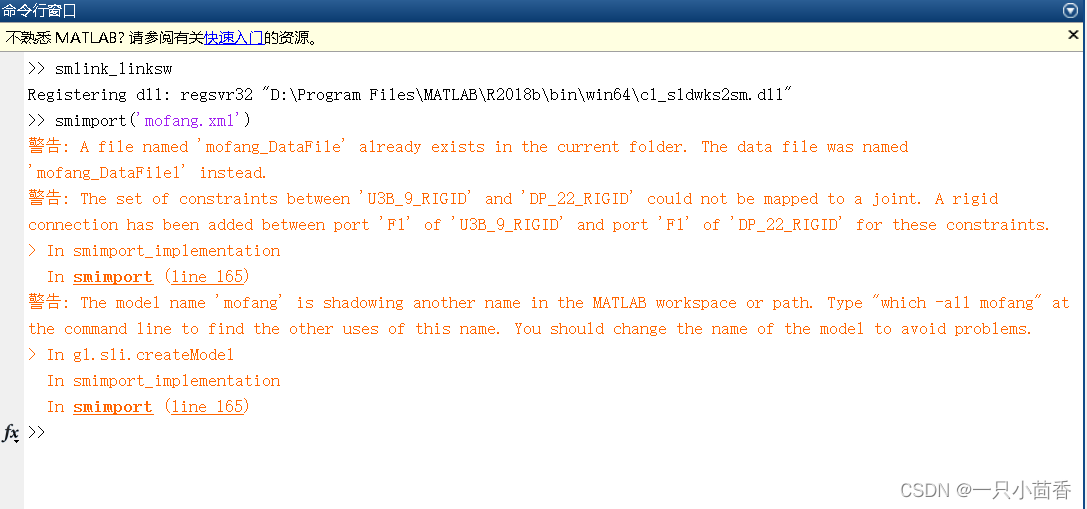

 出现警告是因为其他问题，但没有再报错说smimport的错误使用了，而且打开也是不再飘红了。

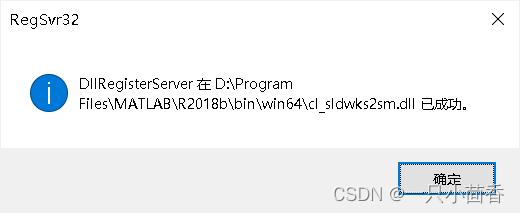

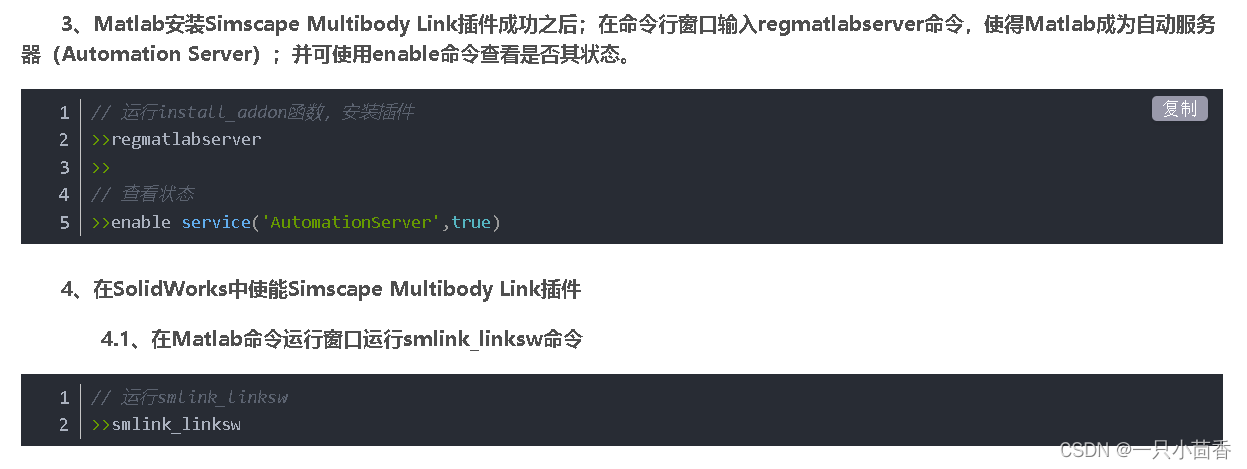

我怀疑是在这一步出现了问题（图是上边我参考的文章里截的），可能是没能成功让MATLAB成为自动服务器，但我也不知道怎么解决，所以只能用笨方法，每次都要smlink_linksw一下。

 二、运行后只显示坐标系而没有模型

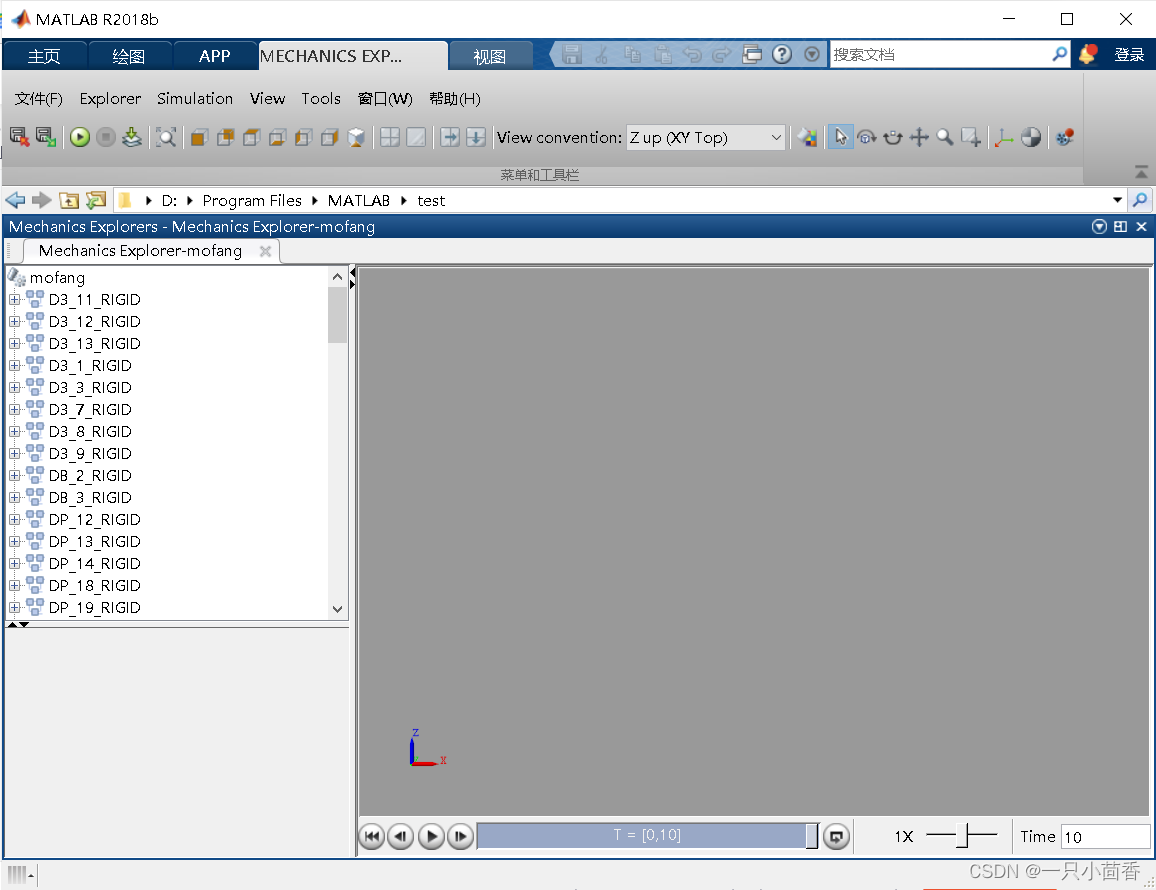

上边模块不飘红之后，我高高兴兴的点了运行，结果发现啥也显示不出来只有坐标系

 然后我就各种乱按..我在网上看有人说是因为有的零件的名字里含有汉字，看下我的，确实有汉字，哪怕我刚导出xml文件的时候就已经把他们都改了，

不改的时候是这样的

改之前和改之后：

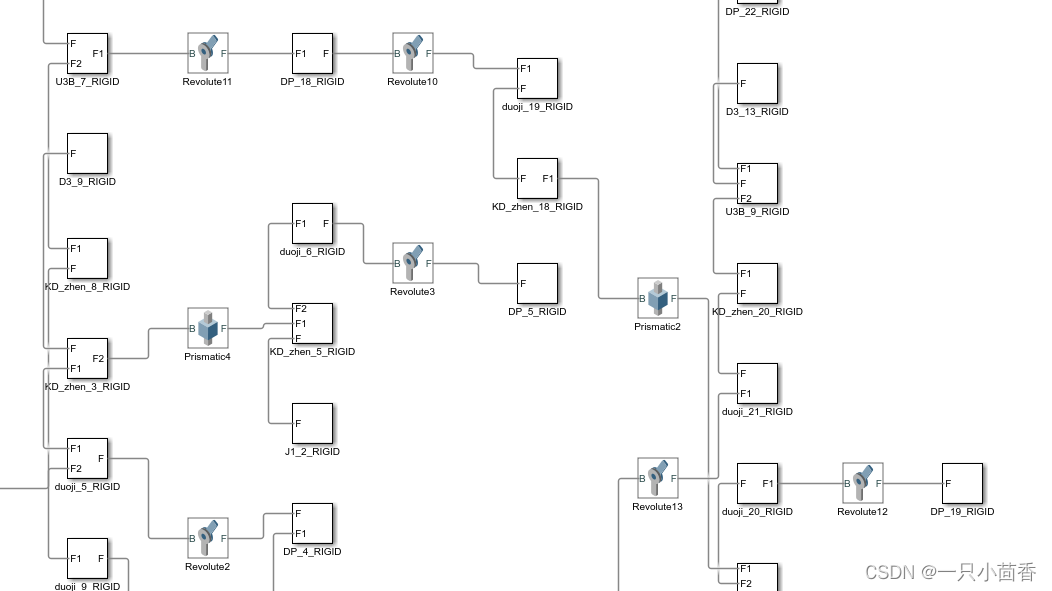

 我把默认俩个字和下划线都删了之后在smimport的，但是在MATLAB里他还是会有默认两个字，比如我随便点开一个模块，双击打开。

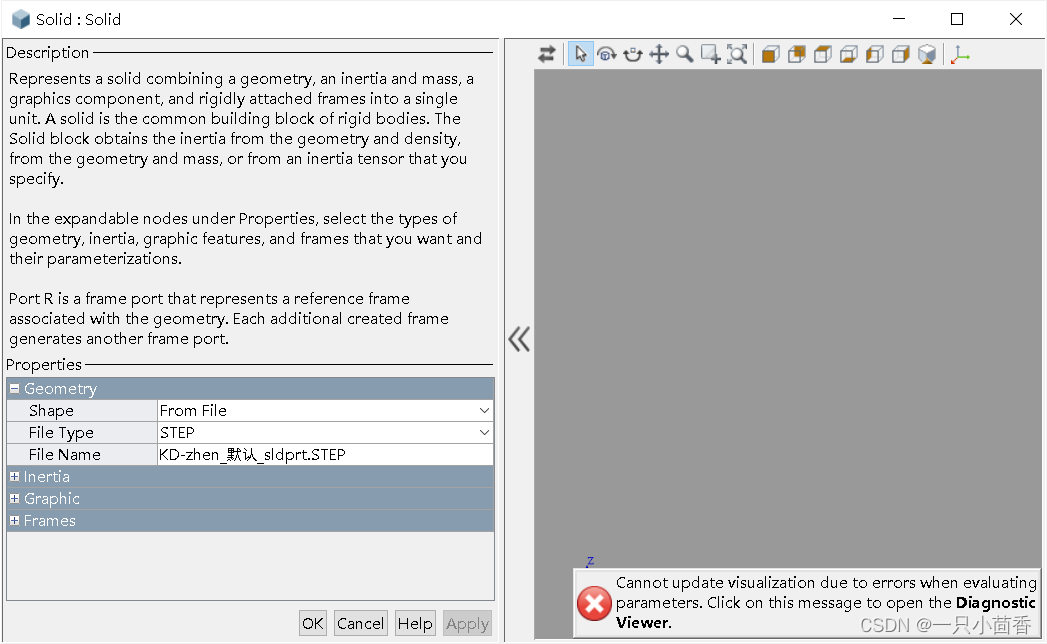

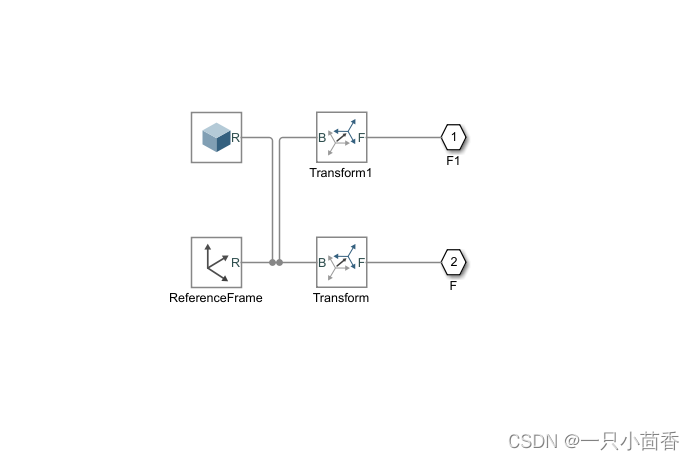

 是这样的，然后我双击solid，也就是左上角那个方块，会出现这个界面，他那个名字还是带的默认俩字，右边也显示不出来（也就是大模型显示不出来是因为每个模块都显示不出来）

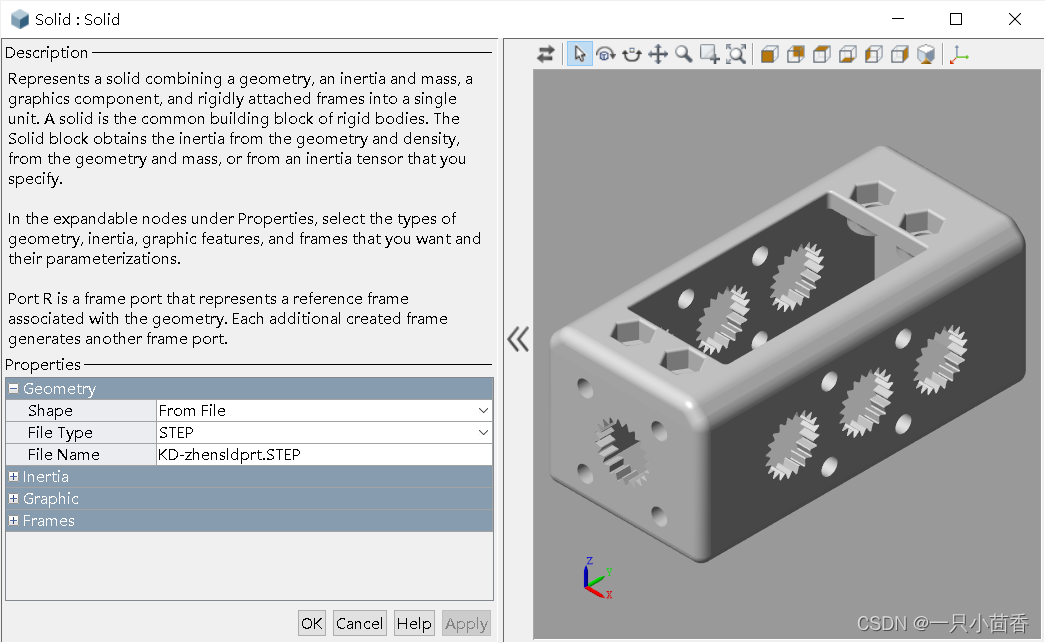

然后我就直接吧File_Name这一列里的默认也给删掉，然后apply之后，再双击点开solid之后，就可以出现了。

哒哒

 但这么多零件一个个改也太慢了，可能有别的办法，但至少现在知道原因了。

以上就是我自己遇到的两个问题，在网上搜了很久没搜到太多相关描述。试了好多次之后才算是勉强找到原因。
