什么是SR锁存器？

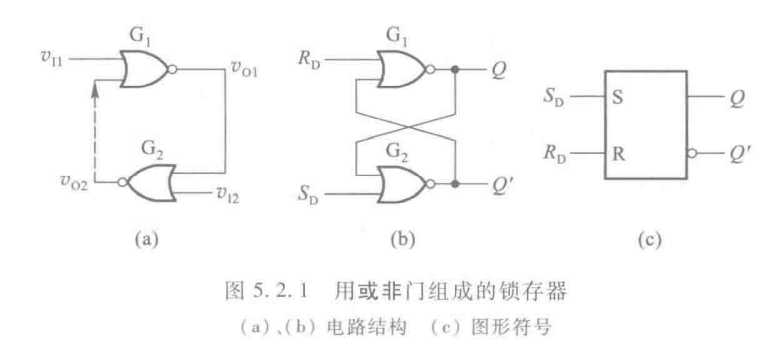

先说结论，典型的用或非门构成的SR锁存器可如下图（b）所示：

图片来自《数字电子技术基础 阎石 第6版 208页》

• 众所周知，或非门是当任一输入端输入高电平，则输出端即为低电平的逻辑门电路，只有当输入全为低时，输出才为高。那么在上图（a）中，假设v11输入1，v12为0时，G1的输出vO1即为0，而G2的输出vO2为1。

• 有意思的地方来了，在这个情况下，令v12一直为0，因为vO2为1，无论v11怎样变化，vO1也一直为0不会变，相应的，vO2也一直为1不会变，这就达成了“锁存”的目的。

• 将上图（a）中的下半部分扭转一下，就变成图（b）了。将其中一个输入命名为R（Reset 复位），则另一个命名为S（Set 置位）。R侧对应的输出为Q，S侧为Q’，至于输出为什么是Q和Q’，哪位大佬知道的话评论区给大家科普下。

• 那么在上图（b）中，如果R和S都为0，那么Q和Q’ 任意一个为1，则另一个即为0。所以在此情况下是无法确认Q和Q’的状态的。如果R为1，S为0，则Q就被R给“Reset”为0了，相应的Q‘就为1了。无独有偶，当R为0，S为1时，进行一个简单的分析就可得知，Q被S给“Set”为1了

• 做一个比喻，SR锁存器就如同跷跷板一样，跷跷板左侧的状态为Q的话，右侧即为Q’，翘起代表1，压下左侧即为R置1，压下右侧为S置1，那么也能得出上述的分析结论，压下左侧，R置1，那么Q即为0。但是这样分析会出现一个悖论：如果同时压下左侧与右侧呢？如果是跷跷板的话，就看谁的力气大谁就能压下去，但是SR锁存器是个愣子，不会比较力气大小，所以只能赋予跷跷板以弹性，相当于跷跷板两端都被按下去了，Q和Q’都是0。事情到这一步还在意料之中，但是当跷跷板两端同时松开时，就会出现模棱两可的情况，跷跷板总要蹦跶一会儿才能停下来，那么对于愣子SR锁存器来说，就要看到底是谁先松开的了，因为在真实世界中并没有绝对的“同时”，总要有时间差的，那么先松开的那一端，就会变成1。但是因为这个事情是不可控的，所以我们尽量避免出现同时松开的情况出现。
• 说了这么多，其实是针对或非门SR锁存器而言的，还有一种与非门构成的锁存器，其分析过程类似，就不再赘述。
