前言

srio 的IQ接口都是基于axistream的，以前没怎么用过axistream的接口，或者说没怎么用过复杂条件下的axistream的接口，今天就来总结和改造一下

包括以下信号

    wire            ireq_tvalid;
    wire            ireq_tready;
    wire            ireq_tlast;
    wire   [63:0]   ireq_tdata;
    wire   [7:0]    ireq_tkeep;
    wire   [31:0]   ireq_tuser;

axistream 一边是发送端，一边是接收端。
接收端的时序还比较好判断，只要判断tvalid准备好了，只要发送一个tready，那么tvalid和tready同时为高的时候，ireq_tdata就可以采集下来

这几天的困惑在于发送端，发送端需要等待tready信号的指示，而且发送端并不知道下一个时钟周期的tready到底是高还是低。
同时，我希望写一个简单FIFO的接口来对接这个AXISTREAM接口，例如我希望我要发送的数据时序像写FIFO那么简单，至于FIFO和AXISTREAM之间能够自动进行转化，后面操作起来就方便了。

我给自己设置了一个条件：
m_axis_ireq_tready <= {$random}%2;
也就是tready信号是随机的，需要在这种情况下能够完成接口的时序转化

接口转化

这两天我都困惑与这个矛盾，使用标准FIFO需要rdn之后数据才会出来，而输入的tready高低电平又是随机的，以至于我无法判断rdn之后的下一个时钟周期是否能够rdn。感觉很麻烦

目前我想到的方法就是
FIFO采用First Word Fall Through，且rdn之后下一个时钟周期需要出来数据。但Xilinx IP的最少也是rdn之后的下两个时钟才输数据，所以这个FIFO需要自己去设计。

之所以希望rdn之后下一个时钟周期需要出来数据。我是希望tvalid和tready同时为高的时候也作为rdn的使能，这样当前数据取走后，下一个时钟数据就又准备好了

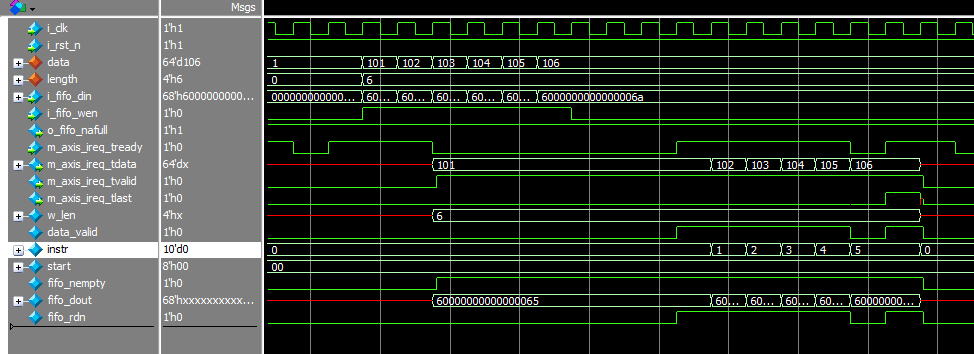

关于fifo_nempty，最后一个输入rdn之后，fifo_nempty下一个时钟要拉低。fifo_nempty指示为高的时候，同时fifo_dout也必须是有效的

看起来似乎没问题

最后
