牛客网verliog学习笔记（一）

此文只用来记录在刷题时的一些需要注意的知识点

VL1 四选一多路选择器

制作一个四选一的多路选择器，要求输出定义上为线网类型。
1、线网类型 ：wire 应用assign关键词。
2、四选一多路选择器：使用case语句：判断条件为SEl输入端

VL2 异步复位的串联T触发器

用verilog实现两个串联的异步复位的T触发器的逻辑
先了解T触发器：T触发器是一种边沿敏感的存储单元。只有一个信号输入端T，在时钟有效边沿到来时，T端输入有效信号，则触发器翻转，否则触发器保持不变。T触发器逻辑功能为：当T=0时，触发器状态不变Qn+1=Qn；而当T=1时，在脉冲有效边沿到来时翻转。
1、在每个时钟周期的时钟有效沿判断 当前T触发器的输入是否有效；有效状态翻转；无效保持。

VL3 奇偶校验

现在需要对输入的32位数据进行奇偶校验,根据sel输出校验结果（1输出奇校验，0输出偶校验）。
奇校验：原始码流+校验位 总共有奇数个1；偶校验：原始码流+校验位 总共有偶数个1
按位异或得到奇校验，去奇校验取反得到偶校验结果。
assign odd=^bus;
assign check=sel? odd:~odd;

VL4 移位运算与乘法

已知d为一个8位数，请在每个时钟周期分别输出该数乘1/3/7/8,并输出一个信号通知此时刻输入的d有效（d给出的信号的上升沿表示写入有效）。
1、首先在每个时钟有效沿进行计数，当输入数据开始计数，在计数为0、1、2、3时分别输出1/3/7/8,可以使用case语句，判断条件为当前计数器数值，同时在计数器为0 的时候输出input_grant。
2、分别输出该数乘1/3/7/8：左移一位*2，1/3/7/8分别为 ：左移一位减去自身 ；左移二位减去自身 ；左移四位减去自身 ；左移四位 ；分别在计数器的不同时刻输出
cnt<=cnt+1’b1;
case(cnt)
0:begin
din<=d;
input_grant<=1;
out<=d;
end
1:begin
input_grant<=0;
out<=(din<<2)-din;
end
2:begin
input_grant<=0;
out<=(din<<3)-din;
end
3:begin
input_grant<=0;
out<=(din<<3);
end
endcase

VL5 位拆分与运算

现在输入了一个压缩的16位数据，其实际上包含了四个数据[3:0][7:4][11:8][15:12],
现在请按照sel选择输出四个数据的相加结果,并输出valid_out信号（在不输出时候拉低）
0: 不输出且只有此时的输入有效
1：输出[3:0]+[7:4]
2：输出[3:0]+[11:8]
3：输出[3:0]+[15:12]

1、case语句，根据SEl信号的不同 进行不同位置的拆分

VL6 多功能数据处理器

根据指示信号select的不同，对输入信号a,b实现不同的运算。输入信号a,b为8bit有符号数，当select信号为0，输出a；当select信号为1，输出b；当select信号为2，输出a+b；当select信号为3，输出a-b

1、case语句 根据SEL的不同值 操作。

VL7 求两个数的差值

根据输入信号a,b的大小关系，求解两个数的差值：输入信号a,b为8bit位宽的无符号数。如果a>b，则输出a-b，如果a≤b，则输出b-a
1、判断大小输出

VL8 使用generate…for语句简化代码

在某个module中包含了很多相似的连续赋值语句，请使用generata…for语句编写代码，替代该语句，要求不能改变原module的功能。
使用Verilog HDL实现以上功能并编写testbench验证。

module template_module(
input [7:0] data_in,
output [7:0] data_out
);
assign data_out [0] = data_in [7];
assign data_out [1] = data_in [6];
assign data_out [2] = data_in [5];
assign data_out [3] = data_in [4];
assign data_out [4] = data_in [3];
assign data_out [5] = data_in [2];
assign data_out [6] = data_in [1];
assign data_out [7] = data_in [0];

endmodule

1、generate…for 语句 循环变量必须由特定关键字genvar声明。
genvar i; //声明循环变量为非负整数

generate
    for(i = 0; i < 8; i = i + 1)      //循环条件
          begin : bit_reverse              //begin…end块中为待生成的代码原型
        assign data_out[i] = data_in[7 - i];
    end
endgenerate

其中 bit_reversr 便是 generate…for语句块的名称，可根据需要修改。

VL9 使用子模块实现三输入数的大小比较

请编写一个子模块，将输入两个8bit位宽的变量data_a,data_b，并输出data_a,data_b之中较小的数。并在主模块中例化，实现输出三个8bit输入信号的最小值的功能。
1、模块例化格式
sub_mod mod1(
.clk(clk),
.rst_n(rst_n),
.data_a(a),
.data_b(b),
.c(m)
);
clk、rst_n、data_a、data_b、c为模块的信号端口名。
clk、rst_n、a、b、c例化后模块，可理解为接线。

VL10 使用函数实现数据大小端转换

在数字芯片设计中，经常把实现特定功能的模块编写成函数，在需要的时候再在主模块中调用，以提高代码的复用性和提高设计的层次，分别后续的修改。
请用函数实现一个4bit数据大小端转换的功能。实现对两个不同的输入分别转换并输出。
函数的声明模板：
function [range-1:0] function_name ;
input_declaration ;
other_declaration ;
procedural_statement ;
endfunction

例如本题 function [3:0] data_rev;
input [3:0] data_in;
begin
data_rev[0] = data_in[3];
data_rev[1] = data_in[2];
data_rev[2] = data_in[1];
data_rev[3] = data_in[0];
end
endfunction

VL13 优先编码器电路①

casex语句：其中对X，Z是不关心状态、
casez语句：对z是不关心状态。

VL14 用优先编码器①实现键盘编码电路

请使用优先编码器①实现键盘编码电路，可添加并例化题目中已给出的优先编码器代码。
10个按键分别对应十进制数0-9，按键9的优先级别最高；按键悬空时，按键输出高电平，按键按下时，按键输出低电平；键盘编码电路的输出是8421BCD码。

1、模块的例化和调用

VL15 优先编码器Ⅰ

下表是8线-3线优先编码器Ⅰ的功能表。
①请根据该功能表，用Verilog实现该优先编码器Ⅰ。

1、输出为线网型。应该用assign语句
2、根据逻辑功能表，列写表达式

VL16 使用8线-3线优先编码器Ⅰ实现16线-4线优先编码器

请使用2片该优先编码器Ⅰ及必要的逻辑电路实现16线-4线优先编码器。优先编码器Ⅰ的真值表和代码已给出。
可将优先编码器Ⅰ的代码添加到本题答案中，并例化。
1、对8线-3线优先编码器Ⅰ进行调用例化。

VL17 用3-8译码器实现全减器

请使用3-8译码器和必要的逻辑门实现全减器，全减器接口图如下，A是被减数，B是减数，Ci是来自低位的借位，D是差，Co是向高位的借位
1、3-8译码器包含了A2、A1、A0、的所有最小项，因为全减器的所有最小项也包含其中，因此可用3-8译码器来实现全减器，将符合条件的最小项 或 起来输出。

VL18 实现3-8译码器①

可以用赋值语句，根据逻辑功能表用基本逻辑门来实现
也可以用 case…endcase语句来实现

VL19 使用3-8译码器①实现逻辑函数

请使用3-8译码器①和必要的逻辑门实现函数L=(~A)·C+A·B
1、首先将函数L=(~A)·C+A·B 转换成为最小项的形式。
2、例化3-8译码器，根据最小项表达式，将符合条件的输出

VL20 数据选择器实现逻辑电路

请使用此4选1数据选择器和必要的逻辑门实现下列表达式。
L=A∙B+A∙~C+B∙C

1、根据逻辑表达式，列写真值表，将AB接入选择端，将变量C分配在数据输入端，根据输出L与C的关系分配数值

VL21 根据状态转移表实现时序电路

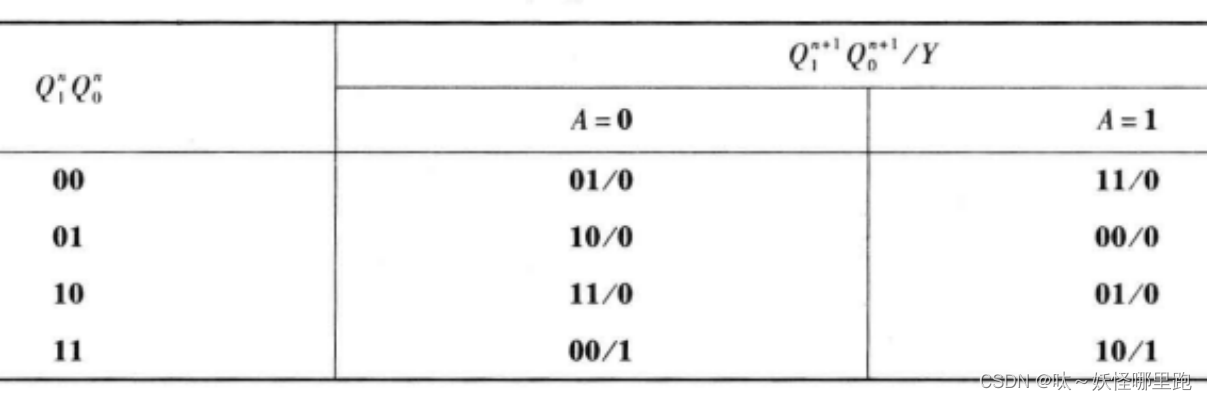

某同步时序电路转换表如下，请使用D触发器和必要的逻辑门实现此同步时序电路，用Verilog语言描述。

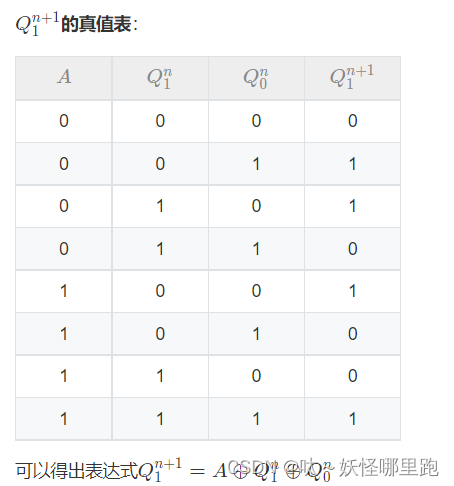

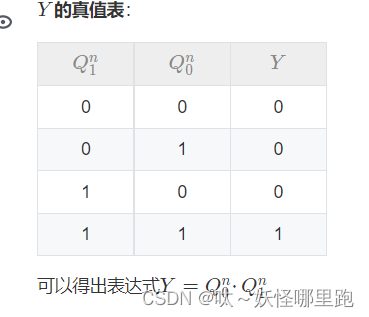

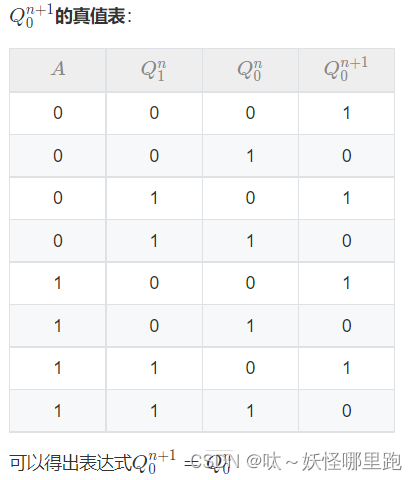

1、可将电路转换表分开来看，分成三部分


2、根据表达式在每个时钟的有效沿进行判断输出
