概述

前言

原理

Verilog HDL程序设计

测试代码

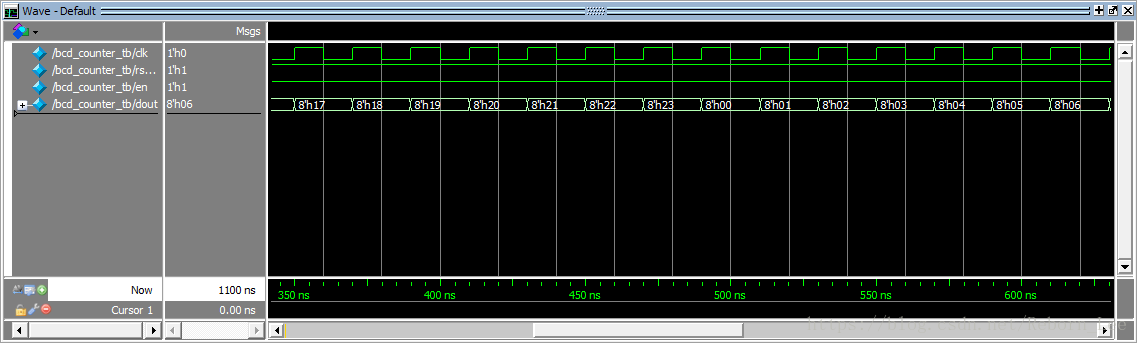

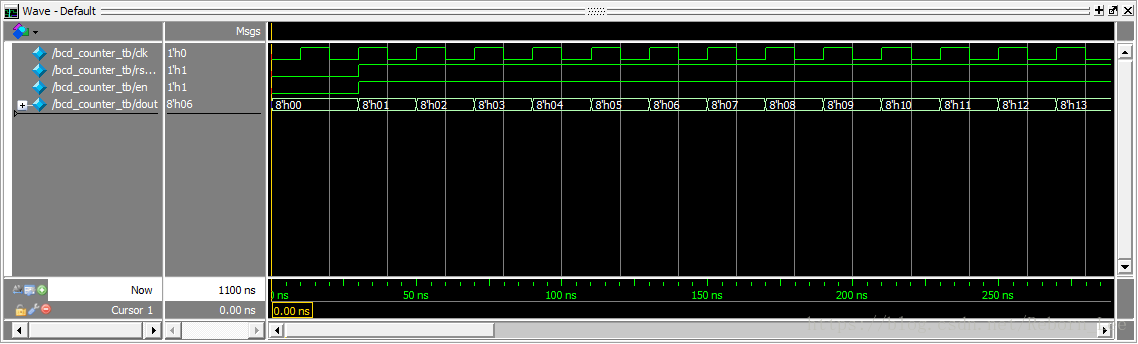

仿真波形图

ISE综合后

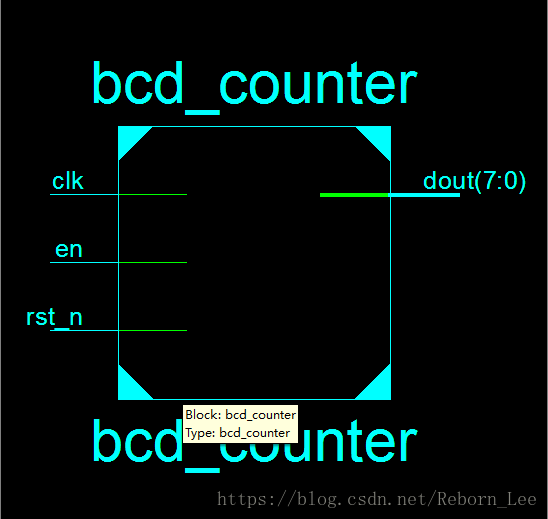

RTL Schematic

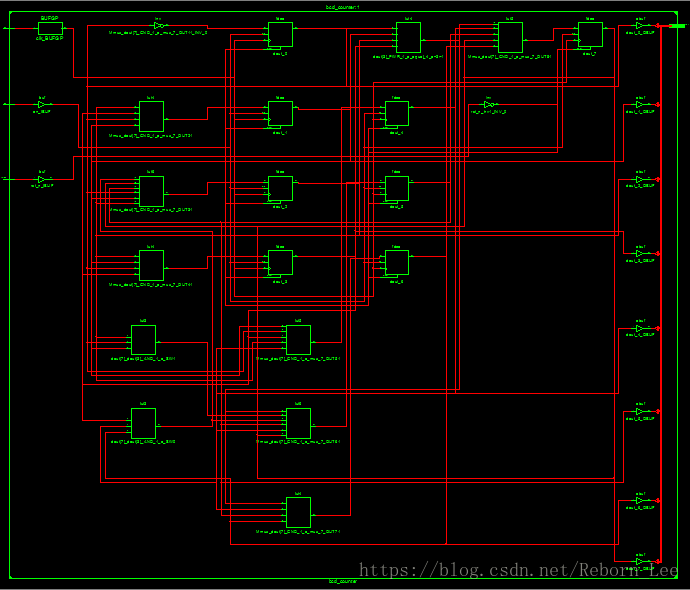

Technology Schematic

前言

本博文用Verilog HDL语言描述模24的8421BCD码计数器，之后用Modelsim进行功能仿真，然后用ISE进行综合，看看综合出来的RTL级电路以及Technology Schematic是什么样子的，对于RTL Schematic 以及 Technology Schematic可能比较复杂，暂时可能看不懂，但混个眼熟吧。重点是设计思路以及波形图是否正确，后面例如设计一个时钟计数器，这个模24的计数器就可以当成一个模块来直接使用。本博文的目的实际上也是为了时钟计数器做准备，后面的博文会用到这个模块。

原理

计数原理很简单，rst_n为异步复位信号，当时钟上升沿或复位下降沿到来时，如果rst_n有效，则计数器清零（0000 0000）。计数器的计数过程为，当输出信号的低4位从0（0000）计数到9（1001）后，高4位计数加1，当计数到23（0010 0011）时，计数器重新清零，然后重新开始计数。

Verilog HDL程序设计

//8421BCD码计数器，模24
module bcd_counter(clk, rst_n, en, dout);

input clk, rst_n, en;
output[7:0] dout;
reg[7:0] dout;

always@(posedge clk or negedge rst_n)          //异步复位
begin
	if(!rst_n)       //复位信号有效时，输出清零
		dout <= 8'b00000000;
	else if(en == 1'b0)   //计数使能无效时，输出不变
		dout <= dout;
	else if( (dout[7:4] == 4'b0010)&&(dout[3:0] == 4'b0011) )  //计数达到23时，输出清零
		dout <= 8'b00000000;
	else if(dout[3:0] == 4'b1001)       //低位达到9时，低位清零，高位加1
	begin
		dout[3:0] <= 4'b0000;
		dout[7:4] <= dout[7:4] + 1'b1;
	end
	else                     //上述情况都没有发生，则高位不变，低位加1
	begin
		dout[7:4] <= dout[7:4];
		dout[3:0] <= dout[3:0] + 1'b1;
	end

end


endmodule

测试代码

//模24，8421BCD码计数器的测试文件
`timescale 1ns/1ps
module bcd_counter_tb;

reg clk, rst_n, en;
wire[7:0] dout;

//时钟信号，周期为20ns
always
begin
	#10 clk = ~clk;
end

//初始化
initial
begin
	clk = 1'b0;
	rst_n = 1'b0;
	en = 1'b0;
	#30 rst_n = 1'b1; en = 1'b1;
end

bcd_counter u1(.clk(clk), .rst_n(rst_n), .en(en), .dout(dout));
endmodule
