概述

- FPGA时序约束分享02_时钟约束

作者：潘文明

上一篇《FPGA时序约束分享01_约束四大步骤》一文中，介绍了时序约束的四大步骤。

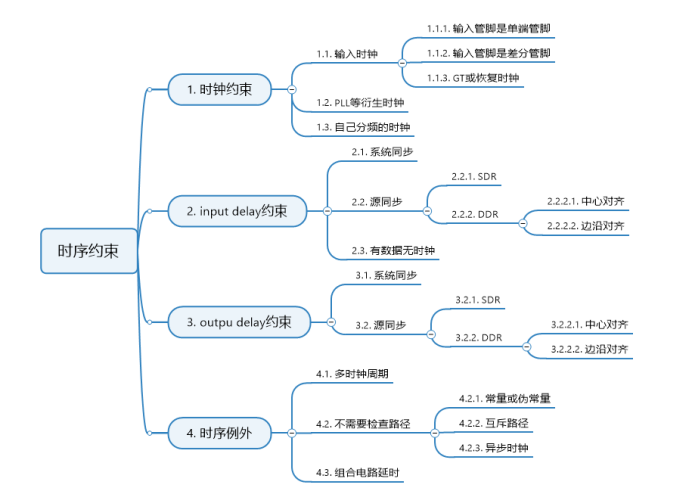

上图是四大步骤，并且每个步骤都分别展开了各种情况，后续可以参考对照，分别添加时序约束。本文讲述上图中的第1点：时钟约束。

时钟约束分三种情况：输入时钟、PLL等衍生时钟以及自己分频的时钟。而其中输入时钟又可再分三种，第一种是输入管脚是CLK的，第二种是差分时钟，最后一种是GT或恢复的一个时钟。下面分别展开描述。

1.1输入时钟

输入时钟根据管脚情况，有三种三种，第一种是输入管脚是CLK的，第二种是差分时钟，最后一种是GT或恢复的一个时钟。

1.1.1输入管脚CLK

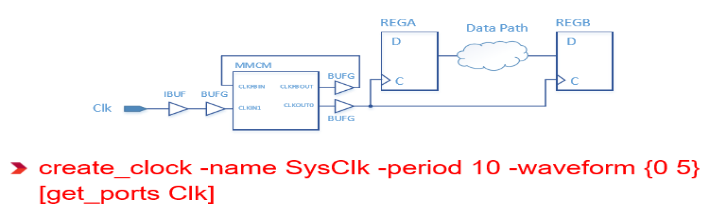

时钟直接从管脚输入，如上图所示。这种是最常见的一个情况，包括明德扬的MP603、MP801学习板，其时钟都是由外部的晶振产生，然后直接输入管脚进来的，这种情况的生成时钟约束是最简单的，其格式如下：

create_clock -name SysClk -period 10 -waveform {0 5} [get_ports Clk]

create_clock是生成约束约束命令。

name后面表示给这个时钟命名，这里命名为SysClk，您可以命为其他您所想要的名字，即使跟代码中的时钟名不同，都是可以的。

period后面表示约定该时钟的周期，默认单位为纳秒。

waveform后面表示该时钟在一个周期内的上升沿和下降沿时间点。{0 5}表示时钟在第0时刻上升，在第5时钟下降。通过这个，设置了时钟的占空比。

get_ports这里指定了约束的对象，即对应代码中的哪个信号，get_ports Clk，表示这个时钟就是代码或上图中的Clk。

这个时钟约束是最常用的，只要参照这种格式生成晚就可以了。

假设说该时钟输入后经过了一个内部的PLL或者MMCM(时钟管理单元)后，再作为工作时钟，此种情况下，仍然是要对Clk约束，其约束方法跟前面是一样的。注意，这里说的是约束上面的时钟Clk，而不是MMCM的输出时钟。

1.1.2差分时钟

差分时钟是指通过管脚的P端和N端共同进来的，通常应该到高频或者精度很高的场合，例如明德扬的MP802、MP5620，以及各种核心板，基本上外面都有差分晶振，有差分时钟的输入。

如果是差分时钟，又是如何约束呢？

注意下，差分信号在芯片上，肯定是占用了两个管脚位置，但在代码中不一定。在XILINX的顶层接口代码中，差分时钟会对应两个接口信号，分别 P端和N端；而对于ALTERA，顶层接口信号只有一个，不用区分出P端和N端，在管脚定义时，再来区分出P和N。

对于ALTERA的差分时钟约束，其与单端输入约束方法完全一样。

对于XILINX的差分时钟约束，只需要约束P端就可以了，即：

create_clock -name SysClk -period 10 -waveform {0 5} [get_ports Clk_p]

1.1.3GT或恢复的时钟

第三种是GT或恢复的时钟，即使用了高速收发器的情形，最常见的就是光纤接口了。

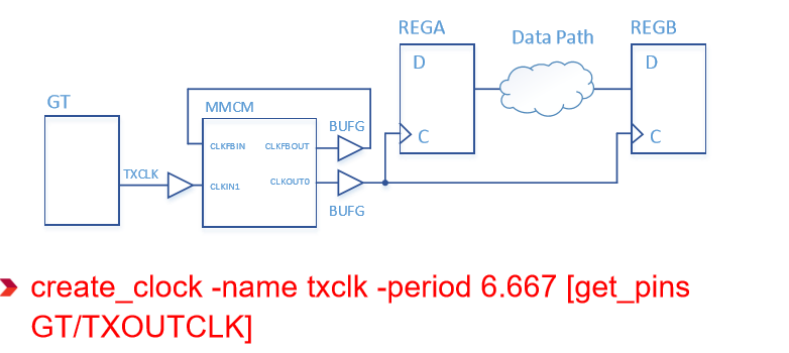

在高速收发器管脚中，是没有时钟的，时钟已经嵌入到数据里面。接收的时候，我们使用高速收发器如GTX、GTY IP核接收数据，并且从数据时提取出时钟。这个恢复出来的时钟就是此种情形，例如上图中的GT模块，就是FPGA内部使用的一个IP核，其输出了时钟TXCLK。

在这种情况下，我们需要约束这个恢复出来的时钟。按前面方式，同样也是使用create_clock，定义时钟周期、占空比等，但约束对象需要注意一下，不是通过get_ports，而是通过get_pins找到对象，该对象是恢复出的时钟，如上图中的GT/TXOUTCLK，即：

create_clock -name txClk -period 6.667-waveform {0 5} [get_pins GT/TXOUTCLK]

上面产生了一个名为txClk的约束，其对象为GT/TXOUTCLK，周期为6.667，即133M。

对于get_ports和get_pins的区别，可以简单认为，get_ports是FPGA顶层的接口，该接口是要连到FPGA芯片管脚上的；get_pins是模块内的输出管脚。如果大家不清楚是用哪个，可以使用工具，工具会提醒您怎么找出这个信号来的。

注意上面找到的是GT/TXOUTCLK，而不是图中的TXCLK。这是因为TXCLK是例化的信号，有时候是找不出来的。这个时候，需要设计者找到GT模块，再仔细辨识出时钟信号是哪个，非常考验设计师的经验。

1.2 PLL等衍生时钟

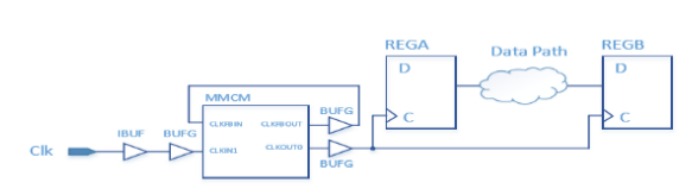

上图是时钟Clk经过内部的MMCM时钟管理单元，该时钟管理单元在此基础上倍频或者分频等，产生输出时钟CLKOUT0，该时钟用于驱动REGA和REGB。在前面的介绍里，我们知道需要对Clk进行约束，使用的是create_clock命令。那么上图中的CLKOUT0要不要约束呢？

对于PLL和MMCM，一般VIVIDAO、ISE和QUARTUS工具是可以推导出该时钟约束的，因为我们在生成IP核的时候，已经设置了该时钟的输入和输出时钟频率、相位等信息，通过这些信息，工具就可以推导出时钟约束。

因此，对于XILINX可以不用约束PLL和MMCM产生的时钟；对于ALTERA，也可以自动推导的，但需要添加如下命令，才会自动推导：

derive_pll_clocks

虽然工具可以自动推导PLL和MMCM产生的时钟约束，但是其约束时钟名是不受设计师控制或预见的。这会带来什么问题呢？

我们产生时钟约束后，通常还会在基于此时钟产生其他约束，例如下面是input delay的约束：

set_input_delay -clock sysclk -max 4 [get_ports ain]

上面是input delay的约束，对象是ain，但注意看，-clock后面的sysclk是时钟约束产生的时钟名（注意是约束名，不是代码中的时钟信号），这说明input delay约束时，是依赖时钟约束名的。

如果由工具自动推导PLL和MMCM产生时钟约束，那么名字就不知道，或者虽然知道了，但可能稍微改下代码名称又变了。这样会导致依赖于此名字的其他约束，会存在失效而不知道的风险。

因此，明德扬建议对PLL和MMCM产生时钟添加约束，确定时钟名。

例如上面的电路，添加如下约束

create_clcok –name clk_200 –period 5 [get_ports Clk]

create_generated_clock -name my_clk [get_pins MMCM/CLKOUT0]

-source [get_pins MMCM/CLKIN]

-master_clock clk_200

首先通过create_clock命令对输入管脚Clk约束，周期为5，命名为Clk_200。然后通过create_geneated_clock对MMCM产生的CLKOUT0约束，命名为my_clk；约束对象为MMCM/CLKOUT0；通过-source表明来源于MMCM/CLKIN，即MMCM的输入管脚；通过-master_clock表明其主时钟是clk_200。

通过上面方法，就可以确定MMCM的时钟名，已经固定为my_clk，不会再变了。前面提及的input delay约束，就会变为如下：

set_input_delay -clock my_clk -max 4 [get_ports ain]

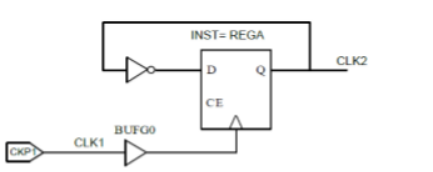

1.3自己分频的时钟
