在编写ZYNA的FPGA逻辑代码过程中，往往需要对时序进行分析。时序信号的分析一般通常有软件仿真和在线仿真两种，本文介绍这两种方法的具体使用方法。

一. Vivado软件时序仿真

建立时序仿真的步骤：

1. 建立工程后，添加源文件，本文以一个非常简单的模块——生成1Hz方波，进行说明。

module clock_1Hz(
    clock,			//input system clock,30MHz
	clk				//output 10Hz clock, 10Hz
    );

    input wire clock;
    output reg clk;

    reg [24:0]cnt;

    always @(posedge clock)
    begin
        cnt <= cnt + 1'b1;
        if(cnt > 15000000)
        begin
            cnt <= 0;
            clk <= ~clk;
        end
    end

endmodule

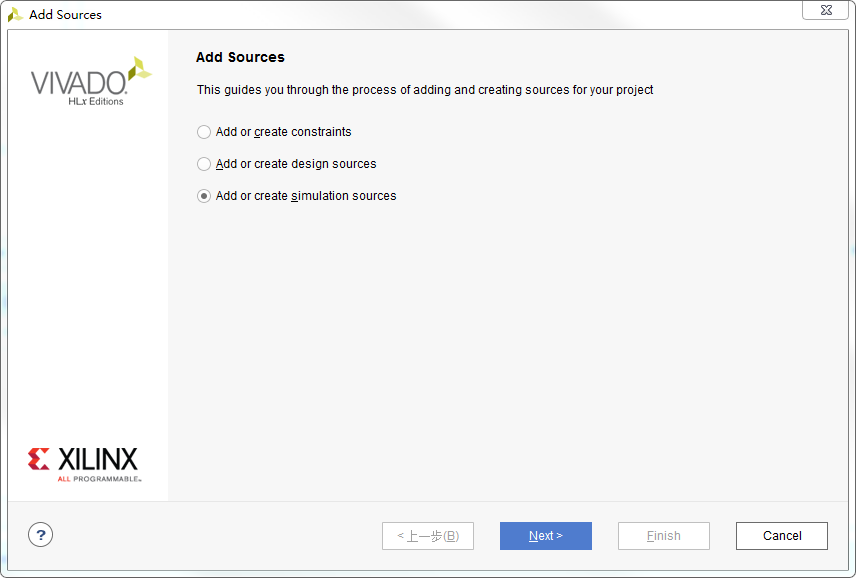

再点击Add sources选择第三个添加仿真文件。

 点击Create File创建仿真文件，命名为clock_1Hz_sim.v

 编写仿真测试程序：

`define clk_peirod 10
module clock_1Hz_sim();
    reg clk;
    wire clk_10Hz;

    clock_1Hz clock_1Hz_0(
        .clock(clk),
        .clk(clk_10Hz)
        );

    initial clk = 1;

    initial
    begin
        #(`clk_peirod*100);
        $stop;
    end

    always #(`clk_peirod/2) clk = ~clk;

endmodule

 2.器件库编译，在vivado菜单的Tools->Compile Simulation Libraries...,仿真工具选择ModelSim，其他默认即可，等待编译结束。

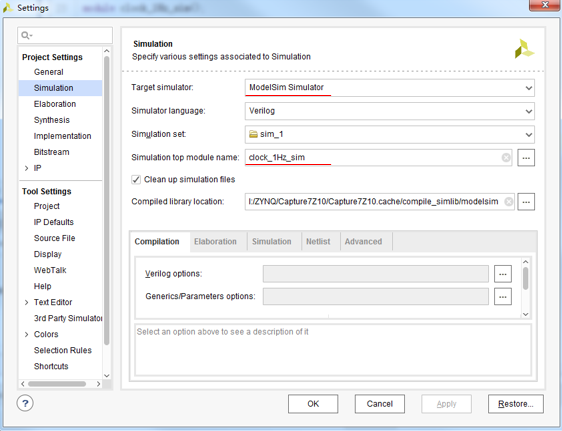

设置仿真工具，点击菜单Flow->Settings->Simulation,选择ModelSim Simulator进行仿真，仿真文件设置为clock_1Hz_sim。

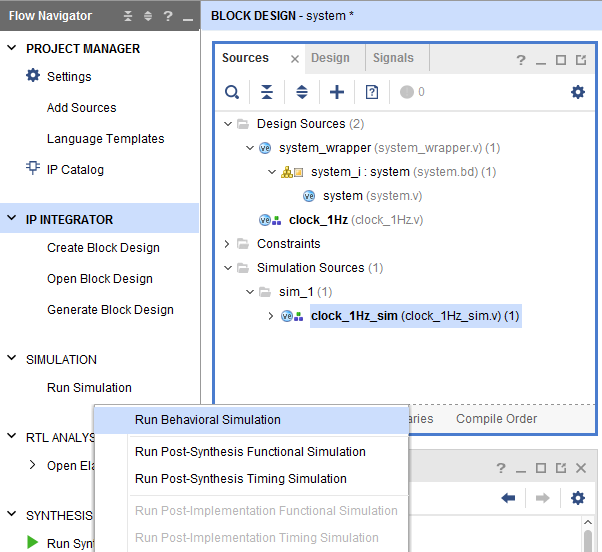

点击仿真工具进行仿真，SIMULATION->Run Simulation->Run behavioral Simulation。

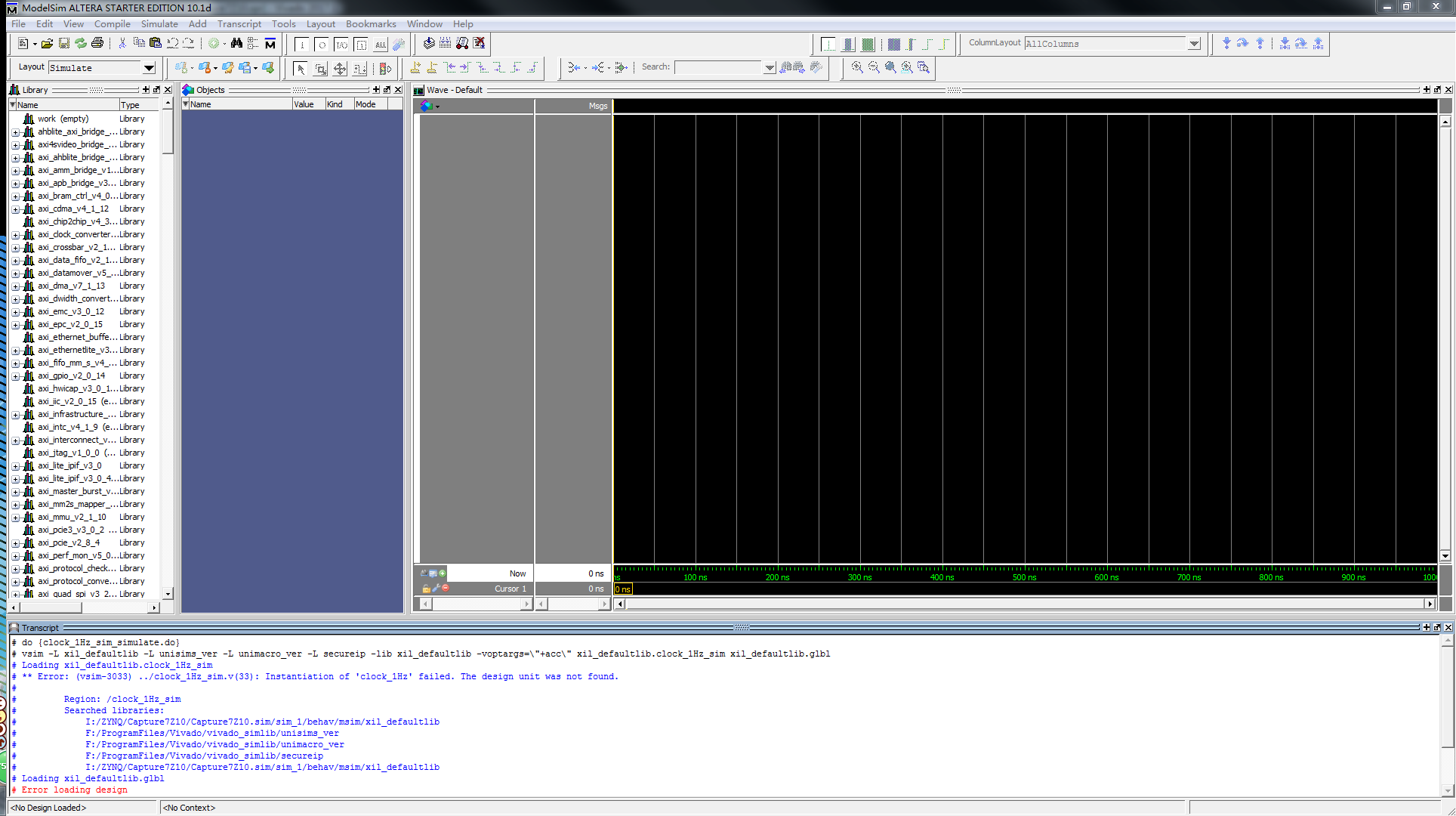

启动ModelSim后，软件可能报错，如下所示：

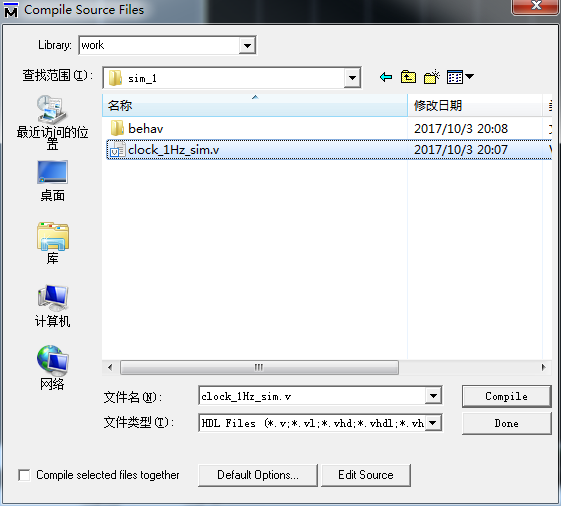

出现这种情况是因为软件没有找到源文件，手动将源文件加入到编译路径的work中，点击compile，选择源文件，加入到work目录中。

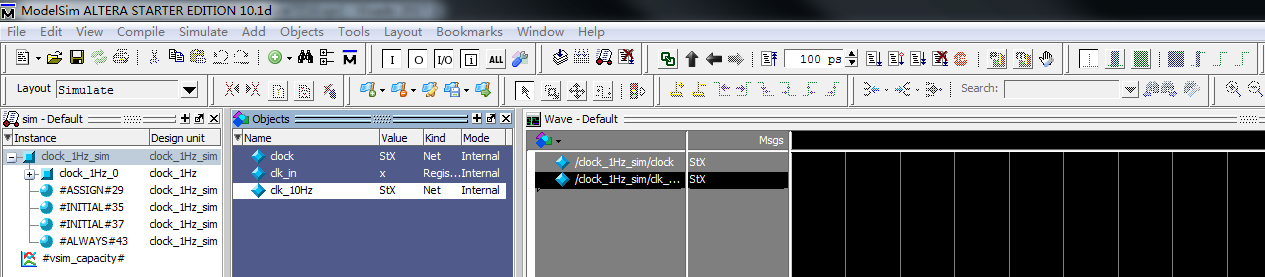

在信号上点击Add wave，可以将信号添加到仿真波形中。

点击Run all，再点击stop，可以查看波形。

二. vivado在线逻辑分析仪的使用

Vidado开发环境将逻辑分析仪嵌入在软件中，不需要额外使用ChipScope软件。在Vivado中进行硬件在线调试的步骤如下：

1. 在vivado工程共，添加ILA（集成逻辑分析仪）核。之后搜索ILA，添加第一个IP核即可。

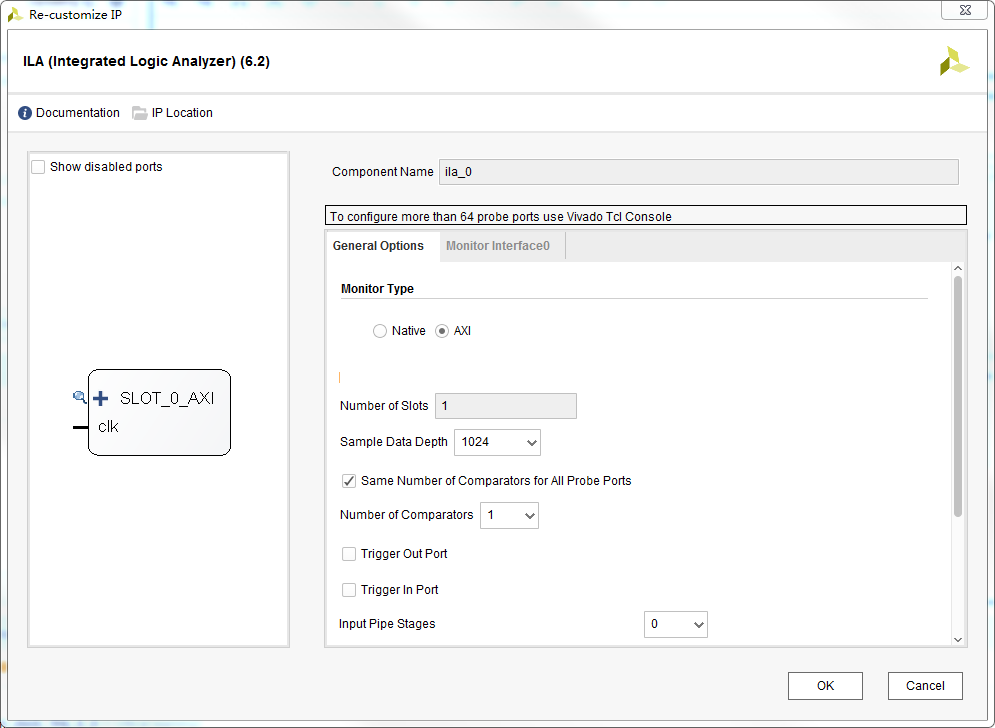

2. 新建ILA时弹出ILA配置界面，这里需要配置采集信号的时钟深度，信号宽度，保持默认即可。

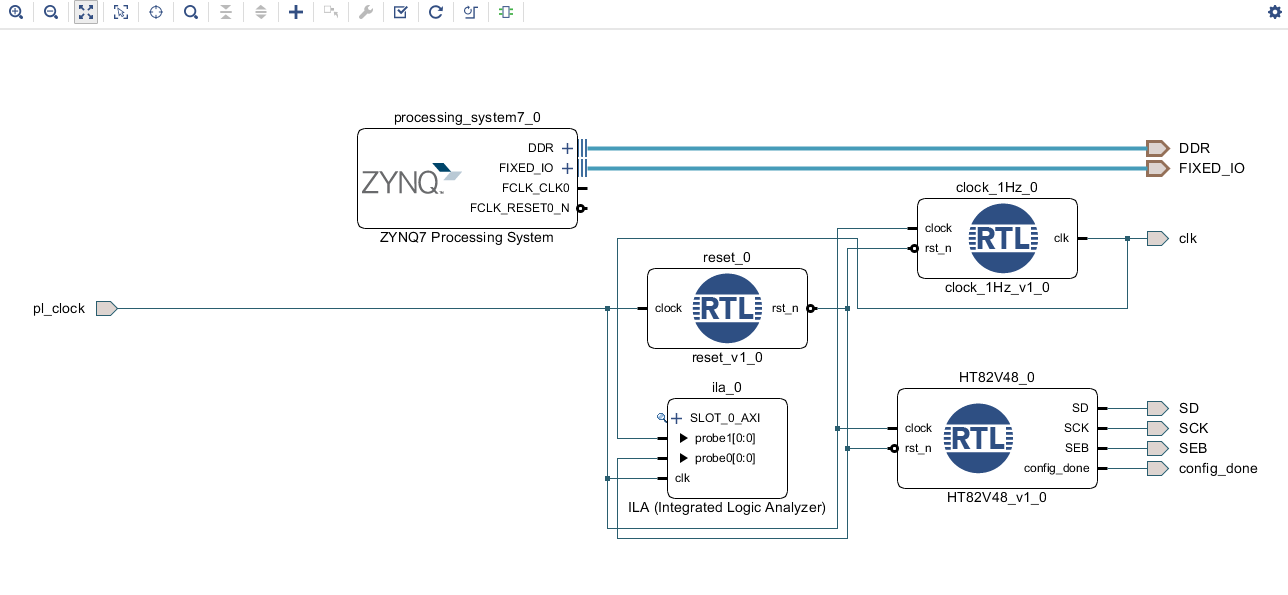

3. 在原理图中进行连线，clk信号必须要连接到时钟上，展开SLOT_0_AXI，连接需要观察的信号到这些端口上，软件会自动例化代码。

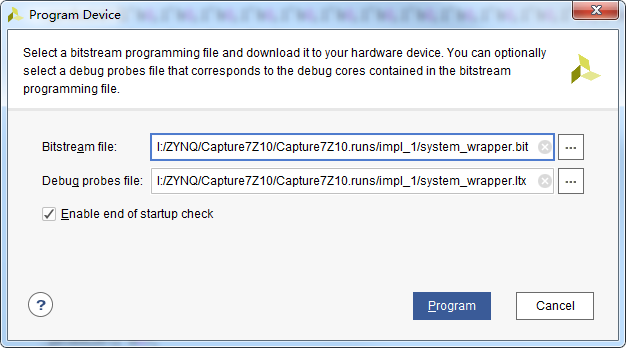

4. 综合编译后生成bit流文件，下载到电路板中，其中Debug probes file中会多添加ltx文件。

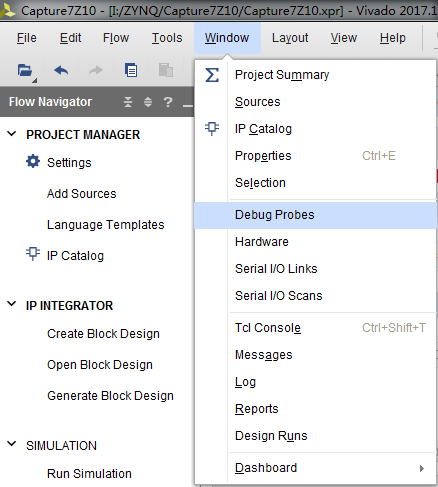

5. 打开逻辑分析仪窗口: 点击菜单Window->Debug Probes

6. 软件界面中将会出现逻辑分析仪窗口，如下所示：

7. 点击逻辑分析仪窗口右上角的float图标可以让该窗口独立出来，达到最大化视图的效果。

8. 在Trigger Setup窗口点击+号图标，添加信号触发的条件，点击运行可观察到波形。

注：

1. ILA的时钟输入必须比采集的信号频率至少大两倍，否则无法触发。

2. 如果ILA的时钟输入时PS产生的，在下载完FPGA后debug probes界面不会有任何显示，只有当PS 部分的程序启动之后才会执行ILA。
