概述

上篇文章介绍了LED的基础知识,其中伏安特性曲线也有大致认知。关于LED的驱动电源到底使用恒流电源还是恒压电源?本篇文章介绍下恒流恒压电源的优缺点。

  • 恒压源

恒压驱动电路输出的电压是固定的,而输出的电流却随着负载的增减而变化,严禁负载短路。

  • 恒流源

恒流驱动电路输出的电流是恒定的,而输出的直流电压却随着负载阻值的大小不同在一定范围内变化,负载阻值小,输出电压就低,负载阻值越大,输出电压也就越高,恒流驱动不怕负载短路。

对恒流恒压概念有所了解后,再来了解下LED的关键特性。

  1. 非线性

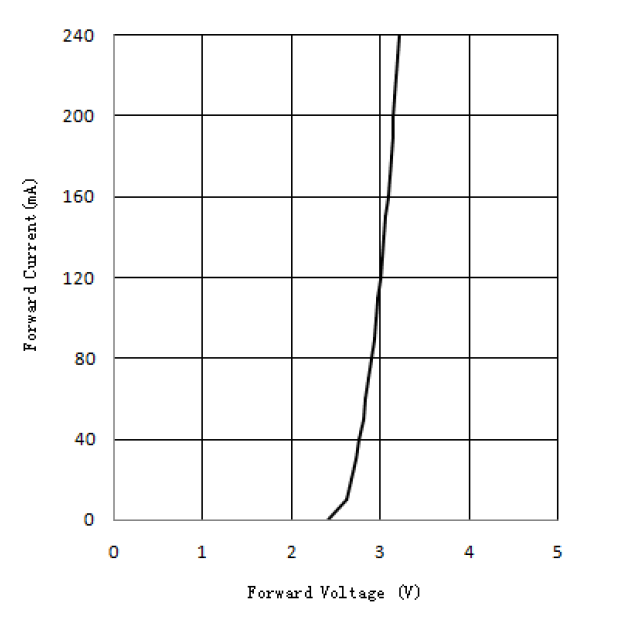

以普通灯珠举例,正向导通电压与电流的关系曲线如下图所示。可以看出,2.5V以上小小的电压变化会引起电流的很大变化。当正向电流超过200mA时,很容易烧毁LED。

在这里插入图片描述

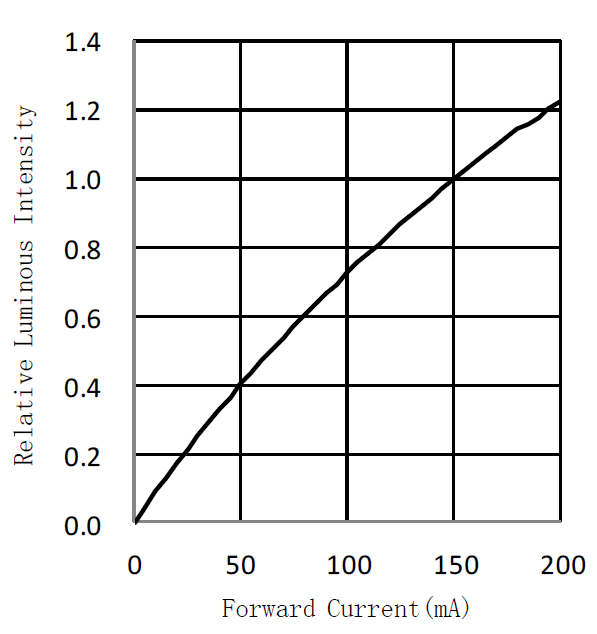

  1. 正向电流与发光强度大致成正比

在这里插入图片描述

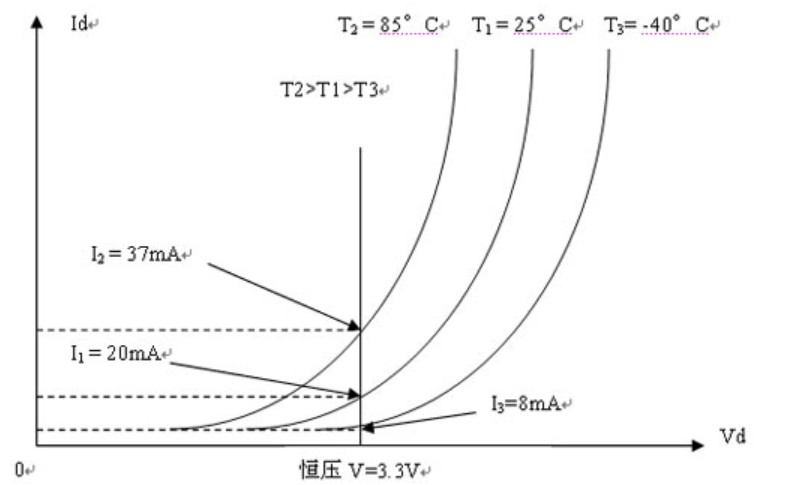

  1. 温度影响导通电压

由图可知,当电压固定了,如果温度不一样对应的导通电流差异很大。

在这里插入图片描述

由以上LED特性可知,为了保证LED的寿命和安全工作,LED驱动电源要使用恒流源。

恒流源优势:

  1. 在一个串联LED电路中,即使LED的前向电压有所差异,相同的电流使他们的亮度基本相同。
  2. 当温度变化时,恒流源自动调节保持输出电流恒定,从而保证LED发光强度恒定。而恒压源10%的电压波动很可能造成50%的电流波动。
  3. 当串联时,任何一个LED不会过载且任何一个LED短路,其他LED继续正常工作。
