序列检测器检测巴克码1110010

  做的一次实验，序列检测器，当时在网上找了相关资料比如74LS175中英文参考手册等，当时还考虑了74HC175,后来发现他们只是制作工艺和功耗等不一样，功能都是一样的：

  74LSxxxx 是 Low power Schottky(“低功率肖特基”)制程
  74HCxxxx 是 High speed CMOS (“高速cmos”)制程

一．实验目的

  熟悉和掌握时序电路的设计方法。

二．实验任务

  1.设计一个巴克码1110010序列检测器。设计要求：
  2.对串行输入的序列信号进行检测，当电路输入序列连续送入1110010时，检测器输出为1，指示灯亮；其他情况，检测器输出都为0。

三．实验器材

  根据设计的电路，自行详细地列出所需要的芯片、电阻、电容等，以备连接线路时使用。

四．实验要求

  1．用两种方法实现巴克码1110010序列检测器，并写出设计思路。
  2. 画出序列检测器的电路图。
  3. 接线验证电路是否符合要求。
  4. 详细说明在设计操作中遇到问题与解决方法。
  5. 对实验结果进行分析。

五、提示

  该实验理论上用触发器可以实现，实际操作时却很难实现。因此，建议用寄存器实现。针对该实验本实验室能提供的芯片有：74LS175、74LS194、74LS02、74LS10、74LS20、74LS04等

开始实验

  我选用了74LS175+74LS20+74LS04；

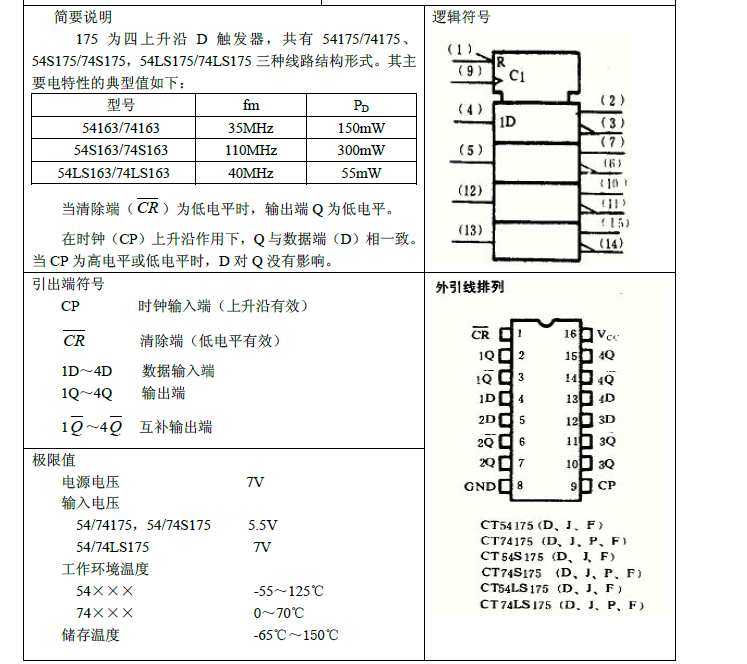

  74s175是常用的4D触发器集成电路，里面含有4组D触发器，可以用来构成寄存器,抢答器等功能等部件，下面给大家介绍一下74ls175的相关资料。

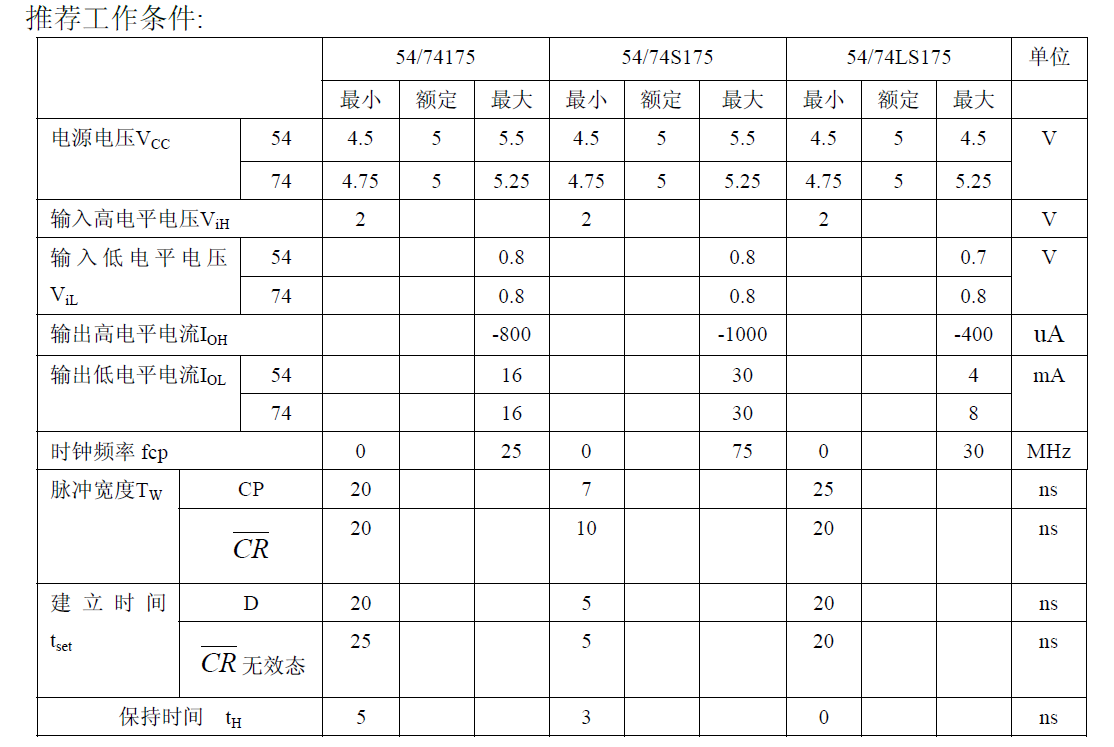

  工作条件

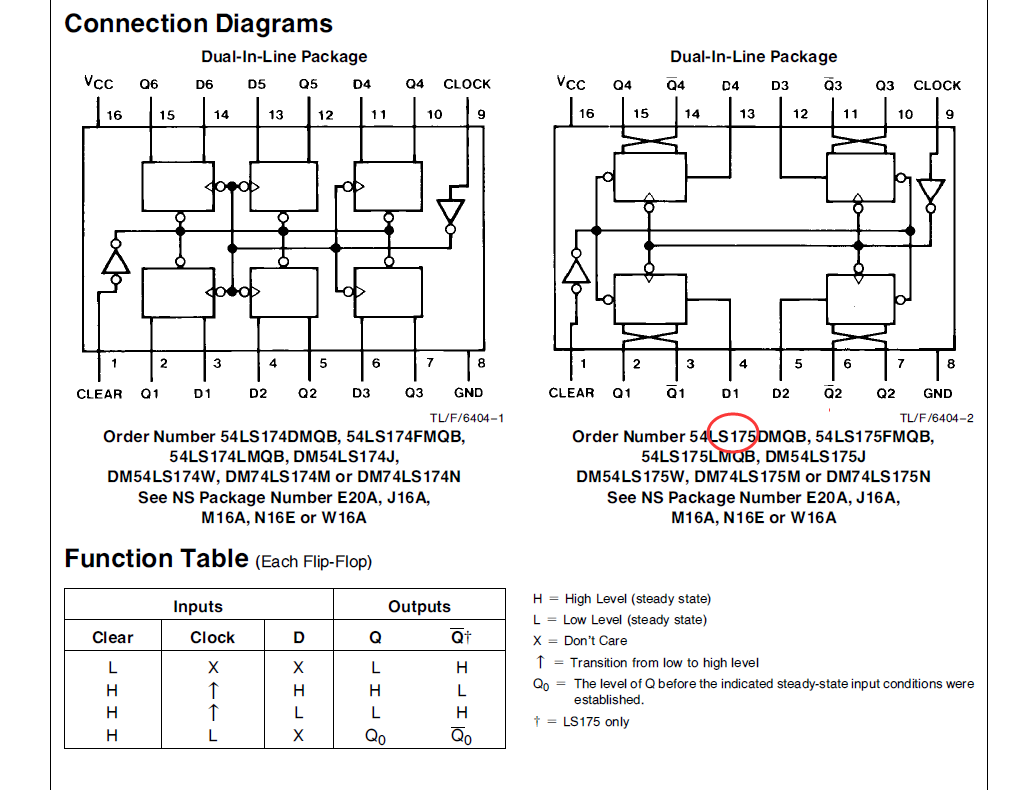

  连接图。至于54和74系列的区别，我引用了网友gjszxs的一个回答：
  “54/74系列器件采用单一的bai5V供电。54系列的TTL电路du和74系列的TTL电路具有完全相同的电zhi路结构和电气参数，二者的差别仅为dao工作温度范围和电源电压范围。54系列的工作温度范围为-55到+125摄氏度，电源电压范围为5V ±10%。74系列的工作温度范围为0到70摄氏度，电源电压范围为5V ±5%。”

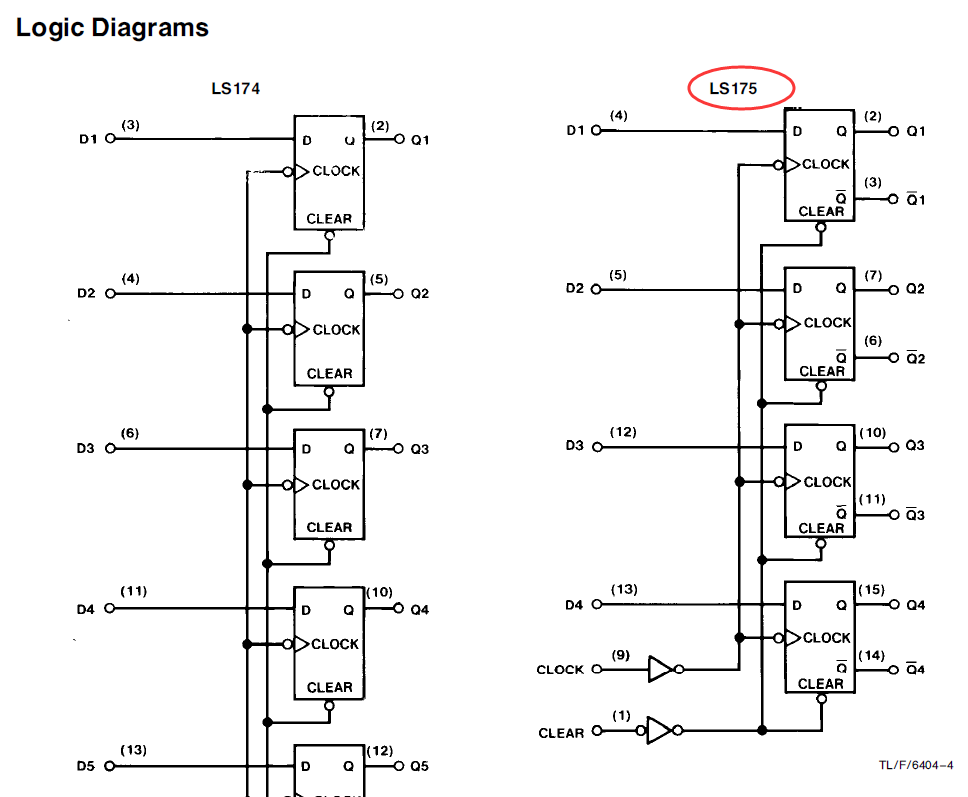

  逻辑图，其实可以直接用作移位寄存器

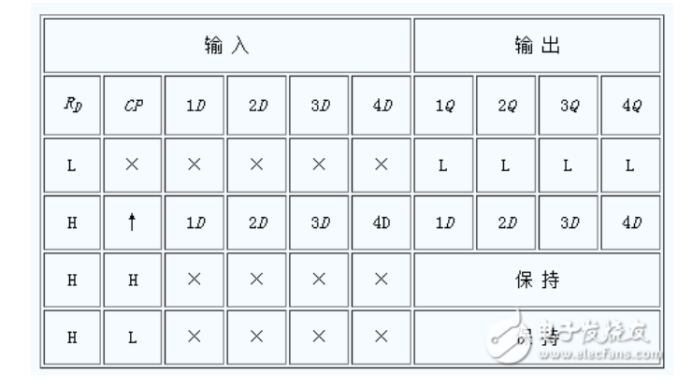

  网上找的74LS175真值表：

Proteus仿真

  至于思路也很简单，核心是就是两个存储为4的移位寄存器的串联，SW1相当于发送按键接CLK，SW2相当于（0/1）存储池。存储池准备（拨动开关选择0/1），SW1产生上升沿发送。不断重复上述过程，发送“1”“1”“1”“0”“0”“1”“0”就可以实现LED的点亮。

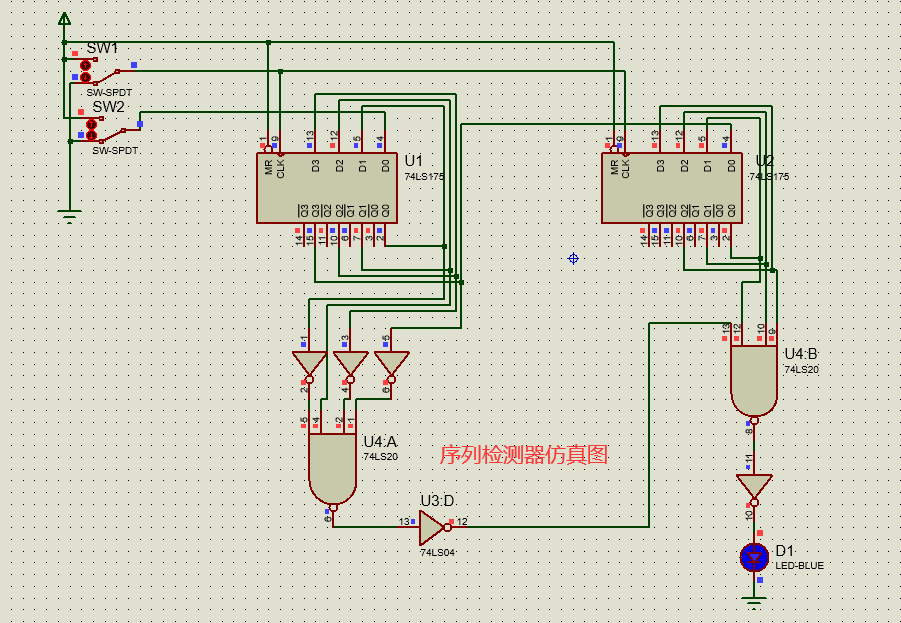

原理图

  “已经送入1110010”

最后
