对于刚接触LED的朋友，可能知道LED元件是有正负极区别的，电流需要从LED的正极流向负极才能使LED正常工作，那么怎样快速区分LED的正负极呢，只需要记住这个简单的口诀：“大短缺为负极”。

这个口诀的前三个字分别对应三种最常见判别LED正负极的方法，记住了这句口诀也就掌握了这三种快速判别方法，下面来解释一下这个口诀的具体含义：

大

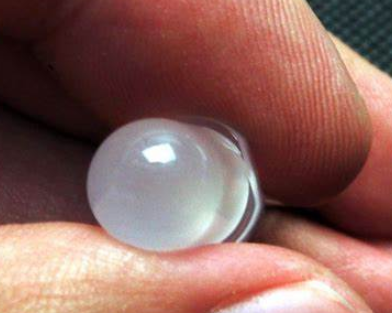

大 - 指的是LED元器件中有两个极，这两个极中间是断开的，那么其中较大的极即为负极，参见下图所示：
在这里插入图片描述

短 - 指的是新的LED元器件的两个引脚长度是不一样的，短的一根引脚对应的便是负极，参见下图所示：
![在这里插入图片描述](h
这个办法只用于全新的LED元件，如果LED的引脚被剪过，那么只能使用其他的方法来判别。

缺 - 指的是在LED元器件的外部塑料部分，有一个平的切口，那么这个切口对应的引脚便是负极，如下图所示：
在这里插入图片描述
由此，只要记住了“大短缺为负”这句口诀便能轻松快速的分辨LED发光二极管的正负极了。

除此以外，也还可以用万用表来判断LED的正负极。
