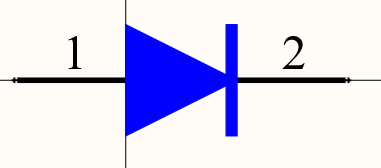

今天我们来绘制一个二极管的模型！效果图如下：

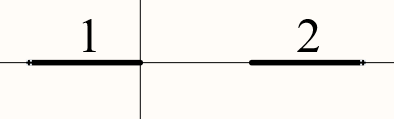

Step 01:首先画两个引脚，并把Name属性隐藏！

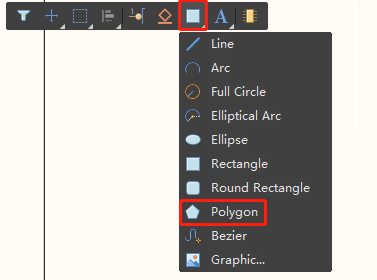

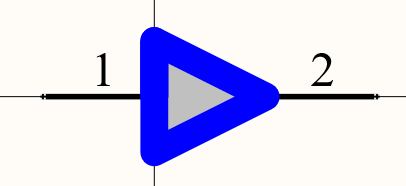

Step 02:使用多边形命令，绘制二极管的本体。

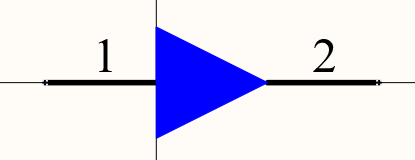

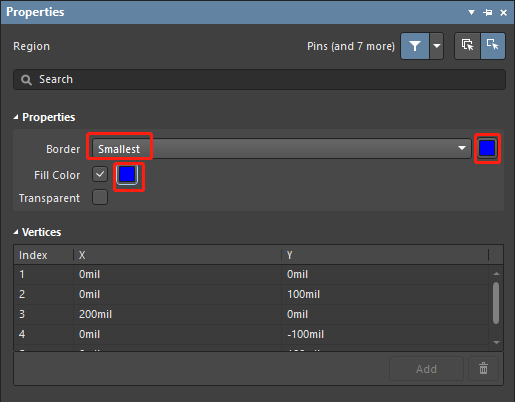

Step 03:修改多边形属性，多边形线宽改为smallest，然后填充为蓝色。效果图如下：

Step 04:绘制二极管阴极的竖线

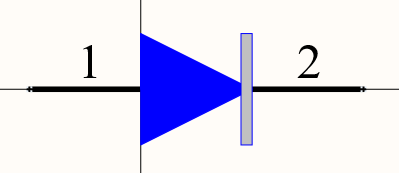

同样使用多边形，画一个矩形

此时，我们需要把栅格的大小改为10mil再画上面的矩形。

然后，填充矩形的颜色为蓝色，效果图如下：

这样我们一个二极管的原理图模型就做好了！
