二极管专题：几种二极管参数对比

名词解释

Peak Repetitive Peak Reverse Voltage ： 反向重复峰值电压
Average Forward Rectified Current ： 平均正向整流电流
Peak Forward Surge Current ： 正向浪涌电流
Forward Voltage ： 正向电压
Junction Capacitance ： 结电容
Reverse Recovery Time ： 反向恢复时间
Thermal Resistance ： 热阻

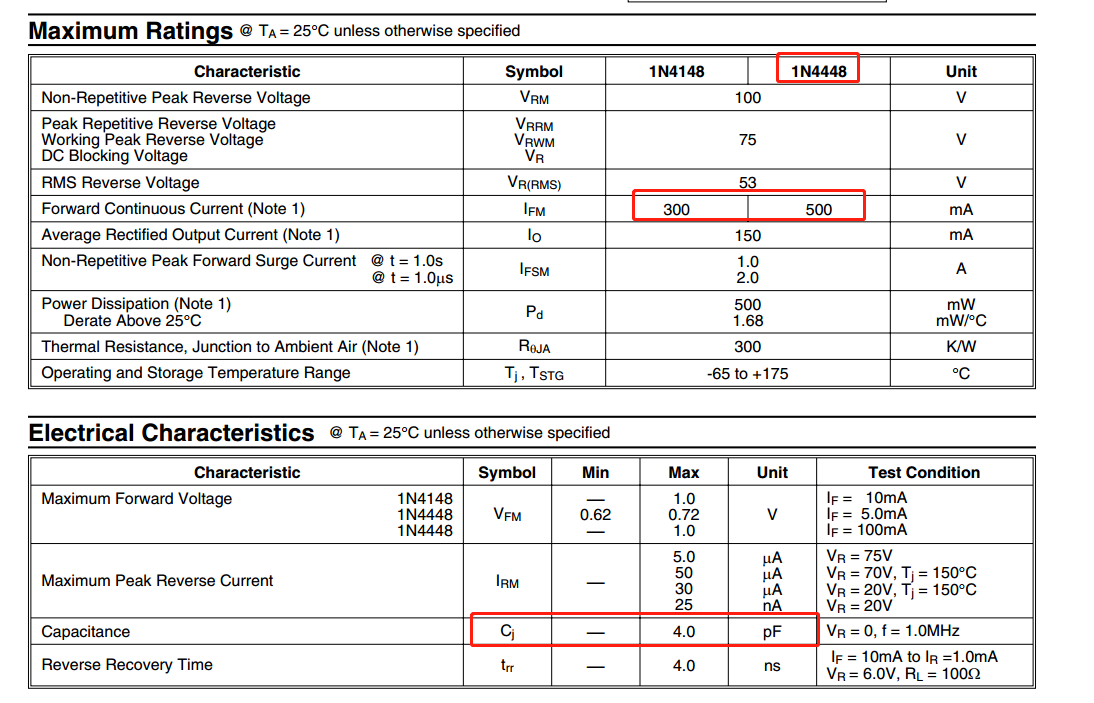

1N4148 (FAST SWITCHING DIODE :快速开关二极管 )

非重复反向峰值电压：100V
反向重复电压：75V
正向电压：1.0V
正向连续电流：300mA
平均正向整流电流： 150mA
非重复正向浪涌电流：1A@T=1S
热阻:300K/W
反向恢复时间 ：4ns
结电容：4 pF

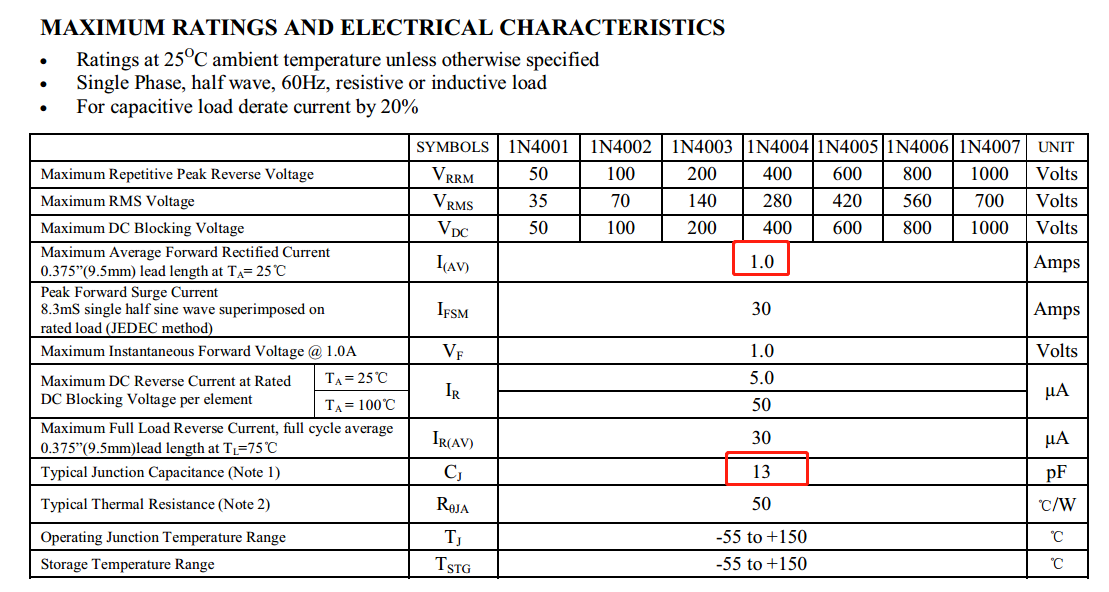

1N4007 (General Semiconductor:普通二极管)

反向重复电压：1000V
正向电压：1.0V
正向连续电流：1.0A
平均正向整流电流： 1.0A
非重复正向浪涌电流：30.0A
热阻:50 C/W
结电容：13 pF

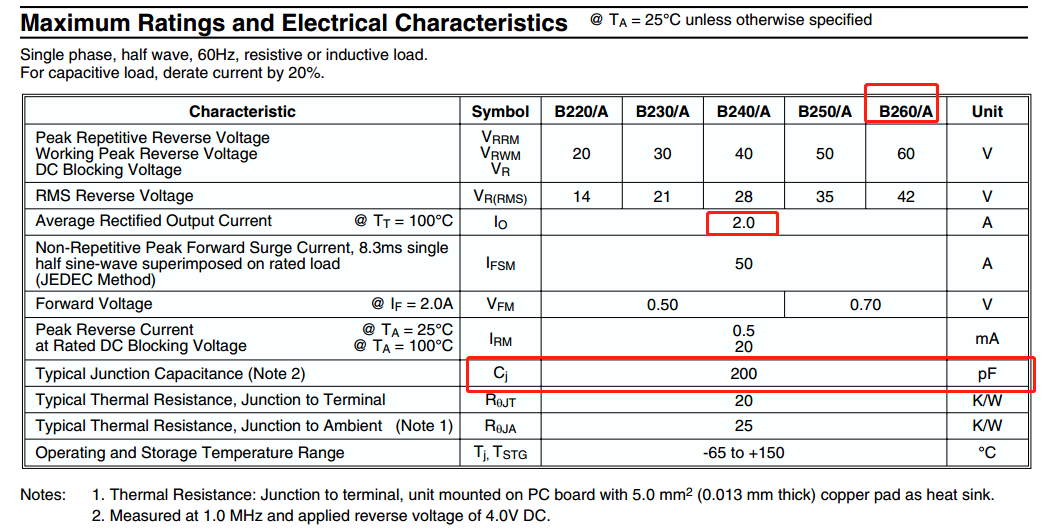

B260（肖特基二极管）

反向重复峰值电压：60V
正向电压：0.7V
正向连续电流：2.0A
平均正向整流电流：2.0A
非重复正向浪涌电流：30.0A
热阻:20 K/W 25K/W

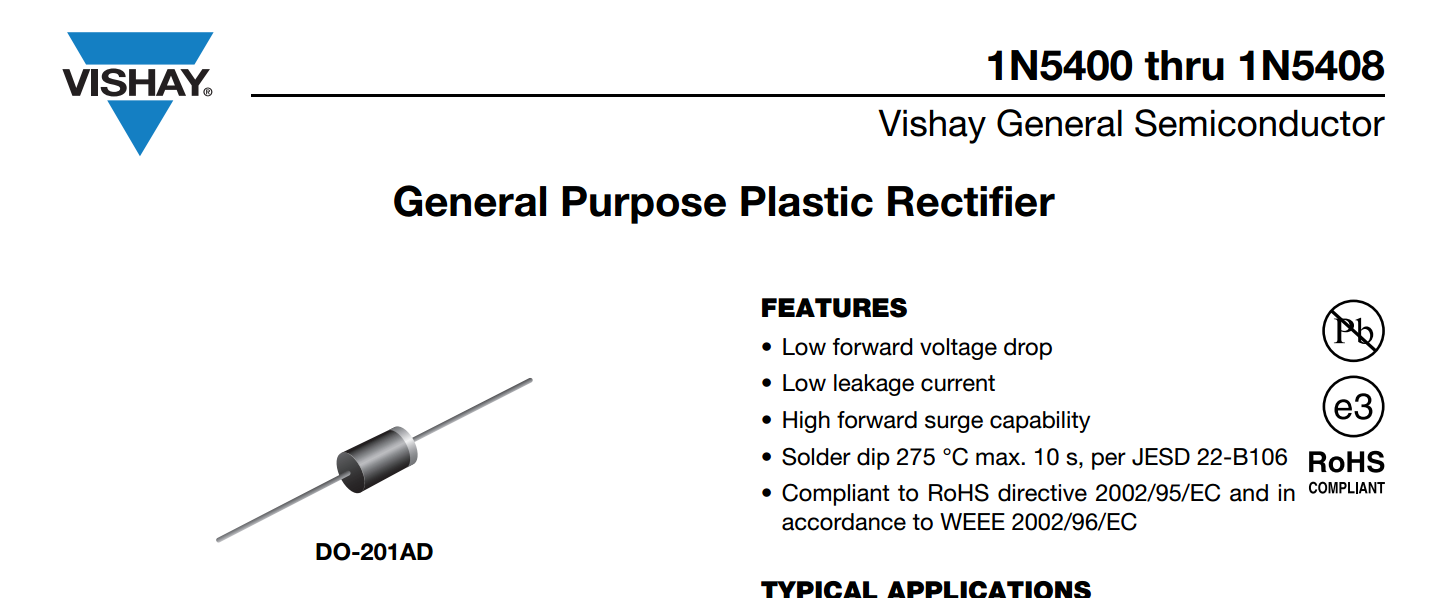

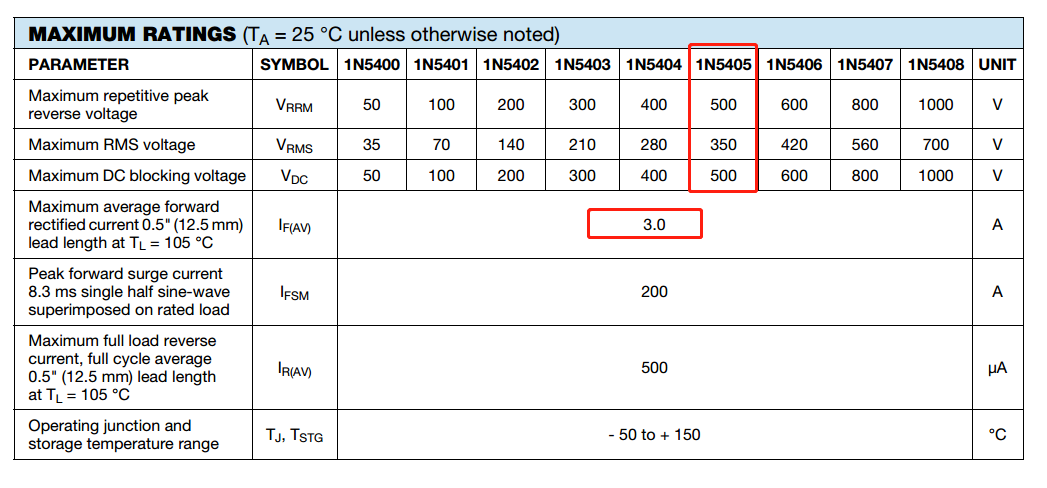

1N5405(General Semiconductor:普通二极管)

反向重复电压：75V
正向电压：1.2V
正向连续电流：3.0A
平均正向整流电流： 3.0A
非重复正向浪涌电流：200A
结电容：30 pF

总结

从上面几种二极管的参数分析可以看出，不同的类型、不同用处的二极管参数存在着些许差异。
需要说明一下几点：
1、点接触型二极管： 结电容小，反向恢复时间短，通流能力较弱，比较适用于高频电路中，如1N4148；

2、面接触型二极管：结电容大，反向恢复时间长，同流能力较强，比较适用于低频电路，工频整流电路 如1N4007 系列 1N5405系列 B260肖特基二极管系列；

3、结电容 由大到小： B260 ( 200pF) > 1N5405 (30pF) > 1N4007(13pF) > 1N4148(4pF)
通流能力 由大到小： 1N5405 (3A) >B260 ( 2A) >1N4007(1A) > 1N4148(300mA)

看了第3条 你可能会问 B260 和 1N5405 的结电容与通流能力之间的关系好像不符合规律，这时候你要看下他们的封装了，这里的 B260是SMB封装，1N5405是插装的DO-201AD：

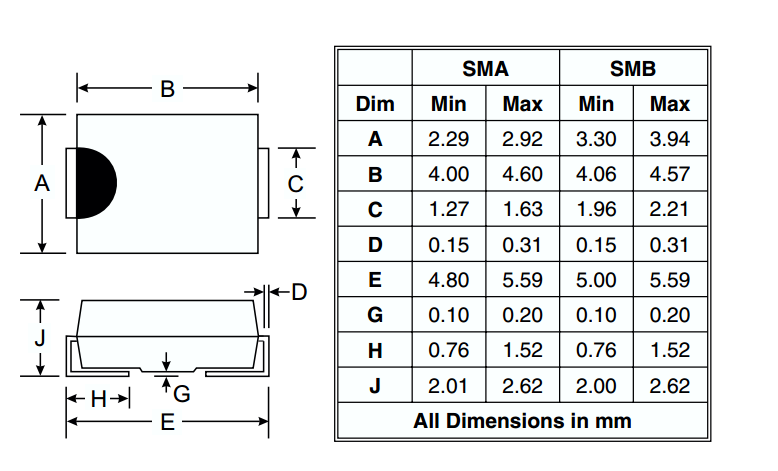

B260

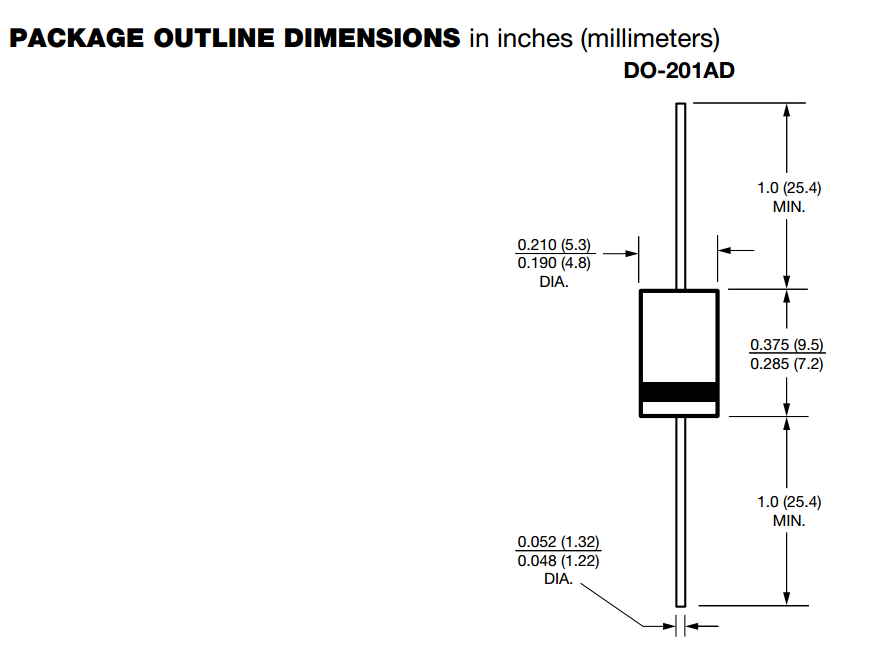

DO-201AD
