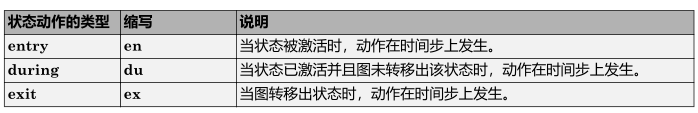

1 常见状态动作:

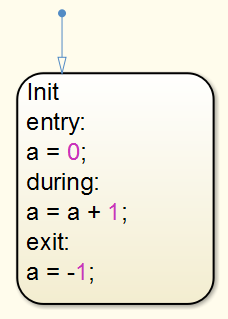

2 转移动作(条件+条件动作):

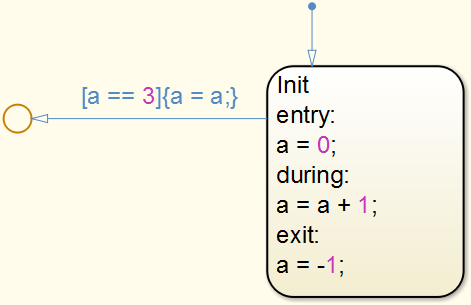

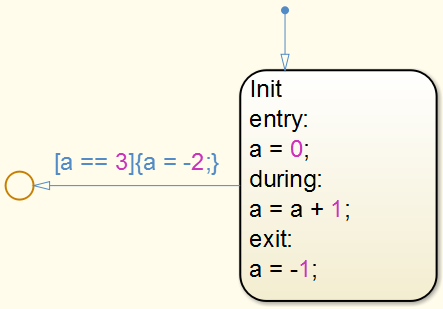

满足条件a==3后,执行条件动作a=a并发生转移;

满足条件a==3后,发生转移;

执行条件动作a=a并发生转移;

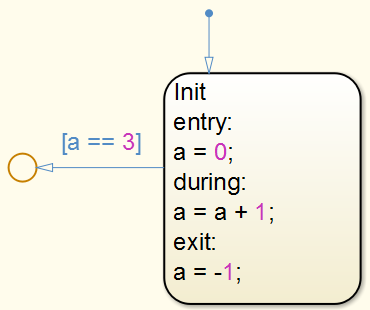

3 实例1:

运行步数

1

2

3

4

5

a

0

1

2

3

4



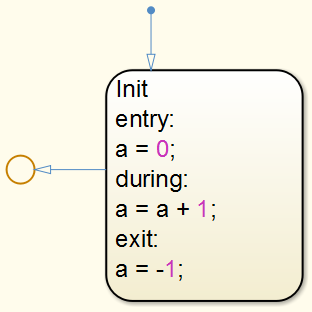

4 实例2:

运行步数

1

2

3

4

5

a

0

-1

-1

-1

-1



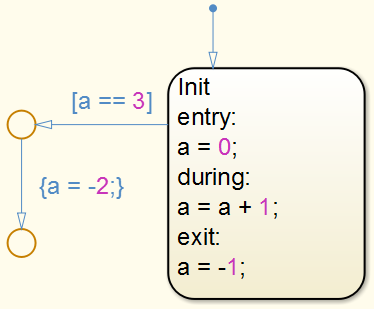

5 实例3:

运行步数

1

2

3

4

5

6

7

8

a

0

1

2

3

-1

0

1

2



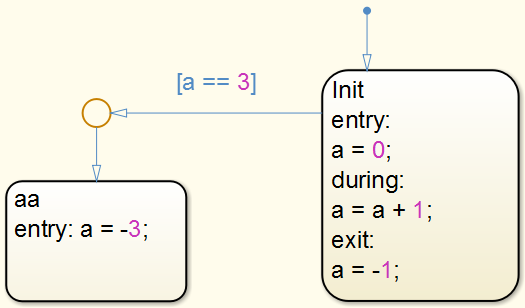

6 实例4:

运行步数

1

2

3

4

5

6

7

8

a

0

1

2

3

-3

-3

-3

-3



7 实例5:

运行步数

1

2

3

4

5

6

7

8

a

0

-3

-3

-3

-3

-3

-3

-3
