概述

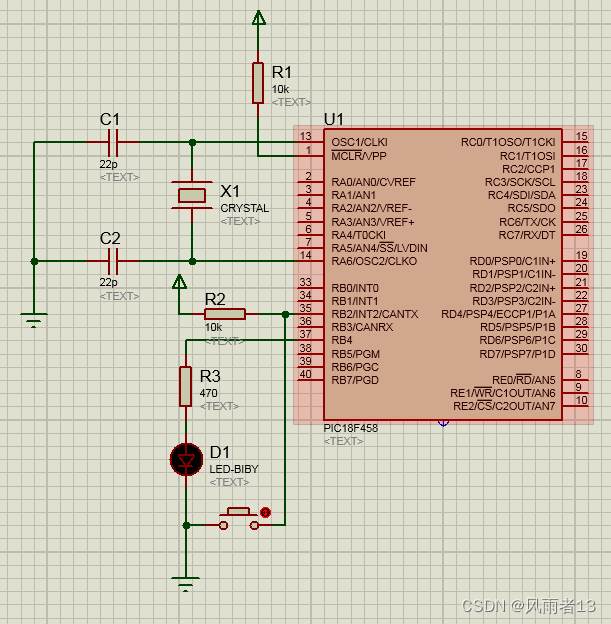

//RB2（INT2）作为外中断
#include <p18cxxx.h>/*18F系列单片机头文件*/

void PIC18F_High_isr(void);/*中断服务函数声明*/
void PIC18F_Low_isr(void);

#pragma code high_vector_section=0x8
/*高优先级中断响应时，会自动跳转到0x8处*/
/*利用预处理器指令#pragma code来指定后面的程序在ROM中的起始地址为0x08，*/
/*它是告诉连接器定位到特定的代码段，HIGH_INTERRUPT_VECTOR 是该特定代码段的段名*/
void high_vector (void)
{
_asm goto PIC18F_High_isr _endasm/*通过一条跳转指令(汇编指令），跳转到中断服务函数（中断服务程序）处*/
}

#pragma code low_vector_section=0x18
/*低优先级中断响应时，会自动跳转到0x18处*/
void low_vector (void)
{
_asm goto PIC18F_Low_isr _endasm
}

#pragma code
/*这条语句不是多余的，它是告诉连接器回到默认的代码段，*/
/*如果不加的话，连接器就会傻傻地把后面的代码紧跟着上面的代码一直放下去。*/
/*而18f4520.lkr文件里定义了向量区地址最多到0x29，所以如果没加此句通常会报错*/

/*---高优先级中断服务程序---*/
#pragma interrupt PIC18F_High_isr
/*利用预处理器指令#pragma interrupt来声明后面的函数是低优先级中断服务函数（中断服务程序），*/
/*注意：关键字是interrupt，和低优先级中断时不同*/
/*一旦指定后面的函数是低优先级中断服务程序，系统在进入该函数时，会自动保护现场，退出前自动恢复现场，*/
/*同时中断服务程序执行完毕后，会自动返回断点,*/
/*中断服务函数前必须加该语句*/
void PIC18F_High_isr (void)
{
/*如果只有一个同级中断源被使能：*/
/*1、执行中断服务语句部分*/
/*2、清除中断标记*/

/*如果有多个同级中断源被使能：*/
/*1、用查询法确定是哪个中断源提出了中断请求*/
/*2、确定是哪个中断源提出了中断请求后，执行中断服务语句部分*/
/*3、最后清除该中断源中断标志*/
}

/*---低优先级中断服务程序---*/
#pragma interruptlow PIC18F_Low_isr
/*注意：关键字是interruptlow，和高优先级中断时不同*/
void PIC18F_Low_isr (void)
{
PORTBbits.RB4=~PORTBbits.RB4;
INTCON3bits.INT2IF=0;/*清除中断标志*/
}

void main(void)/*主函数*/
{
TRISBbits.TRISB4=0;//B4输出
PORTBbits.RB4=1; //B4输出高电平

   INTCONbits.GIE=0;/*关全局中断*/
   RCONbits.IPEN=1;/*使能中断优先级*/
   INTCON2bits.INTEDG2=0;/*设定外部中断触发边沿*/
   INTCON3bits.INT2IP=0;/*设定中断优先级*/
   INTCON3bits.INT2IF=0;/*清除中断标志*/
   INTCON3bits.INT2IE=1;/*使能中断*/
   INTCONbits.GIEL=1;/*开低优先级全局中断*/
   INTCONbits.GIE=1;/*开全局中断*/

while(1) ;/*这里写主程序语句*/

}

完整资料打包（含仿真）：
PIC单片机1-5程序及仿真合集-单片机文档类资源-CSDN下载
