中断

中断是一种计算机内部机制，常用于处理突发事件（优先级高的事件）。

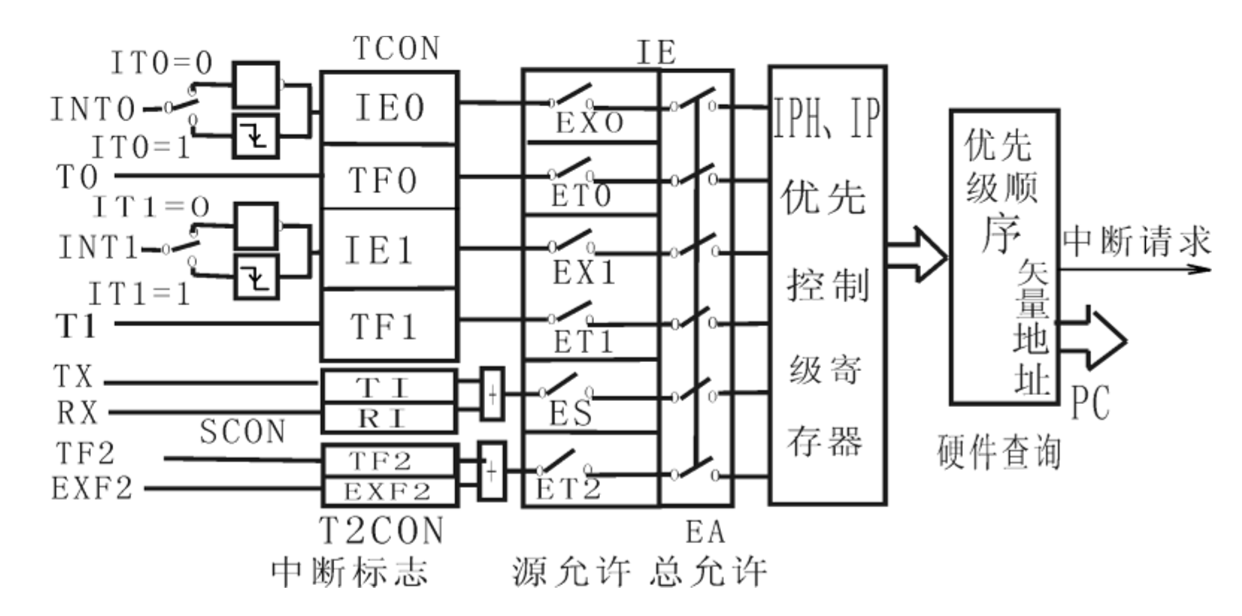

下图是中断机制的原理图，计算机自动检测五个中断标志，判断是否有中断请求，再判断是否允许响应该中断请求，最后去执行中断响应函数。
我们可以把中断机制理解为一间房子，首先我们需要记住两道门：小门和大门。小门有五扇，指的是5个源允许位；大门只有一扇，指的是总允许位。大门不开，谁都进不来，大门开了，小门锁上，对应的房间也进不去；因此只有当大门和小门同时打开，才能完成一次中断响应（中断允许）。其次这房子还有一个特点，就是同一个时间只能进去一个人，因此如果有两个人（两个中断请求）同时要求进入，且两扇门都是打开的，这时管家（单片机）就会把这两人分为等级，等级高的先进入，我们也可以不按照管家的分级（默认优先级），自己为五个人分级（优先级控制器）。至此，中断机制就差不多了。

中断源

中断机制由中断源和中断响应函数组成，AT89C52单片机的中断源有两个外部中断，三个内部中断

中断源（默认优先级）：

• 外部中断0 （外部中断） 最高优先级
• 定时器0中断 （内部中断）
• 外部中断1 （外部中断）
• 定时器1中断 （内部中断）
• 串口中断 （内部中断） 最低优先级

本篇主要讲外部中断，不考虑自定优先级，不考虑同时发生。

中断寄存器

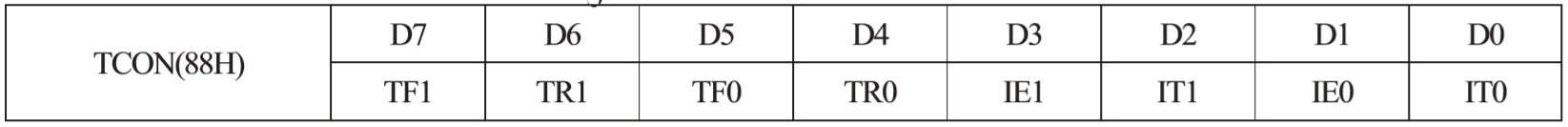

• 中断控制寄存器

  外部中断0/1：

  • IE0/1：外部中断0/1请求标志位，如果出现中断信号，该位由硬件置1。
  • IT0/1：外部中断0/1触发方式控制位，0为低电平触发，1为高电平触发。

  定时器0/1：

  • TF0/1：定时器0/1溢出标志位，计数器溢出则该位由硬件置1.
  • TR0/1：定时器0/1启动位，0不允许运行，1允许运行。

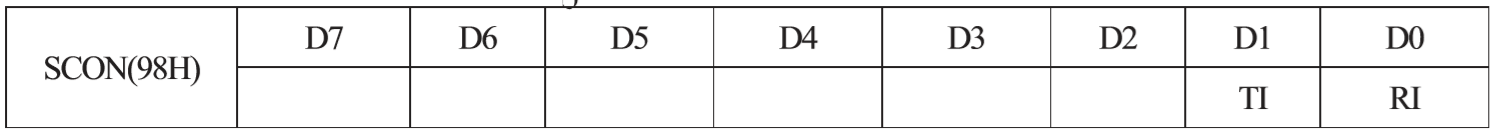

  串口中断：

  • RI：接收中断
  • TI：发送中断

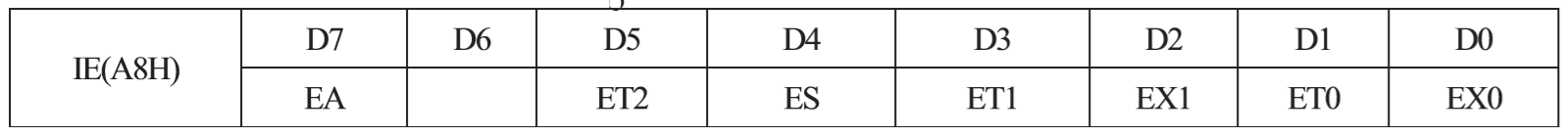

2. 中断允许控制寄存器


• EA：中断总允许
• EX0：外部中断0中断允许位
• ET0：定时器0中断允许位
• EX1：外部中断1中断允许位
• ET1：定时器1中断允许位
• ES：串口中断允许位
  以上各位置1为允许

3. 中断优先级控制寄存器（本篇不讲）

中断地址

一旦触发了中断，单片机就会到指定的地点去寻找中断响应函数，这个固定的地方就叫做中断地址。

外部中断

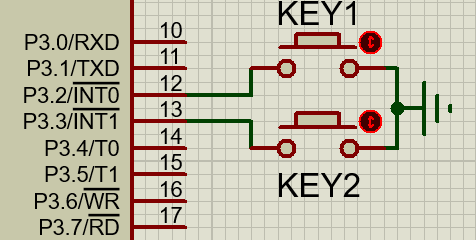

外部中断有两种触发方式，分别为低电平触发和下降沿触发（我们通常使用下降沿触发），具体到单片机就是P3.2（外部中断0），P3.3(外部中断1)。

配置外部中断0：

1. 设置下降沿触发，打开两扇门（允许位置1）

SETB	IT0
SETB	EX0
SETB	EA

2. 中断响应函数

ORG		03H
AJMP	EX0_INTERRUPT
……
……
EX0_INTERRUPT:
PUSH	ACC
PUSH	PSW
……
……
POP		PSW
POP		ACC
RETI

例程：

ORG		0000H
AJMP	START
ORG		0003H					;外部中断0中断地址
AJMP	EX0_INTERRUPT			;外部中断0响应函数
ORG		0013H					;外部中断1中断地址
AJMP	EX1_INTERRUPT			;外部中断1响应函数

;MAIN-------------------------------------------------
ORG		0030H
START:
;VIDEO MEMORY-----------------------------------------
MOV		30H, #1
MOV		31H, #2
MOV		32H, #3
MOV		33H, #4
ACALL	EX_INIT
MIANLOOP:
ACALL	DISPLAY
AJMP	MIANLOOP

;EX INIT---------------------------------------------
EX_INIT:
SETB	IT0
SETB	IT1

SETB	EX0
SETB	EX1
SETB	EA
RET

;EX0_INTERRUPT----------------------------------------
EX0_INTERRUPT:
PUSH	ACC
PUSH	PSW
INC		33H
MOV		A, 33H
CJNE	A, #10, EX0_EXIT
MOV		33H, #0
INC		32H
MOV		A, 32H
CJNE	A, #10, EX0_EXIT
MOV		32H, #0
EX0_EXIT:
POP		PSW
POP		ACC
RETI

;EX1_INTERRUPT----------------------------------------
EX1_INTERRUPT:
PUSH	ACC
PUSH	PSW
DEC		33H
MOV		A, 33H
CJNE	A, #0, EX0_EXIT
MOV		33H, #9;
DEC		32H
MOV		A, 32H
CJNE	A, #0, EX0_EXIT
MOV		32H, #0
EX1_EXIT:
POP		PSW
POP		ACC
RETI

;显示函数---------------------------------------------------------
;段选：P0.0->P0.7
;位选：P2.0->P2.3
DISPLAY:
MOV		DPTR, #1000H			;码表起始地址
MOV		R0, #30H				;显存起始地址
MOV		R1, #01H				;位选码 P2.7-> 0 0 0 0 0 0 0 1 ->P2.0

;四位循环----------------------------------------------------------
DISPLAYLOOP:
MOV		P0, #0FFH				;消影

;查表，将显存中的数字映射到段码
MOV		A, @R0
MOVC	A, @A+DPTR

MOV		P0, A					;段选赋值
MOV		P2, R1					;位选赋值
ACALL	DELAY					;延时
INC		R0						;显存自加，切换到下一位数字的显存

;位选左移切换
MOV		A, R1
RL		A
MOV		R1, A

CJNE	R1, #10H, DISPLAYLOOP	;根据位选码，判断是否完成四位切换
RET

;延时函数----------------------------------------------------------
DELAY:
MOV		R7, #2
DELAYLOOP1:
MOV		R6, #2
DELAYLOOP2:
MOV		R5, #10
DELAYLOOP3:
NOP
DJNZ	R5, DELAYLOOP3
DJNZ	R6, DELAYLOOP2
DJNZ	R7, DELAYLOOP1
RET

;码表-------------------------------------------------------------
ORG		1000H
DB		0xC0, 0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8, 0x80, 0x90

END
