概述

阅读思路：STM32外部中断概述–>外部中断一般配置过程

1、外部中断概述
STM32的每个 I/O口都可以作为外部中断的输入，中断线0~15对应外部I/O口的中断输入，每个外部中断线可以独立配置触发方式（上升沿，下降沿或者双边沿触发），触发/屏蔽，专用状态位。

16条中断线只能使用7个中断服务函数在这里插入图片描述

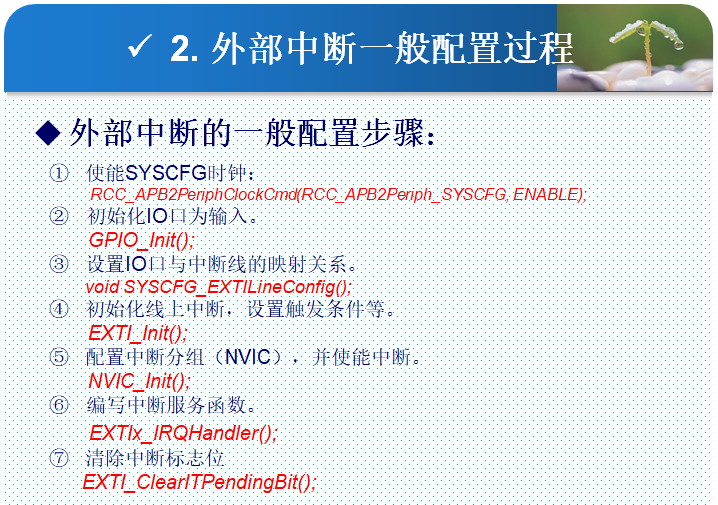

2、外部中断一般配置过程

结合程序代码讲解：

void EXTIX_Init(void)
{
 NVIC_InitTypeDef   NVIC_InitStructure;
 EXTI_InitTypeDef   EXTI_InitStructure;

 KEY_Init(); //按键对应的I/O口初始化

 RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG, ENABLE);//使能SYSCFG时钟


SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOA, EXTI_PinSource0);//PA0 连接到中断线0

  /* 配置EXTI_Line0 */
  EXTI_InitStructure.EXTI_Line = EXTI_Line0;//LINE0
  EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;//中断事件
  EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising; //上升沿触发
  EXTI_InitStructure.EXTI_LineCmd = ENABLE;//使能LINE0
  EXTI_Init(&EXTI_InitStructure);//配置

 /*配置中断分组 NVIC*/
  NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;//外部中断0
  NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x00;//抢占优先级0
  NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x02;//子优先级2
  NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;//使能外部中断通道
  NVIC_Init(&NVIC_InitStructure);//配置
  }

/*外部中断0服务函数*/
  void EXTI0_IRQHandler(void)
{
 delay_ms(10); //延时消抖
 if(WK_UP==1)
 {
  BEEP=!BEEP; //蜂鸣器翻转
 }
  EXTI_ClearITPendingBit(EXTI_Line0); //清除LINE0上的中断标志位
}
