前言

观前提示：本文用来记录和分享我自己做智能小车的经历。本人小白一枚，从码龄可以看出，文章肯定有写的不好的和不正确的地方，欢迎大佬们在评论区指导。
我做智能小车的过程中参考了这几位大佬的文章制作
https://blog.csdn.net/weixin_43924857/article/details/100185086
https://blog.csdn.net/nishiwodebocai21/article/details/85624173
https://blog.csdn.net/Rendezvous1/article/details/108314776

基于stm32的智能小车作品（循迹避障蓝牙）(下）的链接：点击此处

下面开始正文。

一、材料准备

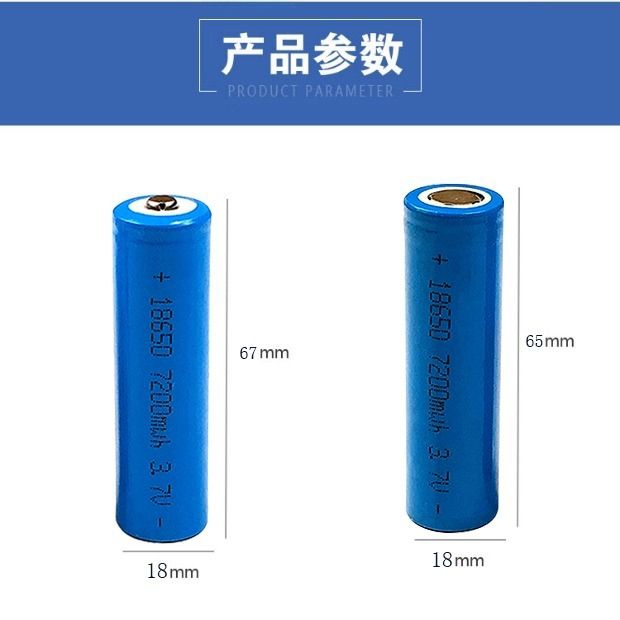

两节18650电池

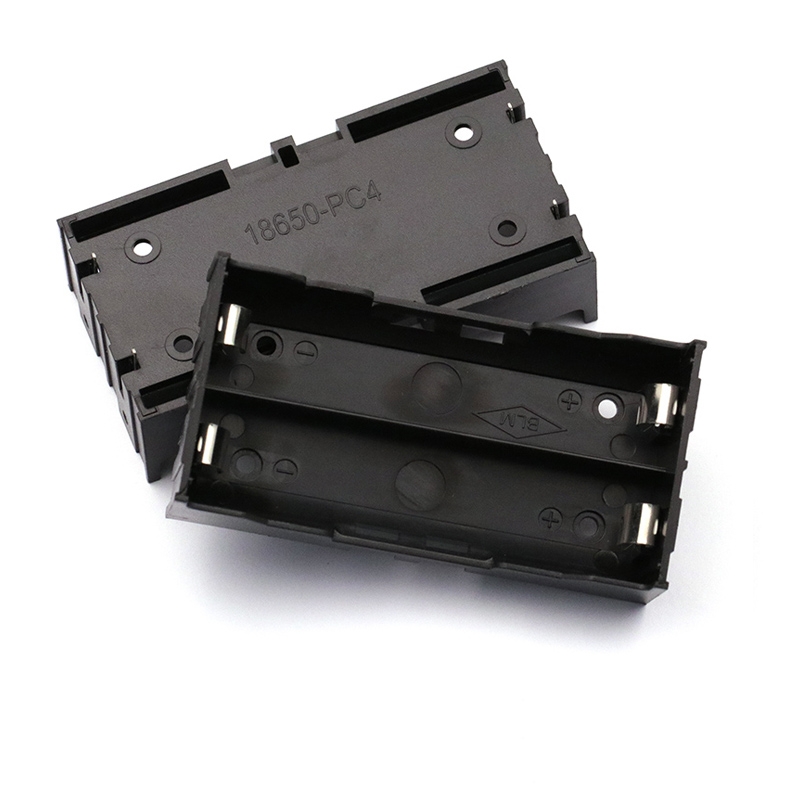

电池盒

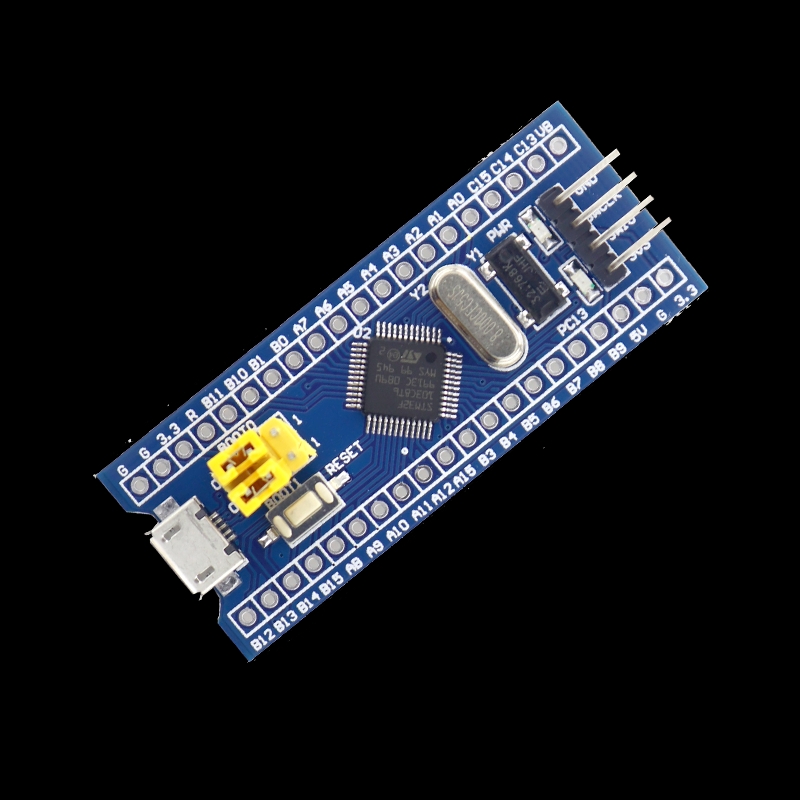

stm32f103c8t6最小系统板
小车底盘+电机
红外
超声波
蓝牙
st link
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

序号名称
118650电池两节
2电池盒
3stm32f103c8t6最小系统板
4小车底盘和四个电机
55路tcrt5000l循迹模块
6HY SRF05超声波模块
7JDY-31蓝牙模块
8st link下载器
9主板需要的元器件

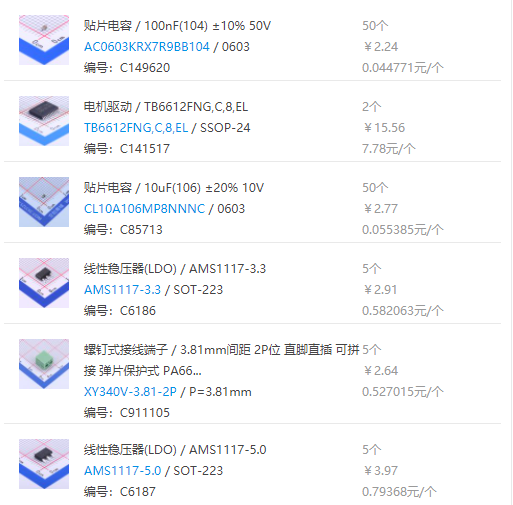

10杜邦线若干

为什么没电机驱动和电源模块呢？
因为电机驱动和电源模块集成在主板上。这里说一下，电机驱动芯片用的是tb6612fng

二、AD画板+焊接

注意：我画的板好像有问题，作为一个大一新生还没学电路的我并不知道哪里出现了问题，这个问题的主要体现在我最后的成品之后，c8t6的PB引脚好像无法拉高电平，总之就是PB引脚不能正常使用，如果有大佬知道原因，希望能在评论区告诉我，谢谢。

下面是我画的板

1.原理图

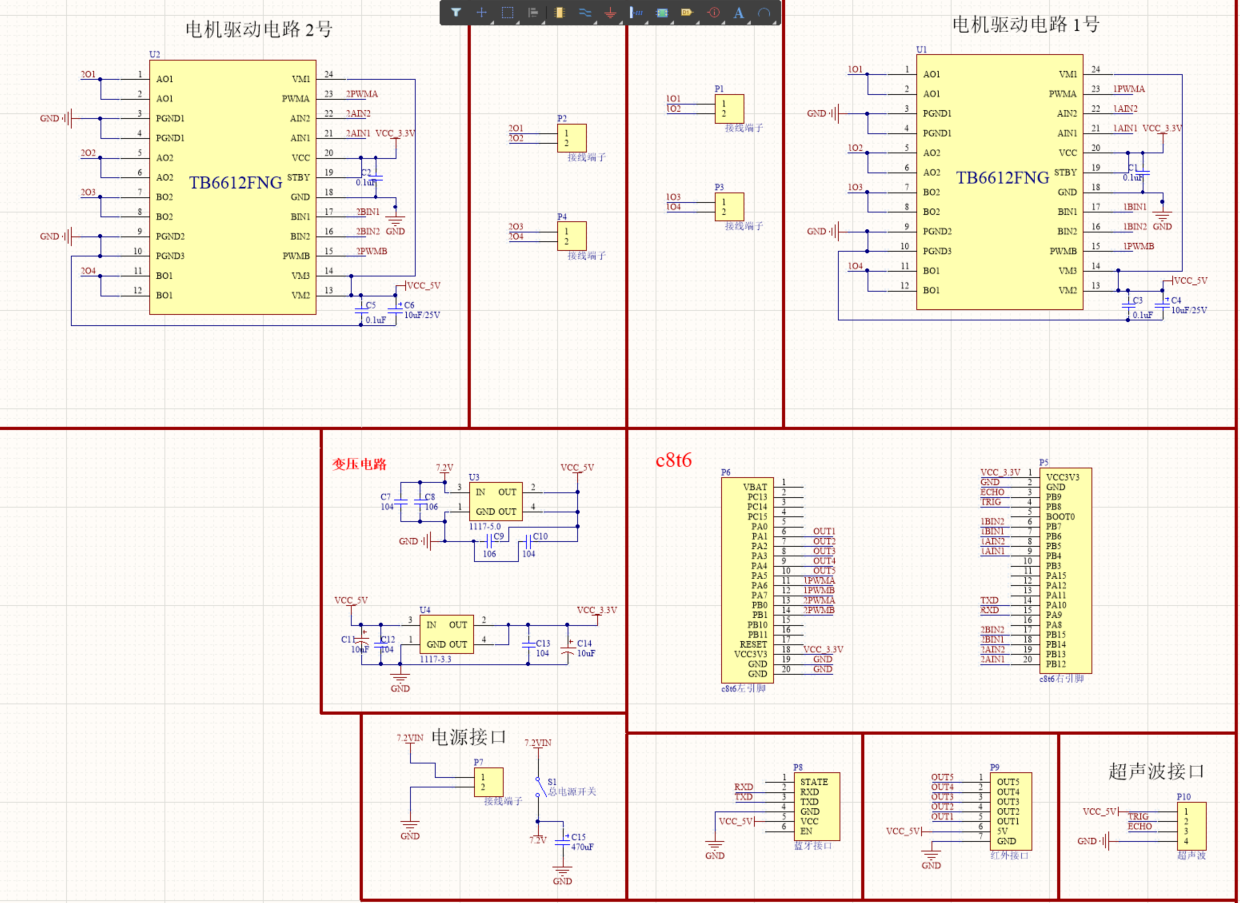

在这里插入图片描述

2.pcb图

在这里插入图片描述

3.裸板成品

在这里插入图片描述

4.焊好后成品

在这里插入图片描述
主板下载百度网盘链接：点此下载 密码：owd3

三、让轮子动起来并实现pwm调速

我用的驱动是tb6612fng，我的电机最大驱动电压为5v，在这里我只说明驱动的接线，想知道这个驱动的详情请自行搜索学习。

1.接线

从上面原理图可以看出
第一个驱动的pwm口分别连接PA6、PA7，AIN1、AIN2、BIN1、BIN2分别连接PB4、PB5、PB6、PB7。
第二个驱动的pwm口分别连接PB0、PB1，AIN1、AIN2、BIN1、BIN2分别连接PB12、PB13、PB14、PB15。
在这里插入图片描述

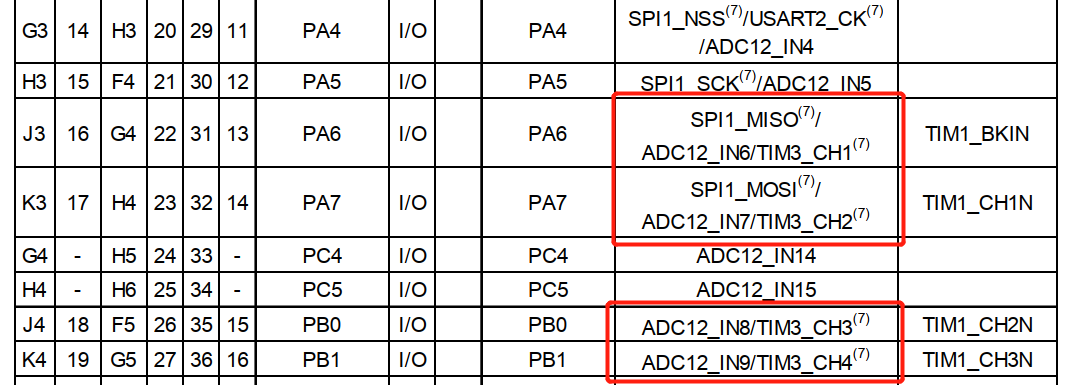

由图可一看出pwm的四个引脚对应TIM3的四个通道。
但是在我写程序的时候遇到前面说的PB引脚的问题，因此我只用了通道2和通道4，最后四个电机这样接线在这里插入图片描述
一个通道同时控制两个电机，实测可以正常使用。
综述所述，我只用控制两个pwm口：PA7和PB1，四个IN口PB6、PB7和PB14、PB15就可以让轮子动起来。

2.实现pwm调速

先放代码
这是moter.c 文件的代码:

void CarGo(void)
{
	//数值越大速度越慢
	TIM_SetCompare2(TIM3 , 300);

	TIM_SetCompare4(TIM3 , 300);


	   GPIO_SetBits(GPIOB,GPIO_Pin_6);    //控制右边轮胎
		GPIO_ResetBits(GPIOB,GPIO_Pin_7);

	   GPIO_SetBits(GPIOB,GPIO_Pin_14);    //控制左边轮胎
		GPIO_ResetBits(GPIOB,GPIO_Pin_15);


}

void CarStop(void)
{
    TIM_SetCompare2(TIM3 , 900);

	TIM_SetCompare4(TIM3 , 900);

	   GPIO_SetBits(GPIOB,GPIO_Pin_6);    //控制右边轮胎
		GPIO_SetBits(GPIOB,GPIO_Pin_7);

	   GPIO_SetBits(GPIOB,GPIO_Pin_14);    //控制左边轮胎
		GPIO_SetBits(GPIOB,GPIO_Pin_15);

}

void CarLeftAround(void)
{
	    TIM_SetCompare2(TIM3 , 400);

	TIM_SetCompare4(TIM3 , 400);

	   GPIO_SetBits(GPIOB,GPIO_Pin_6);    //控制右边轮胎
		GPIO_ResetBits(GPIOB,GPIO_Pin_7);

	   GPIO_ResetBits(GPIOB,GPIO_Pin_14);    //控制左边轮胎
		GPIO_SetBits(GPIOB,GPIO_Pin_15);

}

void CarRightAround(void)
{
		    TIM_SetCompare2(TIM3 , 400);

	TIM_SetCompare4(TIM3 , 400);

	   GPIO_ResetBits(GPIOB,GPIO_Pin_6);    //控制右边轮胎
		GPIO_SetBits(GPIOB,GPIO_Pin_7);

	   GPIO_SetBits(GPIOB,GPIO_Pin_14);    //控制左边轮胎
		GPIO_ResetBits(GPIOB,GPIO_Pin_15);

}


void CarBack(void)
{
	TIM_SetCompare2(TIM3 , 300);

	TIM_SetCompare4(TIM3 , 300);


	   GPIO_ResetBits(GPIOB,GPIO_Pin_6);    //控制右边轮胎
		GPIO_SetBits(GPIOB,GPIO_Pin_7);


	   GPIO_ResetBits(GPIOB,GPIO_Pin_14);    //控制左边轮胎
		GPIO_SetBits(GPIOB,GPIO_Pin_15);

}

void CarLeft(void)
{
	TIM_SetCompare2(TIM3 , 300);

	TIM_SetCompare4(TIM3 , 900);

	   GPIO_SetBits(GPIOB,GPIO_Pin_6);    //控制右边轮胎
		GPIO_ResetBits(GPIOB,GPIO_Pin_7);

	   GPIO_SetBits(GPIOB,GPIO_Pin_14);    //控制左边轮胎
		GPIO_ResetBits(GPIOB,GPIO_Pin_15);

}

void CarBigLeft(void)
{
	TIM_SetCompare2(TIM3 , 100);

	TIM_SetCompare4(TIM3 , 900);

	   GPIO_SetBits(GPIOB,GPIO_Pin_6);    //控制右边轮胎
		GPIO_ResetBits(GPIOB,GPIO_Pin_7);

	   GPIO_SetBits(GPIOB,GPIO_Pin_14);    //控制左边轮胎
		GPIO_ResetBits(GPIOB,GPIO_Pin_15);

}

void CarRight(void)
{
	TIM_SetCompare2(TIM3 , 900);

	TIM_SetCompare4(TIM3 , 300);

	   GPIO_SetBits(GPIOB,GPIO_Pin_6);    //控制右边轮胎
		GPIO_ResetBits(GPIOB,GPIO_Pin_7);

	   GPIO_SetBits(GPIOB,GPIO_Pin_14);    //控制左边轮胎
		GPIO_ResetBits(GPIOB,GPIO_Pin_15);


}

void CarBigRight(void)
{
	TIM_SetCompare2(TIM3 , 900);

	TIM_SetCompare4(TIM3 , 100);

	   GPIO_SetBits(GPIOB,GPIO_Pin_6);    //控制右边轮胎
		GPIO_ResetBits(GPIOB,GPIO_Pin_7);

	   GPIO_SetBits(GPIOB,GPIO_Pin_14);    //控制左边轮胎
		GPIO_ResetBits(GPIOB,GPIO_Pin_15);


}


void TIM3_PWM_Init(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;

	TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
	TIM_OCInitTypeDef TIM_OCInitStructure;
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3 , ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB | RCC_APB2Periph_AFIO, ENABLE);


	TIM_TimeBaseStructure.TIM_Period = 899;
	TIM_TimeBaseStructure.TIM_Prescaler = 0;
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseStructure.TIM_ClockDivision = 0;
	TIM_TimeBaseInit(TIM3 , &TIM_TimeBaseStructure);

	//端口复用
	GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_1;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_Init(GPIOB, &GPIO_InitStructure);


	//PWM通道2
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2;
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;
	TIM_OCInitStructure.TIM_Pulse = 900;
	TIM_OC2Init(TIM3 , &TIM_OCInitStructure);
	TIM_OC2PreloadConfig(TIM3 , TIM_OCPreload_Enable);


	//PWM通道4
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2;
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;
	TIM_OCInitStructure.TIM_Pulse = 900;
	TIM_OC4Init(TIM3 , &TIM_OCInitStructure);
	TIM_OC4PreloadConfig(TIM3 , TIM_OCPreload_Enable);

	TIM_Cmd(TIM3 , ENABLE);
}
//配置电机的引脚
//注意：由于PB引脚的问题，这四个引脚还需在xunji.c的文件中同时配置成上拉输入才能使调速、前进、后退这些功能正常使用
void GPIO_init_Init(void)
{
	 GPIO_InitTypeDef  GPIO_InitStructure;
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);//使能GPIO的外设时钟

    GPIO_InitStructure.GPIO_Pin =GPIO_Pin_6|GPIO_Pin_7|GPIO_Pin_14|GPIO_Pin_15;//选择要用的GPIO引脚
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //设置引脚模式为推挽输出模式
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;//设置引脚速度为50MHZ
    GPIO_Init(GPIOB,&GPIO_InitStructure);//调用库函数，初始化GPIO

}

注意：由于PB引脚的问题，这四个引脚还需在xunji.c的文件中同时配置成上拉输入才能使调速、前进、后退这些功能正常使用。可以下拉到下面看xunji.c的代码，这里就不重复放出来了。

四、循迹小车制作

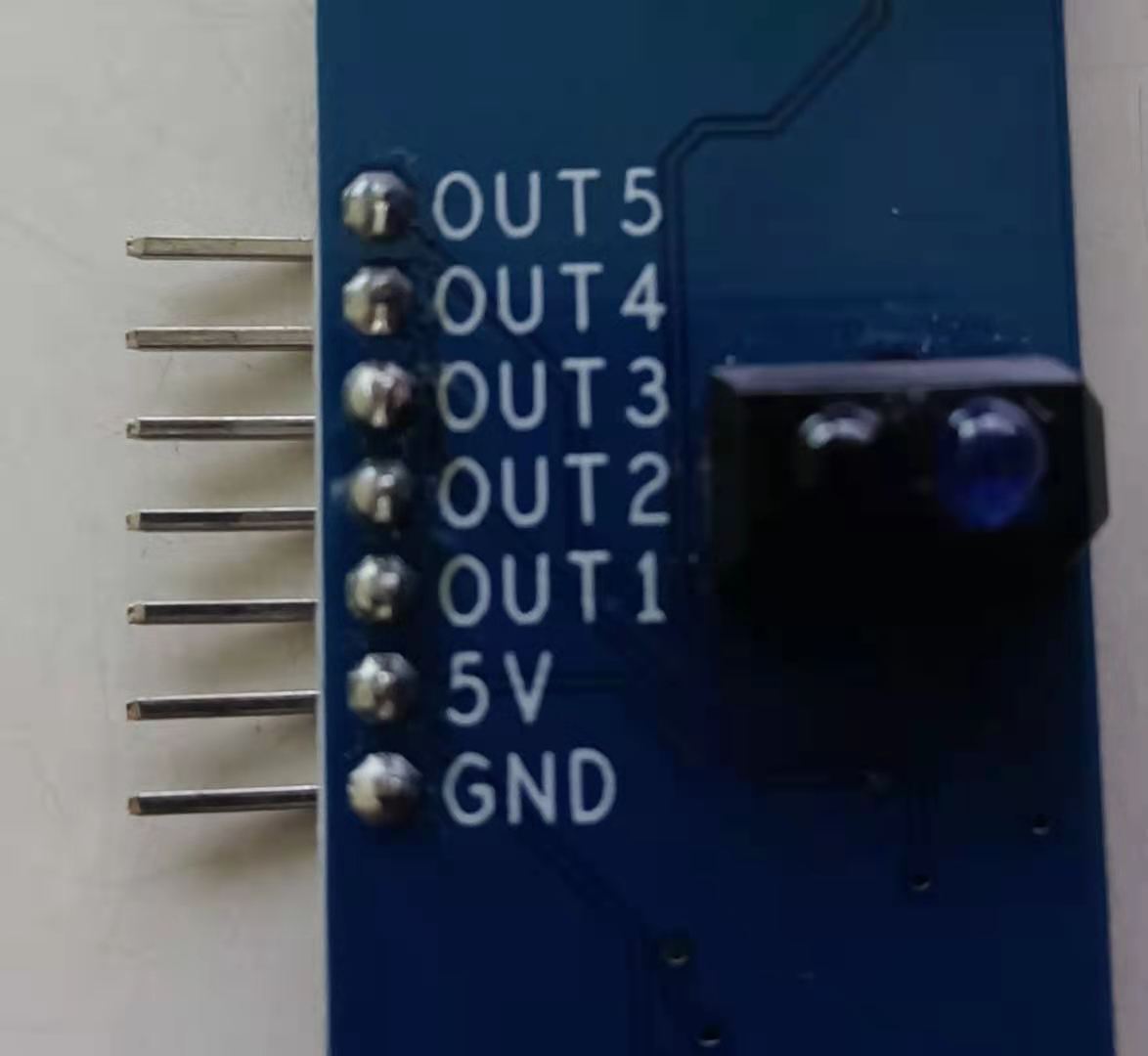

1.tcrt5000l接线

在这里插入图片描述
OUT1、OUT2、OUT3、OUT4、OUT5按顺序接PA1、PA2、PA3、PA4、PA5。

2.循迹模块用法

在这里插入图片描述
从图中可以知道当检测是白线时是高电平，反之低电平时就是检测到黑线

下面放代码：
xunji.h:

#ifndef __XUNJI_H
#define	__XUNJI_H

#include "stm32f10x.h"

#define L1 GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_1)
#define L2 GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_2)
#define M  GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_3)
#define R2 GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_4)
#define R1 GPIO_ReadInputDataBit(GPIOA,GPIO_Pin_5) // L1 L2 M R2 R1

void xunji_config(void);
void Read_xunji_Date(void);  //读循迹模块返回的值

#endif

xunji.c:

#include "xunji.h"



void xunji_config(void)
{
  GPIO_InitTypeDef GPIO_InitStructure;
  RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE); // 使能PB端口时钟

	//配置电机引脚，不知道什么原因要在这里配置成上拉才能实现pwm调速
  GPIO_InitStructure.GPIO_Pin =   GPIO_Pin_6 | GPIO_Pin_7|GPIO_Pin_14|GPIO_Pin_15;	//选择对应的引脚
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;//配置GPIO模式,输入上拉
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_Init(GPIOB, &GPIO_InitStructure);  //初始化PB端口


  RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA, ENABLE); // 使能PA端口时钟

	//配置红外引脚
  GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_1 | GPIO_Pin_2  | GPIO_Pin_3 | GPIO_Pin_4| GPIO_Pin_5;;	//选择对应的引脚
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//配置GPIO模式,浮空输入
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_Init(GPIOA, &GPIO_InitStructure);  //初始化PC端口

}

//读取红外的信号
void Read_xunji_Date(void)
{
	L1;
	L2;
	M;
	R2;
	R1;
}

3.循迹小车主函数

int main(void)
{
	SystemInit();	// 配置系统时钟为72M
    delay_init();    //延时初始化
	xunji_config();   //循迹初始化
	TIM3_PWM_Init();	//电机pwm   TIM3
	CH_SR04_Init();  //超声波定时器    TIM4
	USART_Config();	//蓝牙串口

  while(1)
  {
Read_xunji_Date(); //读循迹线值

	  //车前4个循迹模块从左到右分别是 L1，L2，M，R2 ,R1

	 if(L1==1&&L2==1&&M==1&&R2==1&&R1==1)//11111
	  {
	  CarGo();		  //如果都没有读取到黑线，直走
	  delay_ms(10);
	  }

	  if(L1==1&&L2==1&&M==0&&R2==1&&R1==1)//11011
	  {
	  CarGo();        //如果中间一个读取到黑线，直走
	  delay_ms(10);
	  }

	 if(L1==1&&L2==0&&M==0&&R2==0&&R1==1)//10001
	  {
	  CarGo();        //如果中间三个读取到黑线，直走
	  delay_ms(10);
	  }

	  if(L1==1&&L2==0&&M==1&&R2==1&&R1==1)//10111
	  {
	  CarBigLeft();   //如果第二个读取到黑线，左转
	  delay_ms(10);
	  }

	  if(L1==1&&L2==1&&M==1&&R2==0&&R1==1)//11101
	  {
	  CarBigRight();   //如果第四个读取到黑线，右转
	  delay_ms(10);
	  }

	  if(L1==0&&L2==1&&M==1&&R2==1&&R1==1)//01111
	  {
	  CarBigLeft();   //如果第一个读取到黑线，左转
	  delay_ms(10);
	  }

	  if(L1==1&&L2==1&&M==1&&R2==1&&R1==0)//11110
	  {
	  CarBigRight();   //如果第五个读取到黑线，左转
	  delay_ms(10);
	  }

  }

}

总结

至此循迹小车就简单的做完了，这是我第一次做的作品，随便用这种方式记录下来。
循迹的方法比较简单，只是为了能实现循迹功能。
整个过程会分两篇，下篇就把超声波和蓝牙写完。

整个工程文件的网盘链接

点此下载
提取码：pdqg

最后
